Słup średniego napięcia - Co musisz wiedzieć o linii SN?

Jak działa linia średniego napięcia w lokalnej dystrybucji energii

Patrzę na ten temat praktycznie: linia SN jest pomostem między stacją transformatorową a odbiorcami końcowymi. PSE opisuje, że sieci dystrybucyjne obejmują m.in. poziomy 6, 10, 15, 20 i 30 kV, czyli właśnie te napięcia, na których opiera się lokalne zasilanie osiedli, wsi, zakładów i części infrastruktury publicznej. W takim układzie słupy nie są ozdobą krajobrazu, tylko nośnikiem całej geometrii linii.

Ich zadanie jest podwójne. Po pierwsze utrzymują przewody na właściwej wysokości i w odpowiednich odstępach. Po drugie przejmują siły wynikające z napięcia przewodów, wiatru, oblodzenia i zmian temperatury. Dlatego w praktyce jeden słup może być tylko punktem przelotowym, a inny musi już przejąć zakręt linii, odgałęzienie albo przejście do stacji transformatorowej SN/nn.

Warto też pamiętać, że średnie napięcie nie oznacza jednego sztywnego poziomu. Według branżowych definicji SN obejmuje napięcia wyższe niż 1 kV i niższe niż 110 kV, ale w codziennej rozmowie w Polsce chodzi najczęściej o lokalne sieci 15 kV i 20 kV. To właśnie te napięcia najczęściej spotykasz na słupach stojących przy drogach, polach i obrzeżach zabudowy. Żeby dobrze ocenić taką infrastrukturę, trzeba najpierw zobaczyć, z czego naprawdę się składa.

Z czego składa się typowa konstrukcja i jakie są jej odmiany

Na pierwszy rzut oka słup wygląda prosto, ale jego osprzęt bywa bardziej złożony, niż się wydaje. Ja zwykle dzielę go na kilka warstw funkcjonalnych: część nośną, część izolacyjną, elementy mocujące i wyposażenie dodatkowe, które odpowiada za bezpieczną pracę linii.

• Żerdź lub korpus słupa przenosi obciążenia mechaniczne do fundamentu i gruntu.
• Izolatory oddzielają przewody od konstrukcji i ograniczają przepływ prądu do słupa.
• Poprzeczki, wysięgniki i wsporniki utrzymują przewody w odpowiednim układzie.
• Osprzęt łączeniowy obejmuje uchwyty, zaciski, łączniki i elementy odciągowe.
• Uziemienie i zabezpieczenia pomagają odprowadzać niepożądane prądy oraz ograniczać skutki przepięć.
• Tabliczki i oznaczenia ułatwiają identyfikację linii podczas prac eksploatacyjnych.

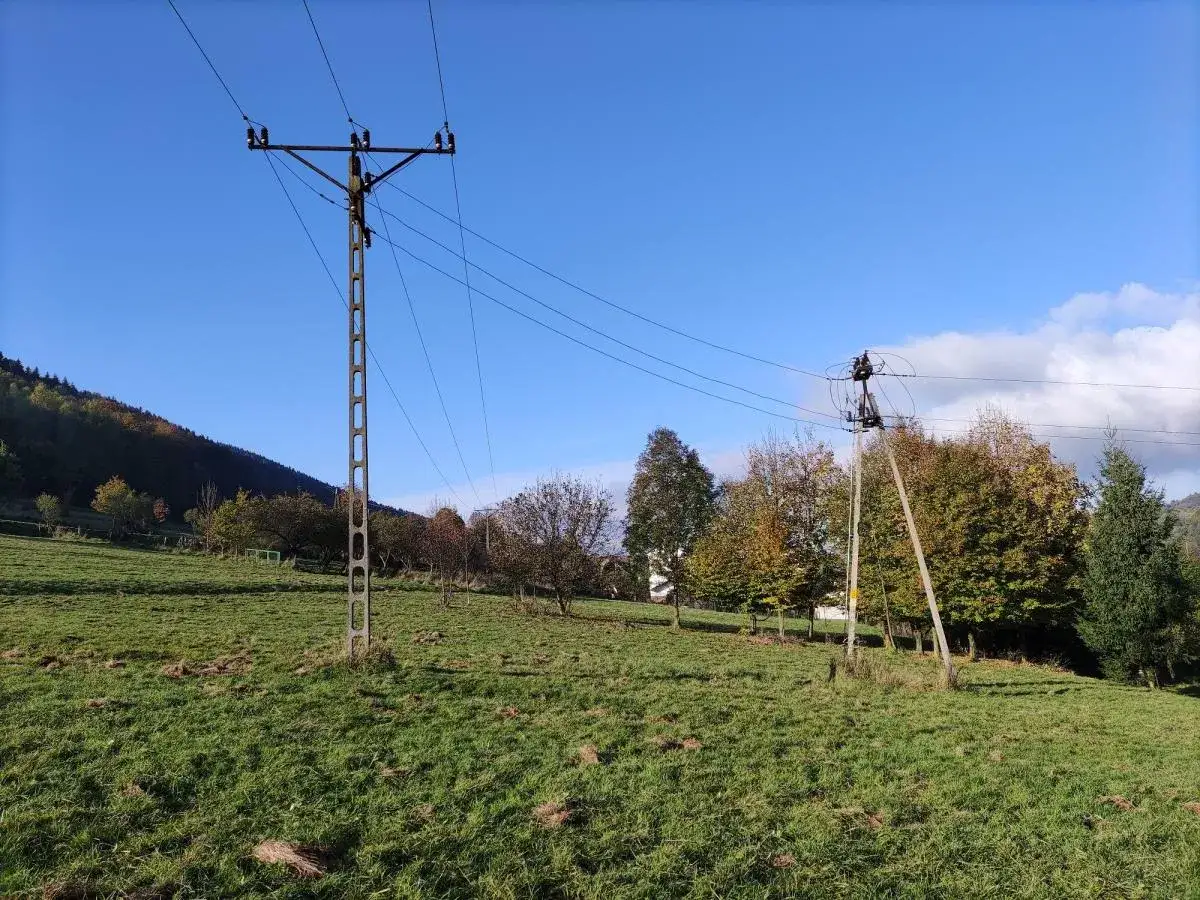

W terenie najczęściej spotkasz trzy główne grupy konstrukcji. Żerdzie żelbetowe i strunobetonowe są dziś bardzo popularne, bo dobrze znoszą warunki atmosferyczne i nie wymagają częstej obsługi. Konstrukcje stalowe pojawiają się tam, gdzie liczy się duża wytrzymałość, większe rozpiętości albo szczególne warunki pracy. Drewniane zdarzają się przede wszystkim w starszych odcinkach sieci, gdzie modernizacja nie objęła jeszcze całej trasy.

W praktyce znaczenie ma też układ funkcjonalny: słupy przelotowe, narożne, krańcowe, rozgałęźne i stacyjne nie pełnią dokładnie tej samej roli. Im bardziej skomplikowana trasa linii, tym większe wymagania wobec konstrukcji. A skoro konstrukcja trzyma całą linię, naturalnie pojawia się pytanie o bezpieczeństwo ludzi i sprzętu w jej pobliżu.

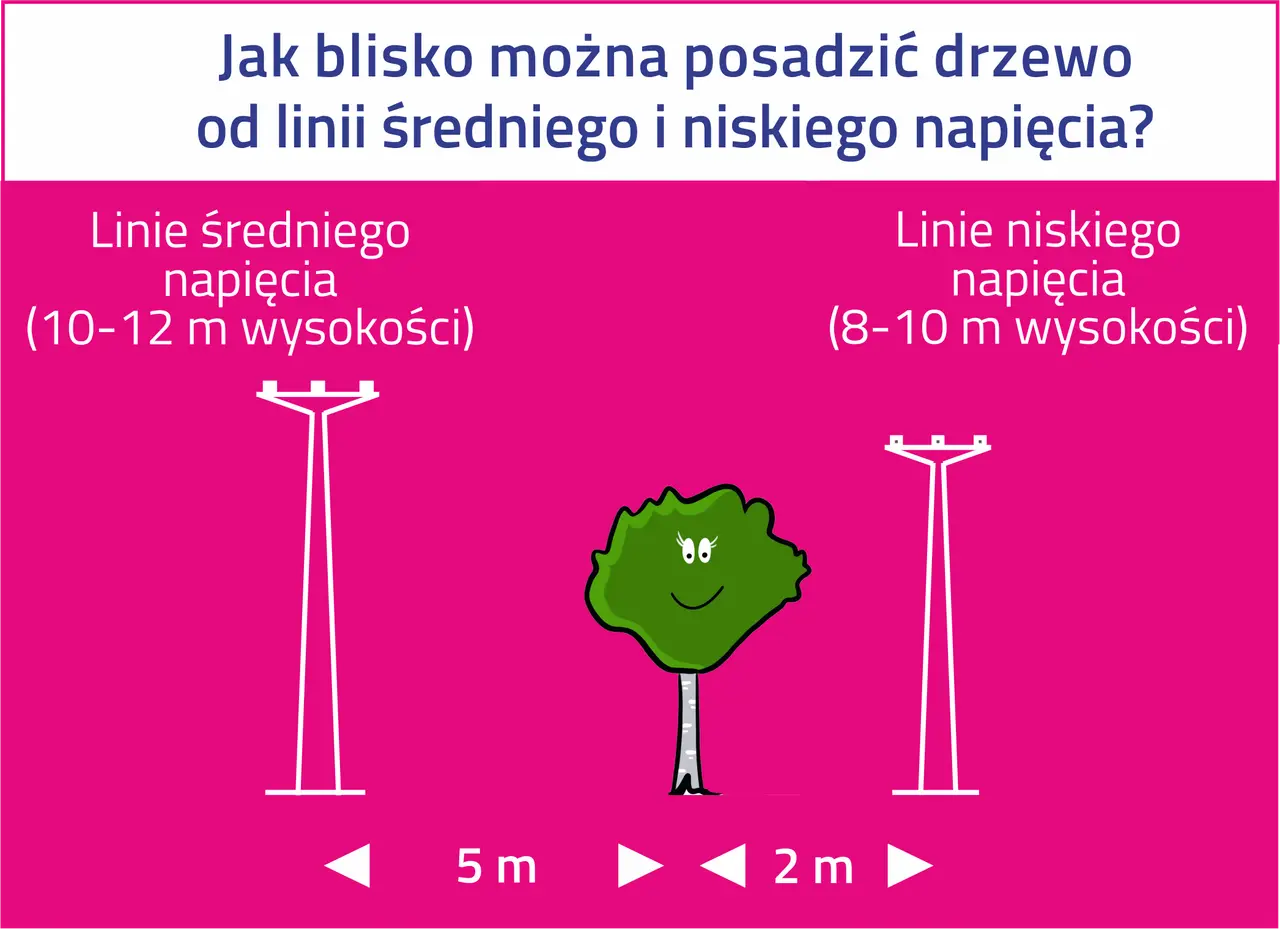

Dlaczego przy słupach SN trzeba pilnować odległości

Największy błąd polega na myśleniu, że zagrożenie zaczyna się dopiero po dotknięciu przewodu. W rzeczywistości prąd może przeskoczyć przy zbyt małym odstępie, a ryzyko rośnie przy maszynach z wysięgnikiem, podnoszonym ładunkiem, metalową drabiną albo elementem dźwigu. To dlatego prace rolnicze i budowlane w pobliżu linii SN wymagają tyle samo rozsądku, co formalnych wytycznych.

TAURON Dystrybucja w materiałach dla rolników podaje, że przy liniach SN do 15 kV składowanie materiałów i plonów powinno odbywać się w odległości większej niż 5 m licząc poziomo od skrajnych przewodów, a przy liniach do 30 kV w odległości większej niż 10 m. W tych samych materiałach znajdziesz też wartość 5,2 m jako minimalną wysokość przewodów nad ziemią dla linii SN do 30 kV. To pokazuje, jak duże znaczenie mają nie tylko przepisy, ale też realna geometria linii.

• Nie podjeżdżaj maszyną z wysięgnikiem pod przewody, nawet jeśli „zostaje trochę miejsca”.
• Nie składowaj materiałów pod linią i nie organizuj tam stałego postoju ciężkiego sprzętu.
• Jeśli przewód spadnie na pojazd, nie wychodź z kabiny bez potwierdzenia, że sytuacja jest bezpieczna.
• Jeśli widzisz iskrzenie, zwisający przewód albo przechylony słup, potraktuj to jak awarię, a nie drobne uszkodzenie.

Ja traktuję tę część jako absolutnie kluczową, bo wypadki przy liniach SN zwykle nie wynikają z „pecha”, tylko z lekceważenia odległości albo złej oceny wysokości sprzętu. Gdy znamy zasady bezpieczeństwa, można sensownie przejść do tego, jak taka infrastruktura jest utrzymywana i dlaczego czasem wymaga remontu.

Jak utrzymuje się takie linie i skąd biorą się awarie

Linia napowietrzna nie jest konstrukcją „ustaw i zapomnij”. Wymaga regularnych oględzin, kontroli osprzętu, sprawdzania izolatorów, stanu przewodów, uziemień oraz samego słupa. Do tego dochodzi usuwanie roślinności, która mogłaby wejść w strefę pracy linii albo powodować uszkodzenia przy silnym wietrze.

Najczęstsze problemy są bardzo przyziemne: wichury, oblodzenie, spadające gałęzie, uszkodzenia mechaniczne przy pracach polowych albo zestarzały osprzęt. W praktyce to właśnie one najczęściej powodują przerwy w dostawie energii, a nie sam fakt, że linia istnieje. Dobrze zaprojektowana i dobrze utrzymywana sieć jest po prostu mniej podatna na takie zdarzenia.

W nowoczesnej eksploatacji liczy się również szybkość reakcji. Tam, gdzie to możliwe, operatorzy stosują prace planowe, wyłączenia krótkotrwałe albo technologie pozwalające ograniczać czas przerwy. To ważne zwłaszcza wtedy, gdy linia zasila obszar o dużej gęstości odbiorców albo teren, gdzie awaria natychmiast uderza w produkcję, logistykę lub gospodarkę rolną. A to prowadzi już prosto do pytania, które często pada przy działkach i fotowoltaice: co właściwie oznacza obecność takiej linii na gruncie?

Co oznacza taka linia na działce i przy instalacji fotowoltaicznej

Obecność linii SN nie przekreśla inwestycji, ale zmienia sposób projektowania. Przy małej instalacji dachowej problem bywa ograniczony do przewodów w pobliżu budynku, natomiast przy farmie PV liczy się już cały układ: cień, strefa techniczna, dojazd serwisowy, miejsce na transformator, ogrodzenie i przyszła rozbudowa. To właśnie na tym etapie wiele projektów albo zyskuje, albo zaczyna się niepotrzebnie komplikować.

Najważniejsze ograniczenia, które trzeba sprawdzić, to:

• przebieg linii względem granic działki i planowanych rzędów paneli,
• możliwość utrzymania dostępu dla ekip energetycznych,
• istnienie służebności przesyłu lub innej podstawy prawnej korzystania z terenu,
• zacienienie powodowane przez przewody, izolatory lub naroża linii,
• kolizje z ogrodzeniem, drogą wewnętrzną, magazynem lub stacją transformatorową.

Jeżeli linia przecina teren inwestycji, zwykle lepiej przesunąć układ paneli kilka metrów niż walczyć z późniejszymi ograniczeniami. W przypadku większych projektów OZE czasem rozważa się kablowanie odcinka albo przebudowę infrastruktury, ale to już nie jest szybkie ani tanie rozwiązanie. Dlatego najrozsądniej jest najpierw sprawdzić mapę, warunki techniczne i przebieg strefy eksploatacyjnej, a dopiero potem zamawiać konstrukcję.

To ważne również z perspektywy gruntu rolnego. Jeżeli słup stoi na środku pola, problemem bywa nie tylko sam fundament, ale też manewrowanie maszyną, omijanie strefy bezpieczeństwa i sezonowe ograniczenia przy zbiorach. Dobrze zaplanowany projekt uwzględnia to od początku, zamiast przerzucać koszt korekt na etap wykonawczy.

Jak ocenić, czy ta infrastruktura rzeczywiście przeszkodzi w twoim projekcie

Gdybym miał oceniać taką sytuację w praktyce, zacząłbym od prostego zestawu pytań. To najszybszy sposób, żeby odróżnić realny problem od pozornego utrudnienia.

• Czy linia tylko przebiega obok terenu, czy faktycznie przecina miejsce zabudowy lub instalacji?
• Czy słupy stoją w punktach, które da się ominąć bez utraty funkcji działki?
• Czy projekt wymaga dużych maszyn, dźwigów albo transportu ponadgabarytowego?
• Czy planowana inwestycja będzie w cieniu przewodów w najbardziej krytycznych godzinach pracy?
• Czy teren zostawia wystarczająco dużo miejsca na serwis i przyszłą modernizację?

Jeśli na większość odpowiedzi brzmi „tak, to przeszkadza”, wtedy warto rozważyć przeprojektowanie układu lub rozmowę z operatorem sieci jeszcze przed wydaniem pieniędzy na wykonawstwo. Jeśli odpowiedzi są mieszane, zwykle pomaga dobra mapa, pomiar w terenie i projektant, który rozumie zarówno stronę energetyczną, jak i ograniczenia inwestycji OZE.

Najlepsze decyzje zapadają na etapie koncepcji, nie po zamówieniu sprzętu. Im wcześniej uwzględnisz słupy SN, przebieg przewodów i strefy techniczne, tym mniejsze ryzyko kosztownych poprawek, sporów o dojazd i niepotrzebnych kompromisów w projekcie.
