Jak mierzyć prąd? Podłącz amperomierz bezpiecznie i poprawnie!

Pomiar prądu wymaga trochę więcej uwagi niż pomiar napięcia, bo miernik staje się częścią obwodu i może realnie wpłynąć na jego pracę. W praktyce najważniejsze jest to, jak podłączyć amperomierz, żeby nie zrobić zwarcia, nie spalić bezpiecznika i nie zafałszować odczytu. Pokażę krok po kroku, gdzie wpiąć przewody, kiedy wybrać zakres mA lub 10 A, a kiedy lepiej sięgnąć po cęgi albo czujnik prądu.

Na czym polega pomiar prądu w obwodzie

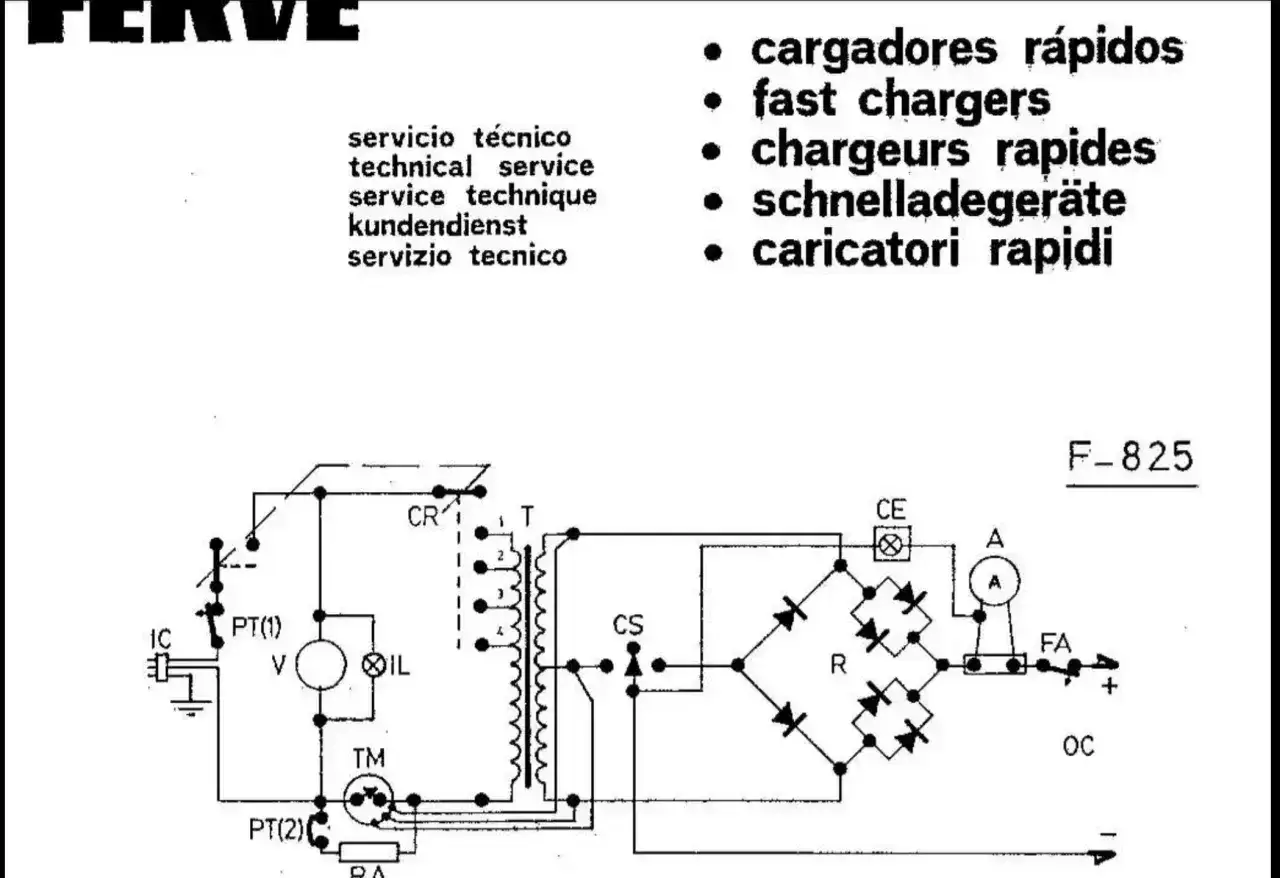

Ja zawsze zaczynam od jednej prostej myśli: amperomierz nie „podgląda” prądu z boku, tylko musi stać się częścią toru, którym ten prąd płynie. Dlatego włącza się go szeregowo, a nie równolegle. W praktyce oznacza to przerwanie przewodu w wybranym miejscu i wstawienie miernika między dwa końce obwodu.

To ważne, bo miernik prądowy ma bardzo małą rezystancję wewnętrzną. Gdybyś podał mu napięcie równolegle tak jak woltomierzowi, obwód widziałby prawie zwarcie, a w najlepszym razie przepaliłby się bezpiecznik w mierniku. W gorszym scenariuszu uszkadzasz sprzęt albo wywołujesz niebezpieczną sytuację w instalacji.

Jest jeszcze jeden szczegół, o którym początkujący często zapominają: realny amperomierz nie jest idealny. Każdy miernik wnosi niewielki spadek napięcia na swoich zaciskach, więc w bardzo delikatnych układach może lekko zmienić zachowanie obwodu. Kiedy już to rozumiesz, samo wpięcie miernika przestaje być zgadywaniem i można przejść do praktyki.

Jak wpiąć miernik prądu krok po kroku

W typowym multimetrowym pomiarze prądu robię zawsze tę samą sekwencję. To nie jest przesadna ostrożność, tylko sposób na uniknięcie najczęstszych błędów.

1. Wyłącz zasilanie obwodu. Jeśli pracujesz przy instalacji sieciowej, obwodzie DC o dużej energii albo układzie z kondensatorami, nie zostawiaj tego „na później”.
2. Przełóż przewód pomiarowy do właściwego gniazda. Czarny przewód zostaje w COM, a czerwony trafia do wejścia prądowego, najczęściej opisanego jako mA, µA albo 10 A.
3. Ustaw tryb prądu i typ sygnału. Wybierz AC dla prądu przemiennego albo DC dla stałego. Jeśli nie znasz wartości, zacznij od wyższego zakresu lub auto-range.
4. Otwórz obwód w miejscu pomiaru. W praktyce odkręcam jeden zacisk, rozpinam złącze albo wypinam przewód tak, by stworzyć przerwę w torze prądowym.

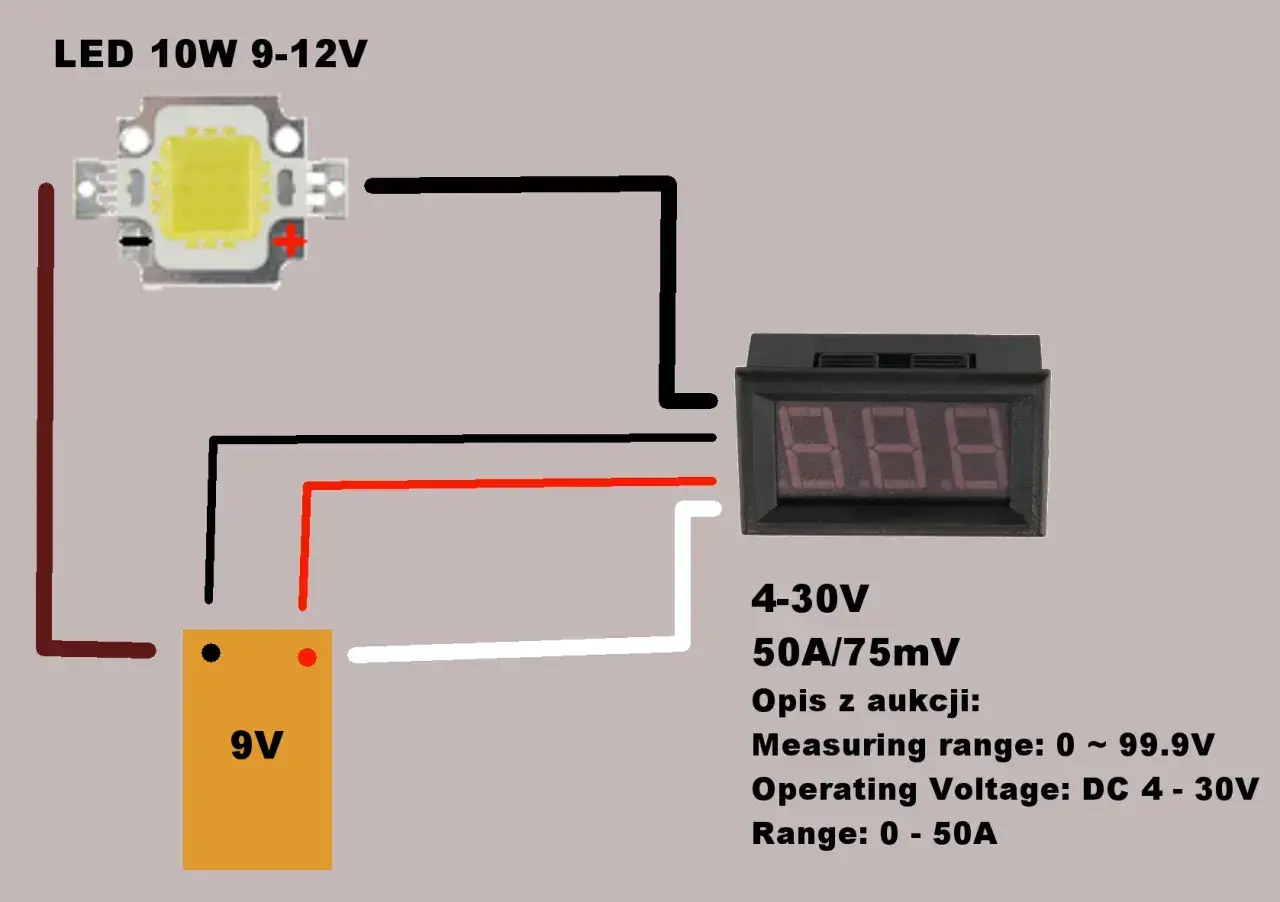

5. Wstaw miernik w szereg. Jeden przewód miernika łączysz z stroną zasilania, drugi z stroną odbiornika. W prądzie stałym poprawna polaryzacja ułatwia czytelny odczyt; przy prądzie zmiennym znak nie ma takiego znaczenia, ale połączenie nadal musi być szeregowe.
6. Włącz zasilanie i odczytaj wynik. Jeśli wskazanie jest zbyt małe, przestaw zakres niżej. Jeśli pojawia się przeciążenie, wróć do wyższego zakresu.
7. Po pomiarze odłącz zasilanie i przywróć obwód. Dopiero potem wyjmij miernik i przełóż przewód z powrotem do normalnego stanu pracy.

Ja zwykle nie zaczynam od najniższego zakresu, tylko od bezpieczniejszego, wyższego poziomu. To drobny nawyk, ale przy nieznanym układzie potrafi uratować bezpiecznik w mierniku. Następny problem, z którym warto się rozprawić od razu, to typowe pomyłki przy podłączaniu.

Najczęstsze błędy, które niszczą pomiar lub bezpiecznik

W praktyce nie przegrywa się z samą elektroniką, tylko z pośpiechem. Widziałem już kilkanaście razy te same pomyłki, dlatego lepiej potraktować je jak krótką listę kontrolną niż jak teorię.

• Wpięcie miernika równolegle do źródła zamiast szeregowo. To najkrótsza droga do zwarcia i przepalenia zabezpieczenia.
• Pozostawienie czerwonego przewodu w gnieździe napięciowym. Wtedy odczyt może być błędny, a tor prądowy nie zadziała tak, jak powinien.
• Zbyt niski zakres na starcie. Jeśli nie znasz wartości prądu, nie zakładaj od razu najmniejszego zakresu.
• Ignorowanie bezpiecznika w torze prądowym. W wielu multimetrów to on chroni miernik, ale po przepaleniu pomiar już nie będzie działał prawidłowo.
• Pomiar bez sprawdzenia typu prądu. DC i AC to nie to samo, a zły tryb daje bezsensowny wynik.
• Praca przy zbyt dużym napięciu bez odpowiedniej kategorii bezpieczeństwa. Sama poprawna metoda wpięcia nie wystarcza, jeśli miernik nie jest dopasowany do miejsca pomiaru.

Ja w takich sytuacjach zawsze wracam do trzech rzeczy: gniazdo, zakres, sposób włączenia. Jeśli te trzy elementy są poprawne, większość problemów znika. Gdy te podstawy są ogarnięte, pozostaje wybór samego narzędzia.

Kiedy klasyczny amperomierz ma sens, a kiedy lepiej użyć cęgów

Nie każdy pomiar prądu trzeba robić klasycznym wpięciem miernika w obwód. Wiele zależy od tego, jak duży jest prąd, czy możesz bezpiecznie rozłączyć przewód i czy zależy ci na wygodzie, czy na możliwie małym wpływie na układ.

W instalacjach fotowoltaicznych i magazynach energii to rozróżnienie ma duże znaczenie. Jeśli potrzebuję sprawdzić pobór sterownika, regulatora ładowania albo małego odbiornika DC, klasyczny amperomierz zwykle wystarcza. Jeśli jednak mam do czynienia z głównym przewodem, stringiem PV albo większym prądem roboczym, ja częściej wybieram cęgi DC albo dedykowany czujnik prądu. To po prostu bezpieczniejsze i szybsze.

Pomiar prądu w instalacjach fotowoltaicznych i innych obwodach dc

W systemach PV i instalacjach off-grid trzeba patrzeć szerzej niż tylko na sam odczyt. Liczy się też to, co pomiar robi z obwodem. W obwodach 12 V, 24 V lub 48 V klasyczny amperomierz sprawdza się przy testach pomocniczych, ale w głównych torach prądowych zaczynam myśleć o tym, czy nie lepiej użyć metody pośredniej.

Ja w takich układach nie próbuję „na próbę” wpinać miernika w string, jeśli nie mam jasności co do wartości prądu i dopuszczalnej procedury. Najpierw sprawdzam, czy chodzi o:

• pomiar poboru regulatora ładowania, przetwornicy albo odbiornika DC,
• kontrolę ładowania akumulatora w systemie 12/24/48 V,
• diagnostykę pojedynczego obwodu pomocniczego, gdzie da się bezpiecznie rozłączyć przewód,
• czy raczej o tor główny, w którym lepiej nie przerywać połączenia.

Przy fotowoltaice i magazynach energii cęgi są szczególnie wygodne, bo nie trzeba rozcinać przewodu ani przerywać pracy całego układu. Klasyczny amperomierz ma tu sens wtedy, gdy naprawdę potrzebuję bezpośredniego, punktowego pomiaru i wiem, że zakres oraz tor prądowy miernika są do tego wystarczające. Następny krok to już nie samo podłączenie, tylko ocena wyniku.

Jak odczytać wynik i ocenić, czy pomiar ma sens

Sam numer na wyświetlaczu to za mało. Ja patrzę jeszcze na to, jak miernik się zachowuje po wpięciu i czy układ nadal pracuje normalnie. To często mówi więcej niż sam odczyt.

• Wskazanie z minusem w DC zwykle oznacza odwróconą polaryzację przewodów, a nie awarię miernika.
• OL, overload albo migający symbol przeciążenia sugeruje, że zakres jest za niski albo obwód jest wpięty niepoprawnie.
• Zaniżony prąd po wpięciu miernika może wynikać ze spadku napięcia na mierniku, czyli z tak zwanego burden voltage.
• Wolno stabilizujący się odczyt nie musi oznaczać usterki. W wielu układach trzeba odczekać kilka sekund, zanim wynik się uspokoi.
• Nagła zmiana pracy odbiornika po wpięciu amperomierza to sygnał, że miernik zbyt mocno obciąża obwód albo zakres jest niewłaściwy dla tego zastosowania.

Jeśli pomiar ma być powtarzalny, nie opieram się na jednym odczycie. W praktyce robię dwie albo trzy próby i porównuję wyniki. Gdy różnice są duże, problem zwykle nie leży w samym prądzie, tylko w sposobie podłączenia, zakresie albo wpływie miernika na obwód. Z tego powodu przed każdym pomiarem wracam do krótkiej checklisty.

Trzy rzeczy, które sprawdzam przed każdym pomiarem, żeby nie ryzykować

• Czy przewód czerwony jest w mA, µA albo 10 A, a czarny w COM.
• Czy wybrany zakres jest wyższy od spodziewanego prądu albo działa automatyczne przełączanie zakresów.
• Czy miejsce pomiaru i kategoria bezpieczeństwa miernika pasują do napięcia oraz typu instalacji, przy której pracuję.

Jeśli trzymasz się tej kolejności, pomiar prądu przestaje być nerwowym eksperymentem. W praktyce najwięcej błędów wynika nie z samego miernika, ale z pośpiechu: zbyt niskiego zakresu, złego gniazda i wpięcia równoległego zamiast szeregowego.
