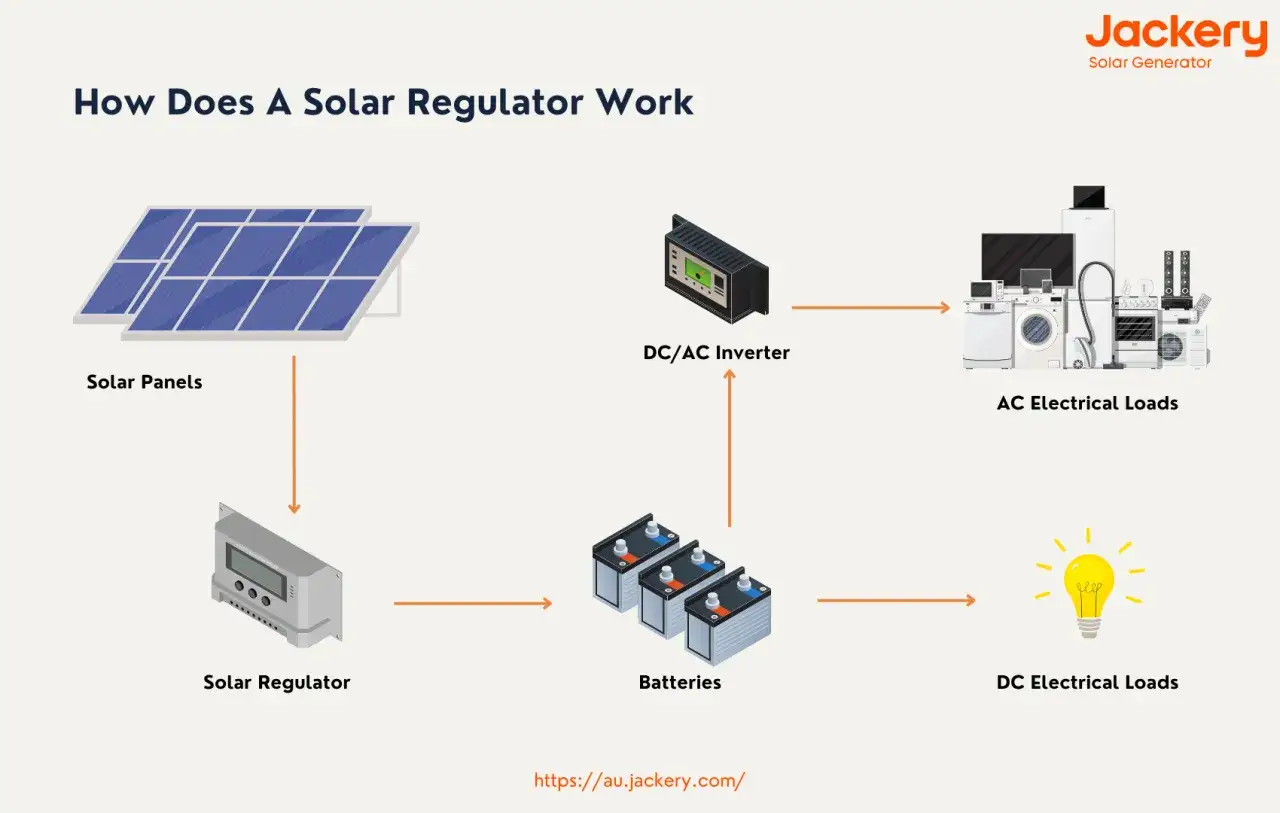

W instalacji fotowoltaicznej regulator napięcia odpowiada nie tylko za ładowanie akumulatora, ale też za bezpieczeństwo całego układu i sensowną konwersję energii z paneli. Pokażę, jak sprawdzić regulator napięcia w praktyce: miernikiem, po objawach i w prostym teście na stole, żeby odróżnić usterkę samego urządzenia od problemu z baterią, panelami albo okablowaniem. Dorzucam też różnice między PWM i MPPT, bo od tego zależy, jakie odczyty są prawidłowe.
Najważniejsze sygnały, które od razu zawężają diagnozę
- Najpierw sprawdzam zgodność napięcia nominalnego całego układu: 12, 24 albo 48 V.
- Potem porównuję napięcie na akumulatorze, wejściu PV i wyjściu regulatora w czasie rzeczywistej pracy.
- W wielu układach 12 V z akumulatorem kwasowo-ołowiowym faza absorpcji kręci się wokół 14,2-14,4 V, a float wokół 13,2-13,8 V.
- MPPT i PWM zachowują się inaczej, więc sam fakt, że napięcia po obu stronach nie są identyczne, nie oznacza awarii.
- Brak ładowania bardzo często wynika z baterii, bezpiecznika, czujnika temperatury albo złych ustawień, a nie z samego regulatora.
Najpierw ustal, jaki regulator masz przed sobą

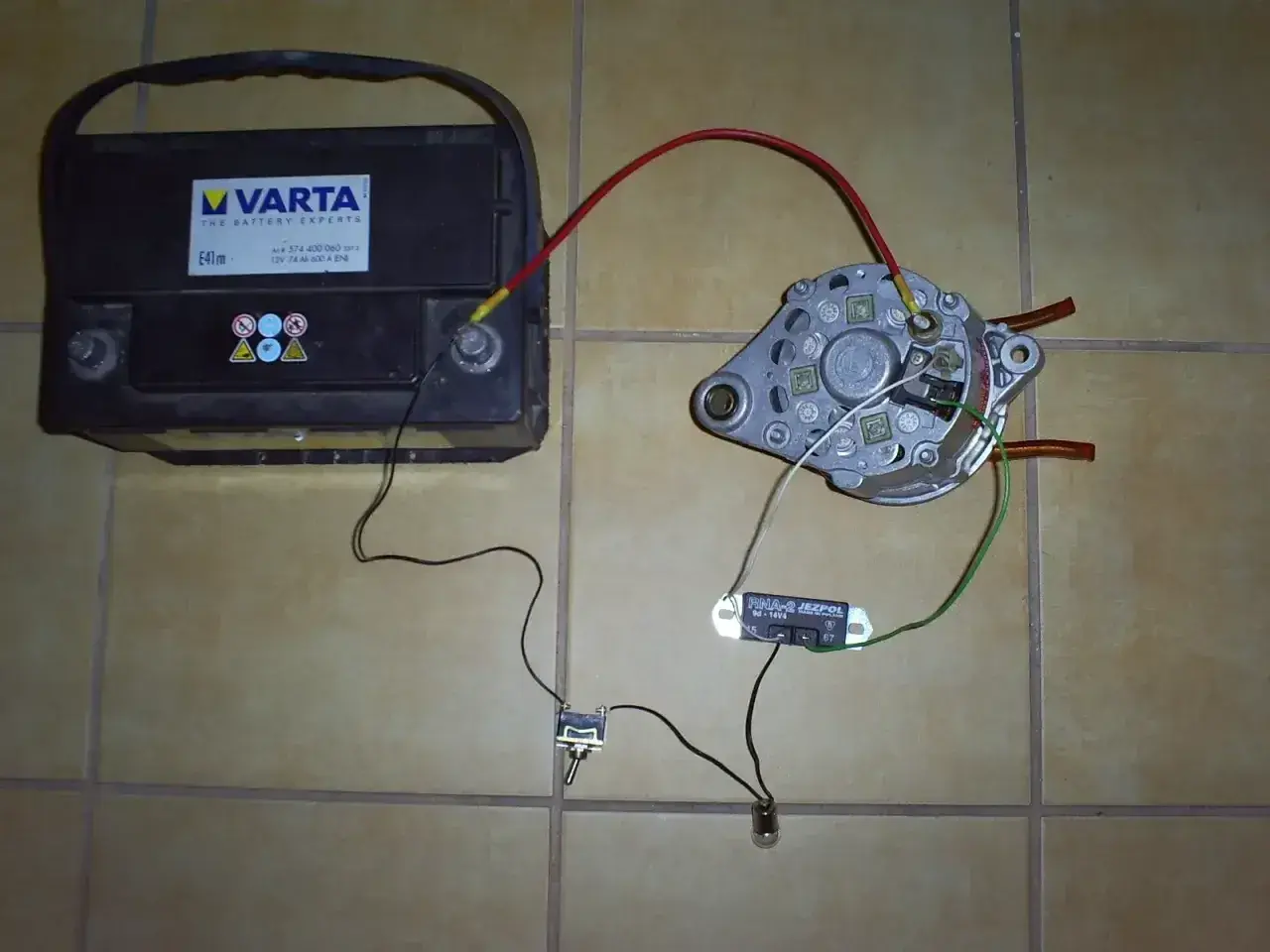

Ja zaczynam od nazwania urządzenia po imieniu, bo pod hasłem „regulator napięcia” kryją się różne rzeczy. W fotowoltaice chodzi zwykle o regulator ładowania akumulatora, najczęściej PWM albo MPPT, a w aucie o regulator alternatora; oba elementy stabilizują napięcie, ale testuje się je inaczej. Jeśli ktoś ma na myśli regulator w alternatorze, sam pomiar napięcia na akumulatorze też ma sens, ale tutaj skupiam się na systemie PV, bo to najlepiej pasuje do konwersji napięcia i pracy z magazynem energii.
MPPT to skrót od Maximum Power Point Tracking, czyli algorytmu, który szuka punktu największej mocy paneli. PWM oznacza prostsze sterowanie impulsowe, w którym regulator szybciej włącza i wyłącza ładowanie. Jeśli mieszam te dwa typy, łatwo uznać poprawną pracę za awarię albo odwrotnie, dlatego od tego rozróżnienia warto zacząć całą diagnostykę.
Gdy mam już pewność, z jakim urządzeniem pracuję, przechodzę do pomiaru. To właśnie tam najczęściej wychodzi, czy problem leży w samym regulatorze, czy w reszcie instalacji.
Jak zmierzyć regulator napięcia multimetrem
Ja zaczynam od multimetru, bo to najszybszy sposób, żeby zobaczyć, czy regulator w ogóle pracuje w swoim zakresie. Najpierw mierzysz napięcie akumulatora bez słońca, potem w trakcie ładowania, a na końcu porównujesz odczyt po stronie PV i na zaciskach baterii. W dobrze działającym układzie różnice wynikają z trybu pracy, a nie z przypadkowych skoków.
- Ustaw multimetr na pomiar napięcia stałego, a nie przemiennego.
- Zmierz napięcie akumulatora na postoju, najlepiej po kilku godzinach bez ładowania i bez dużego obciążenia.
- Włącz instalację w warunkach, w których panele naprawdę produkują energię, czyli w pełnym świetle, a nie w cieniu albo o zmierzchu.
- Zmierz napięcie na zaciskach baterii wtedy, gdy regulator już ładuje.
- Jeśli masz MPPT, sprawdź też napięcie po stronie paneli i porównaj je z napięciem baterii.
- Jeśli dysponujesz cęgowym miernikiem prądu DC, sprawdź również prąd ładowania, bo sam woltaż nie pokazuje całego obrazu.
W praktyce szukam logicznego ciągu: bateria ma napięcie spoczynkowe, po starcie ładowania odczyt rośnie, a na etapie absorpcji i float stabilizuje się na poziomie zgodnym z profilem akumulatora. Dla wielu regulatorów 12 V z akumulatorem kwasowo-ołowiowym to zwykle okolice 14,2-14,4 V w absorpcji i 13,2-13,8 V w float, ale dokładny profil zależy od chemii baterii i ustawień urządzenia.
| Warunek pomiaru | Typowy odczyt w układzie 12 V | Co oznacza odchylenie |
|---|---|---|
| Akumulator w spoczynku | Około 12,4-12,8 V dla sprawnego akumulatora kwasowo-ołowiowego | Niżej: bateria rozładowana albo zużyta |
| Absorpcja | Najczęściej około 14,2-14,4 V, czasem nieco wyżej zależnie od profilu | Zbyt nisko: brak pełnego ładowania; zbyt wysoko: ryzyko przeładowania |
| Float | Najczęściej około 13,2-13,8 V | Za wysoko: akumulator może się grzać i gazować |
| Wejście PV w MPPT | Zwykle wyższe niż napięcie baterii | Jeśli nie ma przewagi napięcia, regulator może nie pracować optymalnie |
Jeżeli te liczby nie układają się w logiczny obraz, nie zatrzymuję się na jednym odczycie. Wtedy przechodzę do objawów w całym systemie, bo one często podpowiadają więcej niż sam miernik.
Po objawach widać więcej niż po jednym pomiarze
W praktyce sporo „zepsutych” regulatorów okazuje się ofiarą baterii, przewodów albo złych ustawień. Producenci systemów PV, tacy jak Morningstar, podkreślają też, że regulator zwykle potrzebuje podłączonej baterii, żeby poprawnie wystartować, więc test bez kompletnego układu potrafi być po prostu mylący.
| Objaw | Co najczęściej oznacza | Co sprawdzam najpierw |
|---|---|---|
| Brak ładowania mimo słońca | Brak zasilania po stronie baterii, przepalony bezpiecznik, zły profil napięcia albo za niskie napięcie wejściowe PV | Baterię, bezpiecznik, polaryzację i połączenia przy zaciskach |
| Napięcie baterii rośnie za wysoko | Zły typ akumulatora, błędne ustawienia, uszkodzony czujnik temperatury albo wadliwa regulacja | Profil ładowania i stan czujnika temperatury |
| Regulator mocno się grzeje | Za duży prąd, zbyt mała wentylacja lub słabe przewody | Obciążenie, przekrój kabli i miejsce montażu |
| Miga kontrolka błędu albo urządzenie się resetuje | Tryb ochronny, zła konfiguracja, odwrotna polaryzacja lub problem z wejściem PV | Kody błędów, logi i jakość połączeń |
| Ładowanie pojawia się tylko po restarcie | Luźny styk, chwilowy spadek napięcia albo uruchomienie zabezpieczenia | Zaciski, złącza i spadki napięcia na przewodach |
Najważniejsze zastrzeżenie jest proste: jeśli akumulator jest już pełny, brak wysokiego prądu nie oznacza awarii. Regulator ma chronić baterię, więc może ograniczać ładowanie dokładnie wtedy, kiedy wszystko działa poprawnie. Z takim obrazem łatwiej przejść do różnic między PWM i MPPT, bo tam dopiero widać sens konwersji napięcia.
MPPT i PWM zachowują się inaczej
To właśnie tu najlepiej widać sens konwersji napięcia. W MPPT regulator pobiera wyższe napięcie z paneli i zamienia je na taki prąd i takie napięcie, jakich potrzebuje bateria, więc po stronie PV nie muszę widzieć tego samego odczytu, co na akumulatorze. W PWM napięcie paneli jest z reguły bliższe napięciu baterii, bo układ działa bardziej jak szybki przełącznik niż przetwornica.
Victron w swoich testach stołowych robi to bardzo obrazowo: po stronie baterii podaje 12 V, a po stronie PV wyższe napięcie, żeby wymusić realną pracę ładowania. To dobry model myślenia, bo pokazuje, że regulator nie ma „wyrównywać” napięć, tylko przetwarzać energię w sposób bezpieczny i zgodny z profilem akumulatora.
| Typ regulatora | Co jest normalne | Co sugeruje problem |
|---|---|---|
| MPPT | Napięcie po stronie paneli jest wyraźnie wyższe niż po stronie baterii | Brak przewagi napięcia, brak prądu ładowania mimo dobrego nasłonecznienia |
| PWM | Napięcie panelu zbliża się do napięcia akumulatora | Duże skoki, przegrzewanie lub brak reakcji na zmianę słońca |
Jeśli wiem, jak zachowuje się dany typ regulatora, łatwiej mi odróżnić normalną pracę od błędu. Następny krok to sprawdzenie, czy winny nie jest przypadkiem zupełnie inny element instalacji.
Kiedy regulator wygląda na sprawny, a problem leży gdzie indziej
Wiele diagnoz kończy się zbyt wcześnie, bo użytkownik patrzy tylko na regulator, a nie na cały tor zasilania. Ja zawsze sprawdzam baterię, panele, okablowanie i ustawienia, bo to właśnie tam najczęściej ukrywa się błąd.
- Akumulator - jeśli ma niskie napięcie spoczynkowe, dużą rezystancję wewnętrzną albo jest po prostu stary, regulator może działać poprawnie, a i tak nie będzie sensownie ładować.
- Bezpiecznik i zaciski - przepalony bezpiecznik, luźny konektor lub korozja na stykach potrafią udawać awarię elektroniki.
- Panele - cień, brud, uszkodzony przewód MC4 albo zbyt niskie napięcie wejściowe sprawiają, że regulator nie ma z czego pobrać energii.
- Czujnik temperatury - źle zamocowany albo odłączony może zaniżać lub zawyżać napięcie ładowania, zwłaszcza zimą i przy akumulatorach ołowiowych.
- Ustawienia - zły typ baterii, pomylone 12/24/48 V albo ograniczony prąd ładowania potrafią całkowicie zmienić wynik diagnozy.
Jeśli w układzie pracują równolegle inne źródła ładowania, regulator może pokazywać stan absorpcji albo float nawet wtedy, gdy panele chwilowo nie dają energii. To kolejny powód, dla którego nie warto opierać się na jednym, wyrwanym z kontekstu odczycie. Gdy wykluczę te elementy, dopiero wtedy przechodzę do typowych błędów diagnostycznych.
Najczęstsze błędy podczas diagnozy
Tu najłatwiej stracić czas i niepotrzebnie skazać sprawne urządzenie na wymianę. Poniżej są pomyłki, które widzę najczęściej, i które sam staram się od razu eliminować.
- Pomiar tylko raz i wyciągnięcie wniosku na podstawie jednego odczytu.
- Sprawdzanie układu bez baterii, mimo że regulator jej potrzebuje do startu i stabilnej pracy.
- Testowanie w cieniu albo o zmierzchu, kiedy panel nie ma szansy dać sensownej mocy.
- Ignorowanie spadku napięcia na przewodach, który potrafi zepsuć wynik nawet przy sprawnym regulatorze.
- Mylenie pracy ochronnej z awarią, na przykład wtedy, gdy bateria jest już pełna i ładowanie świadomie słabnie.
- Ustawienie multimetru na zły tryb, czyli AC zamiast DC, albo zły zakres pomiarowy.
- Zakładanie, że każdy regulator powinien zachowywać się tak samo, mimo że PWM i MPPT działają według innych zasad.
Jeśli po poprawnym teście nadal nie mam pewności, nie zgaduję. Wtedy przechodzę do decyzji o naprawie, wymianie albo ponownej konfiguracji systemu, bo to zwykle oszczędza więcej pieniędzy niż pochopny zakup nowego urządzenia.
Co sprawdzam przed wymianą regulatora na nowy
Jeżeli diagnoza wskazuje na rzeczywistą awarię, przed zakupem nowego modelu sprawdzam jeszcze kilka parametrów. To krótka lista, ale w praktyce bardzo skuteczna, bo chroni przed powtórką tego samego problemu.
- Napięcie nominalne systemu - regulator musi być zgodny z układem 12, 24 albo 48 V.
- Maksymalne napięcie wejściowe PV - zimą panele potrafią dać wyższe Voc niż latem, więc limit nie może być dobrany „na styk”.
- Maksymalny prąd ładowania - warto mieć zapas względem realnej mocy paneli, a nie tylko na papierze.
- Chemia akumulatora - inne ustawienia stosuje się dla AGM i GEL, a inne dla LiFePO4.
- Czujnik temperatury i komunikacja - jeśli system tego wymaga, nowy regulator musi obsłużyć te funkcje bez kombinowania.
- Typ regulatora - MPPT nie jest prostym zamiennikiem PWM i odwrotnie, bo różni je sposób pracy, a nie tylko cena.
W praktyce najlepszy regulator to nie ten „najmocniejszy”, tylko ten, który pasuje do baterii, paneli i warunków pracy całego systemu. Jeśli po takim sprawdzeniu nadal masz wątpliwości, patrz już nie tylko na urządzenie, ale na cały układ zasilania, bo to właśnie tam najczęściej ukrywa się prawdziwa przyczyna problemu.
