Prąd przemienny i stały to dwa różne sposoby dostarczania energii, ale w praktyce najważniejsze jest coś więcej niż sama definicja: gdzie dany rodzaj prądu ma sens, jak zmienia się napięcie i dlaczego w instalacjach fotowoltaicznych nie da się uniknąć konwersji. W polskich domach i sieciach dominuje AC, a panele, baterie i większość elektroniki pracują na DC, więc te światy trzeba ze sobą sensownie połączyć. Poniżej rozkładam to na czynniki pierwsze, bez zbędnej teorii, za to z naciskiem na praktykę.
Najważniejsze różnice, które warto zapamiętać
- AC zmienia kierunek okresowo i dlatego łatwo je transformować na wyższe lub niższe napięcie.
- DC płynie w jednym kierunku, co pasuje do paneli fotowoltaicznych, baterii i elektroniki.
- W Polsce standard sieci domowej to 230/400 V AC, 50 Hz.
- W instalacji PV niemal zawsze pojawia się falownik, bo panel produkuje DC, a dom i sieć potrzebują AC.
- Każdy dodatkowy etap konwersji to nie tylko koszt, ale też strata energii i kolejny punkt awarii.
Czym różni się prąd przemienny od stałego w praktyce
Najprościej mówiąc, w AC kierunek przepływu i wartość napięcia zmieniają się cyklicznie, a w DC napięcie ma stały znak i prąd płynie jednym kierunkiem. To nie jest tylko szkolna definicja. Od tego zależy, jak łatwo podnieść napięcie, jak długo poprowadzić przewód bez dużych strat i jakie urządzenia możesz podłączyć bez dodatkowej elektroniki.
| Cecha | AC | DC | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek przepływu | Zmienny, okresowy | Stały | AC jest naturalne dla sieci, DC dla baterii i elektroniki |
| Zmiana napięcia | Prosta dzięki transformatorom | Wymaga przetwornic DC/DC | Tu zaczyna się temat konwersji napięcia |
| Typowe zastosowanie | Gniazdka, sieć, większość urządzeń domowych | Panele PV, akumulatory, układy elektroniczne | Wybór zależy od źródła i odbiornika |
| Parametry sieci | W Polsce 230/400 V, 50 Hz | Brak jednego standardu użytkowego | DC projektuje się pod konkretny układ |
| Dodatkowa informacja | Liczy się też częstotliwość i wartość skuteczna | Ważna jest biegunowość | To wpływa na dobór urządzeń i zabezpieczeń |
W AC napięcie opisuje się zwykle wartością skuteczną, więc zapis „230 V” nie mówi wszystkiego o kształcie fali. W DC ważniejsza jest biegunowość i stabilność napięcia. Z punktu widzenia instalacji oznacza to jedno: nie ma jednego uniwersalnego rozwiązania, które zawsze będzie lepsze.
To prowadzi wprost do pytania, gdzie w układzie energetycznym AC jest naprawdę potrzebne, a gdzie warto zostać przy DC tak długo, jak to możliwe.
Dlaczego w fotowoltaice wszystko kręci się wokół konwersji napięcia

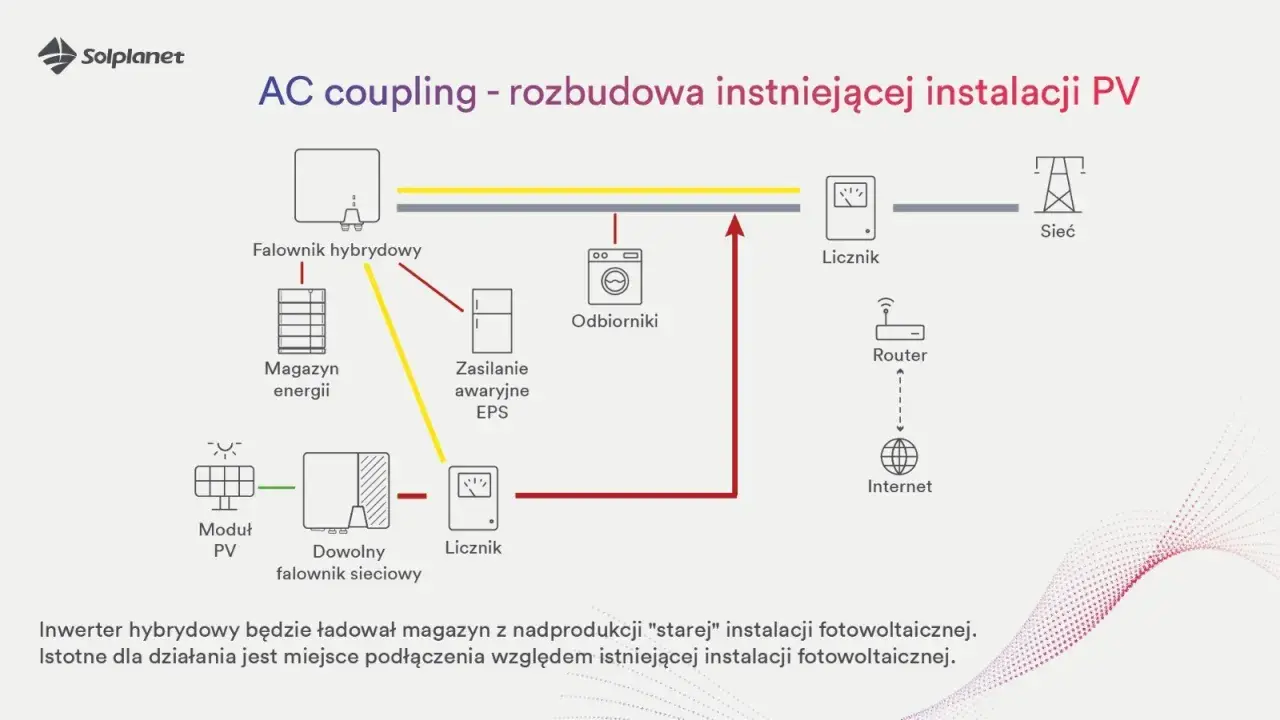

Jeśli patrzę na instalację PV, widzę trzy poziomy napięcia, które muszą się ze sobą zgodzić: to z paneli, to po stronie magazynu energii i to wymagane przez odbiorniki. Panel fotowoltaiczny wytwarza prąd stały, akumulator magazynuje energię w tej samej postaci, a typowy dom w Polsce korzysta z AC. Żeby te elementy współpracowały, trzeba sterować nie tylko samym napięciem, ale też jego poziomem i kierunkiem przepływu.
W praktyce panel nie daje stale tego samego napięcia. Ono zmienia się wraz z nasłonecznieniem, temperaturą i obciążeniem. Dlatego układ nie może być bierny. Falownik, regulator ładowania albo przetwornica muszą na bieżąco dopasowywać warunki pracy, inaczej część energii po prostu się marnuje.
- Panel PV generuje DC.
- Układ MPPT szuka punktu maksymalnej mocy, czyli takiego ustawienia pracy, przy którym panel oddaje najwięcej energii.
- Magazyn energii przyjmuje i oddaje DC.
- Falownik zamienia DC na AC, żeby zasilać dom i ewentualnie oddawać energię do sieci.
Najważniejsze jest to, że w dobrze zaprojektowanej instalacji konwersja nie jest sztuką dla samej sztuki. Ma skracać drogę energii, stabilizować napięcie i dopasować układ do realnego odbiornika. Im mniej zbędnych przemian po drodze, tym zwykle lepsza sprawność i mniejsze ryzyko problemów serwisowych.
Skoro energia w PV przechodzi przez tyle etapów, warto zobaczyć, które urządzenia robią którą część tej pracy i gdzie najczęściej pojawia się pomyłka.
Jakie urządzenia zmieniają napięcie i czym się różnią
W praktyce elektrycznej najczęściej spotkasz cztery grupy urządzeń: transformator, falownik, prostownik i przetwornicę DC/DC. Każde z nich robi coś innego, a pomylenie ich funkcji to jedna z najprostszych dróg do źle działającego układu.
| Urządzenie | Co robi | Gdzie spotkasz je najczęściej | Na co uważać |
|---|---|---|---|
| Transformator | Zmienia poziom napięcia AC | Sieć elektroenergetyczna, część zasilaczy | Nie działa z DC |
| Falownik | Zmienia DC na AC | Fotowoltaika, magazyny energii, UPS | Musi dobrze odwzorować napięcie i częstotliwość sieci |
| Prostownik | Zmienia AC na DC | Ładowarki, zasilacze, układy zasilania elektroniki | Samo prostowanie nie zawsze wystarcza do stabilnego zasilania |
| Przetwornica DC/DC | Zmienia poziom DC na inny poziom DC | Regulatory ładowania, elektronika, układy bateryjne | Trzeba dobrać zakres pracy i sprawność |
| Regulator MPPT | Optymalizuje pobór energii z paneli | Instalacje PV off-grid i hybrydowe | Nie jest „zwykłą” przetwornicą, tylko układem sterującym punktem pracy |
Jeśli miałbym zapamiętać jedną rzecz, to tę: transformator zmienia poziom napięcia tylko w AC. Gdy pracujesz na DC, potrzebujesz elektroniki mocy, zwykle przetwornicy buck, boost albo buck-boost. Buck obniża napięcie, boost je podnosi, a buck-boost potrafi zrobić jedno i drugie.
Właśnie dlatego ładowarka do laptopa wygląda inaczej niż prosty zasilacz LED, a domowa instalacja PV z magazynem energii jest bardziej złożona niż para panel i bateria. Kolejny krok to pytanie, kiedy warto iść w stronę AC, a kiedy zostać przy DC tak długo, jak to ma sens.
Kiedy lepiej postawić na AC, a kiedy na DC
Ja patrzę na wybór AC i DC przez pryzmat całej drogi energii, a nie samego źródła. Jeśli energia ma zasilać klasyczne urządzenia, przejście na AC jest logiczne. Jeśli ma zostać w baterii lub trafić do elektroniki niskonapięciowej, lepiej utrzymać DC tak długo, jak się da.
Żeby zobaczyć, dlaczego napięcie ma znaczenie, wystarczy prosty przykład: urządzenie o mocy 2,3 kW pobierze około 192 A przy 12 V, ale tylko około 10 A przy 230 V. Im niższe napięcie przy tej samej mocy, tym grubsze przewody, większe straty i większe wymagania wobec złączek. To właśnie dlatego niskie napięcia świetnie sprawdzają się w małych układach, ale szybko zaczynają przeszkadzać, gdy rośnie moc.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Domowe gniazdka i większość sprzętu | AC | Kompatybilność z siecią i gotowymi urządzeniami |
| Panele PV i akumulatory | DC | To naturalna postać energii po stronie źródła i magazynu |
| Mały system off-grid z urządzeniami 12/24/48 V | DC | Mniej konwersji, mniej strat, prostsza architektura |
| Rozbudowana instalacja z długimi przewodami | Zwykle AC lub wyższe napięcia DC | Łatwiej ograniczyć prąd i spadki napięcia |
| UPS i zasilanie awaryjne | Mieszane | Zależnie od tego, czy ważniejsza jest prostota, czy wydajność |
W praktyce zasada jest prosta: konwertuj tylko wtedy, kiedy musisz. Każde dodatkowe przejście między AC i DC to nie tylko kilka procent strat, ale też więcej ciepła, więcej elementów i więcej rzeczy, które trzeba poprawnie dobrać. To szczególnie ważne w układach PV, gdzie sprawność systemu składa się z wielu małych decyzji.
Skoro wiemy już, kiedy AC i DC mają sens, warto przejść do błędów, które najczęściej psują projekt już na etapie doboru napięcia i przetwornicy.
Najczęstsze błędy przy doborze napięcia i przetwornicy
Największe problemy nie biorą się zwykle z samej technologii, tylko z niedoszacowania warunków pracy. To, co na papierze wygląda poprawnie, w rzeczywistym układzie może się grzać, gubić napięcie albo działać tylko w idealnych warunkach pogodowych.
- Dobór pod moc nominalną, a nie pod obciążenie szczytowe. Wiele urządzeń potrzebuje chwilowo więcej prądu przy rozruchu niż wynika z tabliczki znamionowej.
- Ignorowanie spadków napięcia na przewodach. Przy niskim DC i długim kablu straty rosną bardzo szybko.
- Założenie, że każdy falownik da „zwykły” sinus. Część tańszych urządzeń generuje przebieg, który nie każdy silnik, zasilacz czy pompa lubi.
- Mylenie transformatora z przetwornicą DC/DC. Jeśli wejście jest stałe, sam transformator nie wystarczy.
- Brak zapasu na temperaturę. Elektronika mocy nie pracuje tak samo zimą i w upale, a sprawność potrafi się zauważalnie zmieniać.
- Pominięcie biegunowości w DC. Odwrócenie plusa i minusa bywa kosztowne, a czasem po prostu groźne dla sprzętu.
Ja zwracam też uwagę na coś, co często umyka przy oszczędzaniu: zbyt niskie napięcie przy większej mocy wymusza bardzo duże prądy. To nie tylko kwestia kabli, ale też złącz, bezpieczników i jakości wszystkich punktów styku. W praktyce lepiej od razu zaprojektować układ z rozsądnym marginesem niż później walczyć z przegrzewaniem i spadkami napięcia.
Właśnie dlatego ostatni etap to nie sama teoria, ale krótka lista rzeczy, które sprawdzam, zanim uznam układ za gotowy.
Na co zwrócić uwagę, zanim wybierzesz falownik albo przetwornicę
Jeśli miałbym zamknąć temat w kilku konkretnych punktach, zacząłbym od dopasowania urządzenia do całej architektury, a nie tylko do jednego parametru z karty katalogowej. W instalacji PV i w każdym układzie z konwersją napięcia liczy się nie tylko to, co urządzenie potrafi w idealnych warunkach, ale też to, jak zachowuje się przy częściowym obciążeniu, wysokiej temperaturze i zmiennym napięciu wejściowym.
- Sprawdź napięcie nominalne i pełny zakres pracy wejścia oraz wyjścia.
- Porównaj moc ciągłą z mocą chwilową, zwłaszcza jeśli urządzenie ma zasilać silnik, pompę albo sprężarkę.
- Oceń sprawność przy typowym obciążeniu, a nie tylko przy maksymalnym obciążeniu z katalogu.
- Zweryfikuj zgodność z baterią, panelem lub siecią, bo samo „pasuje napięciowo” jeszcze niczego nie gwarantuje.
- Sprawdź zabezpieczenia: przepięciowe, zwarciowe, termiczne i przed odwrotną polaryzacją.
- Zwróć uwagę na sposób chłodzenia, bo słabe odprowadzanie ciepła szybko obniża realną wydajność.
- W systemach podłączonych do sieci upewnij się, że urządzenie spełnia wymagania dla pracy z AC w lokalnych warunkach sieciowych.
W dobrze zaprojektowanym układzie konwersja napięcia ma być możliwie krótka, bezpieczna i dopasowana do odbiornika. Jeśli pilnujesz właściwego napięcia, sensownie ograniczasz liczbę konwersji i nie ignorujesz strat, zyskujesz nie tylko sprawność, ale też stabilność całego systemu. Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw zdecyduj, czy energia ma zostać użyta lokalnie jako DC, czy ma trafić do domu lub sieci jako AC, a dopiero potem dobieraj falownik, prostownik albo przetwornicę. W dobrym projekcie konwersja napięcia jest krótka, bezpieczna i dopasowana do odbiornika, bo wtedy naprawdę pracuje na wynik całej instalacji, zamiast tylko dodawać kolejne straty.
