Najprościej mówiąc, przekładnia transformatora opisuje, jak uzwojenia zamieniają jedno napięcie na inne. To właśnie ten stosunek decyduje, czy układ obniży napięcie do bezpiecznego poziomu, podniesie je do wartości wymaganej przez sieć, czy po prostu dopasuje parametry do odbiornika. Poniżej pokazuję, jak to policzyć, gdzie ma znaczenie w instalacjach PV i jakie błędy najczęściej psują dobór.
Najważniejsze zasady przekształcania napięcia w transformatorze
- Stosunek liczby zwojów uzwojeń w przybliżeniu wyznacza stosunek napięć na stronie pierwotnej i wtórnej.
- Jeśli wtórne ma mniej zwojów, transformator obniża napięcie; jeśli więcej, podnosi je.
- W idealnym modelu napięcie i prąd zmieniają się odwrotnie, a moc pozostaje prawie stała.
- W realnym układzie wynik zależy też od obciążenia, spadków napięcia, temperatury i zaczepów regulacyjnych.
- W fotowoltaice i magazynach energii dobór przełożenia wpływa na straty, stabilność pracy falowników i zgodność z siecią.

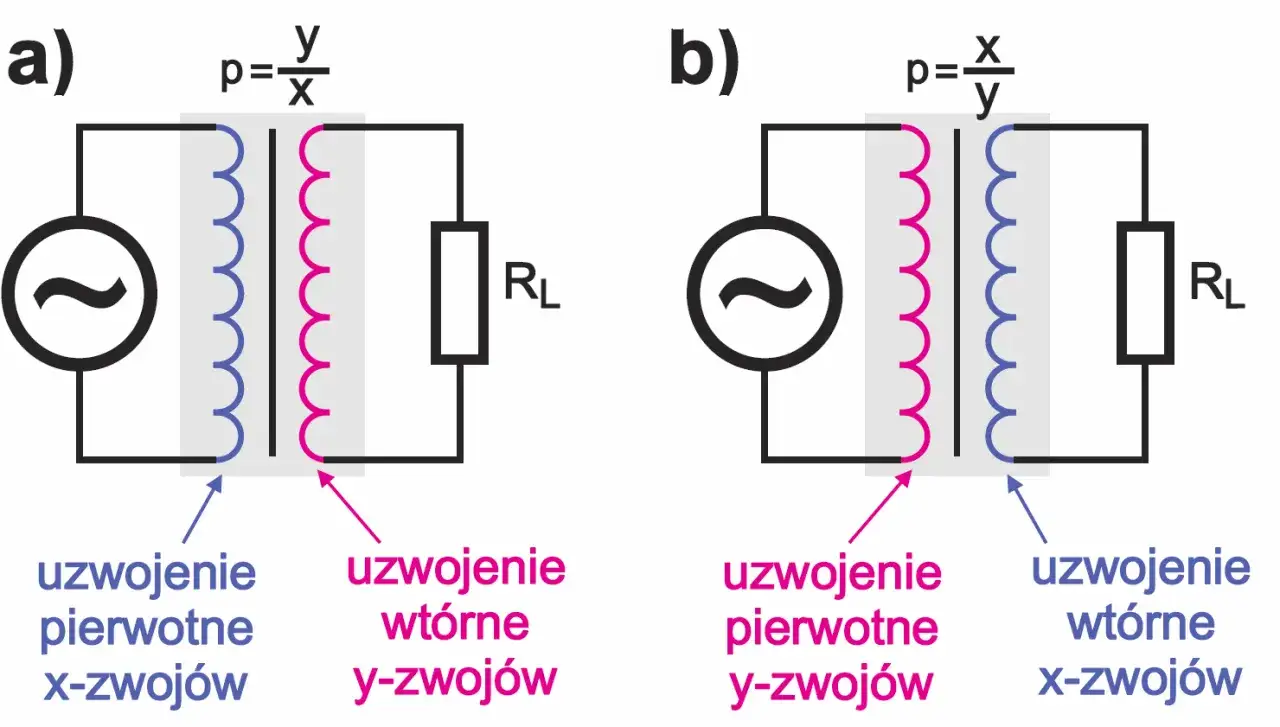

Co oznacza stosunek zwojów i jak zmienia napięcie

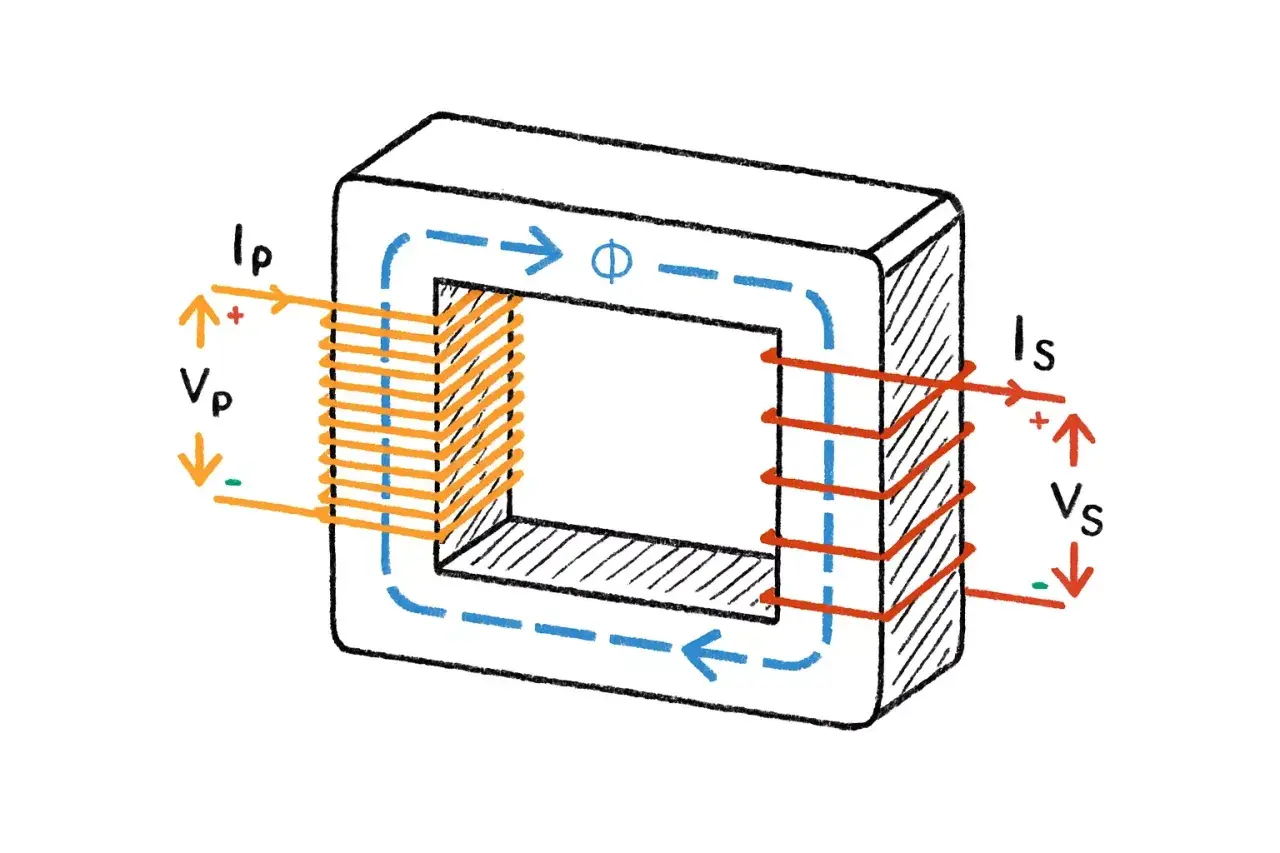

Ja patrzę na transformator od najprostszej strony: liczba zwojów na uzwojeniu pierwotnym i wtórnym wyznacza, jak zachowa się napięcie. W modelu idealnym stosunek napięć jest w przybliżeniu równy stosunkowi liczby zwojów. Jeśli po stronie wtórnej jest mniej zwojów, napięcie spada. Jeśli zwojów jest więcej, napięcie rośnie.
W praktyce oznacza to, że transformator nie „produkuje” energii z niczego. On tylko dopasowuje poziom napięcia i prądu do zadania, a moc przenosi z jednego obwodu do drugiego. To dlatego przy obniżeniu napięcia po stronie wtórnej prąd zwykle rośnie, a przy podniesieniu napięcia maleje. Dla czytelnika, który chce zrozumieć konwersję napięcia, to jest punkt wyjścia numer jeden.
| Wielkość | Zależność w modelu idealnym | Co to oznacza w praktyce |
|---|---|---|
| Napięcie | U1/U2 ≈ N1/N2 | Więcej zwojów po stronie wtórnej zwykle daje wyższe napięcie |
| Prąd | I1/I2 ≈ N2/N1 | Gdy napięcie rośnie, prąd po stronie wtórnej zwykle maleje |
| Moc | P1 ≈ P2 | Energia jest przenoszona, a nie wytwarzana |
Skoro już wiadomo, skąd bierze się ta zależność, przechodzę do prostego liczenia napięcia po stronie wtórnej.
Jak policzyć napięcie po stronie wtórnej bez zgadywania
Ja zwykle liczę to w trzech krokach: biorę napięcie wejściowe, ustalam wymagane napięcie wyjściowe i sprawdzam, jaki stosunek zwojów z tego wynika. Jeśli znam tylko jeden parametr, resztę można wyprowadzić ze wzoru. W transformatorze idealnym wystarczy zapamiętać prostą relację: U1/U2 = N1/N2.
Przykład jest bardzo prosty. Jeżeli na wejściu masz 230 V, a na wyjściu chcesz 24 V, to stosunek wynosi około 9,58:1. Innymi słowy, po stronie pierwotnej powinno być mniej więcej 9,6 razy więcej zwojów niż po stronie wtórnej. To samo działa w drugą stronę: gdy chcesz podnieść napięcie, przepis jest identyczny, tylko liczby odwracają rolę.
| Przykład | Obliczenie | Wniosek |
|---|---|---|
| 230 V do 24 V | 230 / 24 = 9,58 | Przełożenie około 9,6:1 |
| 400 V do 48 V | 400 / 48 = 8,33 | Przełożenie około 8,3:1 |
| 15 000 V do 400 V | 15 000 / 400 = 37,5 | Przełożenie 37,5:1 |
Jeśli układ jest trójfazowy, nie mieszam napięcia fazowego z międzyfazowym, bo to jeden z najczęstszych błędów przy doborze. W praktyce wystarczy chwilę sprawdzić, czy porównuję te same wielkości, a wynik przestaje wyglądać „magicznie”. To prowadzi prosto do pytania, gdzie taka zależność ma największe znaczenie w energetyce rozproszonej.
Dlaczego w fotowoltaice i magazynach energii to ma znaczenie
W instalacjach PV, magazynach energii i układach z falownikami przełożenie nie jest teoretycznym detalem. Ja traktuję je jako parametr, który wpływa na stabilność pracy całego systemu. Falownik oddaje energię na określonym poziomie napięcia, a transformator ma dopasować ją do sieci albo do odbiornika tak, by prądy, straty i warunki pracy były bezpieczne.
W polskich projektach często spotyka się układy 0,4 kV po stronie niskiego napięcia i 15 kV albo 20 kV po stronie średniego napięcia. Sama liczba nie wystarcza jednak do poprawnego doboru. Trzeba uwzględnić rzeczywiste napięcie w punkcie przyłączenia, tolerancję sieci i charakter obciążenia. W praktyce właśnie tu pojawia się różnica między projektem „na papierze” a instalacją, która naprawdę pracuje stabilnie.
- Niższe prądy po stronie niskiego napięcia oznaczają mniejsze straty w przewodach i mniejsze grzanie uzwojeń.
- Dobrze dobrane przełożenie ułatwia utrzymanie napięcia w zakresie akceptowanym przez falowniki.
- Zbyt ambitny dobór może wywołać wyłączenia przy wzroście napięcia w sieci.
- Regulacja zaczepowa daje pewien margines korekty, ale nie zastępuje właściwego projektu.
Jeśli mam wskazać jedną rzecz z praktyki, to tę: w energetyce rozproszonej nie liczy się wyłącznie nominalne przełożenie, ale też zapas na wahania napięcia. A to już prowadzi do tematu, dlaczego wynik w realnej instalacji często różni się od wzoru z notatek.
Dlaczego wynik z katalogu nie zawsze zgadza się z rzeczywistością
W teorii wszystko wygląda czysto, ale prawdziwy transformator pracuje pod obciążeniem, nagrzewa się i traci część energii na rezystancji uzwojeń oraz w rdzeniu. Dlatego napięcie mierzone na zaciskach nie zawsze będzie identyczne z wartością wynikającą z samego stosunku zwojów. Ja zawsze zakładam niewielkie odchylenie, zamiast udawać, że instalacja jest laboratoryjna.
Istotne są też zaczepy regulacyjne. W praktyce uzwojenie pierwotne bywa wyposażone w możliwość korekty napięcia, często rzędu ±2×2,5%. To nie jest ozdobnik w karcie katalogowej, tylko sposób na dopasowanie układu do sieci, która nie trzyma idealnie jednej wartości. Do tego dochodzi tolerancja napięcia w sieci, zwykle około ±5%, więc sam nominalny stosunek nigdy nie mówi całej prawdy.
| Co wpływa na wynik | Efekt w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Obciążenie | Napięcie na wyjściu może lekko spaść | Podczas pracy wynik jest inny niż w stanie jałowym |
| Straty w uzwojeniach | Rosną spadki napięcia i temperatura | Wpływa na sprawność i trwałość urządzenia |
| Zaczepy regulacyjne | Umożliwiają korektę napięcia | Pomagają dopasować transformator do sieci |
| Wahania napięcia w sieci | Rzeczywisty punkt pracy przesuwa się | Ma znaczenie dla falowników i jakości zasilania |
Gdy uwzględnię te odchylenia, dobór staje się dużo bardziej sensowny. I właśnie wtedy można przejść od teorii do praktycznej decyzji: jakie przełożenie wybrać dla konkretnego układu.
Jak dobrać przełożenie do konkretnej instalacji
Ja dobieram przełożenie od potrzeb, a nie od przyzwyczajenia. Najpierw pytam, jakie napięcie jest po stronie źródła, jakie po stronie odbiornika i czy po drodze pracuje falownik, magazyn energii albo odbiornik o wrażliwych parametrach. Dopiero potem sprawdzam, czy potrzebne jest obniżenie, podniesienie, czy tylko separacja galwaniczna bez zmiany poziomu napięcia.
- Sprawdź napięcie wejściowe i wyjściowe w tych samych jednostkach, najlepiej na poziomie wartości skutecznych.
- Ustal, czy liczysz układ jednofazowy, czy trójfazowy.
- Porównaj zakres pracy falownika, odbiornika albo sieci z napięciem wynikającym z przełożenia.
- Uwzględnij tolerancję sieci i ewentualne zaczepy regulacyjne.
- Przelicz prądy, bo to one decydują o kablach, zabezpieczeniach i stratach cieplnych.
| Cel | Co zwykle wybieram | Praktyczny komentarz |
|---|---|---|
| Obniżenie napięcia do odbiornika | Transformator obniżający | Przydatny w automatyce, zasilaniu pomocniczym i małych instalacjach |
| Podniesienie napięcia do sieci lub dłuższego przesyłu | Transformator podwyższający | Zmniejsza prąd i straty na przewodach |
| Oddzielenie obwodów bez zmiany poziomu napięcia | Układ 1:1 | Przydaje się przy separacji i poprawie bezpieczeństwa |
Jeśli projekt dotyczy PV, magazynu energii albo stacji ładowania, patrzę dodatkowo na warunki pracy falowników i na realne napięcie w punkcie przyłączenia. To właśnie tam przełożenie zaczyna wpływać nie tylko na elektrykę, ale też na ekonomikę całej inwestycji. A skoro o błędach mowa, przejdźmy do tych, które najłatwiej zepsują dobry projekt.
Najczęstsze błędy przy interpretacji i doborze
Najczęściej problem nie leży w samym wzorze, tylko w tym, że ktoś źle podstawia dane. Ja regularnie widzę te same potknięcia: mieszanie napięcia fazowego z międzyfazowym, zaokrąglanie przełożenia do „ładnej” liczby, ignorowanie spadków napięcia pod obciążeniem albo wybór transformatora wyłącznie pod napięcie, bez sprawdzenia mocy.
- Mylenie napięć fazowych i międzyfazowych prowadzi do błędnego wyniku już na starcie.
- Zakładanie idealnej sieci sprawia, że projekt nie uwzględnia realnych wahań napięcia.
- Pomijanie mocy i prądu kończy się przegrzewaniem albo niepotrzebnie dużymi stratami.
- Ignorowanie zaczepów odbiera możliwość korekty, która często ratuje projekt.
- Mylenie stanu jałowego z pracą pod obciążeniem daje zbyt optymistyczny obraz napięcia wyjściowego.
Jeśli ktoś pyta mnie, co jest najważniejsze, odpowiadam bez wahania: najpierw poprawny pomiar i poprawne jednostki, dopiero potem liczenie. To zwykle oszczędza więcej czasu niż najdokładniejszy arkusz z wzorami.
Co warto zapamiętać przy doborze transformatora do układu z falownikiem
Jeśli mam zostawić jedną praktyczną myśl, to taką: przełożenie dobiera się nie pod samą tabelkę, ale pod rzeczywiste warunki pracy. W systemach PV, magazynach energii i układach z falownikami ta decyzja wpływa na napięcie po stronie wyjściowej, prąd, straty i stabilność całego układu.
Dlatego przed wyborem zawsze sprawdzam trzy rzeczy: jakie napięcie naprawdę pojawia się w punkcie pracy, jaki prąd popłynie po stronie wtórnej i czy układ ma zapas regulacji. Dopiero wtedy konwersja napięcia jest nie tylko poprawna na papierze, ale też sensowna w eksploatacji.
