Połączenie szeregowe akumulatorów ma sens wtedy, gdy chcę podnieść napięcie banku, a nie jego pojemność. W instalacjach fotowoltaicznych i off-grid to często najprostszy sposób, żeby z 12 V zrobić 24 V albo 48 V bez zmiany całej koncepcji systemu. Poniżej wyjaśniam, jak to działa, jakie akumulatory można łączyć, czego nie mieszać i jak uniknąć błędów, które skracają żywotność całego zestawu.
Najważniejsze zasady, które trzeba znać przed złożeniem banku
- W szeregu sumuje się napięcie, a pojemność w Ah pozostaje taka sama jak w pojedynczym akumulatorze.
- Najbezpieczniej łączyć akumulatory tego samego typu, pojemności, wieku i stanu naładowania.
- W systemach PV wyższe napięcie oznacza niższy prąd, mniejsze straty i zwykle łatwiejszy dobór przewodów.
- Dla baterii litowych decyduje zgodność z BMS i instrukcją producenta, a dla kwasowo-ołowiowych ważny jest dobry balans całego łańcucha.
- Po montażu zawsze sprawdzam napięcie całego banku i napięcie każdej sztuki osobno.
Czym jest układ szeregowy i kiedy ma sens

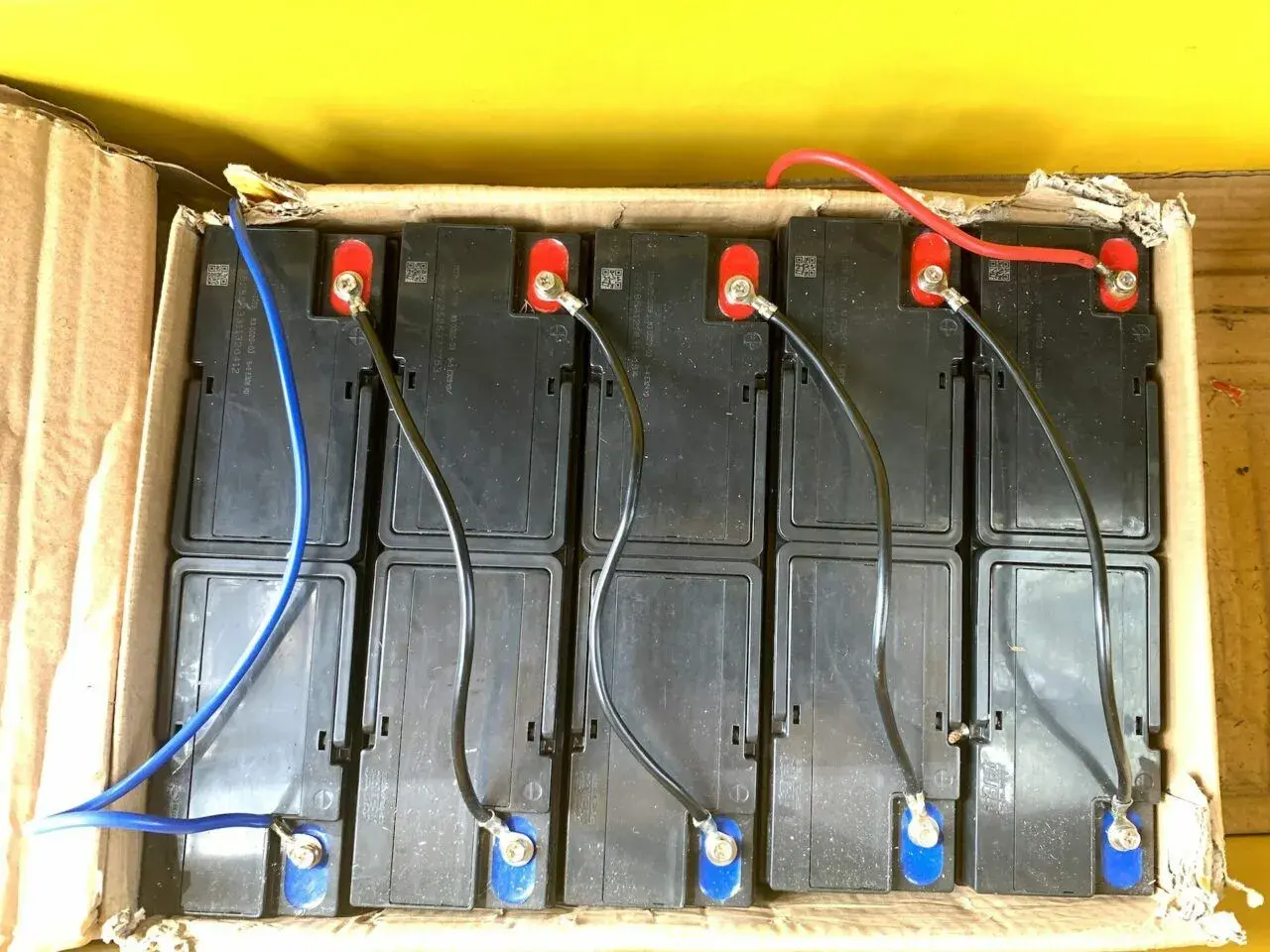

W układzie szeregowym łączę dodatni biegun jednego akumulatora z ujemnym biegunem następnego. W praktyce „doklejam” napięcia, ale nie zwiększam pojemności w Ah. To ważne, bo wiele osób intuicyjnie zakłada, że skoro są dwie baterie, to wszystko powinno się podwoić. Nie podwaja się jednak pojemność - podwaja się napięcie, a prąd w całym łańcuchu pozostaje taki sam.
Taki sposób łączenia wybieram wtedy, gdy urządzenie lub falownik wymaga wyższego napięcia niż pojedynczy akumulator potrafi dostarczyć. W fotowoltaice to codzienność: małe systemy pracują często na 12 V, ale gdy moc rośnie, rozsądniej przejść na 24 V lub 48 V. Dzięki temu spada prąd, a to od razu poprawia sprawność i ogranicza straty na przewodach.
Najkrócej mówiąc: szereg służy do budowania napięcia systemu, a nie do wydłużania czasu pracy przez zwiększenie Ah. To prowadzi prosto do liczb, bo bez nich łatwo pomylić się przy projektowaniu banku.
Jak zmieniają się napięcie, pojemność i energia
W szeregu obowiązują trzy proste zasady. Po pierwsze, napięcia się sumują. Po drugie, pojemność w Ah się nie zmienia. Po trzecie, realna energia magazynu rośnie, bo wzrasta napięcie całego zestawu. W praktyce liczę to tak: Wh = V × Ah.
Przykład jest prosty. Dwa akumulatory 12 V 100 Ah połączone szeregowo dają bank 24 V 100 Ah. To nadal 100 Ah, ale przy wyższym napięciu. Nominalnie taki zestaw ma 2400 Wh, czyli dwa razy więcej energii niż pojedyncza bateria 12 V 100 Ah, która ma około 1200 Wh. Jeżeli dołożę cztery identyczne baterie 12 V 100 Ah w szereg, otrzymam 48 V 100 Ah, czyli około 4800 Wh nominalnie.
| Przykład | Wynik banku | Co to oznacza w praktyce |
|---|---|---|
| 2 × 12 V 100 Ah | 24 V 100 Ah | Niższy prąd dla tej samej mocy i prostsza praca falownika 24 V |
| 4 × 12 V 100 Ah | 48 V 100 Ah | Lepszy wybór dla większych instalacji i dłuższych odcinków kabli |
| 2 × 6 V 200 Ah | 12 V 200 Ah | Popularny układ w większych bankach opartych na akumulatorach trakcyjnych |
Jeśli potrzebuję większej pojemności przy tym samym napięciu, sam szereg nie wystarczy. Wtedy wchodzi w grę połączenie równoległe albo układ szeregowo-równoległy. Gdy już widać tę różnicę, łatwiej ocenić, dlaczego w fotowoltaice tak często przechodzi się na 24 V i 48 V.
Dlaczego w fotowoltaice często wybiera się 24 V albo 48 V
W instalacjach PV patrzę przede wszystkim na prąd. Moc to w uproszczeniu napięcie razy prąd, więc jeśli podnoszę napięcie systemu, prąd spada. To ma bardzo praktyczne skutki: mniejsze spadki napięcia, mniejsze straty na kablach, łatwiejszy dobór zabezpieczeń i zwykle mniejsze przekroje przewodów. Dla tego samego odbiornika 1000 W prąd wygląda inaczej w zależności od napięcia systemowego: przy 12 V to około 83 A, przy 24 V około 42 A, a przy 48 V około 21 A.
Ta różnica nie jest akademicka. Przy 12 V wszystko robi się ciężkie, grube i wrażliwe na spadki napięcia. W 24 V systemie nadal da się wygodnie pracować w mniejszych instalacjach, a 48 V jest często rozsądniejszym wyborem tam, gdzie bank ma zasilać falownik o większej mocy albo pracować na dłuższych przewodach. Z drugiej strony, małe zestawy turystyczne, kamperowe czy oświetleniowe nadal potrafią sensownie działać na 12 V, bo tam skala problemu jest po prostu mniejsza.
Jeśli projektuję system od zera, najpierw ustalam napięcie pracy całej instalacji, a dopiero potem dobieram liczbę akumulatorów. To oszczędza nerwów, bo później wszystko - od ładowarki po bezpiecznik - da się dobrać konsekwentnie. Następny krok to poprawne wykonanie samego połączenia.
Jak wykonać połączenie krok po kroku
Przy montażu trzymam się prostego porządku. Najpierw upewniam się, że wszystkie akumulatory są tego samego typu i mają zbliżony stan naładowania. Potem odłączam odbiorniki, zabezpieczam pracę i dopiero łączę baterie. W szeregu nie ma tu miejsca na improwizację, bo jeden błąd może od razu obciążyć cały łańcuch.
- Sprawdzam zgodność akumulatorów: typ, napięcie nominalne, pojemność i zalecenia producenta.
- Ładuję każdy egzemplarz do podobnego poziomu, żeby startował z tego samego punktu.
- Łączę dodatni biegun pierwszego akumulatora z ujemnym biegunem drugiego.
- Jeśli jest więcej sztuk, powtarzam ten sam schemat do końca łańcucha.
- Do systemu podłączam skrajne bieguny banku, czyli pierwszy minus i ostatni plus.
- Montuję bezpiecznik i rozłącznik możliwie blisko dodatniego bieguna banku.
- Mierzę napięcie całego zestawu multimetrem, zanim obciążę go odbiornikiem.
Warto pamiętać o jednej rzeczy, którą początkujący często pomijają: do odbiornika zawsze idą skrajne końce szeregu. Nie podpina się instalacji „w środku” łańcucha, bo wtedy wprowadza się niepotrzebne nierówności. Po poprawnym złożeniu przechodzę do doboru samych baterii i osprzętu, bo tu najłatwiej zrobić kosztowny kompromis.
Jak dobrać baterie, przewody i zabezpieczenia

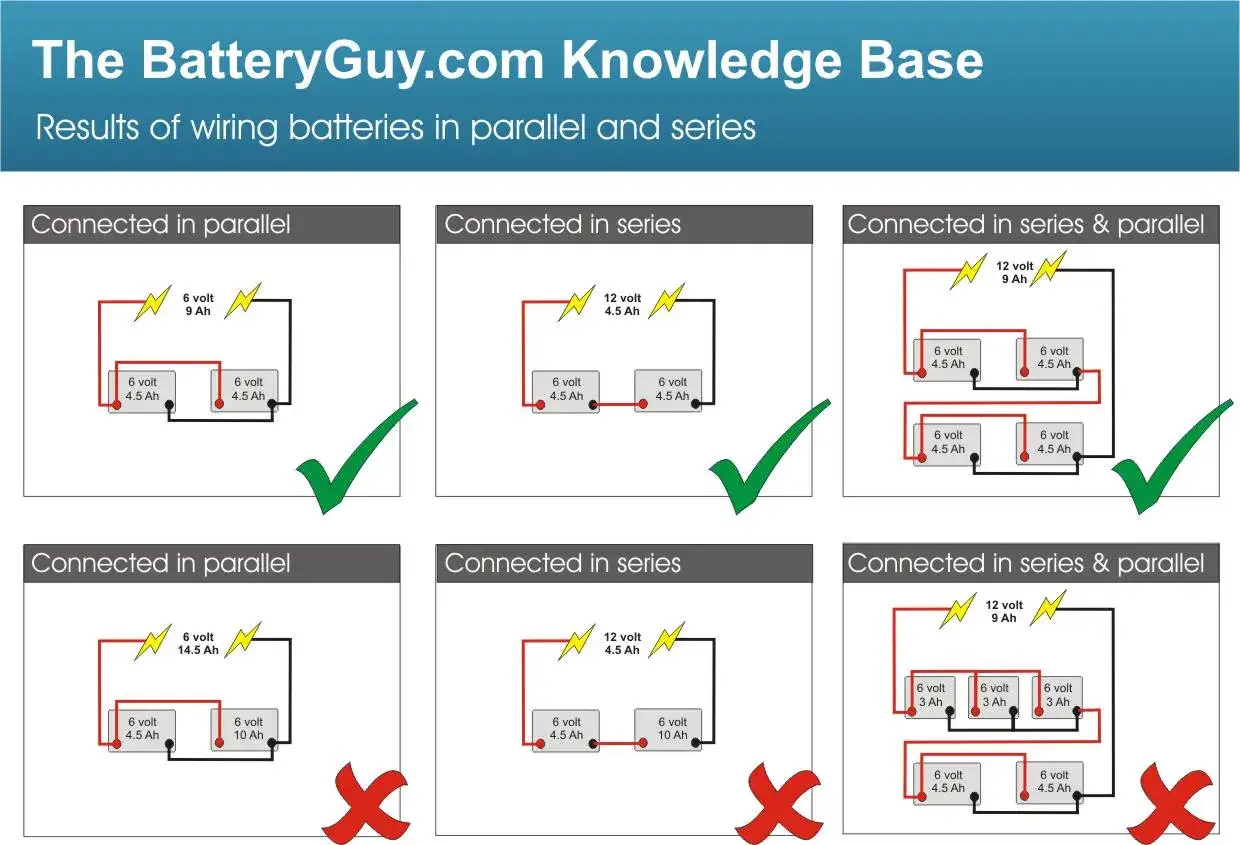

W szeregu wszystkie elementy pracują jak jeden organizm. To oznacza, że dobór nie może być przypadkowy. Zaczynam od chemii, potem patrzę na pojemność i wiek, a dopiero na końcu na osprzęt. Jeśli któryś parametr się nie zgadza, bank zwykle zaczyna działać nierówno, a słabsza sztuka ogranicza całość.
Akumulatory kwasowo-ołowiowe
Przy AGM, GEL i klasycznych akumulatorach zalewanych trzymam się zasady: ten sam typ, ta sama pojemność, najlepiej ten sam model i zbliżony wiek. W starszych bankach różnice w oporze wewnętrznym szybko powodują rozjazd napięć. Jeden akumulator ładuje się szybciej, drugi wolniej, a z czasem ta nierównowaga się pogłębia. Jeśli producent dopuszcza wyrównawcze ładowanie, robię to tylko zgodnie z jego zaleceniami i tylko dla odpowiedniej technologii, najczęściej dla akumulatorów zalewanych.
Przeczytaj również: Data produkcji akumulatora - Jak odczytać i uniknąć wpadki?
Akumulatory litowe
W litowych zestawach kluczowy jest BMS, czyli system zarządzania baterią. To on pilnuje napięć, temperatury i bezpieczeństwa pracy. Nie zakładam z góry, że każdy akumulator litowy można bezpiecznie łączyć w szereg z dowolnym innym. Sprawdzam instrukcję producenta, dopuszczalną liczbę sztuk w szeregu i to, czy system BMS został zaprojektowany właśnie do takiej pracy. Tu szczególnie nie mieszam różnych marek, modeli ani starych i nowych egzemplarzy.
Do tego dochodzi osprzęt. W szeregu prąd jest taki sam przez cały łańcuch, więc przewody, konektory i bezpiecznik dobieram do realnego prądu odbiornika albo ładowarki, a nie do liczby akumulatorów. Jeśli przewody są za cienkie, nawet dobrze złożony bank będzie tracił energię na ciepło. Jeśli zabezpieczenie jest zbyt słabe albo za daleko od źródła, rośnie ryzyko uszkodzeń przy zwarciu. Po tym etapie zostaje już tylko sprawdzenie, gdzie ludzie najczęściej popełniają błędy.
Najczęstsze błędy, które skracają życie banku
W praktyce widzę kilka powtarzalnych problemów. Żaden z nich nie wygląda groźnie na pierwszy rzut oka, ale każdy potrafi skrócić żywotność całego układu.
- Mieszanie różnych akumulatorów - inny wiek, pojemność albo chemia powodują nierówne ładowanie i rozładowanie.
- Brak wstępnego wyrównania stanu naładowania - bank startuje z różnymi napięciami i od początku pracuje nierówno.
- Łączenie bez zabezpieczenia - brak bezpiecznika i rozłącznika utrudnia reakcję na zwarcie lub awarię.
- Zbyt mały przekrój przewodów - rosną straty, spadki napięcia i temperatura połączeń.
- Ignorowanie słabszej sztuki - jeden słaby akumulator ogranicza cały szereg i zwykle psuje się jako pierwszy.
Jeśli po kilku cyklach widzę, że napięcia zaczynają się rozjeżdżać, nie czekam na „samo się wyrówna”. W szeregu to rzadko działa. Lepiej od razu sprawdzić pojedyncze sztuki i zlokalizować problem, niż wymieniać pół banku po fakcie. Ostatni etap to kontrola po uruchomieniu, bo właśnie wtedy wychodzą drobne różnice, których nie widać na stole montażowym.
Co sprawdzam po uruchomieniu, żeby nie skrócić mu życia
Po pierwszym uruchomieniu robię prostą, ale skuteczną kontrolę. Mierzę napięcie całego banku, a potem napięcie każdego akumulatora osobno. Jeśli różnice są wyraźne, szukam przyczyny od razu, zanim zestaw wejdzie w regularną pracę. Sprawdzam też, czy ładowarka i falownik mają ustawione parametry zgodne z konkretną technologią baterii, bo błędne napięcia ładowania potrafią zniszczyć nawet dobrze zmontowany układ.
W instalacjach z akumulatorami kwasowo-ołowiowymi obserwuję, czy bank nie wymaga wyrównania i czy nie pojawia się trwała nierówność między sztukami. Przy litowych zwracam uwagę na komunikaty BMS, temperaturę i zachowanie przy większym obciążeniu. Dobrą praktyką jest też krótki test pod obciążeniem: jeśli jeden element grzeje się bardziej, szybciej siada albo reaguje inaczej niż pozostałe, lepiej zatrzymać się na etapie diagnostyki niż czekać na awarię.
Najbardziej opłaca mi się myśleć o banku jako o jednym systemie, nie o zbiorze przypadkowo połączonych baterii. Gdy napięcie systemu, chemia, ładowanie i zabezpieczenia są ze sobą spójne, układ działa przewidywalnie i ma szansę pracować długo bez niepotrzebnych strat.
