Peltier - jak działa chłodzenie termoelektryczne? Poradnik

Chłodzenie termoelektryczne jest proste w idei, ale zdradliwe w projekcie: mały moduł potrafi pracować cicho, bez czynnika chłodniczego i z zasilania stałoprądowego, lecz tylko wtedy, gdy cały układ jest dobrze policzony. To tekst o tym, jak działa ogniwo peltiera, gdzie ma sens w urządzeniach energetycznych i dlaczego w praktyce zwykle wygrywa albo przegrywa nie sam katalogowy parametr, tylko sposób odprowadzania ciepła. Wyjaśniam budowę, zasadę pracy, ograniczenia, typowe błędy i to, jak dobrać zasilanie oraz radiator do zastosowań 12 V, 24 V i off-grid.

Jak działa moduł termoelektryczny

W środku takiego elementu znajdują się pary półprzewodników typu p i n, połączone elektrycznie szeregowo i termicznie w taki sposób, by jedna płytka ceramiczna odbierała ciepło, a druga je oddawała. Gdy przepuszczam przez nie prąd stały, jedna strona się ochładza, a druga nagrzewa. To nie jest „produkcja zimna” z niczego, tylko pompa ciepła, która transportuje energię z jednego miejsca do drugiego.

Najważniejsze jest to, że kierunek pracy można odwrócić. Po zmianie polaryzacji zamieniają się strony gorąca i zimna, więc ten sam układ może działać jako chłodzenie albo jako niewielki element grzewczy. W praktyce daje to sporą elastyczność, ale też wymaga sterownika, który umie podać odpowiedni prąd i nie doprowadzić do przeciążenia modułu.

Jeśli mam opisać to jednym zdaniem: elektronika steruje przepływem ciepła, a nie samą temperaturą otoczenia. I właśnie dlatego konstrukcja wokół modułu ma większe znaczenie niż sama płytka - o tym za chwilę.

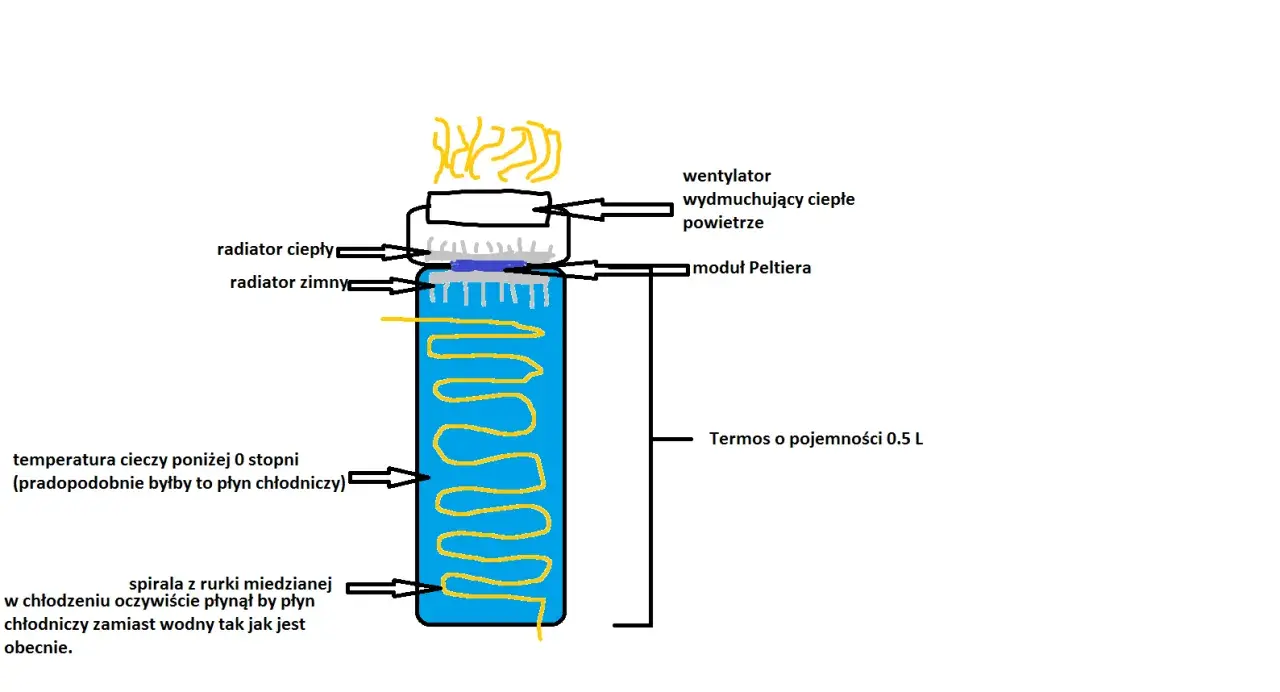

Z czego składa się układ i co naprawdę ogranicza wydajność

Sam element termoelektryczny jest tylko częścią całego systemu. W realnym urządzeniu liczy się nie tylko płytka, lecz także sposób przekazania ciepła do otoczenia. Jeśli którakolwiek warstwa po drodze zawiedzie, efektywność spada natychmiast i żaden „mocniejszy” moduł tego nie naprawi.

W praktyce najczęściej przegrywa nie sam moduł, tylko strona gorąca. Jeżeli radiator nie nadąża z oddawaniem ciepła, temperatura rośnie po obu stronach, a chłodzenie staje się coraz słabsze. Dlatego przy projektowaniu patrzę najpierw na rezystancję termiczną radiatora, a dopiero potem na „moc” samego modułu. To prowadzi prosto do pytania, kiedy taka technologia rzeczywiście ma sens.

Gdzie ta technologia wygrywa, a gdzie przegrywa

W małych urządzeniach termoelektryka ma kilka mocnych stron: jest cicha, kompaktowa, nie potrzebuje czynnika chłodniczego i dobrze współpracuje z zasilaniem DC. To dlatego spotyka się ją w przenośnych chłodziarkach, obudowach elektroniki, urządzeniach pomiarowych, małych schładzanych komorach i w sprzęcie, który ma działać z instalacji 12 V lub 24 V. W systemach z fotowoltaiką plus jest oczywisty: zasilanie stałoprądowe bywa naturalne, a prostota mechaniczna zmniejsza liczbę elementów podatnych na awarię.

Jeśli jednak celem jest tanie i wydajne chłodzenie dużej przestrzeni albo długotrwała praca przy dużej różnicy temperatur, układ sprężarkowy zwykle wygrywa bez dyskusji. Daje lepszą sprawność, stabilniejsze warunki pracy i niższy koszt uzyskanego chłodu. Właśnie dlatego nie lubię na siłę promować termoelektryki jako zamiennika wszystkiego - ona ma swoje miejsce, ale tylko tam, gdzie jej zalety naprawdę coś dają.

Jeśli mam to uprościć, termoelektryka wygrywa tam, gdzie liczą się gabaryt, cisza i precyzja, a przegrywa tam, gdzie najważniejsza jest energooszczędność przy większej skali. I to prowadzi do sedna: od czego zależy realna wydajność, a nie tylko wynik z katalogu.

Od czego zależy realna sprawność i zużycie prądu

Najważniejszy parametr to różnica temperatur między stroną zimną i gorącą, czyli ΔT. Im większa ta różnica, tym trudniej modułowi przenosić kolejne porcje ciepła. W idealnych warunkach potrafi wyglądać bardzo dobrze, ale w rzeczywistym układzie jego możliwości szybko maleją wraz ze wzrostem obciążenia i temperatury otoczenia.

Drugim krytycznym parametrem jest COP, czyli stosunek uzyskanego efektu chłodniczego do pobranej energii elektrycznej. W praktyce to właśnie on mówi mi, czy układ jest sensowny energetycznie, czy tylko robi wrażenie na papierze. W systemach termoelektrycznych COP bywa po prostu niski, więc każdy dodatkowy wat strat ma znaczenie.

• Prąd zasilania - zbyt wysoki nie musi poprawić chłodzenia, bo rosną też straty własne modułu.
• Jakość odprowadzenia ciepła - słaby radiator potrafi zabić efekt szybciej niż zły dobór samej płytki.
• Izolacja termiczna obudowy - ogranicza dopływ ciepła z otoczenia i często daje większy zysk niż dokładanie kolejnych amperów.
• Temperatura otoczenia - im wyższa, tym trudniej utrzymać stabilny wynik po stronie zimnej.
• Sterowanie - praca z czujnikiem temperatury i kontrolą prądu jest znacznie rozsądniejsza niż „na stałe, na maksimum”.

W małych projektach najczęstszy błąd polega na tym, że ktoś liczy tylko moc modułu, a pomija cały bilans cieplny układu. Tymczasem dla dobrego wyniku liczy się suma: pobór, straty na połączeniach, izolacja, temperatura otoczenia i jakość sterowania. Z tego wynika następny krok: jak taki układ zaprojektować, żeby naprawdę działał.

Jak dobrać zasilanie i chłodzenie bez marnowania energii

Jeśli projektuję układ z modułem termoelektrycznym, idę zawsze tą samą ścieżką. Najpierw określam, ile ciepła trzeba odebrać, potem sprawdzam, jaki spadek temperatury jest naprawdę potrzebny, a dopiero na końcu dobieram zasilanie i radiator. To ważne, bo zbyt mocny moduł bez porządnego chłodzenia strony gorącej nie da lepszego efektu niż dobrze policzony, mniejszy element.

1. Policz obciążenie cieplne urządzenia, a nie tylko jego objętość.
2. Dobierz moduł do napięcia i prądu, które są dostępne w instalacji, na przykład 12 V albo 24 V.
3. Zaplanuj radiator o niskiej rezystancji cieplnej i sprawdź, czy potrzebny będzie wentylator.
4. Dodaj sterowanie prądowe lub PWM z czujnikiem temperatury, zamiast zasilać układ „na sztywno”.
5. Uwzględnij kondensację pary wodnej, bo schłodzona strona potrafi zejść poniżej punktu rosy.
6. W systemie PV lub bateryjnym przewidź zapas mocy oraz stabilizację, bo zmiany napięcia mocno wpływają na pracę modułu.

W przypadku zastosowań off-grid lub mobilnych szczególnie cenię to, że cały układ pozostaje po stronie DC. To upraszcza integrację z akumulatorem, przetwornicą czy kontrolerem ładowania, ale nie zwalnia z myślenia o sprawności. Jeśli sterownik pobiera dużo energii albo radiator jest źle zaprojektowany, zysk z prostoty szybko znika.

W praktyce lepiej działa układ umiarkowanie mocny, ale dobrze kontrolowany, niż maksymalnie przewymiarowany moduł pracujący bez nadzoru. I właśnie w takim miejscu najłatwiej popełnić błędy montażowe.

Najczęstsze błędy przy montażu i użytkowaniu

W projektach, które trafiają do poprawki, widzę bardzo podobny zestaw problemów. Sam moduł jest zwykle dobry, ale cała reszta jest za słaba albo złożona bez myślenia o przepływie ciepła. To typowy scenariusz: sprzęt działa przez chwilę, po czym wydajność spada, a pobór prądu zostaje wysoki.

• Brak dobrej pasty termoprzewodzącej - pojawiają się mikroszczeliny i rośnie opór cieplny.
• Za mały radiator - strona gorąca nagrzewa się szybciej, niż układ zdąży oddać energię do otoczenia.
• Zbyt wysoki prąd bez kontroli - chłodzenie nie rośnie proporcjonalnie, a straty własne szybko się zwiększają.
• Nieprawidłowy docisk - moduł pracuje nierówno i może ulec uszkodzeniu mechanicznemu.
• Brak zabezpieczenia przed kondensacją - wilgoć potrafi uszkodzić elektronikę szybciej niż sama temperatura.
• Zbyt ambitne oczekiwania - próba schłodzenia dużej przestrzeni kończy się wysokim poborem energii i rozczarowaniem.

Jest też błąd bardziej subtelny: ludzie często zakładają, że po odwróceniu polaryzacji wszystko będzie działało „tak samo, tylko w drugą stronę”. To nieprawda. Zmienia się nie tylko kierunek pracy, ale też układ strat i wymagania wobec odprowadzania ciepła. Dlatego zanim ktoś włączy taki element do projektu, powinien wiedzieć, kiedy ta technologia ma sens, a kiedy tylko podnosi rachunek energetyczny.

Kiedy ten układ naprawdę pomaga, a kiedy tylko zużywa prąd

Ja traktuję rozwiązania termoelektryczne jako narzędzie do zadań precyzyjnych, małych i dobrze kontrolowanych. Jeśli potrzebujesz ciszy, kompaktowej konstrukcji, prostego zasilania DC i chłodzenia niewielkiej objętości, to jest bardzo rozsądny kierunek. Jeśli jednak priorytetem jest najwyższa efektywność i długotrwała praca z dużym obciążeniem, lepiej spojrzeć w stronę klasycznej sprężarki albo innego sposobu zarządzania ciepłem.

• Wybieram ten typ chłodzenia, gdy liczą się małe gabaryty i brak ruchomych części.
• Wybieram go, gdy chcę precyzyjnie stabilizować temperaturę elektroniki albo małej komory.
• Odrzucam go, gdy celem jest najtańsze energetycznie chłodzenie większej przestrzeni.
• Odrzucam go, gdy projekt ma pracować długo z ograniczonym budżetem energii.

W instalacjach opartych o fotowoltaikę, akumulatory lub inne źródła DC ten kompromis bywa bardzo praktyczny, ale nie wolno go mylić z rozwiązaniem uniwersalnym. Moim zdaniem największa wartość tego układu polega nie na tym, że „zastępuje lodówkę”, tylko na tym, że w małej skali daje kontrolę, której inne metody nie zapewniają tak prosto. Jeśli podejdziesz do niego jak do wyspecjalizowanej pompy ciepła, a nie jak do cudownego zamiennika wszystkiego, wykorzystasz jego realny potencjał.
