Obwód SELV to jeden z tych elementów instalacji, które wyglądają prosto, a w praktyce decydują o bezpieczeństwie użytkownika. Samo niskie napięcie nie wystarcza: liczy się jeszcze separacja od sieci, brak połączenia z ziemią i to, czy awaria nie przeniesie niebezpiecznego potencjału na części dostępne dotykiem. Poniżej rozkładam ten temat na definicję, wymagania, różnice względem PELV i FELV oraz przykłady z elektryki i fotowoltaiki.
Najważniejsze informacje o bezpiecznym bardzo niskim napięciu
- SELV to obwód bardzo niskiego napięcia z galwaniczną separacją od zasilania i bez niebezpiecznego połączenia z ziemią.
- Za granicę przyjmuje się zwykle 50 V AC albo 120 V DC bez istotnych tętnień, ale sam limit napięcia nie załatwia sprawy.
- Nie każdy układ 12 V, 24 V czy 48 V jest SELV - o bezpieczeństwie decydują też źródło zasilania, izolacja i sposób prowadzenia przewodów.
- W praktyce najczęściej myli się SELV z PELV oraz FELV, choć to trzy różne poziomy ochrony.
- W fotowoltaice i automatyce budynkowej SELV pojawia się głównie w obwodach sterowania, sygnalizacji i komunikacji, a nie na głównych torach mocy.
Czym jest SELV i dlaczego sam niski volt nie wystarcza
SELV, czyli Safety Extra-Low Voltage, to obwód bardzo niskiego napięcia bezpiecznego zaprojektowany tak, by pojedyncza awaria nie mogła przenieść groźnego napięcia na części dostępne dotykiem. W definicji IEC chodzi o napięcie przemienne do 50 V RMS albo napięcie stałe bez istotnych tętnień do 120 V, mierzone między przewodami albo między przewodem a ziemią odniesienia. To ważne, ale jeszcze ważniejsze jest to, że taki układ musi być odseparowany od zasilania sieciowego w sposób galwaniczny.
Właśnie tu pojawia się najczęstsze nieporozumienie: niskie napięcie nie oznacza automatycznie SELV. Widziałem wiele układów 12 V lub 24 V, które były tylko pozornie bezpieczne, bo miały wspólną referencję z innym obwodem, niepewne zasilanie albo przewody prowadzone bez kontroli izolacji. W instalacjach fotowoltaicznych to szczególnie ważne, bo po stronie modułów i stringów napięcia są zwykle dużo wyższe, a SELV dotyczy głównie obwodów pomocniczych, sterowania i komunikacji.
W polskich projektach odniesienie zwykle prowadzi do PN-EN 61140 oraz odpowiednich części PN-HD 60364. Dla praktyka oznacza to jedno: trzeba patrzeć nie tylko na wartość napięcia, ale na cały sposób zbudowania obwodu. To właśnie odróżnia porządny projekt od instalacji, która tylko wygląda „niskonapięciowo”.
Żeby zobaczyć, co dokładnie musi się zgadzać, przechodzę do wymagań technicznych. Bez nich sama etykieta na zasilaczu niewiele znaczy.
Jakie wymagania musi spełniać obwód SELV

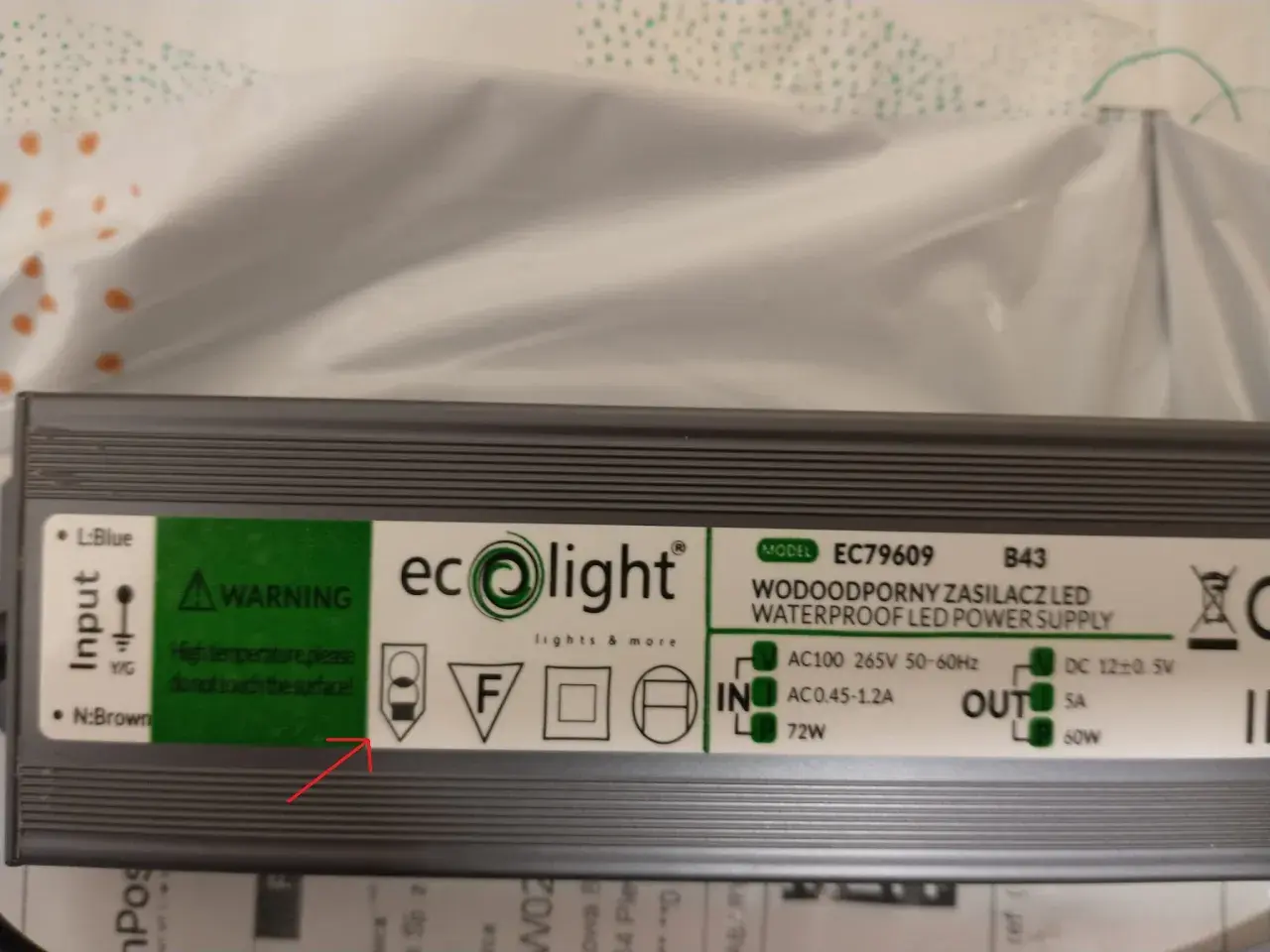

Ja sprawdzam taki układ w czterech miejscach: na źródle zasilania, na trasie przewodu, na osprzęcie i na połączeniach z innymi obwodami. Dopiero suma tych elementów daje ochronę przeciwporażeniową, a nie sam napis „12 V” albo „24 V” na obudowie.
Źródło zasilania musi zapewniać separację
Źródło może być transformatorem bezpieczeństwa, zasilaczem z odpowiednią izolacją, przetwornicą DC-DC albo baterią, ale tylko wtedy, gdy zachowana jest wymagana separacja od sieci i od innych obwodów. Kluczowa jest separacja galwaniczna, czyli brak bezpośredniego połączenia przewodzącego między stroną zasilania a stroną użytkową. Jeśli ta bariera jest słaba albo nie ma jej wcale, układ przestaje spełniać funkcję ochronną.
Żaden przewód roboczy nie powinien tworzyć drogi do ziemi
W SELV dostępne części przewodzące nie mogą być połączone z ochronnym przewodem PE ani z ziemią. To nie jest kosmetyka projektowa, tylko sedno ochrony. Jeżeli ktoś „dla porządku” uziemi jeden biegun, zmienia charakter całego układu. Wtedy często nie mówimy już o SELV, tylko o innym rozwiązaniu z dodatkowymi warunkami, zwykle PELV.
Wspólne trasy kablowe wymagają dyscypliny
Jeżeli przewody SELV biegną razem z przewodami o wyższym napięciu, trzeba zachować izolację odpowiednią do najwyższego napięcia w wiązce i stosować rozwiązania przewidziane przez normy. W praktyce najbezpieczniej jest prowadzić takie obwody osobno. Gdy to się nie da, trzeba pilnować nie tylko izolacji, ale też złącz, peszli, przepustów i samego sposobu mocowania. Jeden słaby element potrafi zniszczyć cały zamysł ochrony.
Przeczytaj również: Problemy z alternatorem objawy, które mogą zrujnować Twój samochód
Osprzęt musi pasować do funkcji, a nie tylko do napięcia
Gniazdo, złączka, przekaźnik, czujnik, obudowa czy listwa zaciskowa muszą być dobrane do tego konkretnego typu obwodu. Samo napięcie znamionowe nie wystarcza, bo liczy się także izolacja, stopień ochrony i możliwość przypadkowego kontaktu z częściami czynnymi. W wilgotnych miejscach, na zewnątrz albo w pobliżu instalacji PV detale montażowe robią różnicę większą niż deklaracje z katalogu.
Jeśli chcesz szybko odróżnić SELV od innych rozwiązań, przydaje się proste porównanie. W praktyce właśnie tu najłatwiej widać, gdzie kończy się bezpieczeństwo oparte na separacji, a zaczyna układ wymagający dodatkowych środków.
Czym różni się SELV od PELV i FELV
| Cecha | SELV | PELV | FELV |
|---|---|---|---|
| Połączenie z ziemią | Nie | Możliwe, jeśli jest potrzebne funkcjonalnie | Brak gwarancji pełnej ochrony |
| Separacja od innych obwodów | Wymagana galwaniczna | Wymagana galwaniczna | Nie spełnia pełnych wymagań ochronnych |
| Rola w ochronie przeciwporażeniowej | Samodzielny środek ochrony | Samodzielny środek z dopuszczonym uziemieniem | Nie jest samodzielnym środkiem ochrony |
| Typowe zastosowanie | Sterowanie, sygnalizacja, mała automatyka, czujniki | Obwody pomocnicze wymagające odniesienia do PE | Układy niskonapięciowe bez pełnej separacji |
| Najczęstszy błąd | Uznanie każdego 12 V za SELV | Mylenie z SELV | Traktowanie jak bezpiecznego standardu |
Najkrócej ujmując: SELV chroni przez separację i brak odniesienia do ziemi, PELV dopuszcza uziemienie w określonych warunkach, a FELV nie daje pełnej ochrony samą konstrukcją napięciową. To rozróżnienie ma znaczenie nie tylko w projekcie, ale też w odbiorze i późniejszych modernizacjach. Jeśli ktoś dołoży nowy moduł „na szybko”, łatwo przesuwa układ z jednej kategorii do drugiej, nawet o tym nie wiedząc.
Właśnie dlatego ten temat wraca zarówno w domach, jak i w instalacjach fotowoltaicznych. Tam, gdzie pojawia się automatyka, czujniki i zasilanie pomocnicze, SELV bywa bardzo sensowny, ale tylko pod warunkiem, że cały układ został zaprojektowany konsekwentnie.
Gdzie spotykam to rozwiązanie w elektryce i fotowoltaice
W domu SELV pojawia się częściej, niż wiele osób zakłada. Widzę go w domofonach, dzwonkach, czujkach, prostych układach LED, sterowaniu roletami, zasilaniu elektroniki alarmowej i w części automatyki bram. W takich aplikacjach chodzi nie tylko o wygodę, ale o to, żeby dotyk użytkownika nie tworzył ryzyka porażenia, nawet jeśli jedna rzecz w układzie ulegnie uszkodzeniu.
- Dom i budynek - niskonapięciowe sterowanie daje większy margines bezpieczeństwa w miejscach, gdzie użytkownik dotyka urządzeń codziennie.
- Automatyka i sterowanie - czujniki, przyciski, sygnalizacja i komunikacja często korzystają z bardzo niskiego napięcia, bo to upraszcza obsługę i ogranicza skutki błędu.
- Fotowoltaika - SELV ma sens w obwodach pomocniczych falownika, monitoringu, BMS, komunikacji i zasilaniu elektroniki, ale nie na głównych torach mocy stringów PV.
W instalacjach PV to rozróżnienie jest szczególnie ważne. Main stringi potrafią pracować przy bardzo wysokim napięciu DC, więc nie ma tu mowy o „bezpiecznym niskim napięciu” w sensie SELV. Natomiast obwody pomocnicze - na przykład czujniki temperatury, moduły komunikacyjne, interfejs użytkownika czy część zasilania sterowania - mogą i powinny korzystać z lepiej odseparowanego, niskonapięciowego rozwiązania. To ogranicza ryzyko serwisowe i ułatwia eksploatację.
Jeżeli napięcie jest tylko częścią historii, to naturalnie pojawia się pytanie o typowe błędy. I właśnie tam najczęściej pęka cały projekt.
Najczęstsze błędy, które psują bezpieczeństwo
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że niski volt sam w sobie rozwiązuje temat. W praktyce to za mało. Oto błędy, które pojawiają się najczęściej i które najłatwiej zlekceważyć na etapie montażu:
- Mylenie niskiego napięcia z SELV - układ 24 V z przypadkowym zasilaczem nie staje się automatycznie bezpieczny tylko dlatego, że jest „niskonapięciowy”.
- Nieplanowane uziemienie jednego przewodu - często wynika z wygody montażu, ale może zmienić charakter układu i odebrać mu cechy ochronne.
- Mieszanie obwodów bez kontroli izolacji - wspólna trasa kablowa bez właściwego doboru izolacji i osprzętu to proszenie się o kłopot.
- Stosowanie zwykłego zasilacza zamiast źródła separowanego - szczególnie ryzykowne tam, gdzie zasilanie pracuje blisko obwodów sieciowych lub w wilgotnym środowisku.
- Ignorowanie osprzętu pośredniego - nawet poprawny zasilacz nie pomoże, jeśli złączka, przekaźnik albo obudowa nie mają odpowiednich parametrów.
- Uznawanie każdego obwodu pomocniczego w PV za bezpieczny - w systemach fotowoltaicznych granica między elektroniką sterującą a obwodami mocy musi być bardzo wyraźna.
Najkrócej mówiąc: problem rzadko leży w samym napięciu, częściej w detalach montażowych i w tym, jak szybko instalacja została później rozbudowana. Dlatego po montażu nie kończę na oględzinach. Sprawdzam jeszcze, czy układ nadal zachowuje założony poziom ochrony.
Jak sprawdzam, czy instalacja naprawdę spełnia założenia
Odbiór takiego obwodu traktuję jako weryfikację całego łańcucha ochrony, a nie jednego punktu pomiarowego. Sam pomiar napięcia to za mało, bo układ może mieć poprawne wartości w chwili testu, a i tak być źle zaprojektowany pod kątem awarii lub modernizacji.
| Co sprawdzam | Dokumentację źródła zasilania, izolację, oznaczenia, trasy kablowe, połączenia z PE i stan osprzętu. |
|---|---|
| Co mierzę | Napięcie pod obciążeniem, polaryzację, ciągłość przewodów ochronnych tam, gdzie występują, oraz brak nieplanowanego połączenia z ziemią. |
| Co mnie nie uspokaja | Sam napis 12 V albo 24 V na obudowie, jeśli nie widzę separacji i warunków montażu. |
Jeżeli układ ma znaczenie dla bezpieczeństwa ludzi albo pracuje w trudnym środowisku, oględziny bez dokumentacji są po prostu zbyt słabą metodą. Ja zawsze chcę widzieć, skąd bierze się separacja, jak poprowadzono przewody i czy połączenia z innymi systemami nie otworzyły niechcianej drogi do ziemi. To właśnie takie szczegóły przesądzają, czy obwód nadal jest SELV, czy tylko tak wygląda.
Jak projektować niskonapięciowy układ, żeby nie kupić sobie pozornego bezpieczeństwa
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: SELV projektuje się jako system, a nie jako pojedyncze napięcie. To oznacza, że źródło, przewody, złącza, obudowy i późniejsze rozbudowy muszą być spójne od początku do końca.
- Dobieram źródło z jasnym opisem separacji i sposobu pracy na wyjściu.
- Rozdzielam trasy SELV od przewodów sieciowych już na etapie projektu, a nie dopiero na budowie.
- Nie oszczędzam na złączach i obudowach, bo to one najczęściej psują założenia z dokumentacji.
- W układach PV nie zakładam, że każde niskie napięcie po stronie pomocniczej pozostanie bezpieczne po dołożeniu magazynu energii, przetwornicy albo nowego sterownika.
- Po każdej modernizacji wracam do całego toru, a nie tylko do nowego modułu.
To zwykle wystarcza, żeby uniknąć najdroższego błędu w elektryce: sytuacji, w której instalacja wygląda na bezpieczną, ale przestaje nią być po pierwszej zmianie. Właśnie dlatego przy bardzo niskim napięciu najbardziej opłaca się myśleć o separacji, a dopiero potem o samej wartości V.
