W dobrze zaprojektowanej instalacji elektrycznej rezerwa zasilania nie jest dodatkiem, tylko elementem ciągłości pracy. Układ SZR automatycznie przełącza odbiory na drugie źródło, gdy pierwsze znika albo nie trzyma parametrów, dzięki czemu przestój bywa tylko krótkim przełączeniem, a nie pełną awarią. W tym artykule pokazuję, jak ten mechanizm działa, gdzie ma sens, z czym go nie mylić i na co uważać przy projekcie rozdziału energii.
Najważniejsze rzeczy, które warto wiedzieć o automatycznej rezerwie zasilania
- Układ SZR nie wytwarza energii, tylko automatycznie przełącza odbiór między źródłem podstawowym a rezerwowym.
- Najczęściej reaguje na zanik napięcia, zanik fazy, spadek parametrów albo awarię po stronie źródła podstawowego.
- W praktyce może współpracować z siecią, agregatem, UPS-em, magazynem energii lub falownikiem hybrydowym.
- Opóźnienia i logika przełączenia są ważne tak samo jak sam łącznik, bo chronią przed fałszywymi zadziałaniami.
- Sama automatyka nie zastąpi UPS-a tam, gdzie nie może być żadnej przerwy w zasilaniu.

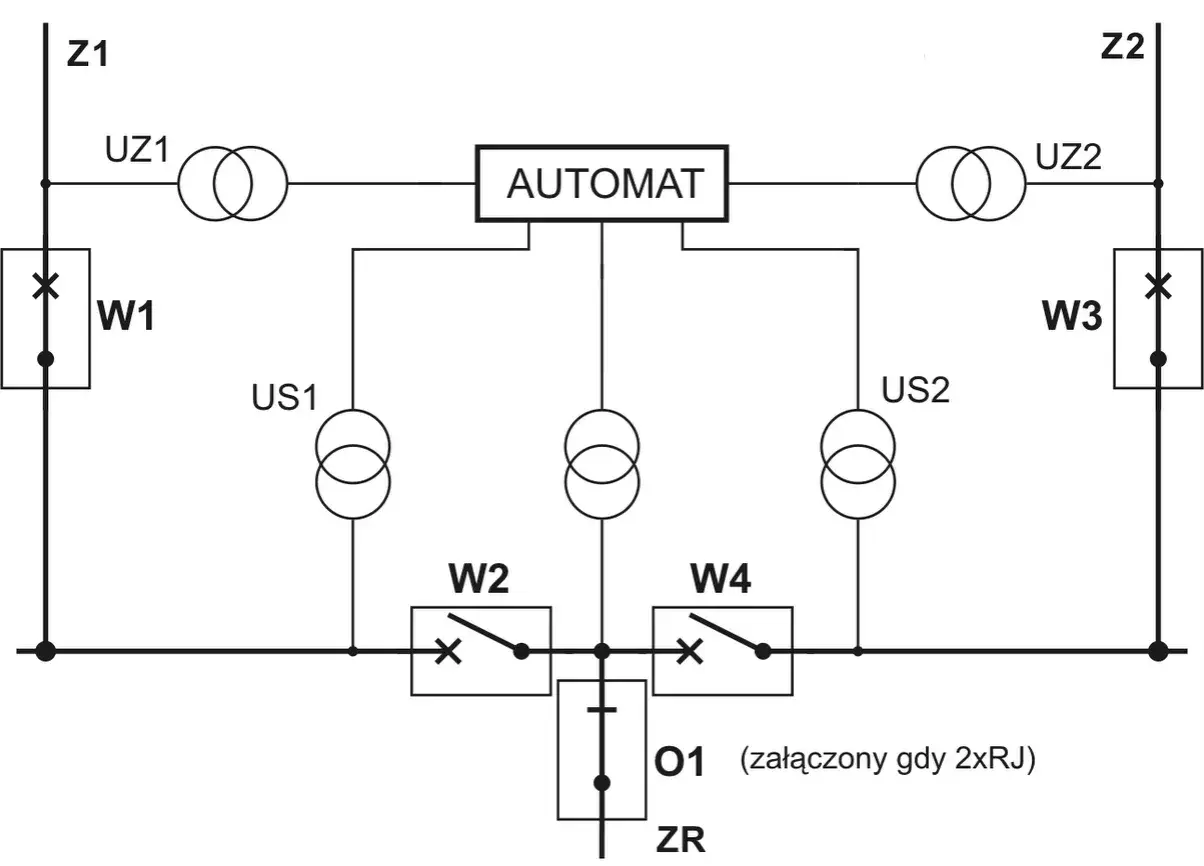

Jak działa automatyczne przełączenie źródła krok po kroku
W praktyce sekwencja nie jest magiczna. Ja patrzę na nią jak na cztery logiczne etapy: pomiar, decyzję, przełączenie i powrót do pracy na źródle podstawowym.
- Sterownik stale mierzy napięcie, częstotliwość i kolejność faz na obu źródłach.
- Gdy wartości wyjdą poza próg, uruchamia się opóźnienie potwierdzające. W dokumentacji Schneider Electric dla układów ATSE takie opóźnienia można ustawiać od 0 do 60 s, a zwłoka powrotu nawet do 60 min, żeby nie przełączać się przy chwilowym spadku.
- Jeśli awaria się utrzyma, układ odłącza źródło podstawowe i załącza rezerwowe.
- Po powrocie parametrów nie wraca od razu. Czeka jeszcze na stabilizację, a dopiero potem przełącza się z powrotem.
W gotowych układach klasy ATSE można spotkać rzeczywiste czasy przełączenia rzędu około 1-3 s, zależnie od konstrukcji i liczby biegunów. Siemens podaje dla wybranych układów ATSE podobną skalę czasu, więc warto pamiętać o jednym: jedno to czas potwierdzenia awarii, drugie to sama mechanika przełączenia. SZR ogranicza przerwę, ale nie zawsze ją całkowicie eliminuje.
Jeśli źródłem rezerwowym jest agregat, trzeba doliczyć jego rozruch i stabilizację. Gdy rezerwą jest drugi feeder z sieci albo szybkie przełączenie synchroniczne, całość działa sprawniej, ale rosną wymagania wobec pomiaru i blokad. Z tego miejsca naturalnie przechodzę do tego, z jakich części taki układ się składa.

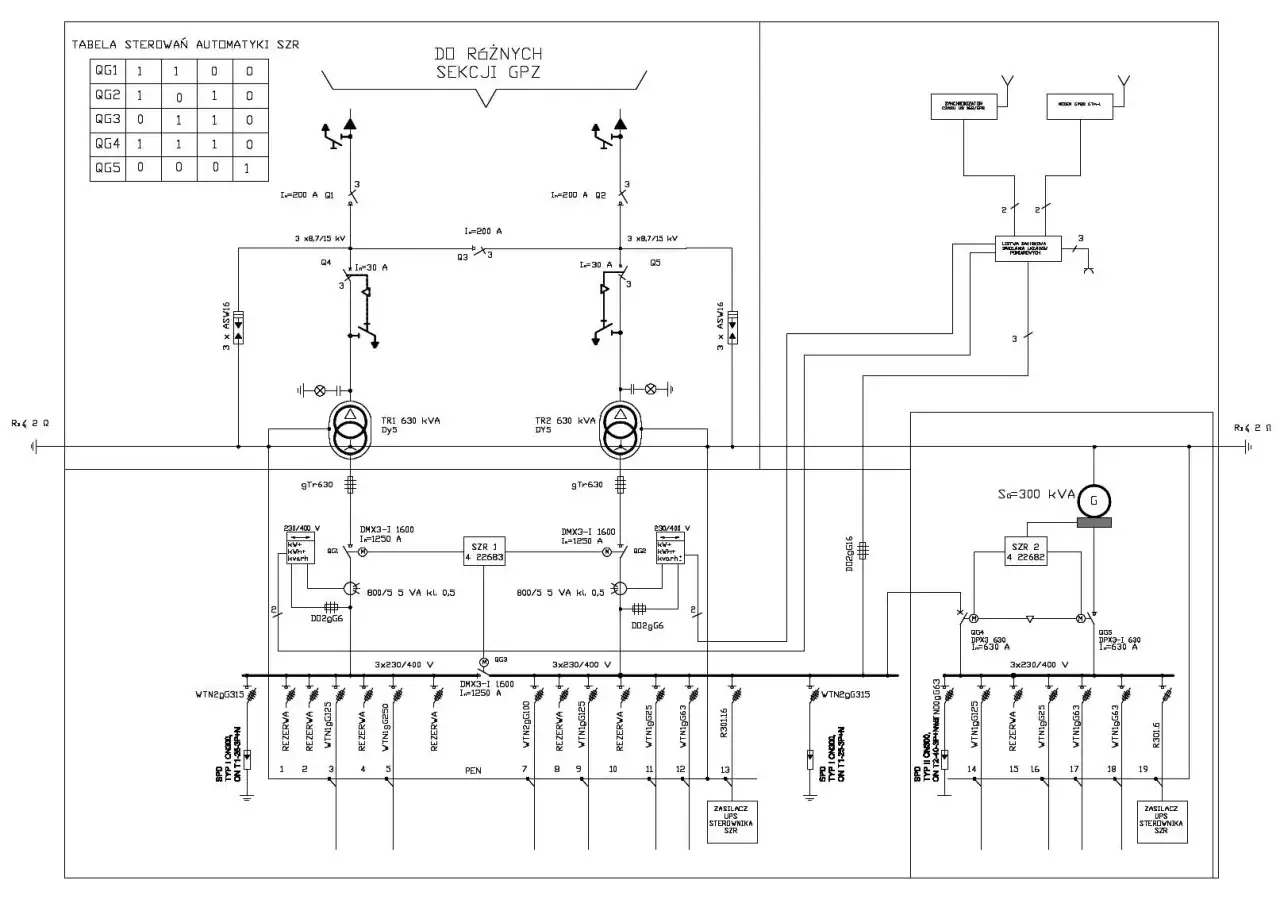

Z jakich elementów składa się układ i jakie są jego odmiany
Żeby układ działał przewidywalnie, potrzebuje nie tylko łącznika, ale też sensownego sterowania i zabezpieczeń. W praktyce patrzę na pięć elementów, bez których automat bywa po prostu źle rozumianą skrzynką z przełącznikiem.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Sterownik SZR | Analizuje parametry źródeł i wydaje komendy przełączenia | Progi napięcia i częstotliwości, opóźnienia, diagnostyka, komunikacja |
| Łącznik lub wyłącznik mocy | Fizycznie rozłącza i załącza tor zasilania | Prąd znamionowy, zdolność łączeniowa, liczba biegunów, trwałość łączeniowa |
| Czujniki i przekaźniki pomiarowe | Wykrywają brak fazy, spadek napięcia i inne odchylenia | Histereza, filtracja zakłóceń, dokładność pomiaru |
| Blokady mechaniczne i elektryczne | Nie pozwalają połączyć dwóch źródeł w sposób niebezpieczny | Test funkcjonalny, zgodność z układem sieci |
| Źródło rezerwowe | Zapewnia energię po utracie źródła podstawowego | Czas startu, stabilność napięcia, moc, możliwość pracy z obciążeniem udarowym |
W terminologii IEC 60947-6-1 spotyka się kilka klas rozwiązań. ATSE oznacza układ samoczynny, RTSE wymaga zdalnego sterowania, a MTSE to przełączenie ręczne. W praktyce najczęściej wybiera się wariant otwarty, czyli rozłączenie jednego źródła przed załączeniem drugiego, bo jest prostszy i bezpieczniejszy. Wersja synchroniczna bywa sensowna tam, gdzie chwilowe równoległe połączenie obu źródeł jest technicznie dopuszczalne i dobrze zsynchronizowane.
Osobną kategorią jest przełączanie statyczne, bardzo szybkie, ale kosztowne i zwykle zarezerwowane dla najbardziej wrażliwych odbiorów. Im bardziej złożona odmiana, tym większe znaczenie ma projekt i test, bo tolerancja na błąd maleje. Kiedy wiem już, jak układ jest zbudowany, pytanie brzmi: gdzie naprawdę warto go stosować?
Gdzie SZR ma największy sens w budynkach i instalacjach OZE
Najwięcej korzyści daje tam, gdzie przerwa w zasilaniu ma koszt większy niż sama instalacja automatyki. W budynku biurowym może chodzić o serwerownię i systemy bezpieczeństwa, w zakładzie o linie technologiczne, a w infrastrukturze wodnej o ciągłość pracy pomp i sterowania.
- Szpitale i placówki medyczne - liczy się ciągłość dla systemów krytycznych, a nie tylko dla oświetlenia. Tu SZR zwykle współpracuje z wydzielonymi obwodami i osobnym źródłem rezerwowym.
- Serwerownie i centra danych - automat przełączający ogranicza ryzyko dłuższego przestoju, ale często działa razem z UPS-em, bo sama sekunda przerwy jest już zbyt dużo.
- Zakłady produkcyjne - w wielu procesach ważniejsze od samego braku prądu są skutki uboczne: zatrzymanie taśmy, restart sterowników, utrata partii produkcyjnej.
- Wodociągi, chłodnie i obiekty infrastrukturalne - tu awaria zasilania potrafi wywołać efekt domina, więc rezerwa ma znaczenie operacyjne, a nie tylko wygodowe.
- Instalacje fotowoltaiczne z magazynem energii - SZR może wydzielać obwody krytyczne i przełączać je na tor backup, ale sam on-grid bez funkcji wyspowej zwykle nie zastąpi pełnej rezerwy.
Właśnie w fotowoltaice najłatwiej o złudzenie, że „jak są panele, to prąd będzie zawsze”. Standardowy falownik sieciowy przy zaniku napięcia odłącza się od sieci, więc bez odpowiedniej architektury backupu nie zasili domu ani firmy podczas awarii. Jeśli system ma działać jak rezerwa, trzeba przewidzieć falownik hybrydowy, magazyn energii albo osobny tor awaryjny dla wybranych obwodów. To prowadzi prosto do porównania z innymi rozwiązaniami, bo właśnie tu najczęściej pojawia się zamieszanie.
SZR, UPS, agregat i falownik hybrydowy nie robią tego samego
| Rozwiązanie | Co daje | Przerwa w zasilaniu | Kiedy ma największy sens | Ograniczenie |
|---|---|---|---|---|
| SZR | Automatycznie przełącza obciążenie na źródło rezerwowe | Zwykle krótka, zależna od konstrukcji i źródła | Budynki, zakłady, obiekty z drugim źródłem zasilania | Nie gwarantuje zasilania bez żadnej przerwy |
| UPS | Podtrzymuje zasilanie energią z baterii | Praktycznie bezprzerwowo dla odbiorów wrażliwych | Serwerownie, sterowanie, elektronika, systemy IT | Ograniczony czas pracy i koszt przy większej mocy |
| Agregat prądotwórczy | Zapewnia długie podtrzymanie przy dostawie paliwa | Wymaga czasu na start i stabilizację | Obiekty wymagające dłuższej autonomii | Hałas, serwis, paliwo, emisje i konieczność testów |
| Falownik hybrydowy z baterią | Łączy autokonsumpcję, magazynowanie i funkcję backupu | Zależna od architektury backupu i modelu urządzenia | Domy i firmy z PV, które chcą wykorzystać magazyn energii | Wymaga zgodności komponentów i poprawnego projektu obwodów awaryjnych |
Najczęstszy błąd to próba zastąpienia jednym urządzeniem całej architektury awaryjnej. Jeśli potrzeba kilku godzin podtrzymania, sama bateria w UPS-ie może być za mała. Jeśli potrzebna jest tylko krótka rezerwa na czas rozruchu agregatu, rozbudowany magazyn energii będzie przewymiarowany. Dlatego wybór trzeba zacząć od pytania: czy chodzi o bezprzerwowość, czy o ciągłość po krótkim przełączeniu?
Gdy odpowiedź jest już jasna, można zejść poziom niżej i dopracować dobór oraz uruchomienie układu.
Jak dobrać i uruchomić układ bez kosztownych błędów
Z mojego punktu widzenia ten etap decyduje o tym, czy automat będzie pracował przez lata, czy stanie się źródłem niepotrzebnych alarmów. Najpierw zawsze dzielę odbiory na krytyczne i niekrytyczne, a dopiero potem dobieram tor rezerwy. Inaczej kończy się to przewymiarowaniem albo odwrotnie - układ wygląda dobrze na schemacie, ale nie daje rady przy starcie pompy czy dużego napędu.
- Policz rzeczywiste obciążenie - nie tylko moc znamionową, ale też prądy rozruchowe, charakter obciążenia i jednoczesność pracy.
- Rozstrzygnij, czy potrzebne jest przełączenie otwarte czy synchroniczne - przy zwykłej rezerwie wystarcza układ otwarty, ale w bardziej wymagających instalacjach trzeba dopuścić dodatkową logikę synchronizacji.
- Przemyśl przewód neutralny i układ sieci - to nie jest detal, tylko element bezpieczeństwa i poprawnej pracy źródła rezerwowego.
- Ustaw opóźnienia rozsądnie - zbyt szybka reakcja potrafi powodować niepotrzebne przełączenia przy chwilowych zakłóceniach, a zbyt wolna wydłuża przestój.
- Sprawdź blokady i selektywność zabezpieczeń - układ ma się przełączać pewnie, ale bez ryzyka równoległego podania źródeł w niekontrolowany sposób.
- Przetestuj całość pod obciążeniem - samo „kliknięcie” na sucho nie potwierdza, że system poradzi sobie z realnym obiektem.
Na rynku są rozwiązania od 32 do 1600 A, więc nie warto myśleć o SZR jak o jednym uniwersalnym urządzeniu. W praktyce najbardziej zawodne są instalacje, które ktoś uruchomił, ale nigdy później nie sprawdził po zmianie źródła, rozdzielnicy albo profilu obciążenia. W dokumentacji i eksploatacji lubię zostawiać prostą zasadę: jeśli nie da się opisać, co przełącza się gdzie i kiedy, to układ nie jest jeszcze gotowy.
Co sprawdzić, zanim uznasz instalację za gotową
Na końcu zawsze robię krótką listę odbiorczą, bo to ona oddziela projekt poprawny na papierze od systemu, który naprawdę pomaga w awarii. Sprawdzam trzy rzeczy: czy wiadomo, które obwody mają zostać podtrzymane, czy źródło rezerwowe rzeczywiście wystartuje pod obciążeniem i czy zespół utrzymania ruchu wie, jak wykonać test.
- Oznaczenie obwodów krytycznych i niekrytycznych.
- Opis procedury testu oraz warunków powrotu na źródło podstawowe.
- Harmonogram przeglądów - w praktyce sensowne są testy okresowe co 6-12 miesięcy, a po każdej istotnej modernizacji warto zrobić próbę pełną.
- Reakcja na alarmy, zaniki faz, błędy synchronizacji i niedostępność źródła rezerwowego.
- Aktualizacja dokumentacji po każdej zmianie w rozdzielnicy, PV, magazynie energii albo agregacie.
Dobrze zaprojektowany SZR nie ma robić wrażenia. Ma po prostu zadziałać wtedy, kiedy sieć zawiedzie, i zrobić to w sposób przewidywalny dla ludzi, obiektu oraz urządzeń. W instalacjach z fotowoltaiką, magazynem energii i klasycznym zasilaniem z sieci właśnie taka prostota daje największą wartość: mniej przestojów, mniej chaosu i lepszą kontrolę nad energią w całym układzie.
