W tym tekście pokazuję, jak podłączyć kondensator rozruchowy w silniku jednofazowym, jak rozpoznać uzwojenia i jak bezpiecznie uruchomić układ po montażu. Skupiam się na praktyce: od tabliczki znamionowej i schematu, przez dobór pojemności, aż po najczęstsze błędy, które kończą się buczeniem silnika, słabym startem albo przegrzewaniem. To przydaje się szczególnie przy pompach, sprężarkach i innych napędach, które pracują pod większym obciążeniem.
Najważniejsze rzeczy do sprawdzenia przed podłączeniem
- Kondensator rozruchowy stosuje się tylko tam, gdzie silnik ma uzwojenie pomocnicze i przewidziany jest krótki udział kondensatora w starcie.
- Najpierw sprawdzam schemat producenta, bo oznaczenia zacisków mogą się różnić: C, R, S albo U1, U2, Z1, Z2.
- Rozruchowy kondensator nie pracuje stale - zwykle odłącza go wyłącznik odśrodkowy, przekaźnik prądowy albo napięciowy.
- Pojemność i napięcie dobieram do oryginału; przy zamienniku trzymam się tej samej klasy napięciowej i możliwie małej tolerancji odchyłki.
- Przed dotknięciem przewodów zawsze odłączam zasilanie i rozładowuję stary kondensator.
- Po uruchomieniu sprawdzam kierunek obrotów, pobór prądu i temperaturę obudowy.
Najpierw sprawdź, czy to w ogóle jest układ z kondensatorem rozruchowym
Nie każdy silnik jednofazowy potrzebuje tego samego rozwiązania. W praktyce spotykam trzy scenariusze: silnik z kondensatorem rozruchowym, silnik z kondensatorem pracy oraz konstrukcję łączącą oba elementy. Różnica jest ważna, bo kondensator rozruchowy ma pomagać tylko przy starcie, a nie pracować bez przerwy.
Jego zadanie jest proste: tworzy przesunięcie fazowe w uzwojeniu pomocniczym, dzięki czemu silnik dostaje wyższy moment rozruchowy i łatwiej rusza spod obciążenia. To ma znaczenie zwłaszcza w pompach, sprężarkach, wentylatorach i urządzeniach z ciężkim startem. Jeśli napęd ma tylko kondensator pracy, dokładanie rozruchowego „na własną rękę” zwykle pogarsza sytuację zamiast pomagać.
| Cecha | Kondensator rozruchowy | Kondensator pracy |
|---|---|---|
| Czas działania | Tylko podczas startu, zwykle przez kilka sekund | Pracuje stale w obwodzie |
| Rola | Zwiększa moment rozruchowy | Stabilizuje pracę i poprawia sprawność |
| Typowa pojemność | Z reguły większa, dobierana do konkretnego silnika | Mniejsza, zgodna z projektem uzwojeń |
| Odłączanie | Wyłącznik odśrodkowy, przekaźnik lub układ elektroniczny | Nie jest odłączany po rozruchu |
Jeśli nie masz pewności, który wariant stoi przed tobą, nie zaczynam od przewodów, tylko od dokumentacji i oznaczeń na obudowie. To oszczędza czas i chroni przed podłączeniem elementu w nieodpowiednim miejscu. Gdy układ jest już rozpoznany, przechodzę do schematu i zacisków.

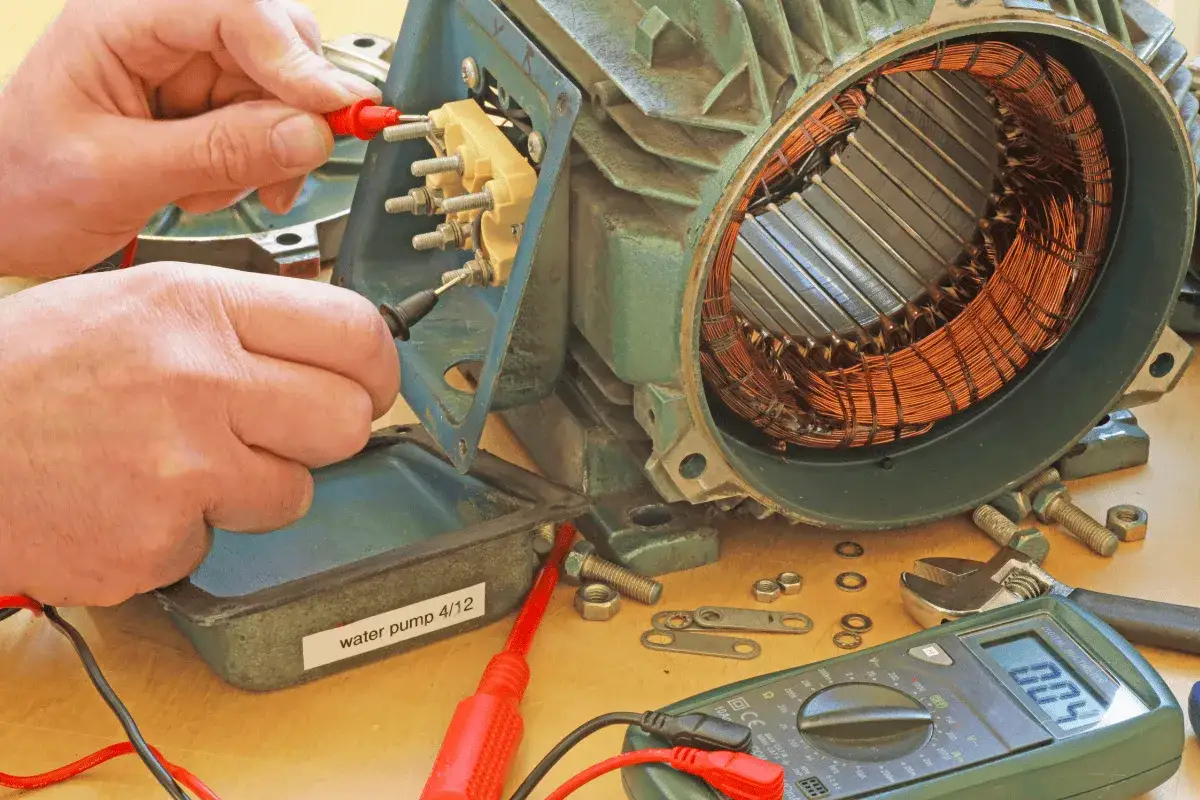

Jak odczytać schemat i rozpoznać przewody
Tu najczęściej pojawia się pierwszy błąd: ktoś widzi kilka przewodów, jeden kondensator i zakłada, że wszystkie silniki jednofazowe łączy się tak samo. To zły skrót myślowy. Każdy producent może opisać zaciski inaczej, a czasem nawet ten sam typ silnika ma różne warianty połączeń zależnie od mocy lub wersji obudowy.
W praktyce szukam trzech rzeczy: zacisku wspólnego, wyprowadzenia uzwojenia roboczego i wyprowadzenia uzwojenia rozruchowego. W dokumentacji spotkasz oznaczenia typu C, R, S albo U1, U2, Z1, Z2. Często to właśnie one podpowiadają, gdzie wchodzi zasilanie, gdzie biegnie tor pracy, a gdzie tor startowy. Kolory przewodów bywają pomocne, ale nie traktuję ich jako reguły - bardziej jako wskazówkę pomocniczą.
- C zwykle oznacza zacisk wspólny.
- R albo U2 odnosi się zazwyczaj do uzwojenia roboczego.
- S albo Z2 bywa związane z uzwojeniem startowym.
- Jeśli silnik ma wyłącznik odśrodkowy lub przekaźnik, kondensator rozruchowy jest wpięty przez ten element, a nie „na sztywno”.
Ja zawsze patrzę też na tabliczkę znamionową. Jeśli widzę informację o jednym kondensatorze albo dwa różne parametry dla dwóch kondensatorów, to znak, że układ trzeba traktować dokładnie według dokumentacji. Ten etap jest mniej efektowny niż samo podłączenie, ale to właśnie on decyduje, czy silnik ruszy pewnie i bezpiecznie.

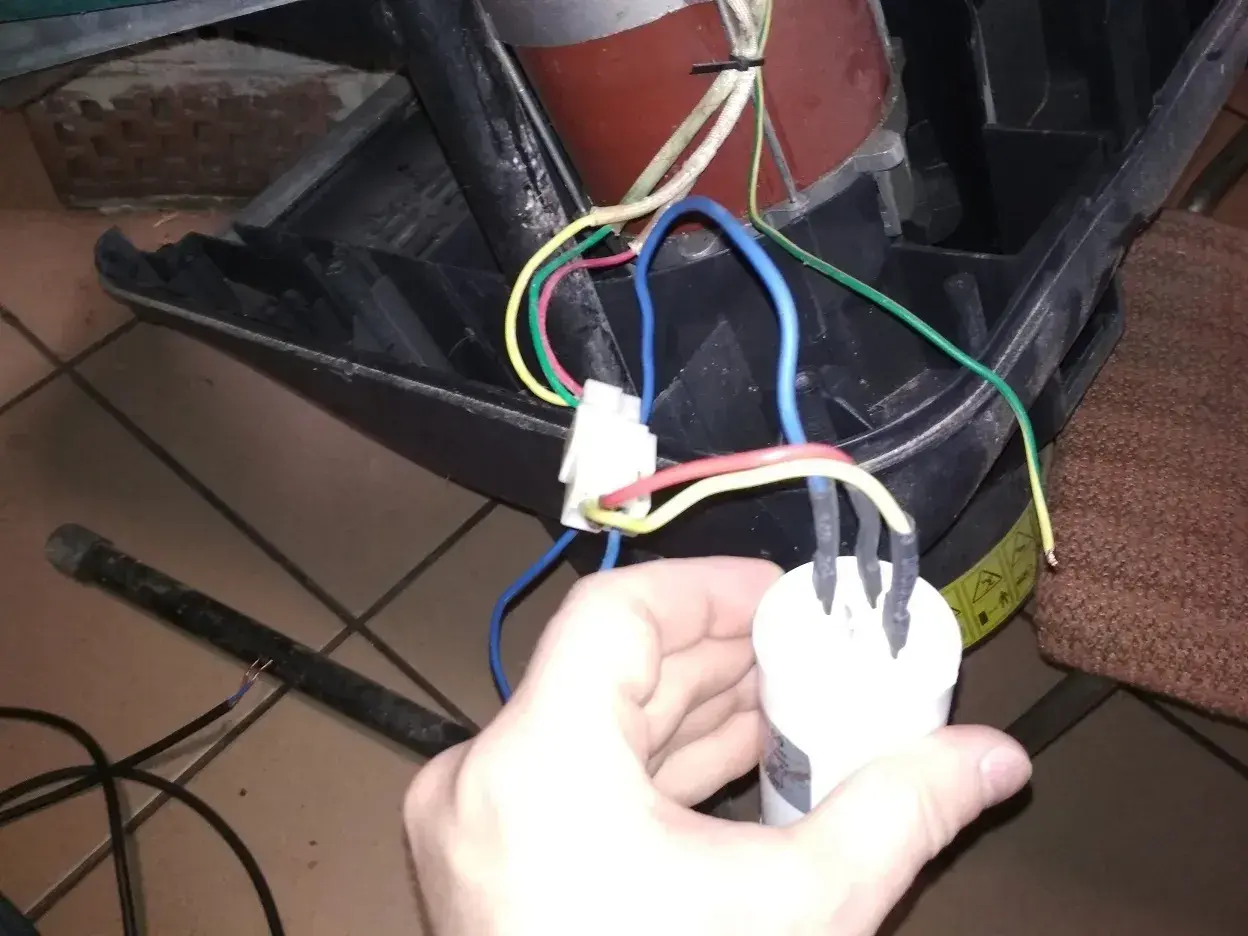

Podłączenie krok po kroku
W samym montażu trzymam się jednej zasady: najpierw bezpieczeństwo, potem schemat, dopiero na końcu przewody. Kondensator rozruchowy nie jest elementem, który powinien być podłączany „na próbę”, bo przy błędnym wpięciu silnik może buczeć, nie wejść na obroty albo przegrzać uzwojenia.
- Odłączam zasilanie i upewniam się, że nikt przypadkowo go nie załączy.
- Rozładowuję stary kondensator przez rezystor o dużej wartości, zamiast zwierać zaciski na skróty.
- Porównuję przewody z dokumentacją i oznaczam zaciski przed demontażem.
- Wpinam kondensator w tor uzwojenia rozruchowego, zgodnie ze schematem producenta.
- Sprawdzam, czy wyłącznik odśrodkowy, przekaźnik prądowy lub napięciowy rzeczywiście odłączy kondensator po starcie.
- Kontroluję mocowanie przewodów, izolację i stan konektorów, bo luźny styk potrafi zepsuć cały rozruch.
- Robię krótki test zasilania i obserwuję start, kierunek obrotów oraz dźwięk pracy.
W większości układów kondensator wchodzi szeregowo z uzwojeniem startowym, a nie równolegle do zasilania całego silnika. To ważne rozróżnienie, bo od strony elektrycznej zmienia wszystko: moment rozruchowy, prąd oraz sposób odłączania po starcie. Jeśli silnik ma być uruchamiany z przekaźnikiem, to właśnie ten przekaźnik ma go odłączyć po osiągnięciu odpowiednich obrotów.
Przy pierwszym uruchomieniu nie zostawiam silnika bez nadzoru. Krótki test wystarczy, żeby wychwycić od razu, czy kondensator pracuje zbyt długo, czy silnik wchodzi na obroty z opóźnieniem i czy kierunek obrotów jest zgodny z wymaganiami urządzenia. Jeśli kierunek jest błędny, zwykle nie losuję przewodów, tylko wracam do schematu i zamieniam parę wskazaną przez producenta.
Jak dobrać pojemność, napięcie i czas pracy
Dobór kondensatora jest ważniejszy, niż wiele osób zakłada. Za mała pojemność daje słaby start, za duża potrafi przeciążyć układ i rozgrzać uzwojenie pomocnicze. Ja trzymam się prostego podejścia: jeśli jest stary, sprawny kondensator, odczytuję jego parametry i szukam zamiennika możliwie najbliższego oryginałowi.
| Parametr | Jak go dobrać | Co sprawdzam w praktyce |
|---|---|---|
| Pojemność | Najlepiej taka sama jak w oryginale; przy zamienniku bezpiecznie trzymać się niewielkiej odchyłki, a nie „na oko” | Tabliczkę znamionową, opis producenta albo stary element |
| Napięcie znamionowe | Nie niższe niż w oryginale, wyższe może być | Oznaczenie na obudowie kondensatora |
| Czas pracy | Tylko na rozruch, zwykle przez kilka sekund | Czy przekaźnik lub wyłącznik odłącza go po starcie |
| Typ | Do rozruchu, nie do pracy ciągłej | Oznaczenia start capacitor, start-only lub równoważne |
W praktyce przy zamiennikach nie schodziłbym poniżej oryginalnej wartości napięcia i nie zwiększałbym pojemności przesadnie. W serwisie często spotyka się regułę, że odchyłka od oryginału nie powinna być większa niż około 20%, ale to nadal jest kompromis, a nie zasada uniwersalna dla każdego silnika. Jeśli producent podał konkretną wartość, to ją traktuję jako punkt odniesienia.
Warto też pamiętać o czasie działania. Kondensator rozruchowy ma pomóc tylko podczas startu, więc jeśli zostaje w obwodzie za długo, szybko się zużywa, puchnie albo traci parametry. To częsty powód usterki w pompach i sprężarkach, które startują pod obciążeniem.
Najczęstsze błędy i sygnały, że coś jest nie tak
Najwięcej problemów widzę nie przy samym montażu, tylko przy błędnym założeniu, że „silnik powinien ruszyć mimo wszystko”. Nie powinien. Jeśli układ jest źle złożony, silnik zazwyczaj daje dość czytelne sygnały. Trzeba tylko umieć je odczytać, zanim dojdzie do przegrzania.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Silnik buczy, ale nie startuje | Zła pojemność, źle wpięte uzwojenie, uszkodzony przekaźnik | Sprawdzam schemat, pojemność i tor odłączania kondensatora |
| Start jest ospały, a obudowa szybko się grzeje | Kondensator za mały, zużyte łożyska, zbyt duże obciążenie | Weryfikuję parametry i stan mechaniczny napędu |
| Silnik wybija zabezpieczenie | Kondensator nie odłącza się po rozruchu albo ma zwarcie | Sprawdzam przekaźnik, wyłącznik odśrodkowy i izolację |
| Obroty są w złą stronę | Błędne podłączenie przewodów uzwojenia rozruchowego | Wracam do schematu producenta i zamieniam właściwe przewody |
| Kondensator puchnie lub ma ślady przegrzania | Za długi czas pracy, zła klasa napięciowa, uszkodzony układ odłączający | Wymieniam element i sprawdzam układ sterowania startem |
Jest jeszcze jeden błąd, który widzę szczególnie często w instalacjach z falownikiem albo zasilaniem off-grid: ktoś liczy, że sam kondensator rozruchowy „uratował” za słaby napęd. Nie uratuje. Jeśli źródło zasilania nie znosi wysokiego prądu rozruchowego, problem leży szerzej niż w jednym elemencie. W takim układzie trzeba sprawdzić także zapas mocy falownika, długość przewodów i realne obciążenie silnika.
Co sprawdzam po pierwszym uruchomieniu
Po udanym starcie nie zamykam sprawy od razu. Zostawiam silnik na chwilę pracy i sprawdzam, czy pobór prądu, dźwięk oraz temperatura obudowy mieszczą się w rozsądnym zakresie. Dla mnie to najprostszy test, czy podłączenie było poprawne, czy tylko „na razie działa”.
- Obserwuję, czy kondensator odłącza się po rozruchu.
- Sprawdzam, czy silnik nie nabiera nadmiernej temperatury po kilku minutach pracy.
- Kontroluję, czy nie słychać buczenia, szarpania albo cykania przekaźnika.
- Patrzę, czy kierunek obrotów jest właściwy dla pompy, sprężarki lub wentylatora.
- Jeśli urządzenie pracuje z instalacji PV, oceniam też, czy falownik ma wystarczający zapas przy starcie.
Jeśli wszystko działa stabilnie, zostawiam układ w spokoju. Jeśli silnik nadal startuje ciężko, przerywa albo wyraźnie się grzeje, wracam do schematu i nie próbuję ratować sytuacji przypadkowymi podmianami elementów. Jeśli nie masz pewności, jak podłączyć kondensator rozruchowy w konkretnym modelu, trzymaj się dokumentacji producenta albo zleć to elektrykowi z doświadczeniem w silnikach jednofazowych. To zwykle zajmuje mniej czasu niż gaszenie skutków błędnego montażu.
