W praktyce zworka na płytce decyduje o tym, czy obwód jest zamknięty, czy rozłączony. To drobny element, ale w elektronice i układach związanych z energią potrafi przesądzić o trybie pracy całego modułu, dlatego pokazuję tu, jak go rozpoznać, ustawić i nie pomylić z innymi rozwiązaniami. Skupię się na PCB, bo właśnie tam najczęściej pojawiają się problemy, które kosztują czas i niepotrzebne poprawki.
To prosty element do zamykania i otwierania połączeń na PCB
- To prosty mostek konfiguracyjny, który pozwala zamknąć lub otworzyć połączenie bez przerabiania całej płytki.
- Najczęściej spotkasz wersję na pinach z nasadką, mostek lutowniczy, rezystor 0 Ω oraz połączenie druciane.
- Na płytkach opis bywa skrócony do JP, J1, J2, 1-2, 2-3 albo open/closed.
- W urządzeniach energetycznych służy głównie do wyboru trybu pracy, napięcia, toru pomiarowego lub interfejsu komunikacyjnego.
- Największe ryzyko to zły raster, zmiana ustawienia pod napięciem i pomylenie pozycji domyślnej z oczekiwaną.
Czym jest ten mały element na płytce i po co się go stosuje
W dokumentacji spotykam go pod nazwą jumper, shunt albo mostek konfiguracyjny. Jego rola jest prosta: tworzy albo przerywa połączenie między dwoma punktami na PCB, dzięki czemu jedna płytka może działać w kilku wariantach bez dodatkowego przeprojektowania.
Ja patrzę na taki element jak na mechaniczny skrót myślowy projektanta. Zamiast dodawać przełącznik, nową wersję laminatu albo dodatkowe ścieżki, producent zostawia małe pole wyboru, które da się zmienić śrubokrętem, nasadką albo lutownicą. To narzędzie konfiguracji, a nie element „od jakości sygnału” czy „od zwiększania mocy”.
W praktyce dobrze zaprojektowane ustawienie oszczędza czas przy produkcji, serwisie i prototypowaniu. Jeśli rozumiesz tę różnicę, łatwiej odróżnisz element ustawiający tryb pracy od zwykłego komponentu w torze sygnałowym. Następny krok to zobaczyć, jak dokładnie działa na samej płytce.
Jak działa na płytce PCB

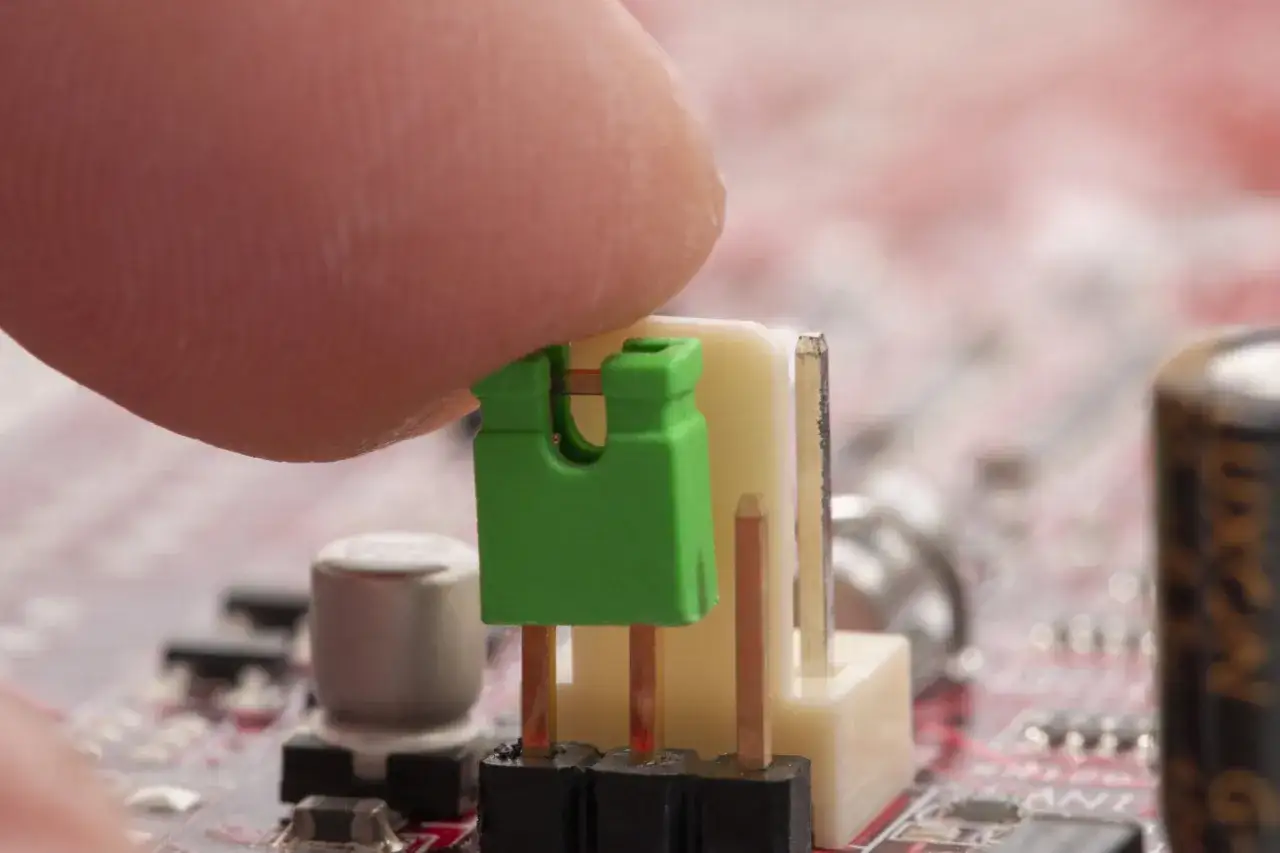

W praktyce chodzi o dwa stany: połączenie zamknięte albo otwarte. Na złączu pinowym masz zwykle dwa lub trzy piny, a nasadka przewodząca zwiera wybraną parę. W wersji 2-pinowej zestawiasz oba piny razem, a w 3-pinowej wybierasz jedną z dwóch pozycji, najczęściej opisywanych jako 1-2 i 2-3.
Takie rozwiązanie jest czytelne, ale tylko wtedy, gdy producent dobrze opisał płytkę. Na laminacie albo w instrukcji powinno być jasno pokazane, która pozycja oznacza stan domyślny, a która alternatywny. Jeżeli tego nie ma, ja traktuję płytkę ostrożnie i najpierw szukam dokumentacji, zamiast zgadywać.
W prostszych konstrukcjach spotkasz też mostek lutowniczy. To para padów, którą łączy się kroplą cyny albo rozcina nożykiem, jeśli trzeba wrócić do stanu otwartego. Jest jeszcze rezystor 0 Ω, używany jak wygodny „zastępnik drutu” w montażu automatycznym. Każde z tych rozwiązań robi podobną rzecz, ale różni się wygodą serwisu, trwałością i tym, jak łatwo zmienić konfigurację bez uszkodzenia płytki.
Gdy już wiesz, że mechanika jest tylko jednym ze sposobów wykonania takiego połączenia, sensownie jest porównać najpopularniejsze warianty.
Najczęstsze typy i ich praktyczne różnice
| Typ | Jak działa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Pin header z nasadką | Nasadka zwiera wybraną parę pinów | Gdy konfiguracja ma być zmieniana ręcznie i bez lutowania | Trzeba dobrać właściwy raster, najczęściej 2,54 mm, a w kompaktowych płytkach także 2 mm |
| Mostek lutowniczy | Pady łączy kropla cyny albo rozcina się je połączeniem fabrycznym | Gdy ustawienie ma być tanie i raczej stałe | Trudniejszy serwis, łatwo przegrzać pole lutownicze |
| Rezystor 0 Ω | Element w obudowie rezystora pełni rolę zwory montażowej | Gdy produkcja ma być automatyczna i powtarzalna | To nadal element SMD lub THT, więc wymaga miejsca i poprawnego footprintu |
| Połączenie druciane | Krótki przewód lub mostek przewodzący łączy punkty na PCB | W prototypach i prostych poprawkach układu | Mniej estetyczne, gorsze do seryjnej produkcji |
Wybór nie zależy więc od „lepsze czy gorsze”, tylko od etapu projektu. Inaczej planuję konfigurację w prototypie, inaczej w urządzeniu, które ma zejść z linii montażowej w setkach sztuk. To prowadzi do kolejnej rzeczy: jak czytać oznaczenia, żeby nie ustawić wszystkiego odwrotnie.
Jak odczytać oznaczenia i ustawić konfigurację bez zgadywania
Najpierw szukam na płytce oznaczeń typu JP1, J3, J5 albo podobnych. Producenci często opisują też funkcję w tabeli: 1-2 means enabled, 2-3 means disabled, open means brak połączenia. To nie są ozdobniki, tylko instrukcja stanu domyślnego i alternatywnego.
Potem sprawdzam orientację fizyczną. Przy 3-pinowym złączu łatwo pomylić lewą i prawą stronę, zwłaszcza gdy płytka jest mała albo opisy są nadrukowane bardzo blisko krawędzi. Ja zawsze patrzę na nadruk na laminacie, a jeśli go nie widzę, sięgam do schematu lub manuala przed założeniem nasadki.
- Wyłącz zasilanie i odczekaj, aż układ się rozładuje.
- Sprawdź opis przy złączu oraz tabelę konfiguracji w dokumentacji.
- Ustal, która pozycja jest domyślna, a która alternatywna.
- Załóż nasadkę tylko na właściwe piny albo wykonaj mostek zgodnie z projektem.
- Po zmianie zweryfikuj układ pomiarowo, a nie tylko „na oko”.
Najpierw identyfikacja, potem ustawienie, na końcu test - ten porządek oszczędza najwięcej czasu. W przypadku płyt zasilających, sterowników ładowania czy interfejsów komunikacyjnych to nie jest detal, tylko podstawowa procedura. A skoro mowa o energii, warto zobaczyć, gdzie taki element najczęściej pojawia się w rozwiązaniach związanych z fotowoltaiką i automatyką energetyczną.
Gdzie spotykam go w elektronice energetycznej i fotowoltaice
W urządzeniach związanych z energią ten drobiazg jest zaskakująco ważny. Nie znajdziesz go w samym panelu słonecznym, ale już w sterownikach, przetwornicach, licznikach energii, modułach komunikacyjnych czy układach BMS pojawia się regularnie. Tam decyduje o tym, czy układ pracuje w trybie 3,3 V czy 5 V, czy włączony jest tor pomiaru, albo czy komunikacja ma terminację na magistrali.
To dobre rozwiązanie dla producenta, bo jedna płytka może obsłużyć kilka wariantów sprzętu. W praktyce oznacza to mniej wersji PCB, prostszy magazyn części i łatwiejsze wdrożenie. Z punktu widzenia instalatora lub serwisanta ważniejsze jest jednak coś innego: ustawienie musi zgadzać się z dokumentacją, bo błędny wybór potrafi wywołać niestabilny start, brak odczytu czujnika albo nieprawidłową pracę interfejsu.
W projektach fotowoltaicznych i magazynach energii szczególnie często widzę konfiguracje związane z napięciem odniesienia, wyborem źródła zasilania pomocniczego, trybem pracy przetwornicy i sekcją komunikacji. To nie są „drobiazgi do przestawienia później”, tylko elementy, które trzeba ustawić świadomie jeszcze przed uruchomieniem systemu. Skoro tak, trzeba też powiedzieć wprost, czego nie robić.
Czego nie robić przy takiej konfiguracji
Najczęstszy błąd to zmiana ustawienia pod napięciem. Producenci płytek rozwojowych bardzo często wręcz zabraniają takich operacji, bo łatwo wtedy o zwarcie, uszkodzenie ścieżki albo błędny stan logiczny na wejściu układu. Ja traktuję to jako podstawową zasadę, nie jako ostrożność „na wszelki wypadek”.
Drugim błędem jest dobieranie niepasującego rozstawu. Kto raz pomyli 2,54 mm z 2 mm, ten wie, że taki detal potrafi zatrzymać montaż na długo. Trzeci problem to zostawienie nasadki luźno osadzonej tylko na jednym pinie albo odwrócenie jej względem opisu. Taki półbłąd bywa gorszy niż brak ustawienia, bo układ zaczyna działać nieprzewidywalnie.
- Nie skracaj ścieżek „na próbę”, jeśli producent przewidział ustawienie zworą lub nasadką.
- Nie zakładaj, że stan fabryczny jest zawsze właściwy dla twojej wersji urządzenia.
- Nie ignoruj oznaczeń OPEN, CLOSED, EN, DIS, 1-2 i 2-3.
- Nie opieraj się wyłącznie na wyglądzie płytki, jeśli masz dostęp do schematu.
- Nie zostawiaj po zmianie konfiguracji żadnego nieopisanego elementu „na później”.
Jeśli te błędy wyeliminujesz, sama konfiguracja staje się prosta. Ostatni krok to już nie ustawienie, tylko kontrola tego, czy wszystko naprawdę zgadza się z założeniem projektu.
Co sprawdzić przed zamknięciem obudowy
Przed końcowym montażem robię krótki przegląd pięciu rzeczy. To zwyczaj, który oszczędza mi później demontażu całego modułu tylko dlatego, że jedna drobna rzecz została przestawiona odwrotnie. W małej elektronice właśnie takie drobiazgi robią największą różnicę.
- Czy ustawienie odpowiada wersji napięcia, interfejsu lub trybu pracy, którego naprawdę potrzebujesz.
- Czy nasadka siedzi pewnie i nie dotyka sąsiednich pinów.
- Czy mostek lutowniczy nie ma nadmiaru cyny, który mógłby stworzyć przypadkowe zwarcie.
- Czy opis na PCB zgadza się z dokumentacją i schematem serwisowym.
- Czy po zmianie konfiguracji układ uruchamia się stabilnie i daje oczekiwany wynik pomiaru.
Jeżeli chcesz podejść do tematu praktycznie, trzymaj się jednej zasady: najpierw identyfikacja, potem ustawienie, na końcu test. Dobrze ustawiony mały mostek oszczędza czas przy serwisie i ogranicza liczbę błędów, zwłaszcza w układach zasilania, monitoringu i automatyki. To dokładnie ten typ detalu, który wydaje się mały tylko do chwili, gdy zacznie blokować cały system.
