W praktyce budowa elektromagnesu sprowadza się do trzech elementów: cewki, rdzenia i źródła prądu. To jednak dopiero punkt wyjścia, bo o realnej sile układu decydują też liczba zwojów, opór drutu, nagrzewanie i materiał, na którym wszystko nawija się w całość. Poniżej pokazuję, jak ten układ działa, jak zbudować prosty model i kiedy zaczynają się ograniczenia, o których początkujący często zapominają.
Najważniejsze informacje w skrócie
- Elektromagnes to cewka z prądem, zwykle wsparta ferromagnetycznym rdzeniem, który wyraźnie wzmacnia pole.
- Największy wpływ na siłę mają liczba zwojów, natężenie prądu i materiał rdzenia.
- W prostym doświadczeniu wystarczą gwóźdź, izolowany drut miedziany i bateria 4,5 V, ale zasilanie trzeba podawać krótko.
- Jeśli układ ma pracować dłużej, trzeba kontrolować temperaturę, opór cewki i szczelinę powietrzną.
- W elektronice i automatyce energetycznej taki element pracuje m.in. w przekaźnikach, stycznikach, elektrozaworach i zamkach.
Z czego składa się taki układ
Ja patrzę na ten element jak na układ wykonawczy, w którym każdy komponent ma konkretną rolę. Sama cewka wytwarza pole magnetyczne, rdzeń je skupia i wzmacnia, a zasilanie decyduje o tym, czy całość działa stabilnie, czy zaczyna się niepotrzebnie grzać. W rozwiązaniach praktycznych dochodzi jeszcze zwora albo kotwica, czyli część ruchoma, która zamienia siłę magnetyczną na ruch mechaniczny.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Cewka | Wytwarza pole magnetyczne po przepływie prądu | Liczy się liczba zwojów, równy nawój i dobra izolacja drutu |
| Rdzeń ferromagnetyczny | Wzmacnia i porządkuje pole | Najlepiej sprawdza się miękki ferromagnetyk, który łatwo się magnesuje i rozmagnesowuje |
| Źródło zasilania | Dostarcza energię do cewki | Ważne jest napięcie, ale jeszcze ważniejszy bywa ograniczony prąd |
| Izolacja uzwojenia | Zapobiega zwarciom między zwojami | Bez izolacji cewka traci skuteczność albo przestaje działać |
| Zwora lub kotwica | Przenosi oddziaływanie magnetyczne na ruch | To ona wykonuje realną pracę w przekaźniku, zamku albo zaworze |
Jeśli jeden z tych elementów jest źle dobrany, układ nadal może zadziałać, ale będzie słabszy, gorętszy albo mniej powtarzalny. Z takiego prostego zestawu łatwo już przejść do pytania, dlaczego w ogóle prąd zamienia cewkę w magnes.
Dlaczego cewka po podaniu prądu zaczyna przyciągać metal

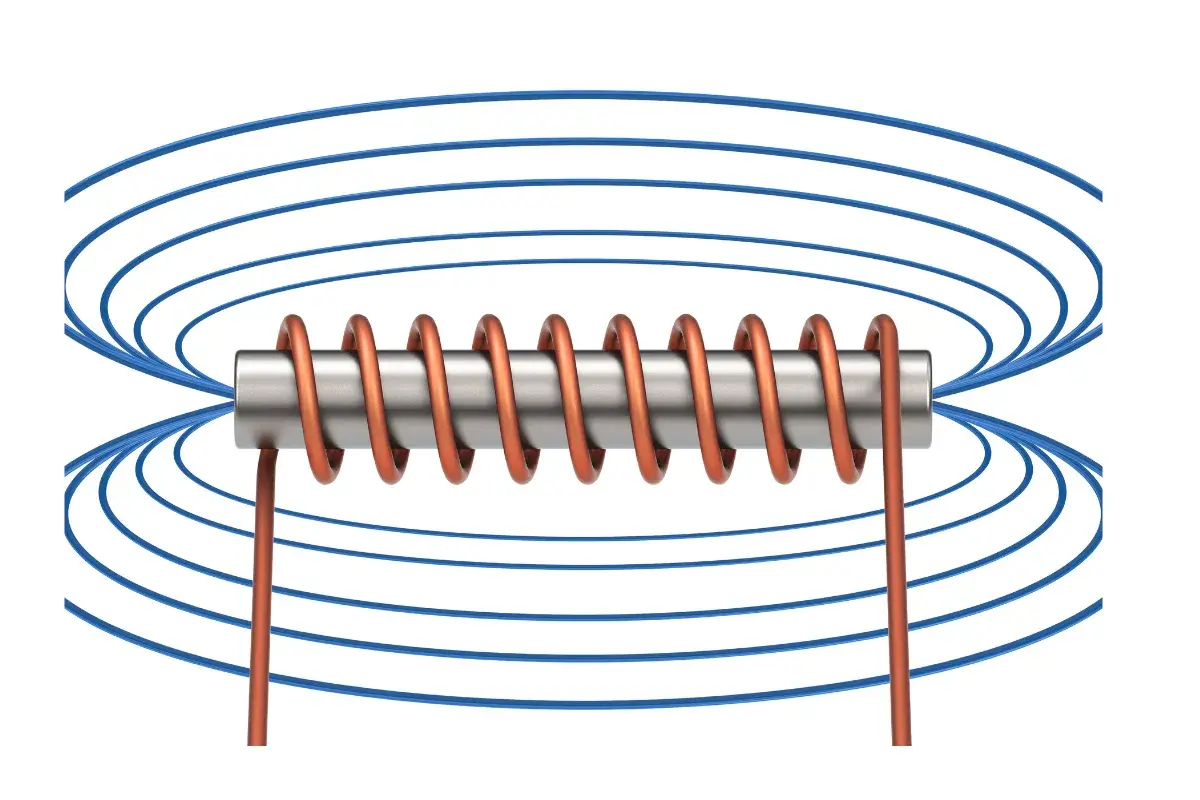

Mechanizm jest prosty, ale warto go zobaczyć krok po kroku. Prąd płynący przez przewodnik wytwarza pole magnetyczne, a kiedy przewód zwiniemy w zwoje, pola od poszczególnych odcinków sumują się wewnątrz cewki. W środku zwojnicy powstaje wyraźnie silniejsze pole niż wokół pojedynczego drutu, dlatego taki układ ma już praktyczne zastosowanie.
Co robi sama cewka
W pojedynczym przewodniku linie pola układają się wokół drutu, ale dopiero zwinięcie go w wiele zwojów daje użyteczną koncentrację pola w osi układu. Im ciaśniej i równiej nawinięta cewka, tym mniej energii ucieka na boki. Z mojego punktu widzenia to właśnie jakość nawinięcia, a nie sama „moc” baterii, robi pierwszą różnicę.
Przeczytaj również: Monostabilny czy bistabilny - wybierz dobrze i oszczędzaj energię!
Po co jest rdzeń
Rdzeń ferromagnetyczny działa jak wzmacniacz pola. Jego domeny magnetyczne ustawiają się zgodnie z polem cewki i przez to efekt staje się dużo silniejszy niż w samej zwojnicy powietrznej. W prostych układach najlepiej sprawdza się miękkie żelazo albo stal niskowęglowa, bo łatwo się magnesują i szybko rozmagnesowują. Twarde materiały magnetyczne mogą zostawiać resztkowe namagnesowanie, co bywa wadą tam, gdzie potrzebujesz szybkiego odpuszczenia siły po wyłączeniu prądu.
Warto też pamiętać o kierunku prądu: gdy odwrócisz bieguny zasilania, północ i południe elektromagnesu zamienią się miejscami. To detal, który ma znaczenie w przekaźnikach, zamkach i każdym układzie, gdzie liczy się precyzyjne sterowanie ruchem. Gdy to rozumiesz, łatwiej przejść od teorii do własnego modelu.
Jak zbudować prosty model bez specjalistycznych części
Najprostszy model da się złożyć z rzeczy, które zwykle są pod ręką. W szkolnych doświadczeniach wystarcza 30–50 cm przewodu miedzianego, bateria 4,5 V, gwóźdź oraz krokodylki do połączenia końców. W wersji bardziej uporządkowanej warto użyć drutu emaliowanego, bo łatwiej kontrolować nawój i uniknąć przypadkowych zwarć między zwojami.
- Weź gwóźdź, śrubę albo inny stalowy rdzeń o prostym kształcie.
- Nawijaj drut ciasno i równo, zostawiając wolne końce do podłączenia zasilania.
- Połącz końce z baterią albo zasilaczem laboratoryjnym ustawionym na niskie napięcie.
- Sprawdź, czy rdzeń przyciąga spinacze, zszywki lub drobne opiłki żelaza.
- Odłącz prąd i zobacz, że efekt znika niemal od razu.
Jeśli chcesz sprawdzić zachowanie układu dokładniej, odwróć przewody zasilania. Zobaczysz, że zmieniają się bieguny magnetyczne, choć sam sposób działania pozostaje taki sam. Nie zostawiaj takiego modelu pod napięciem zbyt długo, bo cienki drut i bateria szybko się nagrzewają, a w prostych układach to właśnie temperatura najczęściej psuje cały eksperyment. Krótka próba wystarczy, żeby zobaczyć zasadę działania bez ryzyka uszkodzenia elementów.
Co najmocniej wpływa na siłę i nagrzewanie
Ja zawsze zaczynam od pytania, czy układ ma być mocny, szybki, czy energooszczędny, bo tych trzech rzeczy rzadko da się pogodzić jednocześnie. W praktyce patrzę na amperozwoje, czyli liczbę zwojów pomnożoną przez prąd, bo to bardzo dobrze pokazuje, skąd bierze się siła pola. Samo zwiększanie napięcia bez kontroli oporu i temperatury zwykle kończy się tylko większym grzaniem.
| Czynnik | Co daje | Jaki jest kompromis |
|---|---|---|
| Więcej zwojów | Silniejsze pole magnetyczne | Większa długość drutu, większa rezystancja i często większa masa cewki |
| Większy prąd | Wyraźnie mocniejsze przyciąganie | Szybsze nagrzewanie, większe straty i większe wymagania wobec zasilania |
| Lepszy rdzeń | Lepsze skupienie strumienia magnetycznego | Nie każdy materiał nadaje się do szybkiego wyłączania pola |
| Grubszy drut | Mniejsze straty i możliwość pracy przy większym prądzie | Mniej miejsca na zwoje, więc cewka może być mniej zwarta |

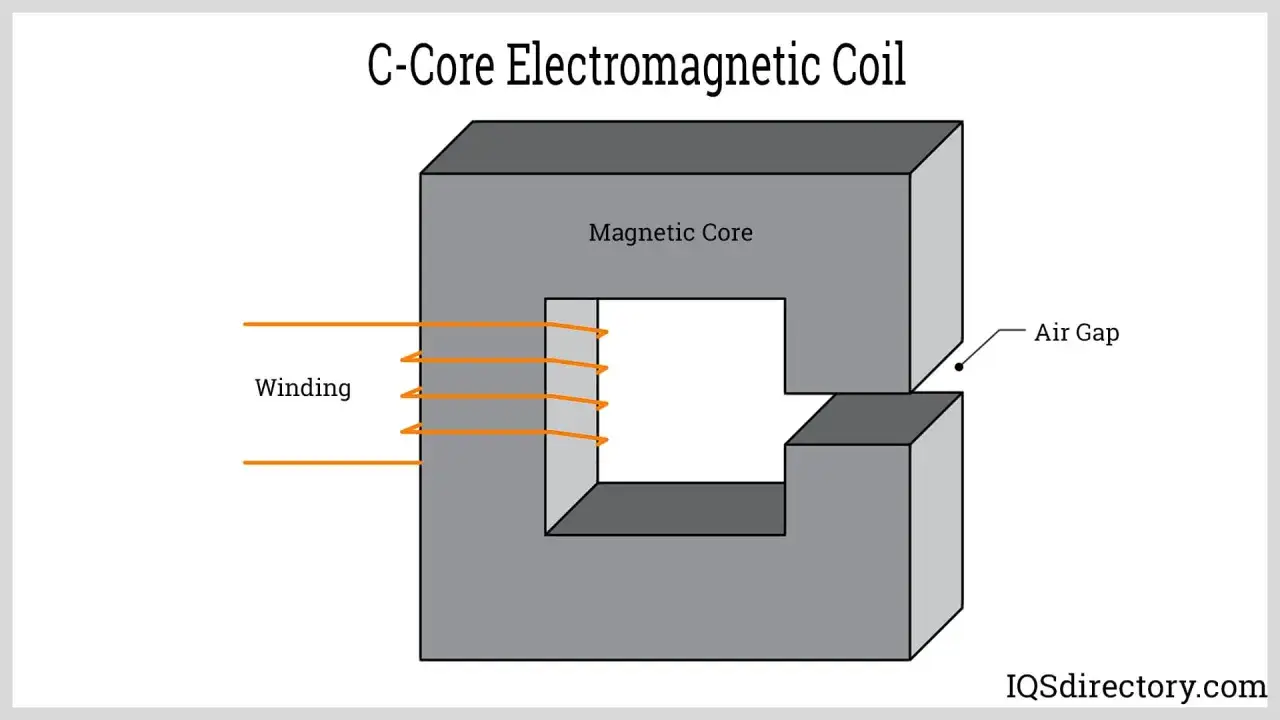

| Mniejsza szczelina powietrzna | Wyższa siła przyciągania | Wymaga precyzyjniejszego montażu i dobrego ustawienia elementów |
Jeśli układ ma pracować dłużej niż kilka sekund, największe znaczenie ma temperatura. W wielu praktycznych rozwiązaniach stosuje się mocniejszy impuls na start, a potem niższy prąd podtrzymania, żeby nie marnować energii na ciepło. To właśnie odróżnia demonstrację szkolną od sensownego elementu wykonawczego w urządzeniu.
Gdzie używa się go w elektronice i automatyce energetycznej
W elektronice i automatyce energetycznej elektromagnes pojawia się częściej, niż się wydaje. Ja najczęściej spotykam go tam, gdzie trzeba coś przełączyć, zwolnić, przytrzymać albo otworzyć bez ręcznej interwencji. W instalacjach PV i magazynach energii nie pracuje zwykle przy samych panelach, ale w przekaźnikach, stycznikach, zaworach, blokadach i układach sterowania, czyli wszędzie tam, gdzie bezpieczeństwo i powtarzalność są ważniejsze niż efektowność.
| Zastosowanie | Rola elektromagnesu | Dlaczego to działa dobrze |
|---|---|---|
| Przekaźnik | Przełącza styk po podaniu sygnału sterującego | Mały prąd steruje większym obwodem |
| Stycznik | Załącza i rozłącza obwody o większym prądzie | Zapewnia zdalne sterowanie i bezpieczeństwo pracy |
| Elektrozawór | Otwiera lub zamyka przepływ medium | Reaguje szybko i przewidywalnie |
| Zamek elektromagnetyczny | Zwalnia albo blokuje zasuwę | Prosty mechanizm, łatwy do automatyzacji |
| Układ podnoszący stal | Przyciąga i przenosi ferromagnetyczne elementy | Siła może być duża, jeśli dobrze dobierze się prąd i rdzeń |
W takich zastosowaniach widać najlepiej, że to nie jest ciekawostka z lekcji fizyki, tylko bardzo użyteczny element wykonawczy. Z jednej strony daje łatwe sterowanie, z drugiej wymusza rozsądny dobór zasilania, bo tam, gdzie układ ma pracować długo, liczy się już nie tylko siła, ale też sprawność i trwałość.
Na co zwracam uwagę, gdy układ ma działać długo i bez problemów
- Dobieram zasilanie do cewki, a nie odwrotnie.
- Sprawdzam, czy drut ma dość miejsca na odprowadzenie ciepła.
- Unikam zbędnej szczeliny powietrznej między rdzeniem a elementem przyciąganym.
- Jeśli układ pracuje cyklicznie, przewiduję tryb podtrzymania albo chłodzenie.
- Nie zakładam, że większy prąd zawsze rozwiąże problem, bo często tylko go przesuwa.
Jeśli chcesz wyjść poza prostą demonstrację, zacznij od miękkiego rdzenia, równego nawinięcia i ograniczonego prądu. Taki układ uczy najwięcej, bo od razu pokazuje, że skuteczność zależy nie od jednego „mocnego” parametru, ale od całej konstrukcji: geometrii cewki, materiału rdzenia, jakości zasilania i sposobu odprowadzania ciepła. Właśnie na tym polega praktyczna strona elektromagnesu w elektronice i automatyce.
