W praktyce chodzi o prosty sposób na zwiększenie wzmocnienia prądowego bez rozbudowy sterownika: dwa tranzystory pracują tak, jakby tworzyły jeden mocniejszy element. Połączenie tranzystorów w konfiguracji znanej jako układ darlingtona pozwala sterować większym obciążeniem przy bardzo małym prądzie wejściowym, co bywa wygodne przy przekaźnikach, cewkach i wyjściach mikrokontrolerów. Ten komfort ma jednak cenę: większe straty, wyższy spadek napięcia i słabszą sprawność niż w rozwiązaniach opartych na MOSFET-ach.
Najważniejsze fakty o połączeniu Darlingtona
- Składa się z dwóch tranzystorów połączonych tak, aby prąd jednego wzmacniał drugi.
- Daje bardzo duże wzmocnienie prądowe, więc łatwo go sterować z mikrokontrolera lub optoizolatora.
- Ma wyraźnie większy spadek napięcia w stanie nasycenia niż MOSFET, więc gorzej znosi duże prądy ciągłe.
- Najlepiej sprawdza się w sterowaniu przekaźników, cewek, zaworów, małych silników i innych obciążeń indukcyjnych.
- W obwodach energooszczędnych zwykle jest rozwiązaniem pomocniczym, a nie głównym elementem toru mocy.
Jak jest zbudowana para Darlingtona

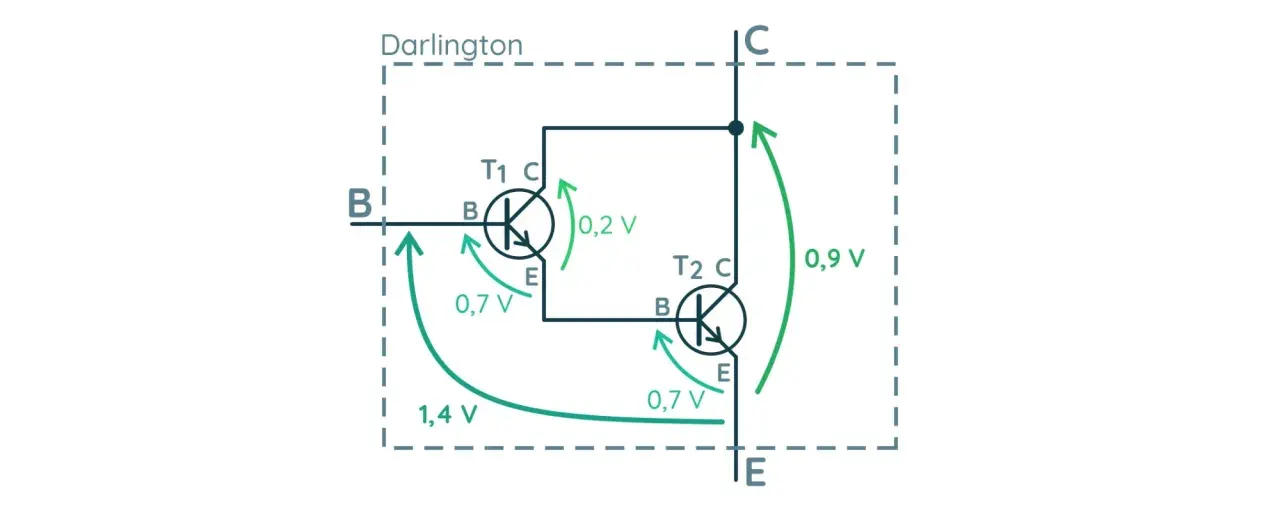

W klasycznej wersji mamy dwa tranzystory bipolarne NPN albo PNP połączone tak, że emiter pierwszego steruje bazę drugiego, a ich kolektory są wspólne. Z punktu widzenia układu zachowują się jak jeden element o bardzo dużym hFE, czyli umownym wzmocnieniu prądowym w obszarze liniowym. Ja traktuję to połączenie jak prosty mnożnik prądu sterującego, a nie jak cudowny wzmacniacz bez kosztów ubocznych.
- Wejście podaje się na bazę pierwszego tranzystora.
- Wyjście bierze się zwykle z emitera drugiego tranzystora.
- Kolektory obu tranzystorów są połączone razem.
- Układ może występować jako dyskretne połączenie dwóch elementów albo jako gotowy driver w jednej obudowie.
W gotowych driverach scalonych, takich jak popularne układy z rodziny ULN, ta zasada jest zamknięta w jednej obudowie razem z rezystorami i diodami zabezpieczającymi. Mechanizm jest prosty, ale dopiero sposób przewodzenia pokazuje, gdzie zyskujesz wygodę, a gdzie zaczynasz płacić stratami.
Jak działa krok po kroku
- Na bazę pierwszego tranzystora trafia mały prąd sterujący.
- Pierwszy element wzmacnia go i podaje na bazę drugiego tranzystora.
- Drugi tranzystor zamienia ten wzmocniony sygnał na większy prąd kolektora, który płynie przez obciążenie.
- Układ przechodzi do stanu nasycenia, czyli pracuje jak klucz, a nie jak liniowy wzmacniacz.
W teorii efektywne wzmocnienie jest zbliżone do iloczynu wzmocnień obu tranzystorów, ale w praktyce nigdy nie liczę na idealny wynik. Ograniczają go spadki napięć, temperatura, upływności i dobór konkretnego elementu. W notach TI dla gotowych driverów widać nawet bardzo wysokie wartości efektywnego wzmocnienia, sięgające 10 000 A/A przy określonych warunkach, ale to nadal nie jest liczba, którą można przepisać bezmyślnie do każdego projektu.
Najważniejsze jest to, że do włączenia obciążenia potrzeba bardzo małego prądu wejściowego, ale samo obciążenie nie dostaje „darmowej” energii. I właśnie tu zaczyna się rozmowa o kompromisach.
Zalety i kompromisy, które decydują o wyborze
Najczęściej widzę tę konfigurację w miejscach, gdzie sterownik ma małą wydajność prądową, ale musi włączyć coś wyraźnie większego. W praktyce to działa dobrze, dopóki akceptujesz większy spadek napięcia na elemencie i mniejszą sprawność całego toru.
| Cecha | Para Darlingtona | MOSFET logic-level |
|---|---|---|
| Prąd sterujący | Mały i wygodny dla mikrokontrolera lub optoizolatora | Prawie zerowy w stanie ustalonym, ale trzeba przeładować bramkę |
| Straty przewodzenia | Wyraźne; przy 1,3 V i 300 mA to około 0,39 W | Zwykle dużo mniejsze |
| Szybkość | Dobra do prostego włącz/wyłącz, słabsza przy szybkim PWM | Zwykle lepsza |
| Złożoność projektu | Niska | Niska do średniej, zależnie od sterowania bramką |
| Kiedy wygrywa | Proste sterowanie przekaźników i cewek | Efektywność i większa moc |
W gotowych układach scalonych typu ULN2003 albo ULN2803 spotyka się też bardzo praktyczne liczby: do 50 V na wyjściu, do 0,5 A na kanał i prądy wejściowe rzędu około 1 mA. To wygodne, ale nie bezkarne termicznie. Jeśli na jednym kanale tracisz blisko pół wata, obudowa i płytka przestają być drobiazgiem.
To właśnie tu wychodzi na jaw największy kompromis: wygoda sterowania kontra straty energii. Dlatego dalej patrzę już na konkretne zastosowania, a nie tylko na katalogową nazwę elementu.
Gdzie sprawdza się najlepiej
Ja widzę tę konfigurację przede wszystkim jako driver wyjściowy, a nie jako główny element toru mocy. W elektronice związanej z energią odnawialną to zwykle pomocniczy stopień sterujący, na przykład do przekaźników, sygnalizacji, wentylatorów, zaworów albo małych cewek w sterownikach pomocniczych.
- Przekaźniki i styczniki pomocnicze - mały sygnał z mikrokontrolera lub PLC wystarcza do wysterowania cewki, o ile zapewnisz tłumienie przepięcia.
- Zawory, solenoidy i małe elektromagnesy - tu liczy się prostota, bo obciążenie jest indukcyjne i prąd sterujący musi być niski.
- Wyjścia w modułach typu ULN - dobre do wielu kanałów, gdy chcesz upchnąć kilka driverów w jednej obudowie.
- Układy pomocnicze w falownikach i kontrolerach ładowania - na przykład dla wentylatora, lampki, przekaźnika by-passu albo sygnału alarmowego.
- Interfejs 3,3 V albo 5 V do obciążeń 12 V i 24 V - przydatny, gdy logika nie może bezpośrednio podać prądu potrzebnego przez cewkę.
W takich zastosowaniach największą zaletą jest przewidywalność: wiesz, że mały sygnał wejściowy ma wystarczyć do sterowania większym obciążeniem. Jeśli jednak mówimy o głównym torze mocy w instalacji PV, inwerterze albo przetwornicy, zwykle patrzę już w stronę MOSFET-ów albo IGBT, bo tam sprawność ma większą wagę niż wygoda bazy. Od tego punktu już tylko krok do pytania, jak taki element dobrać bez zgadywania.
Jak dobrać go do projektu bez zgadywania
- Sprawdź prąd obciążenia w stanie ciągłym i w impulsie. Dla cewek i przekaźników warto policzyć też prąd rozruchowy.
- Policz straty na elemencie. Wystarczy wzór P ≈ VCE(sat) × I. Przy 1,3 V i 200 mA dostajesz 0,26 W, a przy 350 mA już 0,46 W.
- Upewnij się, że źródło sterujące da radę z prądem wejściowym i z poziomem napięć. Nie każdy pin mikrokontrolera albo optoizolatora pracuje wygodnie w tym samym zakresie.
- Jeśli obciążenie jest indukcyjne, zaplanuj drogę dla energii z cewki. W scalonych driverach często są diody tłumiące, ale przy dyskretnym połączeniu trzeba je dodać samemu.
- Sprawdź temperaturę obudowy i zapas na płytce. Dwa lub trzy kanały pracujące równocześnie potrafią podnieść temperaturę bardziej, niż sugeruje pojedynczy kanał w katalogu.
W praktyce prosta reguła brzmi tak: jeśli zależy ci na niskim prądzie sterującym i niewielkiej liczbie elementów, taka konfiguracja jest sensowna. Jeśli priorytetem jest sprawność albo szybkie PWM, lepiej od razu projektować pod MOSFET-a. To oszczędza późniejszych przeróbek i daje bardziej przewidywalny bilans strat.
Najczęstsze błędy, które przepalają przewagę tej konfiguracji
- Traktowanie jej jak zamiennika MOSFET-a - to najczęstszy błąd, bo wysoka wygoda sterowania nie oznacza niskich strat.
- Brak uwzględnienia spadku napięcia - przy dużym prądzie kilka dziesiątych wata na kanale szybko robi się realnym problemem termicznym.
- Pomijanie diody przy cewce - bez niej przepięcie może uszkodzić tranzystory albo zakłócać pracę całego układu.
- Zakładanie, że 3,3 V zawsze wystarczy - trzeba sprawdzić progi konkretnego elementu, a nie opierać się na intuicji.
- Zbyt szybkie przełączanie - jeśli chcesz robić z niego element do częstego PWM, zyskujesz prostotę, ale tracisz sprawność i dynamikę.
- Ignorowanie sumy strat przy wielu kanałach - pojedynczy driver bywa chłodny, a cały pakiet już nie.
Tu właśnie widać różnicę między poprawnie działającym układem a rozwiązaniem, które tylko „jakoś działa”. Dobra praktyka jest banalna: mierzę temperaturę, liczę straty i nie zakładam, że katalogowe parametry są dostępne bez ograniczeń. To prowadzi do ostatniej, najpraktyczniejszej części: kiedy naprawdę warto wybrać tę konfigurację w sprzęcie związanym z energią.
Co z tej konfiguracji wynika w elektronice związanej z energią
Jeżeli projekt dotyczy sterowania pomocniczego, ta konstrukcja nadal ma sens: pozwala uruchomić cewkę, przekaźnik albo mały silnik z prostego sygnału, bez skomplikowanego drivera. Jeśli jednak mówimy o elementach odpowiadających za wysoką sprawność instalacji, takich jak główne stopnie przetwarzania energii w systemach PV, częściej wybieram rozwiązania o niższym spadku napięcia i mniejszych stratach. Właśnie dlatego para Darlingtona pozostaje świetna tam, gdzie liczy się prosty interfejs i niezawodne sterowanie, a nie maksymalna efektywność.
Jeśli mam zostawić jedną techniczną zasadę, to tę: używaj tego połączenia wtedy, gdy potrzebujesz małego prądu wejściowego i możesz zaakceptować większe straty; w każdym innym przypadku najpierw porównaj je z logic-level MOSFET-em. To najprostsza droga do projektu, który działa nie tylko na stole, ale też po dłuższej pracy w obudowie.
