W sterowaniu elektroniką różnica między chwilowym impulsem a utrzymaniem stanu decyduje o wygodzie, poborze energii i bezpieczeństwie pracy układu. Monostabilny a bistabilny to w praktyce wybór między elementem, który po pobudzeniu wraca do położenia spoczynkowego, a takim, który zapamiętuje ostatni stan i nie wymaga ciągłego podtrzymania. W instalacjach domowych, automatyce i prostych układach zasilanych z PV ta różnica naprawdę ma znaczenie, bo wpływa zarówno na rachunek za energię, jak i na zachowanie całego systemu po zaniku zasilania.
W tym artykule pokazuję, jak działają oba rozwiązania, gdzie się je stosuje, jak je rozróżnić i na co uważać przy doborze. Zamiast suchych definicji dostaniesz praktyczne porównanie, które pomaga dobrać właściwy element do realnego zastosowania.
Najważniejsza różnica to impuls kontra zapamiętanie stanu
- Element monostabilny działa chwilowo i po zaniku sygnału wraca do stanu spoczynkowego.
- Element bistabilny ma dwa trwałe stany i pozostaje w ostatnim ustawieniu do kolejnego impulsu.
- Monostabilny sprawdza się tam, gdzie potrzebny jest krótki sygnał sterujący, na przykład w dzwonku, bramie albo timerze.
- Bistabilny jest lepszy, gdy układ ma pamiętać stan bez ciągłego zasilania, szczególnie w automatyce i instalacjach energooszczędnych.
- W systemach zasilanych z akumulatora lub PV bistabilny często ogranicza pobór energii, ale nie zawsze jest bezpieczniejszym wyborem.
- Najpierw sprawdź, czy potrzebujesz automatycznego powrotu do stanu wyjściowego, czy trwałego przełączenia.
Czym różni się element monostabilny od bistabilnego
Najprościej: monostabilny ma jeden stan stabilny, a drugi jest tylko chwilowy. Bistabilny ma dwa stany stabilne i potrafi pozostać w jednym z nich bez ciągłego podawania sygnału. W praktyce oznacza to, że pierwszy element służy do wywołania zdarzenia, a drugi do utrzymania decyzji.

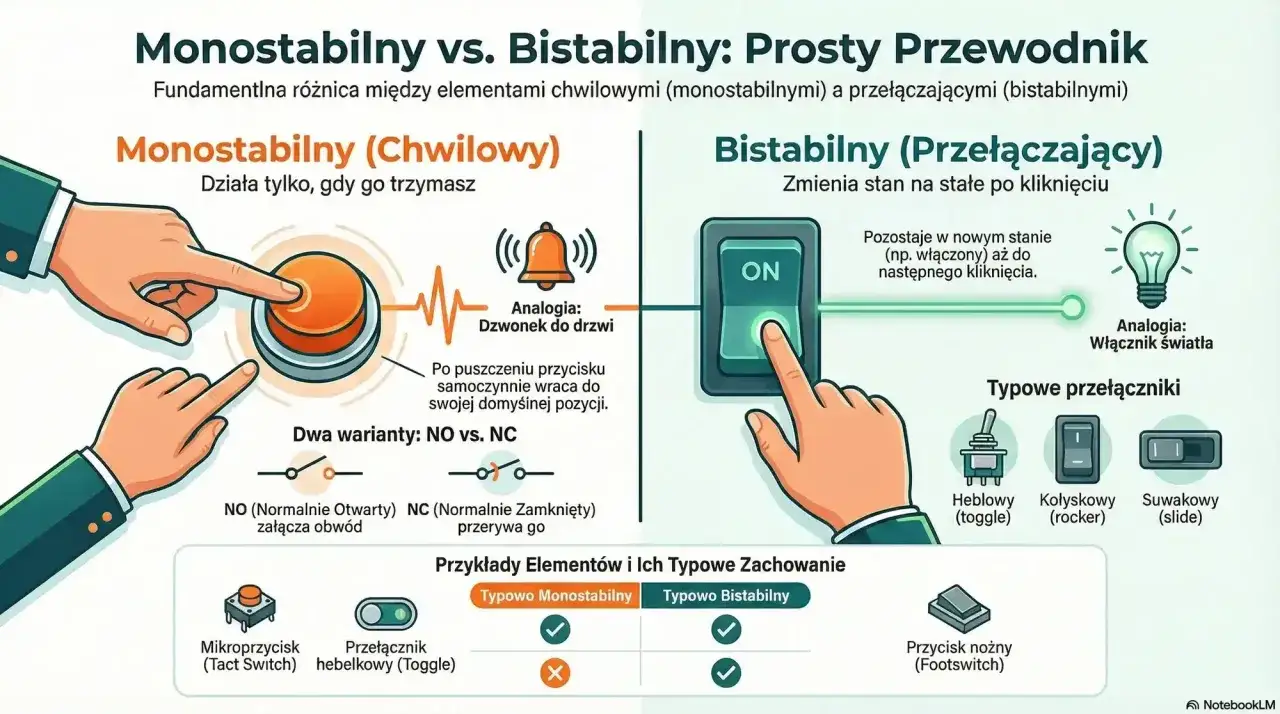

Jeśli porównać je bez technicznego żargonu, monostabilny zachowuje się jak przycisk sprężynowy albo impuls czasowy, a bistabilny jak przełącznik z pamięcią. W elektronice te role mogą pełnić różne konstrukcje: przyciski, przekaźniki, przerzutniki czy układy czasowe. To prowadzi do pytania, jak wygląda ich praca w konkretnym układzie.
| Cecha | Monostabilny | Bistabilny |
|---|---|---|
| Liczba stanów stabilnych | Jeden | Dwa |
| Reakcja na impuls | Uruchamia działanie na chwilę, po czym wraca do spoczynku | Zmienia stan i pozostaje w nim do następnego impulsu |
| Pobór energii | Może być ciągły, jeśli układ ma podtrzymać aktywność | Zwykle tylko w chwili przełączania |
| Typowa rola | Impuls, wyzwolenie, odmierzanie czasu | Pamięć stanu, przełączanie, zatrzask |
| Po zaniku sygnału | Wraca do stanu bazowego | Zostaje w ostatnim stanie, jeśli konstrukcja na to pozwala |
Jak działa układ monostabilny w praktyce
Tu liczy się ruch chwilowy. Naciśnięcie przycisku, impuls z centrali albo krótki sygnał z czujnika wyzwala reakcję, po czym układ wraca do stanu spoczynkowego. W mechanice to najczęściej przycisk sprężynowy, w elektronice - układ czasowy typu one-shot, na przykład z układem 555 albo prostym torowaniem RC z komparatorem.
W takich rozwiązaniach nie chcesz pamięci stanu. Chcesz, żeby sygnał trwał tyle, ile trzeba, a potem zniknął. To dlatego monostabilność dobrze sprawdza się w zadaniach takich jak:
- dzwonek do drzwi,
- impuls do bramy lub elektrozaczepu,
- reset sterownika,
- czasowe załączenie wentylatora,
- test alarmu lub sygnalizacji.
W praktyce monostabilny układ jest prosty w obsłudze, bo użytkownik nie musi pamiętać ostatniego stanu. Naciskasz, działa, puszczasz, wraca. Gdy ten mechanizm rozumiesz, łatwiej docenić sens rozwiązań bistabilnych.
Jak działa układ bistabilny i dlaczego oszczędza energię
Bistabilny element zachowuje się jak przełącznik z pamięcią: jeden impuls włącza, kolejny wyłącza. W wersji mechanicznej spotkasz zatrzask lub magnes trwały, a w elektronice przerzutnik, czyli układ logiczny pamiętający stan, albo przekaźnik impulsowy. Najważniejsza różnica praktyczna jest taka, że stan zostaje utrzymany bez ciągłego zasilania cewki.
Przy obciążeniu, które wymaga stałego podtrzymania, monostabilny przekaźnik potrafi pobierać energię non stop. Przykład: cewka 24 V / 30 mA to około 0,72 W, czyli ok. 6,3 kWh rocznie przy pracy ciągłej. To nie zawsze jest ogromny koszt, ale w większej rozdzielnicy, w systemie bateryjnym albo w instalacji z wieloma kanałami różnica zaczyna się sumować.
Warto dodać jeden istotny niuans: nie każdy bistabilny element zachowuje stan po całkowitym zaniku zasilania. Mechaniczny przekaźnik zwykle tak, ale cyfrowy układ pamięci może wymagać osobnego zasilania podtrzymującego lub ponownej inicjalizacji. To detal, który często umyka na etapie zakupu. To właśnie ten detal decyduje, czy rozwiązanie nada się do rozdzielnicy, czy tylko do prostego sterowania impulsowego.
Monostabilny a bistabilny w praktyce instalacyjnej
W domu i w automatyce budynkowej wybór zwykle rozbija się na prostą zasadę: monostabilny ma coś uruchomić na chwilę, a bistabilny ma zapamiętać stan. W instalacjach z fotowoltaiką i zasilaniem akumulatorowym to rozróżnienie jest jeszcze ważniejsze, bo każdy niepotrzebnie podtrzymywany obwód kosztuje energię.
| Scenariusz | Lepszy wybór | Dlaczego |
|---|---|---|
| Dzwonek, impuls do sterownika, reset | Monostabilny | Ma działać tylko chwilę, bez pamięci stanu |
| Brama, elektrozaczep, test urządzenia | Monostabilny | Aktywacja ma skończyć się sama |
| Oświetlenie z wielu punktów, pamięć stanu, rozdzielnica | Bistabilny | Stan ma zostać zachowany bez ciągłego zasilania cewek |
| Układ bateryjny lub część systemu PV | Bistabilny | Każdy miliamper poboru ma znaczenie |
| Obwód bezpieczeństwa, który po utracie sterowania ma wrócić do OFF | Monostabilny | Fail-safe bywa ważniejszy niż pamięć |
Nie wybierałbym bistabilnego automatycznie dla każdego układu oszczędzającego energię. Jeśli stan ma wrócić do wyłączenia po zaniku sygnału, monostabilny jest prostszy i bezpieczniejszy. Jeśli natomiast chcesz, żeby system pamiętał ostatnie ustawienie nawet po krótkim odcięciu zasilania, bistabilny daje wyraźną przewagę. Skoro już widać kontekst użycia, pozostaje pytanie, jak wybrać właściwy wariant bez zgadywania.
Jak wybrać właściwy wariant do swojego zastosowania
Ja zwykle zaczynam od trzech pytań: czy układ ma pamiętać stan, czy po zaniku sygnału ma wracać do spoczynku oraz czy ważniejsza jest oszczędność energii, czy prostota i bezpieczeństwo wyłączenia. Dopiero potem patrzę na typ obciążenia i parametry cewki.
- Jeśli potrzebujesz tylko impulsu, wybierz monostabilny.
- Jeśli stan ma zostać zachowany bez podtrzymania, wybierz bistabilny.
- Jeśli po awarii zasilania odbiornik ma się sam wyłączyć, monostabilny często będzie rozsądniejszy.
- Jeśli system pracuje z baterii lub w trybie niskiego poboru, bistabilny zwykle daje większy sens.
- Jeśli sterowanie ma być powtarzalne i odporne na błędy obsługi, sprawdź, czy element ma jednoznaczny stan po starcie.
W praktyce dobór nie sprowadza się do samej nazwy. Liczy się też to, czy przekaźnik, przycisk albo układ czasowy pasuje do napięcia sterującego, częstotliwości przełączeń i rodzaju obciążenia. To właśnie tu najłatwiej popełnić błąd, który później wygląda jak dziwna usterka, choć jest zwykłym niedopasowaniem.
Najczęstsze błędy przy doborze i montażu
- Mylenie przycisku chwilowego z przełącznikiem zatrzaskowym. Z zewnątrz bywają podobne, ale pracują zupełnie inaczej.
- Zakładanie, że każdy bistabilny element zachowa stan po zaniku zasilania. To zależy od konstrukcji.
- Ignorowanie poboru cewki w monostabilnym przekaźniku. Przy ciągłej pracy w instalacji bateryjnej to realny koszt energii.
- Brak diody gaszącej przy cewkach DC. Bez niej przepięcia przy wyłączaniu potrafią uszkadzać elektronikę sterującą.
- Dobór zbyt małej obciążalności styków. Przekaźnik może przełączać logicznie poprawnie, a mimo to szybko się zużyje pod zbyt dużym prądem.
- Brak sprawdzenia stanu po starcie. W automatyce to krytyczne, bo po zaniku i powrocie zasilania układ może ruszyć w nieoczekiwanej pozycji.
Jeśli pracujesz przy instalacji z PV, pamiętaj też o wahaniach napięcia i o tym, że sterowanie zasilane z akumulatora nie zawsze ma idealnie stałe warunki. To nie jest detal, tylko jedna z głównych przyczyn problemów w terenie. Z tego punktu łatwo przejść do sprawdzenia parametrów katalogowych.
Co jeszcze sprawdzam w karcie katalogowej przed zakupem
Przy takich elementach nie kupuję na oko. Dobra karta katalogowa mówi więcej niż opis handlowy, bo pokazuje nie tylko napięcie, ale też to, jak element zachowa się po setkach lub tysiącach cykli pracy.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Napięcie cewki lub sterowania | Musi pasować do realnego zasilania, zwłaszcza w systemach 12 V i 24 V. |
| Pobór prądu | Decyduje o zużyciu energii i o tym, czy układ nadaje się do pracy bateryjnej. |
| Obciążalność styków | Określa, jaki prąd i jakie napięcie można bezpiecznie przełączać. |
| Czas zadziałania | Ma znaczenie, gdy liczysz na krótki impuls albo szybką reakcję układu. |
| Trwałość mechaniczna i elektryczna | Pokazuje, ile cykli element wytrzyma bez spadku niezawodności. |
| Zachowanie po zaniku zasilania | W bistabilnych rozwiązaniach to często parametr ważniejszy niż sama cena. |
Jeśli mam sprowadzić cały temat do jednej zasady, to brzmi ona tak: wybieraj nie ten element, który brzmi nowocześniej, tylko ten, który najlepiej pasuje do logiki pracy układu. Monostabilny daje prosty powrót do stanu bazowego, bistabilny daje pamięć i oszczędność energii, ale to Ty decydujesz, który z tych efektów naprawdę pomaga w danym projekcie. W praktyce właśnie od tej decyzji zależy, czy instalacja będzie przewidywalna, energooszczędna i wygodna w obsłudze.
