W elektronice są elementy, które wyglądają niepozornie, a decydują o tym, czy układ działa stabilnie, bezpiecznie i wydajnie. Dioda należy właśnie do tej grupy: prostym mechanizmem pozwala prądowi płynąć w jedną stronę, a w drugą go blokuje. W tym tekście pokazuję, jak działa taki element, jakie ma odmiany, na co patrzeć przy doborze i dlaczego w instalacjach zasilających oraz fotowoltaicznych potrafi zrobić dużą różnicę.
Najważniejsze rzeczy, które warto zapamiętać o tym elemencie
- Nie jest idealnym „zaworem” dla prądu, bo zawsze ma spadek napięcia, straty i ograniczenia temperaturowe.
- W praktyce liczy się nie tylko prąd znamionowy, ale też napięcie wsteczne, szybkość przełączania i odprowadzanie ciepła.
- Różne odmiany rozwiązują różne problemy: prostowanie, zabezpieczenie, stabilizację napięcia, tłumienie przepięć albo sygnalizację.
- W fotowoltaice ważną rolę odgrywają elementy obejściowe, które pomagają ograniczać skutki zacienienia i hotspotów.
- Zły dobór zwykle kończy się nie spektakularną awarią, ale przegrzewaniem, stratami energii i skróceniem żywotności układu.

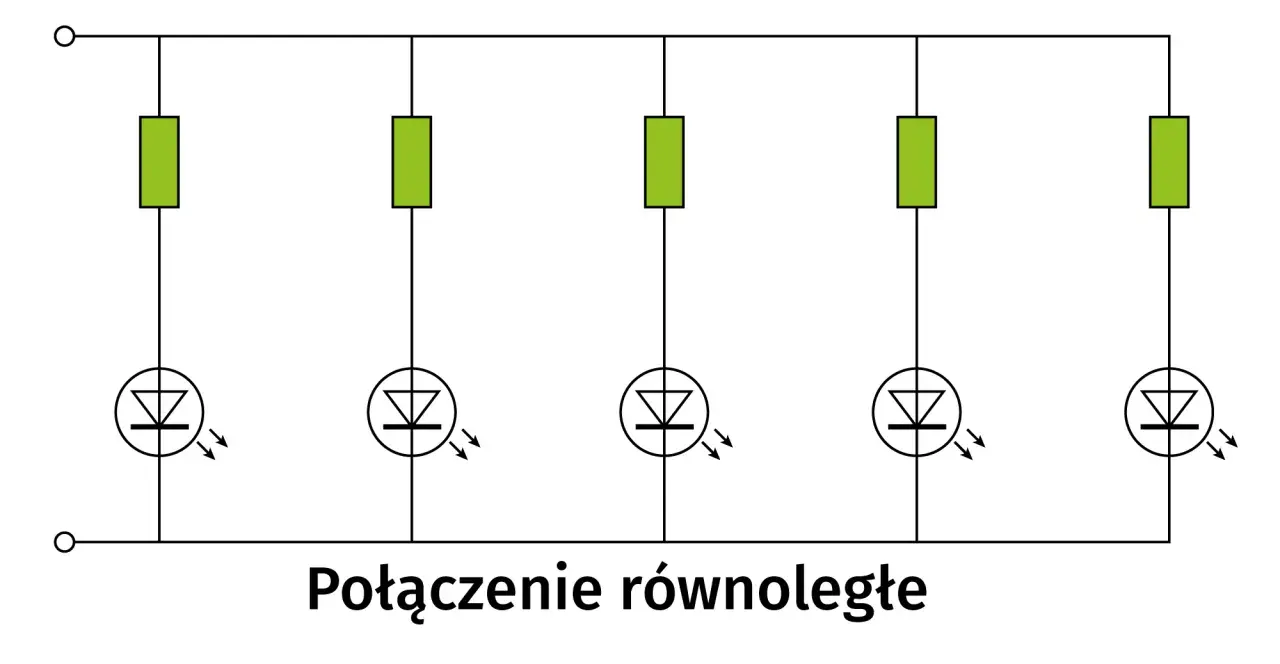

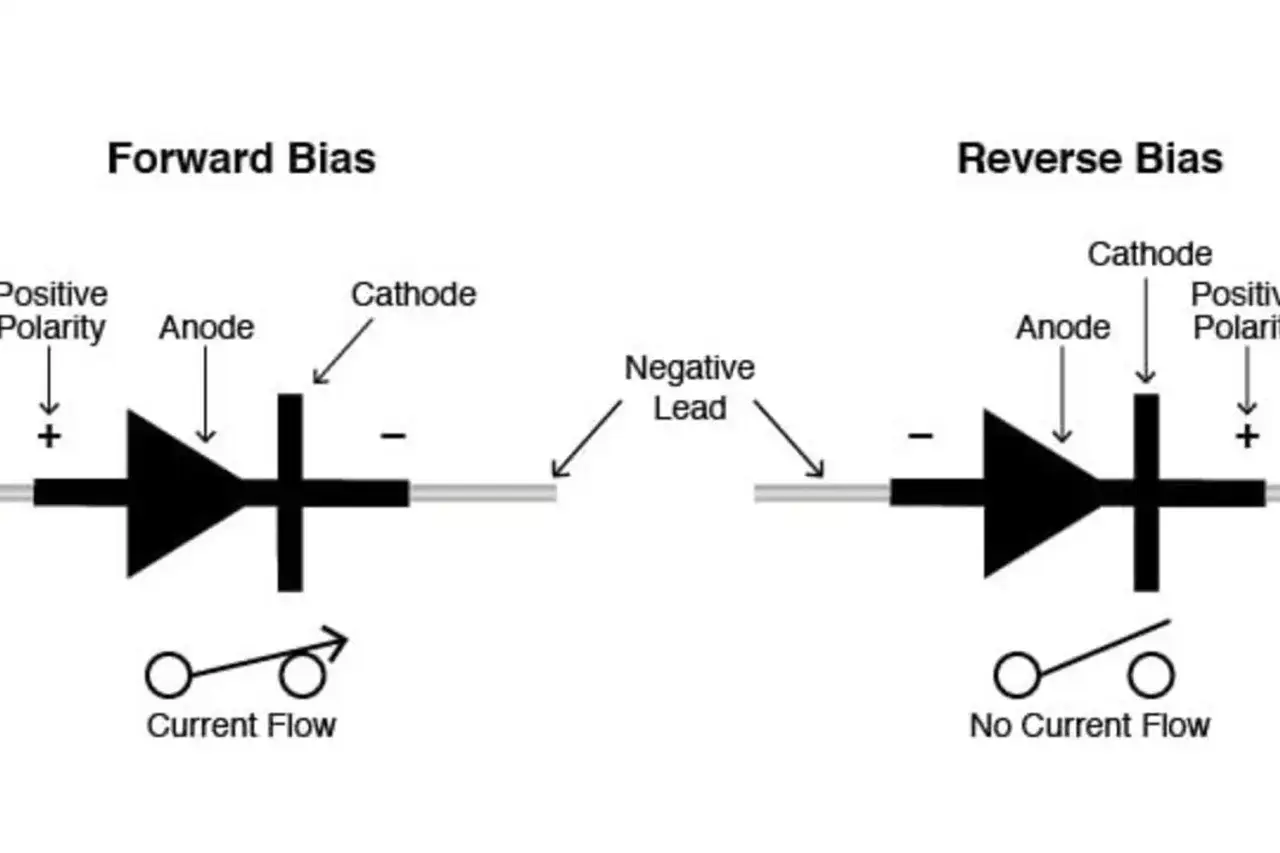

Jak działa i dlaczego przepuszcza prąd tylko w jedną stronę
Mechanizm jest prostszy, niż sugeruje nazwa. W środku znajduje się złącze p-n, czyli połączenie dwóch obszarów półprzewodnika o różnych właściwościach. Gdy napięcie jest podłączone we właściwym kierunku, bariera na złączu maleje i nośniki ładunku mogą swobodnie przechodzić. Gdy polaryzacja jest odwrotna, bariera rośnie i przepływ zostaje praktycznie zablokowany.
W praktyce to nie jest element idealny. W kierunku przewodzenia zawsze pojawia się spadek napięcia, a po stronie zaporowej niewielki prąd upływu. W krzemowych rozwiązaniach ten spadek zwykle mieści się w okolicach 0,6-0,8 V, a w odmianach Schottky’ego bywa niższy, często około 0,2-0,4 V, zależnie od prądu i temperatury. Im wyższa temperatura, tym bardziej rośnie prąd upływu, więc ten sam element może zachowywać się inaczej w chłodnym pomieszczeniu i w nagrzanej obudowie urządzenia.
Ja patrzę na ten mechanizm jak na bardzo praktyczny kompromis: prosty sposób na kontrolę kierunku przepływu energii, ale bez cudów. To właśnie te ograniczenia decydują o tym, że w praktyce trzeba wybierać spośród kilku odmian, a nie jednego uniwersalnego rozwiązania.
Jakie typy spotykam najczęściej
W katalogach i gotowych układach najczęściej spotykam kilka odmian, z których każda rozwiązuje trochę inny problem. Zestawienie poniżej porządkuje temat bez technicznego chaosu.
| Typ | Po co jest używany | Co go wyróżnia | Gdzie spotykam go najczęściej |
|---|---|---|---|
| Prostowniczy | Zmiana prądu przemiennego na stały | Duża odporność prądowa, prosty i tani | Zasilacze, mostki Graetza, ładowarki |
| Schottky’ego | Redukcja strat i szybkie przełączanie | Niski spadek napięcia i krótki czas odzyskiwania | Przetwornice, układy DC-DC, zabezpieczenie przed odwrotną polaryzacją |
| Zenera | Utrzymanie w przybliżeniu stałego napięcia | Pracuje w obszarze przebicia kontrolowanego | Referencje napięcia, proste stabilizatory, zabezpieczenia wejść |
| TVS | Tłumienie przepięć | Bardzo szybka reakcja na impulsy | Ochrona linii zasilania, interfejsów i elektroniki narażonej na burze lub ESD |
| LED | Emisja światła i sygnalizacja | Zamienia energię elektryczną na światło | Wskaźniki, oświetlenie, urządzenia informacyjne |
| Szybki lub ultraszybki | Praca w układach impulsowych | Krótki czas odzyskiwania przy wyłączaniu | Przetwornice, zasilacze impulsowe, układy wysokiej częstotliwości |
W praktyce rzadko wygrywa „najlepszy” typ, bo każda odmiana jest kompromisem między spadkiem napięcia, szybkością, upływem, ceną i odpornością termiczną. Kiedy rozumiem tę różnicę, dużo łatwiej mi dobrać właściwy element do konkretnego zadania.
Na jakie parametry patrzę przed doborem
Najwięcej błędów bierze się z tego, że ktoś patrzy tylko na jeden parametr. To za mało. Przy doborze sprawdzam zawsze kilka rzeczy jednocześnie, bo dopiero ich zestaw mówi, czy układ będzie działał bezpiecznie i bez nadmiernych strat.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
IF(AV) |
Średni prąd pracy | Musi być wyższy niż realny prąd obciążenia, z zapasem na temperaturę i warunki pracy |
VRRM |
Maksymalne napięcie wsteczne | Powinno uwzględniać nie tylko napięcie znamionowe, ale też przepięcia i skoki |
VF |
Spadek napięcia w kierunku przewodzenia | Niższy spadek oznacza mniejsze straty, ale nie zawsze lepszą odporność lub stabilność |
trr |
Czas odzyskiwania wstecznego | W układach impulsowych ma duże znaczenie, w prostych układach 50/60 Hz mniejsze |
Tj i Ptot
|
Temperatura złącza i moc strat | To one najczęściej decydują o trwałości, zwłaszcza w małych obudowach SMD |
Najważniejszy praktyczny wniosek jest prosty: spadek napięcia to nie detal. Jeśli przez element płynie 10 A, a spadek wynosi 0,4 V, to robi się już 4 W ciepła. Przy 0,7 V to 7 W, czyli różnica, którą da się realnie odczuć na temperaturze obudowy i żywotności całego układu. Kiedy już wiem, jak czytać parametry, łatwiej przełożyć je na konkretne zastosowania, zwłaszcza tam, gdzie liczy się ciepło i bezpieczeństwo.
Gdzie ma największe znaczenie w zasilaniu i fotowoltaice
W zasilaczach i ładowarkach ten element często odpowiada za prostowanie, separację gałęzi albo ochronę przed odwrotnym podłączeniem. To drobny detal, który bywa ważniejszy niż sam wygląd płytki, bo bez niego łatwo o cofanie prądu, przegrzewanie albo niepotrzebne straty energii.
W układach bateryjnych szczególnie cenię rozwiązania, które chronią przed odwrotną polaryzacją. Jeśli ktoś podłączy przewody błędnie, dobrze dobrany element potrafi uratować cały tor zasilania. W praktyce wybór nie powinien jednak opierać się wyłącznie na tym, czy układ „ruszy”, ale na tym, ile mocy zamieni się w ciepło i jak długo całość ma pracować bez awarii.
W fotowoltaice temat robi się jeszcze ciekawszy. Jak opisuje SolarEdge, elementy obejściowe w modułach krzemowych pomagają ograniczać hotspoty przy nierównomiernym oświetleniu. To ważne, bo cień od komina, drzewa czy zabrudzenia nie tylko obniża uzysk, ale też potrafi podnieść temperaturę fragmentu modułu i przyspieszyć degradację. Taki układ nie usuwa problemu cienia, ale zmniejsza jego skutki i pozwala ominąć zacienioną sekcję.
W praktyce często spotyka się podział modułu na kilka substrings, z osobnym elementem obejściowym dla każdej sekcji. Dzięki temu uszkodzenie lub zacienienie jednego fragmentu nie blokuje całego panelu. To właśnie tutaj widać najlepiej, że ten niepozorny komponent ma realny wpływ na bezpieczeństwo, uzysk energii i trwałość instalacji. Właśnie przy doborze i montażu najłatwiej popełnić kosztowny błąd, dlatego ten fragment warto potraktować bardzo praktycznie.
Najczęstsze błędy przy doborze i montażu
Najczęstszy błąd, jaki widzę, to kupowanie elementu „na oko”, bez sprawdzenia warunków pracy. Sama zgodność napięcia katalogowego nie wystarcza. Układ może działać chwilę poprawnie, ale po nagrzaniu, przy większym obciążeniu albo po kilku cyklach termicznych zacznie tracić parametry.
- Dobór tylko po napięciu, bez sprawdzenia prądu i temperatury.
- Ignorowanie strat mocy, zwłaszcza gdy przez element płynie duży prąd przez dłuższy czas.
- Użycie wolniejszego typu w przetwornicy impulsowej, gdzie czas odzyskiwania ma znaczenie.
- Zbyt mały zapas termiczny w małej obudowie, bez realnej drogi odprowadzania ciepła.
- Założenie, że układ obejściowy w fotowoltaice rozwiąże problem cienia całkowicie, a nie tylko ograniczy jego skutki.
Do tego dochodzi jeszcze błąd montażowy: zbyt ciasne upakowanie elementu przy źródle ciepła albo brak sensownego pola miedzi pod obudową. W małej elektronice to drobiazg, ale w praktyce różnica między 60°C a 110°C na złączu potrafi przesądzić o tym, czy urządzenie przeżyje kilka sezonów, czy tylko kilka miesięcy. Gdy te pułapki są już jasne, pozostaje pytanie najważniejsze: jak dobrać element bez zgadywania.
Jak dobieram właściwy element do układu
Ja zawsze zaczynam od trzech pytań: jakie jest napięcie, jaki płynie prąd i jak gorąco będzie w miejscu pracy. Dopiero potem wybieram typ. Taki porządek oszczędza czas i zmniejsza ryzyko, że z katalogu wyjdzie coś poprawnego tylko na papierze.
- Ustal maksymalne napięcie wsteczne i dodaj zapas na przepięcia.
- Sprawdź średni prąd oraz prąd chwilowy, jeśli układ pracuje impulsowo lub przy starcie pobiera więcej energii.
- Oceń temperaturę otoczenia i możliwość chłodzenia, bo to ogranicza realną moc strat.
- Dobierz odmianę do zadania: prostowanie, zabezpieczenie, stabilizacja, tłumienie przepięć albo szybkie przełączanie.
- Policz straty cieplne. Jeśli spadek wynosi 0,5 V przy 8 A, to robi się 4 W, a to już wymaga sensownego odprowadzenia ciepła.
- Sprawdź obudowę i montaż, bo inny element będzie dobry do płytki laboratoryjnej, a inny do zamkniętej obudowy przy pracy ciągłej.
W układach narażonych na długą pracę pod obciążeniem zwykle zostawiam zapas co najmniej 20-30% na prąd i temperaturę, a przy pracy w słońcu, w małej obudowie albo przy słabym chłodzeniu jeszcze więcej. To nie jest przesada, tylko zwykła ostrożność inżynierska. Najtańszy komponent często wychodzi najdrożej wtedy, gdy przez cały czas pracuje na granicy swoich możliwości.
Dlaczego ten niewielki element często decyduje o trwałości całego układu
W dobrym projekcie ten element nie rzuca się w oczy. Po prostu działa, ogranicza ryzyko i nie dokłada zbędnego ciepła. Właśnie dlatego tak często traktuję go jako test jakości całego układu: jeśli ktoś dobrał go byle jak, zwykle widać to potem w temperaturze, sprawności albo awaryjności.
Najwięcej zysku daje nie „najmocniejszy” wariant z katalogu, tylko rozsądny dobór do realnych warunków pracy. W zasilaniu oznacza to mniej strat i lepszą odporność na pomyłki. W fotowoltaice oznacza to lepszą ochronę przed skutkami zacienienia i mniejsze ryzyko lokalnego przegrzewania. Jeśli ktoś chce podejść do tematu praktycznie, powinien zacząć nie od samej nazwy elementu, ale od tego, co ma on faktycznie robić w konkretnym obwodzie.
Jeżeli mam wskazać jeden wniosek, to jest on prosty: dobrze dobrany element półprzewodnikowy nie jest dodatkiem do układu, tylko jednym z powodów, dla których układ działa stabilnie przez lata. W elektronice i w instalacjach PV to właśnie takie detale najczęściej robią największą różnicę.
