Komutator w silniku prądu stałego odpowiada za mechaniczne przełączanie prądu w wirniku, dzięki czemu napęd może zachować stały kierunek obrotu. To niewielki element, ale od niego zależą sprawność, poziom iskrzenia, hałas i to, jak często trzeba zaglądać do serwisu. Poniżej wyjaśniam, jak działa, z czego się składa, po czym poznać zużycie i kiedy lepiej postawić na rozwiązanie bezszczotkowe.
Najważniejsze fakty o mechanicznej komutacji w silniku DC
- Ten element zmienia kierunek prądu w uzwojeniu wirnika, aby moment obrotowy nie zanikał po pół obrotu.
- Najczęściej współpracuje ze szczotkami węglowymi i lamelowym pierścieniem z miedzi oraz izolacją z miki.
- Niewielkie iskrzenie bywa normalne, ale intensywne zwykle oznacza zużycie szczotek, zabrudzenie albo problem z wirnikiem.
- W prostych napędach jest tanie i skuteczne, lecz wymaga regularnej kontroli i okresowej wymiany części eksploatacyjnych.
- W urządzeniach pracujących długo i bezobsługowo coraz częściej wygrywa wariant bezszczotkowy.
Dlaczego ten element jest potrzebny
W klasycznym silniku prądu stałego prąd w uzwojeniu wirnika musi zmieniać zwrot w odpowiednim momencie. Gdyby tego nie zrobić, moment elektromagnetyczny po pewnym czasie zacząłby działać przeciwnie do kierunku obrotu i silnik traciłby płynność pracy. Mechaniczne przełączanie robi to automatycznie, zwykle wtedy, gdy cewka przechodzi przez strefę neutralną, czyli obszar, w którym wpływ pola magnetycznego na dane uzwojenie jest najmniejszy.
W praktyce oznacza to prostą, ale bardzo sprytną rzecz: wirnik może obracać się w jednym kierunku, mimo że jego uzwojenia są zasilane przez styk ślizgowy. Taka konstrukcja dobrze sprawdza się tam, gdzie liczy się niski koszt startowy i łatwe sterowanie, ale trzeba zaakceptować naturalne zużycie elementów ciernych. Skoro wiadomo już, po co ten układ istnieje, warto zobaczyć, jak dokładnie współpracuje ze szczotkami i wirnikiem.
Jak pracuje w praktyce
W środku działa to dość logicznie. Na wirniku znajduje się miedziany pierścień podzielony na segmenty, a każdy z nich łączy się z inną częścią uzwojenia. Szczotki, zwykle wykonane z grafitu lub węgla, są dociskane sprężynami i ślizgają się po tej powierzchni, przekazując prąd do obracającego się wirnika.
- Prąd trafia ze źródła do szczotek, a potem do kolejnych segmentów pierścienia.
- Wraz z obrotem wirnika kontakt przechodzi z jednej lameli na następną.
- Po około pół obrotu, czyli 180° elektrycznych, następuje odwrócenie biegunowości w uzwojeniu.
- Dzięki temu siła elektromagnetyczna nadal „ciągnie” wirnik w tę samą stronę.
W teorii brzmi to prosto, ale w praktyce liczy się jakość styku, równość powierzchni i docisk szczotek. Niewielkie, krótkie iskrzenie przy rozruchu może być normalne, natomiast łuk widoczny cały czas zwykle oznacza, że coś zaczyna pracować poza normą. Właśnie dlatego warto przyjrzeć się budowie i elementom, które zużywają się najszybciej.

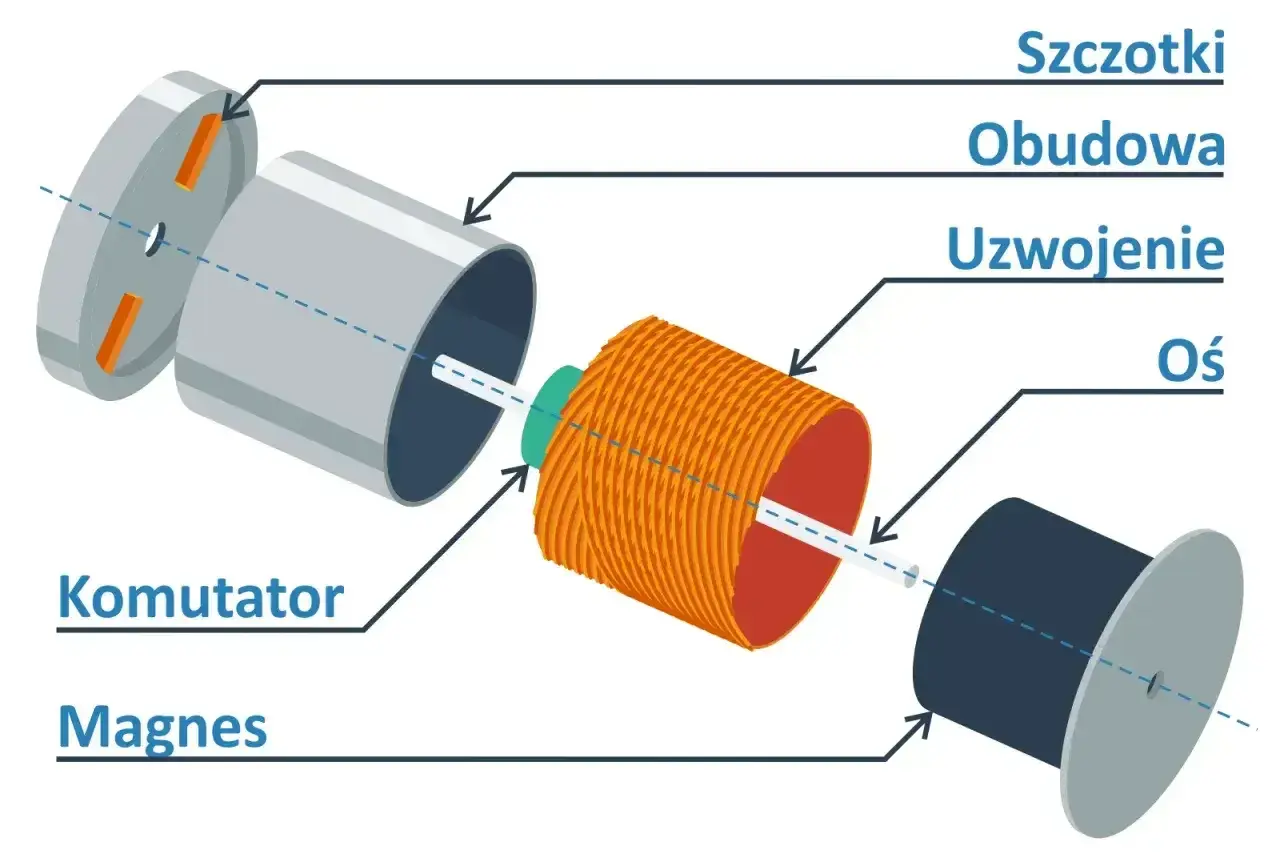

Z czego się składa i co najczęściej się zużywa
Ten układ nie działa w oderwaniu od reszty napędu. Najczęściej problemy zaczynają się tam, gdzie pojawia się tarcie, pył i nierówny docisk. W małych silnikach zwykle pracują 2 szczotki, ale w większych konstrukcjach ich liczba bywa większa, aby lepiej rozłożyć obciążenie i poprawić styk.
| Element | Rola | Co zwykle się zużywa |
|---|---|---|
| Segmenty miedziane | Przenoszą prąd do uzwojeń wirnika | Rowki, przypalenia, nierówna powierzchnia |
| Izolacja z miki | Oddziela kolejne segmenty | Wykruszenia, wystawanie ponad powierzchnię |
| Szczotki węglowe | Zapewniają styk ślizgowy | Ścieranie, pylenie, zły docisk |
| Sprężyny dociskowe | Utrzymują stabilny kontakt | Osłabienie nacisku, nierówny docisk |
| Łożyska i wał | Utrzymują geometrię pracy | Bicie, hałas, drgania |
Ja zaczynam zwykle od trzech rzeczy: czystości, docisku i geometrii. Jeśli jedna z nich szwankuje, powierzchnia robocza szybko robi się nierówna, a potem pojawia się większe tarcie, większe grzanie i jeszcze więcej iskrzenia. To prowadzi wprost do objawów, które da się zauważyć bez rozbierania całego napędu.
Objawy zużycia, których nie wolno ignorować
Nie każde iskrzenie oznacza awarię, ale są sygnały, których nie warto bagatelizować. Gdy silnik traci moc albo pracuje nierówno, problem często nie kończy się na samych szczotkach. Poniżej zestawiam objawy, które najczęściej pojawiają się przed poważniejszą usterką.
| Objaw | Co zwykle oznacza | Jak to czytam w praktyce |
|---|---|---|
| Mocne iskrzenie | Zużyte szczotki, zabrudzenie, nierówna powierzchnia | Najpierw sprawdzam styk i docisk |
| Szarpanie i skoki obrotów | Przerwa w uzwojeniu lub słaby kontakt | Szukam problemu w wirniku lub w połączeniach |
| Przegrzewanie obudowy | Przeciążenie, tarcie, zatarte łożyska | Najpierw kontroluję stronę mechaniczną |
| Czarny pył i zapach spalenizny | Nadmierne ścieranie i łuk elektryczny | Nie odkładam naprawy na później |
Jeśli problem wraca po wymianie szczotek, zwykle nie ma sensu udawać, że sprawa jest zamknięta. Wtedy trzeba sprawdzić wirnik, łożyska i stan samego pierścienia segmentowego. To dobry moment, żeby porównać ten układ z rozwiązaniem bezszczotkowym, bo właśnie tam widać największą różnicę w trwałości.
Kiedy lepszy jest napęd bezszczotkowy
Wielu użytkowników patrzy głównie na cenę zakupu, a to nie zawsze prowadzi do dobrego wyboru. Jeśli urządzenie ma pracować długo, w kurzu, przy częstych startach albo w miejscu trudno dostępnym do serwisu, bezszczotkowa konstrukcja często wygrywa całkowitym kosztem eksploatacji. W układach z komutacją elektroniczną nie ma szczotek, które trzeba wymieniać, a cały proces przełączania przejmuje sterownik.
| Kryterium | Układ szczotkowy | Układ bezszczotkowy |
|---|---|---|
| Trwałość | Niższa, bo elementy stykowe się zużywają | Wyższa, bo odpada tarcie szczotek |
| Serwis | Regularny, z wymianą części eksploatacyjnych | Rzadszy i zwykle mniej uciążliwy |
| Sprawność | Niższa przez straty na tarciu i iskrzeniu | Zwykle wyższa |
| Zakłócenia | Większe, bo pojawia się łuk i pył węglowy | Mniejsze |
| Sterowanie | Prostsze, często wystarcza samo zasilanie DC | Wymaga elektroniki sterującej |
| Kiedy ma sens | Proste narzędzia, tanie napędy, krótsza praca | Pompowanie, wentylacja, automatyka, praca ciągła |
Jeśli miałbym wskazać jedną granicę praktyczną, to jest nią dostęp do serwisu. Tam, gdzie wymiana części co pewien czas nie jest problemem, klasyczny napęd nadal broni się prostotą. Tam, gdzie liczy się ciągłość pracy i spokój na dłużej, bezszczotkowy wariant zwykle ma lepszy bilans. Z tego wynika proste pytanie: jak dbać o taki napęd, żeby nie skracać jego życia?
Jak dbać o taki napęd, żeby nie skracać jego życia
W praktyce konserwacja nie musi być skomplikowana. Najwięcej robią drobne nawyki: regularna kontrola, czystość i brak przeciążenia. Ja zaczynam od rzeczy prostych, bo one najczęściej decydują o tym, czy silnik przepracuje sezon bez problemów, czy po kilku tygodniach zacznie iskrzyć i grzać się bardziej niż powinien.
- Kontroluj długość szczotek. Gdy są zbyt krótkie, docisk i kontakt zaczynają falować.
- Usuwaj pył grafitowy. Osad zwiększa opór i przyspiesza iskrzenie.
- Nie przeciążaj urządzenia. Za duży prąd grzeje uzwojenia i pogarsza kontakt.
- Sprawdzaj łożyska. Bicie mechaniczne szybko niszczy powierzchnię roboczą.
- Docieraj nowe szczotki. Kontakt poprawia się stopniowo, a pośpiech zwykle szkodzi.
- Nie szlifuj agresywnie. Delikatne czyszczenie jest bezpieczniejsze niż głęboka obróbka powierzchni.
Jeżeli po wymianie szczotek problem nadal wraca, nie zatrzymuję się na prostym „to normalne”. Wtedy sprawdzam wirnik, stan lameli i całą mechanikę napędu. W układach zasilanych z paneli słonecznych i akumulatorów taka ostrożność ma jeszcze większe znaczenie, bo serwis w terenie bywa kosztowniejszy niż sam element.
Co to oznacza dla urządzeń zasilanych z PV
W systemach opartych na energii słonecznej liczy się nie tylko sprawność, ale też przewidywalność pracy i liczba interwencji serwisowych. Dotyczy to szczególnie pomp, wentylacji, małej automatyki i napędów śledzących, które często pracują poza zasięgiem łatwej obsługi. W takich zastosowaniach układ bezszczotkowy zwykle daje lepszy bilans, bo mniej się zużywa, lepiej znosi długą pracę i nie wprowadza dodatkowego pyłu węglowego.
Nie znaczy to jednak, że każda prostsza konstrukcja jest z góry zła. Jeśli napęd działa okazjonalnie, jest tani, łatwo dostępny i nie wymaga pracy przez wiele godzin dziennie, szczotkowy wariant nadal ma sens. W instalacjach off-grid ja patrzę przede wszystkim na koszt przestoju i dostęp do serwisu, a dopiero potem na cenę zakupu. To właśnie ten rachunek najczęściej przesądza o wyborze.
Na co patrzę, gdy napęd ma pracować bezobsługowo
Jeśli miałbym sprowadzić cały temat do kilku decyzji, to wygląda to tak: krótka i prosta praca jeszcze broni rozwiązania szczotkowego, ale długie cykle, pył, wilgoć i trudny serwis szybko przesuwają wybór w stronę napędu bezszczotkowego. Największą różnicę robi nie sama cena, tylko koszt utrzymania w czasie.
- Przy krótkiej, okazjonalnej pracy klasyczny układ nadal jest rozsądny.
- Przy pracy ciągłej lepiej myśleć o trwałości niż o najniższym koszcie wejścia.
- W instalacjach z PV i w automatyce terenowej przewagę często daje rozwiązanie mniej podatne na serwis.
Jeżeli wybór dotyczy urządzenia, które ma działać długo i bez nadzoru, warto patrzeć na całość systemu, a nie tylko na pojedynczy element. Właśnie wtedy najlepiej widać, czy prostsza konstrukcja naprawdę się opłaca, czy tylko wygląda taniej na starcie.
