Tyrystor: klucz mocy, który musisz znać. Jak go używać?

Ksawery Duda 23 maja 2026

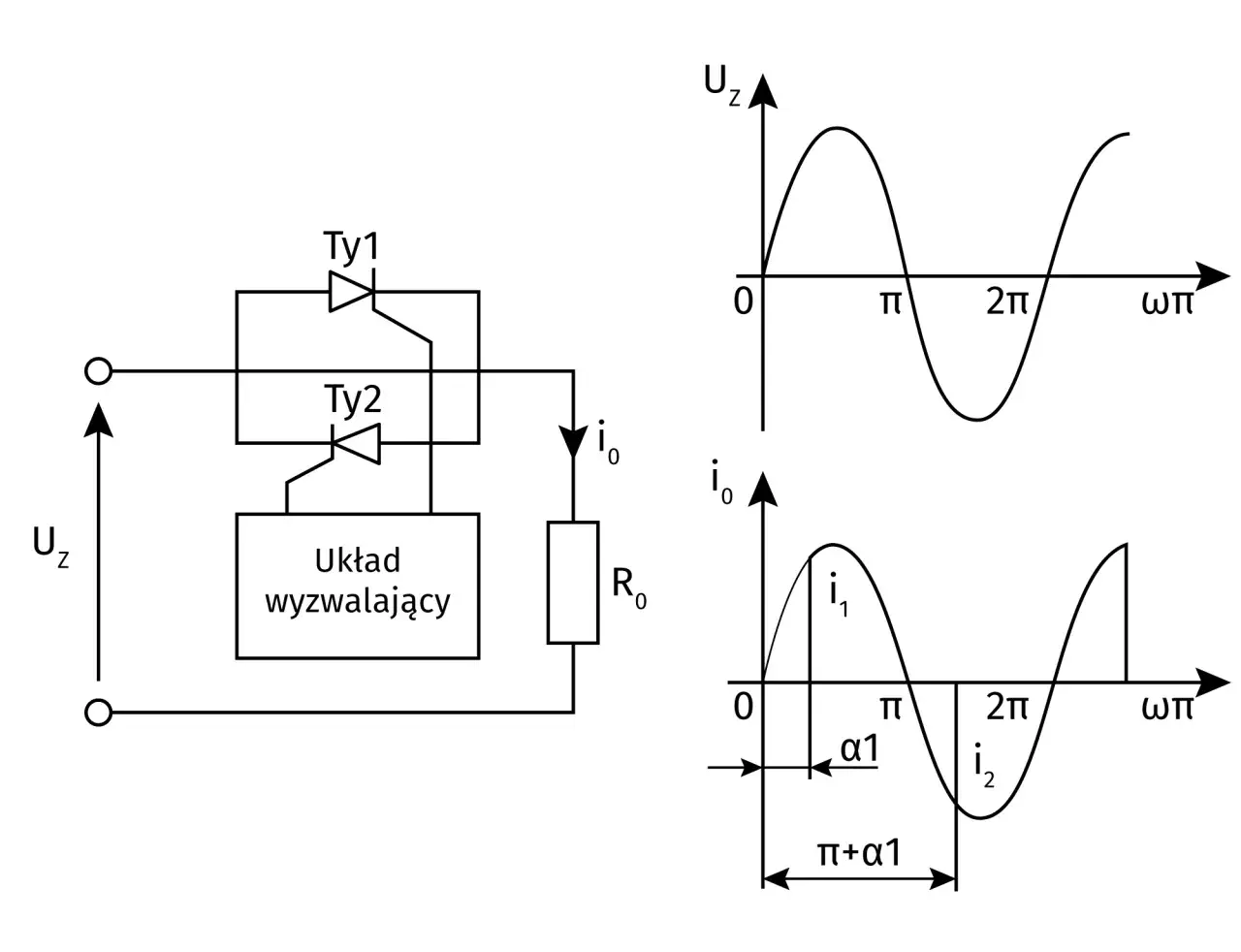

Schemat układu z dwoma tyrystorami (Ty1, Ty2) i układem wyzwalającym, obok wykresy napięcia Uz i prądu io.

Spis treści

Tyrystor to półprzewodnikowy element przełączający, który po wyzwoleniu potrafi przewodzić duży prąd i utrzymać stan włączenia bez ciągłego sterowania bramką. W praktyce sprawdza się tam, gdzie liczy się odporność na przepięcia, proste sterowanie i bezpieczne przełączanie mocy, zwłaszcza w zasilaczach, falownikach, układach rozruchowych i zabezpieczeniach. Poniżej pokazuję, jak działa ten element, gdzie daje realną przewagę, jak dobrać jego parametry i kiedy lepiej wybrać inną technologię.

Najważniejsze fakty, które warto zapamiętać

  • To klucz mocy, który po impulsie bramkowym „zatrzaskuje się” i pozostaje w stanie przewodzenia, dopóki prąd nie spadnie poniżej progu podtrzymania.
  • Najlepiej czuje się w układach sieciowych, rozruchowych, ochronnych i w prostych przełącznikach AC.
  • Przy doborze liczą się przede wszystkim napięcie blokowania, prąd RMS, prąd udarowy, czułość bramki, dV/dt i chłodzenie.
  • Nie jest to zamiennik MOSFET-a czy IGBT w każdym zadaniu, bo nie nadaje się do szybkiego PWM i nie wyłącza się bramką.
  • W fotowoltaice i energetyce bywa bardzo praktyczny tam, gdzie potrzebny jest prosty, odporny i tani element mocy.

Schemat budowy tranzystora PNP: warstwy P-N-P, symbol graficzny i obudowa. Tyrystor to inny element.

Jak działa i dlaczego się zatrzaskuje

Od strony budowy mówimy o strukturze PNPN, czyli o układzie warstw półprzewodnikowych, który można traktować jak bardzo sprytny przełącznik mocy. Bramka nie steruje nim tak jak w tranzystorze MOSFET, tylko uruchamia proces przewodzenia. Potem układ sam się podtrzymuje, jeśli warunki prądowe są spełnione.

W praktyce wygląda to tak:

  1. Na anodzie i katodzie pojawia się napięcie w kierunku przewodzenia.
  2. Krótki impuls na bramce inicjuje przewodzenie wewnętrzne.
  3. Gdy prąd anoda-katoda przekroczy prąd zadziałania zatrzasku, element pozostaje włączony nawet po zniknięciu impulsu.
  4. Wyłączenie następuje dopiero wtedy, gdy prąd spadnie poniżej prądu podtrzymania albo gdy układ wymusi komutację, na przykład w obwodzie AC przy przejściu przez zero.

To właśnie ten mechanizm sprawia, że SCR jest tak użyteczny w prostych kluczach mocy. Nie potrzebuje ciągłego sterowania, a przy odpowiednim doborze dobrze znosi prądy udarowe i zakłócenia. Z drugiej strony trzeba pamiętać, że bramka inicjuje pracę, ale nie daje pełnej kontroli wyłączenia. To prowadzi do pytania, gdzie taki sposób działania naprawdę się opłaca.

Gdzie sprawdza się najlepiej

W praktyce ten element nie jest „do wszystkiego”. Najwięcej zysku daje tam, gdzie potrzebujesz odporności, prostoty i pracy przy sieci, a nie bardzo szybkiego przełączania. Najczęstsze zastosowania wyglądają tak:

Zastosowanie Po co się je stosuje Co warto wiedzieć
Ograniczanie prądu rozruchowego Łagodne ładowanie kondensatorów wejściowych w zasilaczach, ładowarkach i falownikach To dobry wybór, gdy chcesz ograniczyć udar bez skomplikowanej elektroniki sterującej.
Zabezpieczenie crowbar Celowe zwarcie wyjścia przy przepięciu, aby ochronić dalszą część układu To rozwiązanie ochronne, a nie tryb pracy ciągłej. Jego zadaniem jest szybka reakcja na awarię.
Bypass w UPS Natychmiastowe przełączenie na tor obejściowy, gdy zasilanie awaryjne lub falownik ma problem W takich układach liczy się szybkość. W źródłach producentów pojawia się przełączanie rzędu mikrosekundy, podczas gdy styczniki mechaniczne potrzebują zwykle dziesiątek milisekund.
Falowniki fotowoltaiczne Praca po stronie sieciowej lub w roli przełącznika wysokiego side przy niskiej częstotliwości W układach PV ważna jest odporność na przepięcia z sieci i prosty sposób sterowania, zwłaszcza przy częstotliwości sieciowej.
Regulacja prędkości silników Proste sterowanie w silnikach uniwersalnych i starszych układach fazowych To rozwiązanie działa, ale nie jest optymalne dla nowoczesnych napędów wysokiej częstotliwości.
Statyczne przekaźniki i przełączniki AC Zastąpienie styku mechanicznego półprzewodnikowym kluczem To dobra opcja tam, gdzie zależy ci na trwałości i odporności na częste cykle przełączania.

Ta lista dobrze pokazuje, że mówimy o elemencie wyspecjalizowanym, a nie uniwersalnym. Jeśli pracujesz nad zasilaniem, przetwornicą albo instalacją PV, właśnie tutaj często znajduje się jego naturalne miejsce. Następny krok to już nie zastosowanie, lecz parametry, które decydują, czy konkretny model wytrzyma twoje warunki pracy.

Jak czytać parametry katalogowe

Tu najłatwiej popełnić błąd, bo na pierwszy rzut oka wiele kart katalogowych wygląda podobnie. Ja patrzę przede wszystkim na kilka pozycji, które naprawdę decydują o zachowaniu układu:

Parametr Co oznacza Jak oceniam go w praktyce
VDRM / VRRM Napięcie blokowania w stanie wyłączenia Dobieram z zapasem do napięcia sieci, przepięć i warunków przejściowych. W układach sieciowych często spotyka się zakresy 600 V, 800 V, 1000 V i 1200 V.
IT(RMS) Prąd skuteczny, który element może prowadzić To nie jest tylko „ile amperów”. Liczy się też temperatura, chłodzenie i charakter obciążenia.
ITSM Prąd udarowy niepowtarzalny Kluczowy przy rozruchu, ładowaniu kondensatorów i pracy z odbiornikami o dużym udarze. Właśnie tu wiele projektów przegrywa w realnych warunkach.
IGT / VGT Prąd i napięcie wyzwalające bramkę W praktyce spotyka się bardzo czułe wersje od poziomu poniżej 0,2 mA, ale w aplikacjach odpornościowych wybiera się też modele wymagające około 15 mA lub więcej.
dV/dt Odporność na szybkie narastanie napięcia Jeśli ten parametr jest zbyt niski, element może włączać się niechcący. Przy obciążeniach indukcyjnych i zakłóceniach sieci to parametr krytyczny.
tq Czas wyłączania po komutacji Ważny wtedy, gdy napięcie wraca szybko, a układ ma odzyskać zdolność blokowania bez ryzyka ponownego zapłonu.
Obudowa i termika Sposób odprowadzania ciepła i montażu Jeżeli chłodzenie jest słabe, katalogowe ampery pozostają tylko na papierze. W praktyce termika często ogranicza projekt bardziej niż sam prąd.

W układach sieciowych i energetycznych nie myślę o doborze w kategoriach „na granicy działa”. Patrzę raczej na to, czy element ma zapas napięcia, zapas prądu i zapas temperatury w najgorszym scenariuszu. To od razu prowadzi do porównania z innymi kluczami mocy, bo wybór między nimi bywa bardziej praktyczny niż teoretyczny.

Jak wypada na tle MOSFET-a, IGBT i przekaźnika

Jeśli ktoś traktuje ten element jak zamiennik wszystkiego, zwykle kończy z układem, który działa tylko „na stole”. W realnych projektach wybór zależy od tego, czy ważniejsza jest szybkość, prostota, odporność na udary czy bezstratne przewodzenie. Porównałbym to tak:

Element Mocna strona Ograniczenie Kiedy wybrać
SCR Bardzo duża odporność na udary i proste sterowanie Nie wyłącza się bramką, więc nie nadaje się do każdego trybu pracy AC, bypass, soft-start, ochrona i układy o niskiej częstotliwości przełączania
MOSFET Szybkie przełączanie i bardzo dobra kontrola w DC Przy wyższych napięciach rośnie strata przewodzenia i wymagania sterujące Przetwornice, sterowanie PWM, logika mocy i aplikacje niskonapięciowe
IGBT Dobrze łączy napięcie, prąd i sterowanie w średniej oraz wyższej mocy Nie ma prostoty pracy typowej dla SCR i zwykle wymaga bardziej złożonego sterowania Falowniki, napędy i układy PWM o większej mocy
Przekaźnik Galwaniczne rozłączenie i brak spadku napięcia w stanie zamkniętym Zużycie styków, wolniejsze działanie i mniejsza trwałość przy częstym cyklowaniu Proste przełączanie tam, gdzie częstotliwość jest niska, a separacja ważna

Warto dodać jeszcze jedną rzecz: przy AC często rozważa się triak albo dwa elementy połączone przeciwsobnie, jeśli potrzebujesz przełączania dwukierunkowego. Sam SCR najlepiej czuje się tam, gdzie kierunek przewodzenia jest jasny, a praca przebiega przy małej częstotliwości lub przy sieci. I właśnie wtedy największe znaczenie mają błędy projektowe, które potrafią zniszczyć dobry pomysł.

Najczęstsze błędy przy projekcie i montażu

W mojej ocenie problemy z tym elementem wynikają najczęściej nie z samej technologii, tylko z tego, że projektant zakłada zbyt optymistyczne warunki pracy. Najczęstsze błędy są dość powtarzalne:

  • Zbyt słaby impuls bramkowy, przez co układ nie wchodzi pewnie w stan przewodzenia albo robi to niestabilnie.
  • Brak zapasu na prąd udarowy przy ładowaniu kondensatorów, co kończy się przegrzaniem lub uszkodzeniem struktury.
  • Ignorowanie dV/dt i brak snubbera tam, gdzie obciążenie generuje szybkie zmiany napięcia.
  • Niedoszacowanie chłodzenia, zwłaszcza gdy prąd płynie dłużej niż zakładał projekt.
  • Oczekiwanie, że bramka wyłączy układ, choć w tym typie pracy tak to po prostu nie działa.

Do tego dochodzi temperatura. Parametry latching i holding zmieniają się wraz z nagrzewaniem, więc element zachowuje się inaczej przy starcie na zimno niż po dłuższej pracy. Jeśli ktoś testuje tylko jeden egzemplarz przy temperaturze pokojowej, bardzo łatwo przeoczyć problem, który wyjdzie dopiero w szafie sterowniczej albo w obudowie falownika. To jest dobry moment, żeby przejść do ostatniej, praktycznej części.

Co sprawdzić przed użyciem w instalacji energetycznej

Jeżeli chcesz użyć tego klucza w układzie związanym z zasilaniem, fotowoltaiką albo automatyką energetyczną, przed wdrożeniem sprawdziłbym kilka rzeczy w tej kolejności:

  • Czy zadanie wymaga przełączania AC, ograniczenia prądu rozruchowego, zabezpieczenia crowbar, czy może szybkiego PWM.
  • Czy napięcie blokowania ma realny zapas względem sieci, przepięć i pracy awaryjnej.
  • Czy driver bramki potrafi dostarczyć wymagany impuls i utrzymać go wystarczająco długo, aby układ pewnie się zatrzasnął.
  • Czy chłodzenie i montaż na radiatorze odpowiadają rzeczywistemu obciążeniu, a nie tylko warunkom z tabeli.
  • Czy zastosowano odpowiedni układ tłumienia zakłóceń, zwłaszcza przy obciążeniach indukcyjnych i pojemnościowych.

Dobrze dobrany tyrystor jest prosty w sterowaniu, odporny na udary i bardzo użyteczny wszędzie tam, gdzie liczy się praca przy sieci oraz pewne przełączanie dużej mocy. Jeśli jednak potrzebujesz szybkiego PWM, pełnej kontroli wyłączenia albo bardzo częstego przełączania, rozsądniej będzie od razu rozważyć MOSFET lub IGBT. To właśnie to rozróżnienie najczęściej decyduje, czy projekt będzie solidny, czy tylko pozornie poprawny.

FAQ - Najczęstsze pytania

Tyrystor to półprzewodnikowy element przełączający, który po wyzwoleniu impulsem bramkowym przewodzi prąd i pozostaje włączony, dopóki prąd nie spadnie poniżej progu podtrzymania lub nie nastąpi komutacja. Działa jak zatrzask, inicjowany, ale nie sterowany ciągle bramką.

Tyrystory są idealne do zastosowań wymagających odporności na udary, prostoty sterowania i pracy w sieci AC. Najlepiej sprawdzają się w ogranicznikach prądu rozruchowego, zabezpieczeniach crowbar, bypassach UPS, falownikach fotowoltaicznych i statycznych przekaźnikach AC.

Najważniejsze parametry to napięcie blokowania (VDRM/VRRM), prąd skuteczny (IT(RMS)), prąd udarowy (ITSM), czułość bramki (IGT/VGT), odporność na dV/dt oraz czas wyłączania (tq). Ważne jest też odpowiednie chłodzenie i obudowa.

Tyrystor wyróżnia się dużą odpornością na udary i prostym sterowaniem w AC, ale nie wyłącza się bramką. MOSFETy i IGBT oferują szybsze przełączanie i pełną kontrolę wyłączenia, ale są bardziej złożone w sterowaniu, zwłaszcza przy wyższych mocach i napięciach.

Częste błędy to zbyt słaby impuls bramkowy, brak zapasu na prąd udarowy, ignorowanie dV/dt, niedoszacowanie chłodzenia oraz oczekiwanie, że bramka wyłączy układ. Należy też uwzględnić zmiany parametrów wraz z temperaturą.
