Półprzewodnikowe diody to jedne z tych elementów, które wyglądają niepozornie, a decydują o tym, czy układ zadziała stabilnie, bezpiecznie i z odpowiednią sprawnością. W tym artykule wyjaśniam, jak pracują, jakie mają odmiany, gdzie spotyka się je w elektronice i fotowoltaice oraz na co patrzeć przy doborze do konkretnego zastosowania. To temat prosty tylko na pierwszy rzut oka, bo w praktyce najwięcej kosztują nie same elementy, lecz błędy w ich wyborze.
Najważniejsze informacje, które warto zapamiętać od razu
- To element złącza p-n, który przewodzi w kierunku przewodzenia i blokuje przepływ w kierunku zaporowym.
- Odmiany różnią się spadkiem napięcia, szybkością przełączania, odpornością na przepięcia i sposobem pracy.
- W zasilaczach liczy się nie tylko prąd znamionowy, ale też napięcie wsteczne, straty mocy i odprowadzanie ciepła.
- W instalacjach PV szczególne znaczenie ma ochrona przed zacienieniem, hot spotem i cofaniem prądu.
- Najczęstszy błąd to dobór „na styk” bez zapasu termicznego i elektrycznego.
Jak działa złącze p-n i skąd bierze się jednokierunkowe przewodzenie
Podstawą jest złącze p-n, czyli połączenie dwóch obszarów półprzewodnika o różnych domieszkach. Po stronie p dominują dziury, po stronie n elektrony, a na granicy powstaje obszar zubożony w nośniki oraz bariera potencjału. To właśnie ona sprawia, że układ nie zachowuje się jak zwykły przewód.
Gdy przyłożę napięcie w kierunku przewodzenia, bariera maleje i prąd zaczyna płynąć. W krzemowych elementach zaczyna się to zwykle w okolicy 0,6-0,8 V, choć w praktyce zależy to od temperatury, obciążenia i konkretnej konstrukcji. W kierunku zaporowym sytuacja jest odwrotna: bariera rośnie, a przepływ prądu jest minimalny, dopóki nie dojdzie do przebicia.
Właśnie dlatego ten element jest tak użyteczny w elektronice. Nie „zamyka” obwodu mechanicznie, tylko steruje przepływem nośników ładunku. Ta różnica ma znaczenie, bo od niej zależą straty mocy, szybkość pracy i odporność na przeciążenia. Na tym gruncie łatwiej zrozumieć, czemu istnieje kilka ważnych odmian i każda rozwiązuje inny problem.
Najczęściej spotykane odmiany i po czym je rozpoznaję
W praktyce nie ma jednej „uniwersalnej” wersji. Ja zwykle patrzę najpierw na to, co ma robić układ, a dopiero potem dobieram konkretną odmianę. Poniższe zestawienie porządkuje najważniejsze typy.
| Typ | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|
| Prostownicza | Duża wytrzymałość prądowa, prosty i tani element, większy spadek napięcia niż w wersjach szybkich | Prostowniki, zasilacze, klasyczne układy AC/DC |
| Schottky'ego | Niski spadek napięcia, szybkie przełączanie, zwykle większy prąd upływu | Przetwornice, niskonapięciowe zasilanie, ochrona przed odwrotną polaryzacją |
| Zenera | Pracuje w obszarze przebicia kontrolowanego | Stabilizacja napięcia, odniesienie, ograniczanie poziomu napięcia |

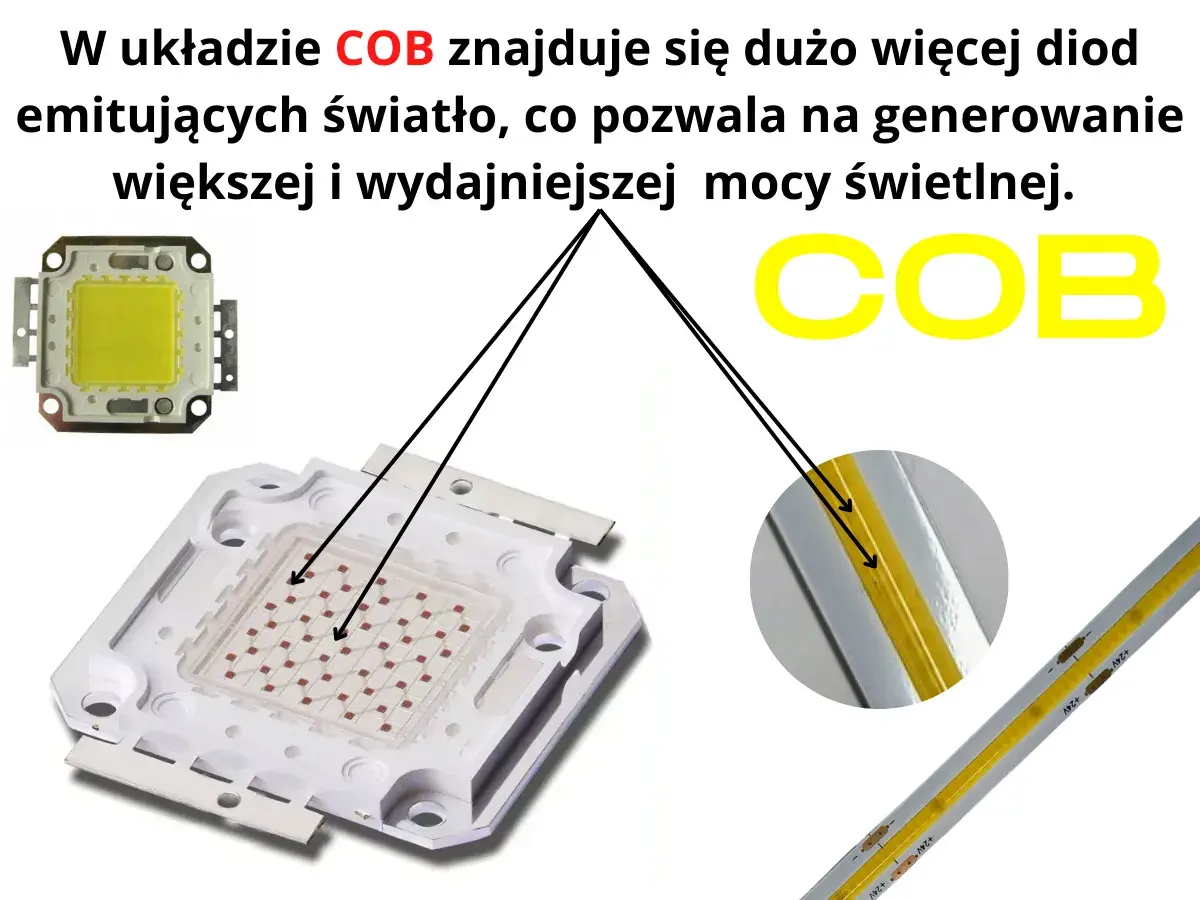

| LED | Emituje światło podczas przewodzenia | Sygnalizacja, oświetlenie, optoelektronika |
| TVS | Bardzo szybka reakcja na przepięcie | Ochrona linii zasilania i sygnałowych |
| Fotodioda | Reaguje na światło i zamienia je na sygnał elektryczny | Czujniki, pomiary optyczne, detekcja światła |
| Obejściowa | Omija zacieniony fragment modułu i ogranicza przegrzewanie | Fotowoltaika |
Największy błąd początkujących polega na tym, że traktują te odmiany jak zamienniki. W praktyce są to elementy o podobnym „wyglądzie” funkcjonalnym, ale bardzo różnym zachowaniu elektrycznym. To dlatego w jednym układzie świetnie sprawdza się wersja Schottky'ego, a w innym lepsza będzie Zenera albo TVS.
Gdy przechodzę od teorii do projektu, zawsze pytam: czy ważniejszy jest niski spadek napięcia, ochrona przed przepięciem, czy może szybkość przełączania? Odpowiedź na to pytanie zwykle od razu zawęża wybór. Następny krok to sprawdzenie, gdzie takie elementy pracują na co dzień.
Gdzie te elementy pracują w praktyce
Najprościej zobaczyć ich sens na konkretnych zastosowaniach. W zasilaczach sieciowych pełnią rolę prostowników, czyli zamieniają napięcie przemienne na stałe. W układach z baterią albo akumulatorem chronią przed odwrotnym podłączeniem zasilania. W elektronice sygnałowej pomagają ograniczać zakłócenia i przepięcia, a w oświetleniu LED są po prostu źródłem światła.
W układach impulsowych ważna staje się szybkość. Jeśli element przełącza się zbyt wolno, rosną straty, grzeje się obudowa i spada sprawność całego urządzenia. Dlatego w przetwornicach i zasilaczach o wyższej częstotliwości tak często wybiera się wersje Schottky'ego lub szybkie odmiany prostownicze.
W praktyce spotykam też dwa typowe zastosowania, które użytkownicy często mylą:
- prostowanie i ochrona zasilania, czyli zadania „elektryczne” w klasycznym sensie,
- sygnalizacja i emisja światła, gdzie element działa bardziej jak źródło lub czujnik niż jak zabezpieczenie.
To rozróżnienie jest ważne, bo od razu pokazuje, że ten sam fundament fizyczny może służyć zupełnie innym celom. A kiedy znam już funkcję układu, przechodzę do doboru parametrów, bo to one najczęściej decydują o sukcesie albo awarii.
Jak dobrać właściwy element do układu
Ja zaczynam od katalogu, ale nigdy nie kończę na pierwszej kolumnie z prądem znamionowym. W praktyce trzeba sprawdzić kilka rzeczy naraz, bo jeden dobry parametr nie rekompensuje słabej odporności termicznej albo zbyt niskiego napięcia wstecznego.
| Parametr | Dlaczego jest ważny | Co zwykle bywa błędem |
|---|---|---|
| Napięcie wsteczne | Musi być wyższe od maksymalnego napięcia, które może pojawić się w układzie | Dobór „na styk” bez zapasu |
| Prąd ciągły | Decyduje o tym, czy element wytrzyma normalną pracę bez przegrzewania | Patrzenie tylko na wartość katalogową, bez uwzględnienia temperatury |
| Prąd szczytowy | Ważny przy rozruchu, ładowaniu kondensatorów i krótkich impulsach | Brak sprawdzenia zachowania przy załączaniu |
| Spadek napięcia | Bezpośrednio wpływa na straty mocy i sprawność | Ignorowanie strat w układach niskonapięciowych |
| Czas odzyskiwania | Kluczowy w szybkich przetwornicach i układach impulsowych | Wybór wolnego elementu do szybkiego układu |
| Obudowa i chłodzenie | O decyduje o tym, czy ciepło zostanie skutecznie odprowadzone | Zakładanie, że sam parametr elektryczny wystarczy |
Praktyczna zasada, której trzymam się przy projektowaniu, jest prosta: daję zapas napięcia, zapas prądu i zapas termiczny. Dla napięcia sensowne bywa 1,5-2x marginesu, a dla prądu przynajmniej 20-30% rezerwy, jeśli układ pracuje w umiarkowanych warunkach. Gdy temperatura otoczenia rośnie albo obudowa jest słabo wentylowana, ten margines powinien być większy.
Warto też pamiętać, że czasem lepszy jest nie „mocniejszy”, ale szybszy lub chłodniejszy element. W przetwornicach liczy się dynamika przełączania, a w prostych obwodach ochronnych często ważniejsza od szybkości jest odporność na impuls. To prowadzi już wprost do fotowoltaiki, gdzie ograniczenia temperaturowe i częściowe zacienienie mają dużo większe znaczenie niż w typowym układzie laboratoryjnym.
Dlaczego w fotowoltaice ma to szczególne znaczenie
W instalacjach PV szczególne znaczenie ma dioda obejściowa. Jej zadaniem jest ominięcie zacienionego fragmentu modułu, gdy część ogniw przestaje pracować tak, jak powinna. Dzięki temu można ograniczyć przegrzewanie, zmniejszyć ryzyko hot spotu i utrzymać ciągłość pracy pozostałej części panelu.To nie jest jednak magiczne lekarstwo na cień. Jeśli moduł jest częściowo zasłonięty, uzysk i tak spadnie. Różnica polega na tym, że dobrze zaprojektowany układ ogranicza straty i chroni ogniwa przed uszkodzeniem, zamiast dopuścić do pracy w warunkach, które prowadzą do lokalnego przegrzania. W praktyce to właśnie ochrona przed uszkodzeniem bywa równie ważna jak sama produkcja energii.
W systemach PV spotyka się również inne rozwiązania, które łatwo pomylić z obejściem. Poniższe zestawienie porządkuje najważniejszą różnicę.
| Rozwiązanie | Gdzie działa | Po co jest stosowane |
|---|---|---|
| Obejściowa | Równolegle do fragmentu modułu | Omija zacienione ogniwa i ogranicza hot spot |
| Blokująca | W torze prądowym między źródłem a odbiornikiem | Zapobiega cofaniu prądu w pewnych układach |
W małych systemach off-grid, ładowarkach i prostych układach akumulatorowych ta różnica ma duże znaczenie. Ja zawsze sprawdzam, czy projekt wymaga ochrony przed zacienieniem, czy raczej zabezpieczenia przed przepływem zwrotnym. To dwa różne problemy, więc i rozwiązania są różne. Z tego punktu bardzo łatwo przejść do krótkiej listy rzeczy, które naprawdę decydują o trwałości całego układu.
Na co patrzę przed wyborem, żeby układ działał bez niespodzianek
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek, wybrałbym te poniżej. Nie są efektowne, ale w codziennym projektowaniu oszczędzają najwięcej czasu.
- Sprawdzam zapas napięcia, a nie tylko wartość nominalną.
- Oceniaję straty mocy, szczególnie w układach niskonapięciowych.
- Patrzę na temperaturę pracy i warunki chłodzenia, bo one zmieniają realną wytrzymałość.
- W układach impulsowych wybieram element szybki albo bardzo szybki, jeśli tego wymaga częstotliwość.
- W fotowoltaice sprawdzam odporność na zacienienie, nagrzewanie i sposób montażu w skrzynce przyłączeniowej.
Najlepszy wybór to zwykle nie ten „najmocniejszy”, tylko ten najlepiej dopasowany do warunków pracy. Jeśli układ ma działać długo i bezobsługowo, bardziej opłaca się postawić na rozsądny margines niż na minimalny koszt elementu. Właśnie dlatego przy projektowaniu patrzę na całość: napięcie, prąd, temperaturę, dynamikę przełączania i realne środowisko pracy, a nie na jeden parametr z tabeli.
