Najważniejsze fakty o elemencie, który wyzwala triak
- DIAC przewodzi dopiero po przekroczeniu napięcia przebicia w obu kierunkach, więc świetnie nadaje się do pracy z AC.
- Jego główna rola to wygenerowanie krótkiego impulsu bramkowego dla triaka, a nie przenoszenie mocy obciążenia.
- Popularne modele, takie jak DB3, mają próg przebicia około 32 V, zwykle w zakresie 30-34 V.
- W dobrym układzie ważne są także symetria progów, prąd przebicia i zgodność z triakiem oraz obciążeniem.
- W prostych analogowych regulatorach nadal ma sens, ale w nowych konstrukcjach często przegrywa z optotriakiem i sterowaniem cyfrowym.
Czym jest DIAC i do czego służy
DIAC traktuję jako prosty, dwukierunkowy element progowy. W stanie spoczynku praktycznie nie przewodzi, ale gdy napięcie na jego zaciskach osiągnie poziom przebicia, przełącza się gwałtownie w stan przewodzenia i oddaje krótki impuls. To właśnie ten impuls jest potrzebny, żeby uruchomić triak w układzie AC.
Najczęściej spotyka się go w regulatorach fazowych, ściemniaczach i prostych kontrolerach prędkości silników. W praktyce popularne elementy z rodziny DB3 mają napięcie przebicia rzędu 30-34 V, a typowa wartość nominalna wynosi około 32 V. To wystarcza, żeby układ zadziałał powtarzalnie, ale nie uruchamiał triaka zbyt wcześnie od przypadkowych zakłóceń.
Warto zapamiętać jedną rzecz: DIAC nie jest elementem mocy. On tylko inicjuje zadziałanie układu. Całą pracę wykonuje triak, a DIAC odpowiada za to, żeby start był bardziej symetryczny i przewidywalny. Żeby zobaczyć, po co ten próg przebicia jest tak ważny, trzeba przejść do samego mechanizmu wyzwalania.
Jak DIAC wyzwala triak

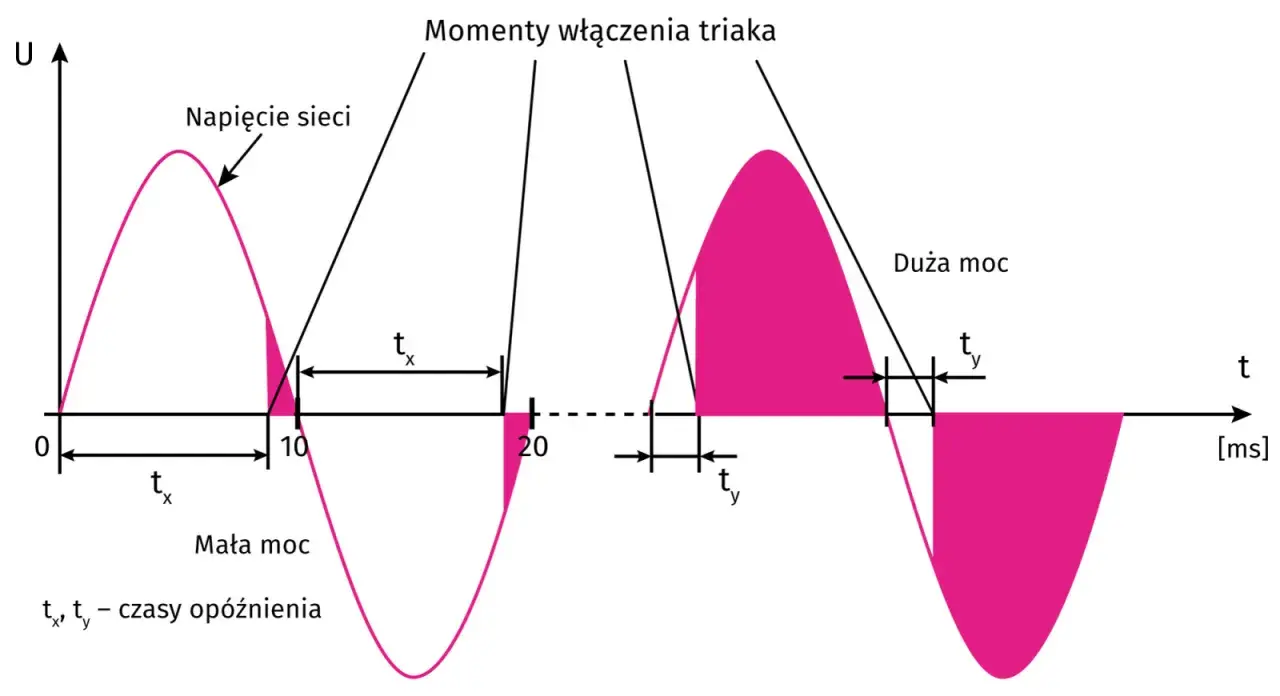

Najprostszy układ wygląda zwykle tak: kondensator ładuje się przez rezystor albo potencjometr, a gdy jego napięcie dojdzie do progu DIAC-a, następuje gwałtowne rozładowanie przez bramkę triaka. To rozładowanie tworzy krótki, intensywny impuls sterujący. Właśnie ten moment decyduje o tym, w którym punkcie sinusoidy triak się załączy.
- Kondensator ładuje się w każdej połówce przebiegu sieci.
- Po osiągnięciu napięcia przebicia DIAC otwiera się niemal skokowo.
- Ładunek z kondensatora przepływa do bramki triaka jako impuls wyzwalający.
- Triak pozostaje włączony do chwili, gdy prąd obciążenia spadnie poniżej wartości podtrzymania przy przejściu przez zero.
Ten ostatni punkt jest często pomijany przez początkujących. DIAC daje impuls, ale nie utrzymuje triaka w stanie przewodzenia. Jeżeli impuls jest za krótki, zbyt słaby albo triak został źle dobrany do obciążenia, układ może pracować niestabilnie: raz zapali się od razu, a raz dopiero późno w połówce przebiegu albo wcale.
Praktyczna zaleta DIAC-a polega na tym, że pomaga wyzwalać triak w obu połówkach sinusoidy w podobny sposób. To zmniejsza asymetrię pracy, a przy prostym sterowaniu fazowym ma realne znaczenie dla komfortu, hałasu i powtarzalności działania. Właśnie dlatego ten element przez lata był standardem w klasycznych regulatorach AC.
Gdzie spotkasz go w praktyce
To rozwiązanie jest starsze, ale wciąż żywe. Klasyczne ściemniacze, regulatory obrotów wentylatorów i sterowniki silników uniwersalnych korzystały z niego od lat 70. i w wielu urządzeniach nadal działa dokładnie ten sam pomysł: prosta analogowa regulacja, bez mikrokontrolera i bez zasilania pomocniczego dla części sterującej.
W kontekście energii i elektroniki użytkowej spotykam DIAC głównie tam, gdzie ktoś naprawia starszy osprzęt AC, prosty moduł sterujący albo starszą automatykę budynkową. W samych instalacjach fotowoltaicznych nie jest to element pierwszego wyboru dla głównego toru mocy, ale w pomocniczych układach AC, starszych przekaźnikowych regulatorach czy serwisowanych modułach nadal może się pojawić.
| Zastosowanie | Po co był używany | Co to oznacza dziś |
|---|---|---|
| Ściemniacze lamp żarowych i halogenowych | Symetryczne wyzwalanie triaka i regulacja kąta przewodzenia | Proste i tanie rozwiązanie, ale tylko dla obciążeń zgodnych z takim sterowaniem |
| Regulatory silników uniwersalnych | Kontrola mocy bez skomplikowanej elektroniki | Działa, ale wymaga zgodności z typem silnika i odpowiednim obciążeniem |
| Układy zapłonu i startu w starszych lampach | Wygenerowanie impulsu startowego | Spotykane głównie w starszych konstrukcjach i serwisie |
| Naprawa starszej automatyki AC | Łatwa i tania diagnostyka toru wyzwalania | Często szybciej wymienić cały tor RC + DIAC niż szukać jednego uszkodzonego punktu |
Jeśli patrzysz na nowoczesne urządzenia, obraz jest już inny: tam częściej wygrywa sterowanie izolowane, optotriak albo pełna elektronika cyfrowa. Doboru elementu nie robi się więc „z rozpędu”, tylko pod konkretne zadanie i konkretny rodzaj obciążenia. To prowadzi do najważniejszej części, czyli doboru parametrów.
Jak dobrać właściwy element
Ja zwykle zaczynam od jednego pytania: czy układ ma tylko wyzwolić triak, czy ma też zapewnić stabilność, powtarzalność i sensowną pracę z konkretnym obciążeniem. Od tego zależy, jak czytać parametry. W popularnych rozwiązaniach, takich jak DB3TG, napięcie przebicia wynosi 30-34 V, symetria progów jest bardzo dobra, a prąd przebicia jest niski, co ułatwia projektowanie prostych układów RC.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Napięcie przebicia VBO | Moment, w którym DIAC zaczyna przewodzić | Wyższe VBO oznacza późniejsze wyzwolenie triaka, niższe - wcześniejsze |
| Symetria przebicia | Jak podobnie zachowuje się w obu kierunkach | Im mniejsza różnica, tym bardziej równomierna praca w AC |
| Prąd przebicia IBO | Minimalny prąd potrzebny do przełączenia | Niski IBO ułatwia uzyskanie pewnego impulsu wyzwalającego |
| Obudowa | Forma montażu i sposób integracji z płytką | DO-35 jest wygodne w serwisie, SMD lepsze w produkcji seryjnej |
| Zakres temperatur | Warunki, w których element zachowuje parametry | W urządzeniach przemysłowych lub zamkniętych obudowach nie ignoruję tej pozycji |
Najczęstsze błędy, które widzę w takich układach, są dość powtarzalne:
- dobór elementu wyłącznie po obudowie, bez sprawdzenia progu przebicia;
- ignorowanie parametrów triaka, zwłaszcza prądu bramki i prądu podtrzymania;
- zbyt agresywny układ RC, który daje impuls za krótki albo zbyt ostry;
- testowanie układu sieciowego bez separacji i bez ograniczenia prądu;
- założenie, że wymiana samego triaka zawsze rozwiąże problem, choć winny bywa kondensator lub rezystor w torze ładowania.
Jeśli projekt ma działać długo i bez niespodzianek, lepiej poświęcić chwilę na te detale niż później walczyć z objawami, które wyglądają jak „losowe” włączanie. Z takiego podejścia naturalnie wynika kolejne pytanie: czy DIAC w ogóle jest dziś najlepszym wyborem, skoro są już inne sposoby sterowania triakiem?
DIAC czy optotriak i inne sposoby sterowania
W nowych konstrukcjach często wybieram optotriak, jeśli zależy mi na separacji galwanicznej i współpracy z mikrokontrolerem. DIAC zostawiam tam, gdzie układ ma być możliwie prosty, tani i w pełni analogowy. To nie jest kwestia „lepszy-gorszy”, tylko dopasowania do realnych wymagań.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| DIAC + triak | Bardzo proste, tanie, symetryczne, bez dodatkowego zasilania sterującego | Brak izolacji, mniejsza elastyczność, zależność od charakteru obciążenia | Klasyczne ściemniacze, regulatory analogowe, naprawy starszych urządzeń |
| Optotriak + triak | Separacja, łatwa współpraca z logiką cyfrową, większa kontrola | Więcej elementów, czasem potrzeba dodatkowego strojenia i snubbera | Nowoczesne sterowniki, mikrokontrolery, projekty wymagające bezpieczeństwa i izolacji |
| Bezpośrednie sterowanie bramką triaka | Mniej elementów w wybranych układach, duża elastyczność projektowa | Trzeba dobrze znać quadrants i warunki wyzwalania | Dedykowane układy mocy, gdzie projektant świadomie kontroluje cały tor |
W praktyce różnica sprowadza się do tego, czy chcesz prostego analogowego wyzwalacza, czy układu, który lepiej współpracuje z elektroniką cyfrową i wymogami bezpieczeństwa. W urządzeniach energooszczędnych i w nowoczesnych sterownikach coraz częściej wygrywa druga droga, bo daje większą przewidywalność oraz lepszą izolację części niskonapięciowej od sieci. Ale jeśli masz przed sobą starszy regulator, DIAC nadal bywa najszybszym i najbardziej logicznym rozwiązaniem. Najwięcej problemów pojawia się jednak nie przy wyborze architektury, tylko przy naprawie i uruchamianiu.
Na co zwracam uwagę przy naprawie i projektowaniu
Gdy ściemniacz albo regulator działa nierówno, nie zakładam od razu, że winny jest sam triak. Bardzo często problem leży w kondensatorze, rezystorze ładowania albo w DIAC-u, którego próg przebicia odjechał od nominalnej wartości. Objaw jest wtedy typowy: urządzenie zapala się dopiero przy końcu zakresu potencjometru, działa asymetrycznie albo zachowuje się inaczej w dodatniej i ujemnej połówce sinusoidy.
- Sprawdzam tor RC, bo to on decyduje o momencie wyzwolenia.
- Patrzę na triak pod obciążeniem, a nie tylko „na sucho”.
- Porównuję zachowanie w obu kierunkach przewodzenia.
- Jeśli element pracuje w sieci, używam separacji i ograniczenia prądu podczas testów.
Warto też pamiętać o jednej rzeczy: sam fakt, że układ „jakoś działa”, nie oznacza jeszcze, że działa dobrze. Przy obciążeniach indukcyjnych, starszych silnikach czy niezgodnych źródłach światła zbyt prosty regulator fazowy może powodować hałas, migotanie albo większe straty niż zysk. Dlatego w projektach związanych z oszczędnością energii i modernizacją urządzeń patrzę nie tylko na prostotę, ale też na kompatybilność z obciążeniem i realny efekt końcowy.
Jeśli chcesz zbudować albo naprawić prosty regulator AC, DIAC nadal ma sens, o ile pasuje do obciążenia i całej architektury układu. Gdy potrzebujesz izolacji, współpracy z mikrokontrolerem albo większej kontroli nad zachowaniem urządzenia, rozsądniej przejść na optotriak lub inne nowoczesne sterowanie. To zwykle daje lepszą przewidywalność, bezpieczeństwo i mniej problemów w eksploatacji.
