Symbol cewki na schemacie wydaje się prosty, ale w praktyce mówi sporo o roli elementu w układzie: czy ma magazynować energię, filtrować zakłócenia, ograniczać tętnienia prądu, czy sterować przekaźnikiem. Dobrze odczytany oszczędza czas przy analizie falowników, zasilaczy i automatyki, a w dokumentacji urządzeń z fotowoltaiki pomaga szybciej zrozumieć, co dzieje się po stronie mocy i sterowania. Poniżej rozkładam temat na czynniki pierwsze: wygląd znaku, dopiski obok niego, typowe warianty oraz błędy, które najczęściej wprowadzają w błąd.
Najważniejsze informacje o symbolu cewki
- W europejskich schematach najczęściej spotkasz zapis zgodny z IEC 60617, a nie jedną uniwersalną kreskę dla wszystkich zastosowań.
- Oznaczenie L1 lub L2 zwykle wskazuje induktor, dławik albo cewkę w obwodzie.
- Dodatkowe kreski, przerwy i odczepy mówią, czy element ma rdzeń, szczelinę, regulację albo inne wykonanie.
- W przetwornicach i falownikach cewka wpływa na sprawność, tętnienia prądu i emisję zakłóceń.
- Najłatwiej pomylić ją z transformatorem, dławikiem sprzężonym albo cewką przekaźnika, jeśli patrzy się tylko na sam rysunek.

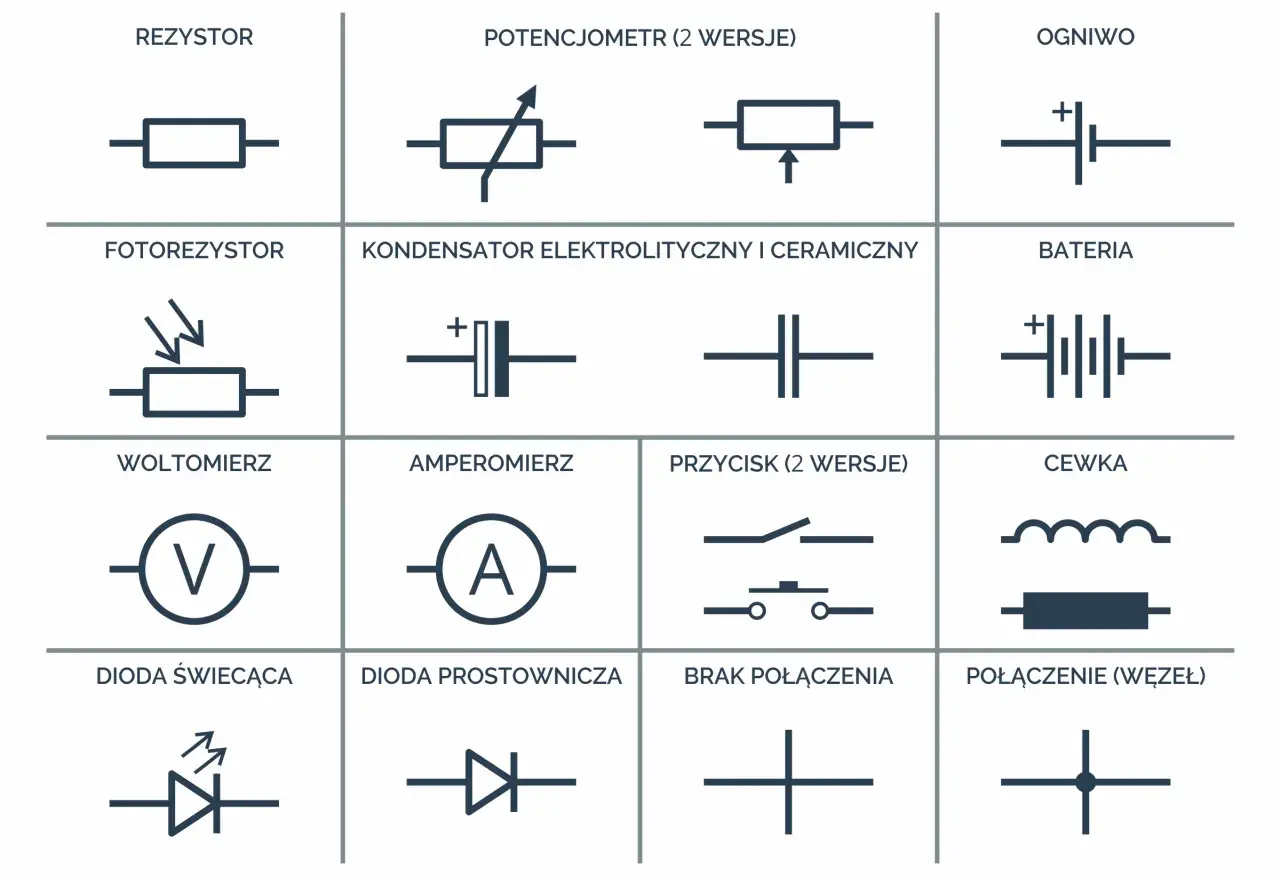

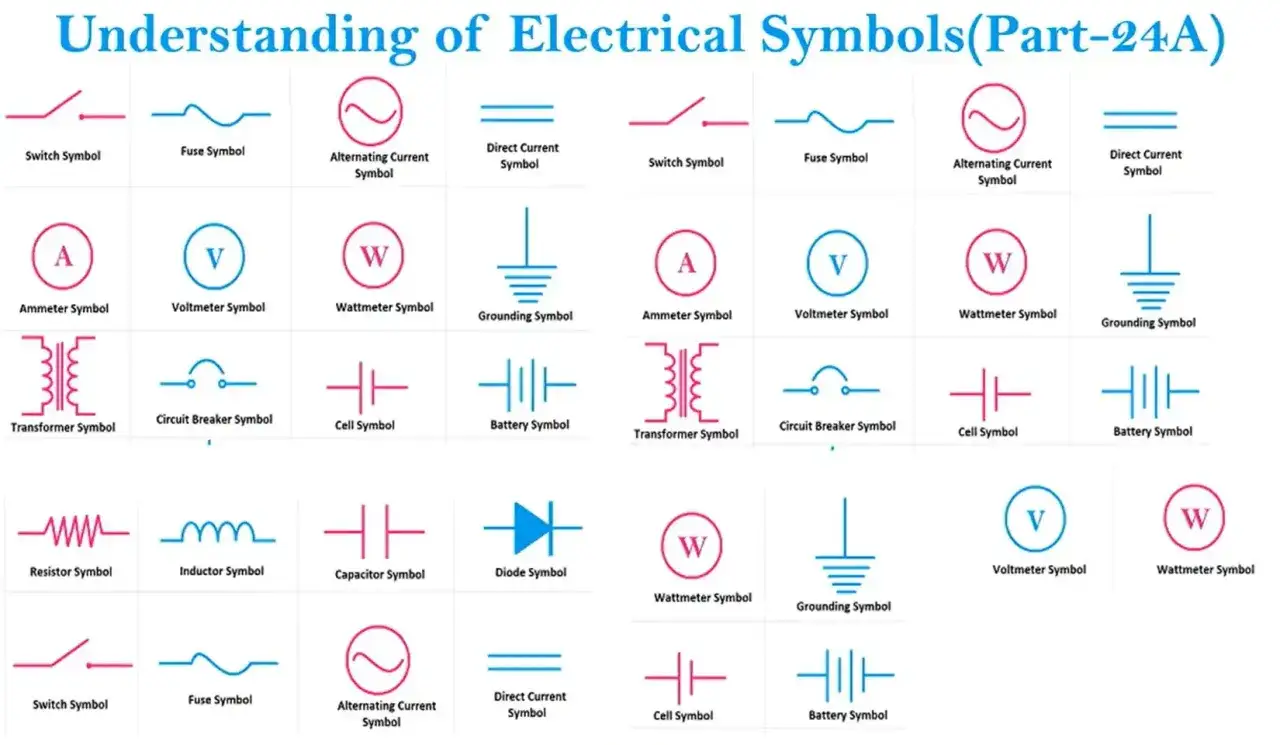

Jak wygląda symbol cewki na schemacie
W praktyce najczęściej spotkasz znak przypominający serię zaokrąglonych zwojów. W europejskiej dokumentacji zgodnej z IEC 60617 ten zapis bywa pokazany w kilku odmianach, ale sens pozostaje ten sam: chodzi o element indukcyjny, który magazynuje energię w polu magnetycznym.
Ja zawsze zwracam uwagę nie tylko na sam rysunek, ale też na to, czy schemat pochodzi z biblioteki przemysłowej, edukacyjnej czy z programu CAD. W jednych miejscach cewka jest rysowana bardziej „spiralnie”, w innych jako uproszczony symbol albo nawet prostokątna reprezentacja przyjęta przez daną bibliotekę. To normalne, bo styl kreski bywa różny, natomiast znaczenie elementu nie powinno się zmieniać.
Jeśli schemat jest czytelny, przy symbolu zwykle widzisz też oznaczenie referencyjne. Dla cewek jest to najczęściej L, więc zapis L1 albo L2 mówi od razu, że masz do czynienia z induktorem, dławikiem lub podobnym elementem biernym. Gdy już to rozpoznasz, warto przejść do dopisków obok symbolu, bo one mówią znacznie więcej niż sam kształt.
Jak czytać oznaczenia obok symbolu
Sam symbol pokazuje tylko kategorię elementu. O realnym znaczeniu decydują dopiski, które mówią o parametrach elektrycznych i wykonaniu. Gdy analizuję schemat, patrzę na cztery rzeczy jako pierwsze: oznaczenie referencyjne, wartość indukcyjności, informację o rdzeniu i prąd dopuszczalny.
- Oznaczenie L - najczęściej wskazuje induktor, dławik albo cewkę w obwodzie.
- Wartość w H, mH lub µH - mówi, jaką indukcyjność ma element; w zasilaczach impulsowych i przetwornicach buck często są to wartości od 1 do 100 µH, a w filtrach przeciwzakłóceniowych częściej setki µH lub kilka mH.
- A1 i A2 - w schematach przekaźników i styczników to zaciski samej cewki sterującej, a nie klasycznego induktora do filtrowania prądu.
- Rdzeń, szczelina lub odczepy - dodatkowe znaki mogą sugerować wersję z rdzeniem magnetycznym, przerwą w rdzeniu albo wyprowadzeniami pośrednimi.
- Kropka przy uzwojeniu - w symbolach cewek sprzężonych i transformatorów wskazuje zgodność fazową wyprowadzeń, co ma znaczenie przy podłączaniu uzwojeń.
To właśnie na tym etapie najczęściej widać, czy element pracuje jako filtr, magazyn energii czy część układu sterowania. Kiedy dopiski są już jasne, można bezpiecznie przejść do wariantów symbolu i zobaczyć, skąd biorą się różnice w rysunku.
Najczęstsze warianty symbolu i ich znaczenie
W IEC 60617 nie ma jednego „jedynego” rysunku dla wszystkich cewek. Standard przewiduje kilka odmian, bo inny znak ma zwykły induktor, inny cewka z rdzeniem, a jeszcze inny element regulowany. Dla osoby czytającej schemat to wygodne, bo już sam symbol podpowiada funkcję i ograniczenia elementu.
| Wariant symbolu | Co oznacza | Gdzie spotkasz go najczęściej |
|---|---|---|
| Symbol ogólny cewki | Podstawowy induktor, dławik albo uzwojenie bez dodatkowego doprecyzowania konstrukcji | Proste schematy, filtry, podstawowe obwody LC |
| Cewka z rdzeniem magnetycznym | Element z rdzeniem, który zwiększa indukcyjność i skupia pole magnetyczne | Przetwornice, filtry mocy, układy o większej gęstości energii |
| Cewka z przerwą w rdzeniu | Wersja lepiej znosząca prąd stały i mniej podatna na szybkie nasycenie | Układy zasilania, magazynowanie energii w przetwornicach impulsowych |
| Cewka regulowana | Indukcyjność można zmieniać płynnie albo skokowo | Układy strojenia, starsze obwody radiowe, specjalistyczne aplikacje pomiarowe |
| Cewka z odczepami | Uzwojenie ma kilka punktów wyjściowych, co pozwala uzyskać różne wartości | Dopasowanie impedancji, układy specjalne, transformacje napięcia |
W praktyce najważniejsze jest to, że kształt symbolu często sygnalizuje zachowanie elementu pod obciążeniem. Cewka z rdzeniem i bez szczeliny może szybko wejść w nasycenie, jeśli prąd jest za duży, a wtedy indukcyjność spada i rosną tętnienia. W projektach z falownikami i przetwornicami to nie jest detal, tylko różnica między układem stabilnym a takim, który generuje straty i zakłócenia.
Gdzie cewki mają największe znaczenie w elektronice i energetyce
Na schematach urządzeń z fotowoltaiki cewka pojawia się częściej, niż wielu osobom się wydaje. W falownikach, regulatorach ładowania i przetwornicach DC-DC to jeden z elementów, które realnie decydują o sprawności, poziomie szumów i jakości pracy całego układu.- Przetwornice DC-DC - cewka magazynuje energię między kolejnymi impulsami przełączania i wygładza prąd po stronie wyjściowej.
- Falowniki PV - w torze mocy pomaga ograniczać tętnienia, a w połączeniu z kondensatorami buduje filtr wyjściowy.
- Filtry EMI - cewka tłumi szybkie zakłócenia, które powstają przy przełączaniu tranzystorów mocy.
- Układy rezonansowe i dopasowujące - razem z kondensatorem wyznacza częstotliwość pracy lub pasmo działania.
- Przekaźniki i styczniki - tutaj symbol dotyczy cewki sterującej, czyli elementu wykonawczego, który przyciąga styk lub mechanizm.
Jeżeli czytam dokumentację instalacji albo urządzenia, zawsze sprawdzam, czy cewka pracuje w torze mocy, w filtrze przeciwzakłóceniowym, czy jako uzwojenie sterujące. Ta różnica mówi mi od razu, jakiego zachowania mogę oczekiwać: dużej odporności prądowej, wysokiej indukcyjności, czy może szybkości zadziałania. Gdy kontekst jest już jasny, łatwiej uniknąć błędów interpretacyjnych.
Najczęstsze pomyłki przy interpretacji symbolu
W schematach problem rzadko polega na samym odczytaniu kreski. Zwykle kłopot zaczyna się wtedy, gdy ktoś zakłada, że każdy znak „cewkowy” oznacza to samo. To droga do złych wniosków, zwłaszcza w zasilaniu impulsowym i automatyce.
- Mylenie cewki z transformatorem - oba elementy mają uzwojenia, ale transformator przekazuje energię między obwodami, a zwykła cewka przede wszystkim ją magazynuje.
- Ignorowanie rdzenia i szczeliny - te oznaczenia mówią, jak element zachowa się przy większym prądzie i czy wejdzie w nasycenie.
- Pomijanie jednostek - 10 µH i 10 mH to zupełnie inne światy, choć zapis bywa podobny na pierwszy rzut oka.
- Traktowanie cewki przekaźnika jak induktora mocy - w pierwszym przypadku chodzi o sterowanie mechanizmem, w drugim o własności energetyczne obwodu.
- Patrzenie tylko na symbol, bez kontekstu połączeń - czasem dopiero sąsiednie elementy pokazują, czy cewka pełni rolę filtra, magazynu energii, czy elementu wykonawczego.
Najprostsza zasada, którą stosuję, brzmi tak: najpierw sprawdzam oznaczenie, potem wartość i opis, a dopiero na końcu zgaduję funkcję. W 90% przypadków to wystarcza, żeby nie pomylić podobnych symboli i nie wyciągnąć złych wniosków z całego schematu.
Co sprawdzam, zanim uznam cewkę za odczytaną poprawnie
Jeśli mam przed sobą dokumentację techniczną, nie kończę analizy na samym rozpoznaniu symbolu. Dla mnie liczy się pełny kontekst: gdzie element leży w układzie, jakie ma parametry i jak wpływa na pracę pozostałych części. To szczególnie ważne w urządzeniach energoelektronicznych, gdzie jeden zły odczyt może później oznaczać większe tętnienia, gorszą sprawność albo zakłócenia EMC.- Rodzaj symbolu - czy to zwykły induktor, cewka z rdzeniem, element regulowany, czy cewka sterująca przekaźnika.
- Jednostkę i wartość - H, mH albo µH mówią o skali elementu, a niekiedy też o jego roli w torze mocy.
- Obciążenie prądowe - w układach mocy warto sprawdzić, czy element nie pracuje blisko nasycenia.
- Miejsce w schemacie - filtr wejściowy, wyjście przetwornicy, obwód rezonansowy albo uzwojenie przekaźnika to cztery zupełnie różne światy.
- Znakowanie dodatkowe - odczepy, kropki fazowe, rdzeń czy szczelina często mówią więcej niż sam kształt symbolu.
Jeśli podejdziesz do schematu właśnie w ten sposób, symbol cewki przestaje być tylko graficznym znakiem, a zaczyna być skrótem do zrozumienia całego układu. W praktyce daje to przewagę przy analizie falowników, zasilaczy i układów z fotowoltaiki, bo pozwala szybciej wychwycić, gdzie naprawdę powstają straty, zakłócenia i ograniczenia pracy.
