W praktyce ten element służy do dwóch rzeczy: wykrywania pola magnetycznego i bezkontaktowego pomiaru prądu albo położenia. W instalacjach fotowoltaicznych, automatyce i elektronice użytkowej liczy się przede wszystkim niezawodność, odporność na zużycie oraz prosty odczyt sygnału. Poniżej wyjaśniam, jak działa Czujnik Halla, gdzie ma sens, jakie są jego odmiany i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze informacje w skrócie
- Reaguje na zmianę pola magnetycznego, więc działa bez fizycznego styku z obiektem.
- Występuje jako przełącznik cyfrowy, czujnik liniowy oraz czujnik prądu.
- W systemach PV i automatyce jest ceniony za trwałość, izolację i prosty montaż.
- Najczęstsze błędy to zła odległość od magnesu, pomylona polaryzacja i ignorowanie temperatury.
- Dobór zależy od tego, czy chcesz wykryć stan, pozycję, prędkość czy natężenie prądu.
Jak działa czujnik Halla i co właściwie wykrywa
Najprościej mówiąc, działa on na bazie efektu Halla: gdy przez cienki element półprzewodnikowy płynie prąd i jednocześnie oddziałuje na niego pole magnetyczne, nośniki ładunku odchylają się na bok. W efekcie pojawia się niewielkie napięcie poprzeczne, które układ wewnętrzny wzmacnia i zamienia na użyteczny sygnał wyjściowy.
W praktyce nie „widzi” on magnesu jako takiego, tylko zmianę pola i jego kierunek. To ważne rozróżnienie, bo o działaniu decydują nie tylko sam magnes i jego bieguny, ale też odległość, geometria montażu, temperatura i zakłócenia elektromagnetyczne.

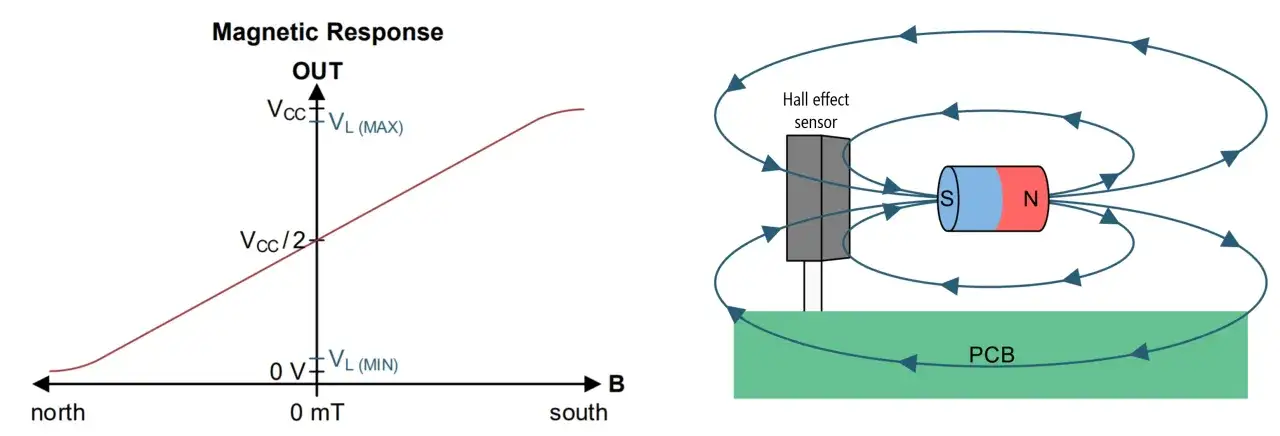

Są tu trzy najczęstsze warianty pracy. Wersja cyfrowa działa jak przełącznik: przekroczenie progu pola zmienia stan wyjścia z 0 na 1 albo odwrotnie. Wersja liniowa daje napięcie proporcjonalne do pola, więc nadaje się do pomiaru położenia lub kąta. Czujnik prądu wykorzystuje pole wytwarzane przez przewodnik z prądem i dzięki temu mierzy natężenie bez klasycznego bocznika w torze mocy.
W dobrze zaprojektowanym układzie liczy się też histereza, czyli różnica między progiem załączenia i wyłączenia. To właśnie ona zapobiega „drganiom” sygnału, kiedy magnes jest na granicy zadziałania albo mechanika pracuje z luzem. Tę różnicę w zachowaniu od razu widać w realnych aplikacjach, a to prowadzi do pytania, gdzie taki element ma największy sens.
Gdzie wykorzystuje się go najczęściej
Ja patrzę na ten element przede wszystkim jak na narzędzie do pracy w miejscach, w których kontakt mechaniczny byłby kłopotliwy albo kosztowny. Dlatego trafia do elektroniki użytkowej, automatyki, pojazdów, napędów i układów mocy.
- Pomiar położenia i ruchu - zliczanie obrotów, kontrola prędkości, wykrywanie położenia osi, dźwigni albo pokrywy.

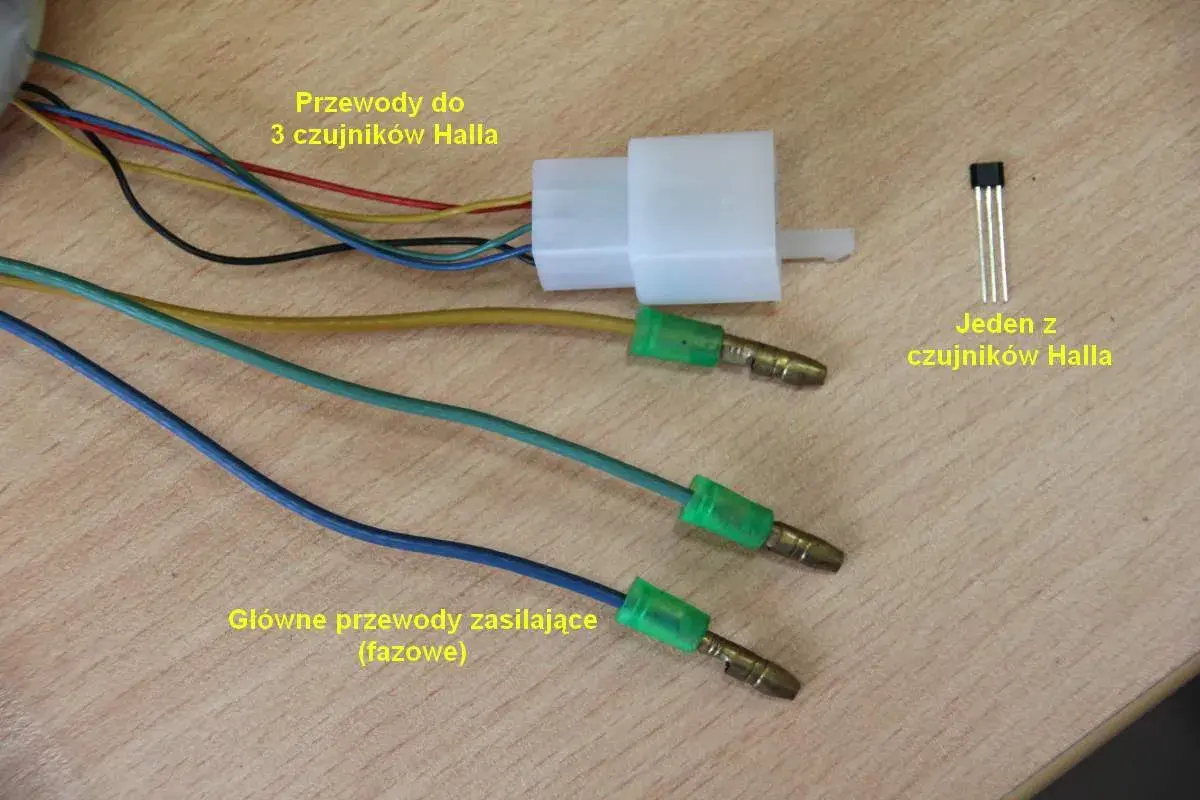

- Napędy bezszczotkowe - odczyt położenia wirnika i sterowanie komutacją w silnikach BLDC.
- Elektronika użytkowa - wykrywanie zamknięcia klapki, pokrywy lub elementu ruchomego bez zużywania styków.
- Energetyka i fotowoltaika - pomiar prądu w falownikach, ładowarkach, magazynach energii i układach zabezpieczeń.
- Automatyka domowa i przemysłowa - monitoring położenia, pracy siłowników, wentylatorów, pomp i mechanizmów bezpieczeństwa.
W fotowoltaice szczególnie ważny jest bezkontaktowy pomiar prądu. W falowniku część mocy pracuje na wyższych napięciach, więc izolacja między elektroniką sterującą a pomiarem bywa kluczowa dla bezpieczeństwa i niezawodności. Właśnie dlatego w takich zastosowaniach element Halla ma realną przewagę nad prostszymi, ale mniej wygodnymi metodami pomiaru.
To prowadzi do kolejnego kroku: nie każdy wariant nadaje się do tego samego zadania, więc trzeba rozróżnić podstawowe typy.
Jakie są rodzaje i czym się różnią
W praktyce spotykam trzy grupy rozwiązań, które często wrzuca się do jednego worka, a to błąd. One rozwiązują inne problemy i mają inne ograniczenia.
| Typ | Co daje na wyjściu | Gdzie ma sens | Najważniejsze ograniczenie |
|---|---|---|---|
| Przełącznik cyfrowy | Stan 0/1 po przekroczeniu progu pola | Wykrywanie otwarcia, zamknięcia, położenia krańcowego, zliczanie impulsów | Wymaga poprawnej polaryzacji magnesu i odpowiedniej odległości |
| Czujnik liniowy | Napięcie proporcjonalne do pola magnetycznego | Pomiar kąta, przesunięcia, prędkości, elementy sterujące i analogowe | Wymaga kalibracji i stabilnej mechaniki |
| Czujnik prądu | Sygnał odpowiadający natężeniu prądu w przewodniku | Falowniki, ładowarki, baterie, kontrola poboru mocy | Trzeba pilnować zakresu, izolacji i odporności na temperaturę |
W wersjach cyfrowych warto od razu odróżnić unipolarny i omnipolarny sposób działania. Pierwszy reaguje na jedną polaryzację magnesu, drugi może zadziałać przy obu biegunach, co upraszcza montaż, ale nie zawsze daje taką samą precyzję przełączania. Z kolei w czujnikach prądu spotyka się rozwiązania otwartopętlowe i zamkniętopętlowe, przy czym te drugie zwykle lepiej trzymają dokładność kosztem większej złożoności.
To nadal nie odpowiada na najważniejsze pytanie praktyczne: kiedy taki element wygrywa z innymi prostymi metodami pomiaru, a kiedy lepiej go odpuścić.
Kiedy lepiej wybrać go niż kontaktron lub bocznik
To jest jeden z tych wyborów, które później decydują o liczbie serwisów i reklamacji. Nie zawsze najtańsze rozwiązanie jest najlepsze, a nie zawsze najbardziej „nowoczesne” jest potrzebne.
| Rozwiązanie | Co zyskujesz | Gdzie ma słaby punkt | Kiedy wybrać |
|---|---|---|---|
| Element Halla | Brak styku, długa żywotność, łatwy pomiar ruchu lub prądu, możliwa izolacja | Zależność od pola, odległości, temperatury i ustawienia magnesu | Gdy liczy się trwałość, odporność na drgania i brak zużycia styków |
| Kontaktron | Bardzo prosta konstrukcja i niski koszt | Ma element mechaniczny, więc zużywa się szybciej i gorzej znosi wstrząsy | Gdy potrzebujesz prostego wykrycia stanu otwarcia lub zamknięcia |
| Bocznik pomiarowy | Tanie i precyzyjne mierzenie prądu w prostych układach | Wprowadza spadek napięcia, grzanie i nie daje izolacji galwanicznej | Gdy mierzysz prąd w niskonapięciowym torze i nie potrzebujesz separacji |
W instalacjach PV i automatyce energetycznej ten wybór jest szczególnie ważny. Jeśli chcesz mierzyć prąd w obwodzie mocy i jednocześnie odseparować elektronikę sterującą, rozwiązanie magnetyczne zwykle jest rozsądniejsze niż klasyczny bocznik. Jeśli natomiast chodzi tylko o prosty sygnał „otwarte” albo „zamknięte”, kontaktron wciąż bywa wystarczający, pod warunkiem że nie przeszkadza Ci jego mechaniczna wrażliwość.
Po takiej selekcji przychodzi etap doboru konkretnego modelu, a tu najczęściej popełnia się kosztowne błędy.
Jak dobrać właściwy model do projektu
Ja przy doborze zaczynam od jednego pytania: czy mam wykryć stan, zmierzyć położenie, czy policzyć prąd? Odpowiedź od razu zawęża wybór i oszczędza późniejszych przeróbek.
- Rodzaj sygnału - cyfrowy do wykrywania stanu, analogowy do pomiaru ciągłego, specjalizowany do pomiaru prądu.
- Napięcie zasilania - w praktyce często spotyka się układy 3,3 V i 5 V, ale trzeba sprawdzić pełny zakres pracy, a nie tylko punkt nominalny.
- Czułość i próg zadziałania - zbyt mała czułość utrudni pracę, zbyt duża zwiększy podatność na zakłócenia.
- Odległość od magnesu - kilka milimetrów różnicy może zmienić cały układ; nie warto tego zostawiać „na oko”.
- Temperatura - magnes, elektronika i mechanika starzeją się inaczej, więc zakres temperaturowy ma znaczenie większe, niż się wydaje.
- Zakłócenia EMC - przy falownikach, silnikach i przetwornicach ekranowanie oraz prowadzenie przewodów potrafią zadecydować o stabilności sygnału.
- Typ wyjścia - open-collector lub open-drain wymaga rezystora podciągającego; bez tego sygnał potrafi wyglądać „martwo”, mimo że sam sensor działa.
W praktyce widzę trzy powtarzalne błędy. Pierwszy to użycie przełącznika cyfrowego tam, gdzie potrzebny jest sygnał analogowy. Drugi to montaż magnesu bez kontroli szczeliny i osi. Trzeci to ignorowanie temperatury i zakłóceń w pobliżu przetwornic albo silników, a właśnie tam elektronika mocy najbardziej lubi obnażać słabe decyzje projektowe.
Gdy układ już działa, warto jeszcze wiedzieć, jak go szybko sprawdzić i odróżnić faktyczną awarię od błędu montażowego.
Jak sprawdzić działanie i rozpoznać typowe usterki
Najprostszy test robię zawsze tak samo: sprawdzam zasilanie, odległość od magnesu i reakcję wyjścia na powolny ruch elementu. W wielu przypadkach problem nie leży w samym sensorze, tylko w mechanice albo w okablowaniu.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brak reakcji na magnes | Zły dystans, odwrotna polaryzacja, brak zasilania | Napięcie zasilania, orientację magnesu, szczelinę montażową |
| Wyjście przełącza się losowo | Zakłócenia elektromagnetyczne, drgania mechaniczne, zbyt mała histereza | Prowadzenie przewodów, ekranowanie, stabilność mocowania |
| Odczyt jest zaniżony lub pływa | Temperatura, dryft, starzenie magnesu, nieprawidłowa kalibracja | Warunki pracy, pozycję referencyjną, powtarzalność mechaniki |
| Czujnik prądu pokazuje zbyt dużo albo za mało | Saturacja, offset, błędna orientacja przewodnika, przeciążenie zakresu | Kierunek przepływu, zakres pomiarowy i dane katalogowe |
Jeśli masz wersję cyfrową z wyjściem open-collector, zawsze sprawdzam też rezystor podciągający. Bez niego sygnał może nie osiągnąć prawidłowego poziomu logicznego, co wygląda jak uszkodzenie, choć nim nie jest. To drobiazg, ale właśnie takie drobiazgi generują najwięcej niepotrzebnej diagnostyki.
Na końcu zostaje pytanie, dlaczego ten element tak dobrze trzyma się w energetyce, mimo że rynek ma dziś mnóstwo bardziej „zaawansowanych” czujników.
Dlaczego w energetyce i fotowoltaice wciąż jest praktyczny
W systemach PV i szerzej w elektronice mocy wygrywa nie to rozwiązanie, które wygląda najbardziej efektownie w katalogu, tylko to, które daje przewidywalny pomiar w trudnych warunkach. Tutaj właśnie element Halla broni się najlepiej: nie zużywa się mechanicznie, potrafi zapewnić izolację, dobrze nadaje się do wykrywania prądu i łatwo go włączyć do układu sterowania.
W falownikach, ładowarkach i magazynach energii taki czujnik pomaga kontrolować prąd, wykrywać przeciążenia i poprawiać stabilność pracy układu. W rozwiązaniach z silnikami, pompami albo wentylatorami przydaje się dodatkowo przy monitorowaniu ruchu i prędkości. Z mojego punktu widzenia to jeden z niewielu elementów, który jednocześnie upraszcza projekt i podnosi bezpieczeństwo, o ile zostanie dobrany bez skrótów myślowych.
Najkrócej: jeśli projekt dotyczy stanu, położenia albo prądu i zależy Ci na trwałości, bezstykowości oraz sensownej izolacji, ten typ sensora ma bardzo mocne uzasadnienie. Jeśli potrzebujesz tylko prostego sygnału binarnego, czasem wystarczy kontaktron; jeśli chcesz mierzyć prąd w najprostszy możliwy sposób, bywa że wygra bocznik. W praktyce najlepszy wybór robi się nie od nazwy elementu, tylko od warunków pracy, a to w elektronice mocy naprawdę robi różnicę.
