Przekaźnik półprzewodnikowy to jeden z tych elementów, które w automatyce i energetyce rozwiązują kilka problemów naraz: pozwalają sterować większym obciążeniem sygnałem niskonapięciowym, pracują bezgłośnie i dobrze znoszą bardzo częste przełączenia. W praktyce przydaje się tam, gdzie liczy się szybka reakcja, brak iskrzenia i wysoka trwałość, na przykład przy grzaniu, wentylacji, pompach czy sterowaniu obciążeniami w układach z fotowoltaiką. Poniżej rozkładam temat na proste części: jak działa taki element, jakie są jego odmiany, jak go dobrać i które błędy najczęściej kończą się przegrzaniem albo niestabilną pracą.
Najważniejsze rzeczy o przekaźniku półprzewodnikowym w pigułce
- SSR przełącza obciążenie bez styków mechanicznych, więc pracuje cicho i dobrze znosi bardzo częste cykle.
- W wersjach AC najczęściej spotkasz elementy na triaku lub tyrystorach, a w wersjach DC układy z MOSFET-ami.
- Przy wyborze trzeba sprawdzić nie tylko prąd znamionowy, ale też prąd rozruchowy, napięcie sterujące, prąd upływu i sposób chłodzenia.
- Zbyt mały radiator albo ciasny montaż potrafią skrócić żywotność bardziej niż sam prąd obciążenia.
- SSR dobrze sprawdza się przy grzałkach, wentylatorach, pompach i automatyce, ale nie jest zamiennikiem każdego przekaźnika.
Jak działa przekaźnik półprzewodnikowy
Najprościej patrzę na SSR jak na dwa oddzielone od siebie światy: obwód sterujący i obwód mocy. Po stronie wejścia niewielki sygnał uruchamia optoizolator, czyli element, który przekazuje informację światłem, ale elektrycznie rozdziela oba obwody. Po stronie wyjścia pracuje już właściwy element przełączający, najczęściej triak, tyrystor albo MOSFET.
To właśnie brak styków mechanicznych robi największą różnicę. Nie ma łuku przy załączaniu, nie ma drgań styków i nie ma typowego zużycia kontaktów, które znamy z klasycznych przekaźników. W zamian pojawia się jednak jedna ważna cecha: niewielki prąd upływu w stanie wyłączenia oraz wydzielanie ciepła podczas pracy. Dlatego SSR nie traktuję jak „lepszy przekaźnik do wszystkiego”, tylko jak element do konkretnych zadań, gdzie jego cechy naprawdę pomagają. Gdy rozumie się zasadę działania, dużo łatwiej dobrać właściwy typ, a do tego właśnie prowadzi następna część.
Rodzaje SSR, które trzeba rozróżnić przed zakupem
W praktyce najpierw patrzę na rodzaj obciążenia, a dopiero potem na obudowę czy markę. To prostsze niż brzmi, bo większość problemów bierze się z pomylenia SSR do AC z modelem do DC albo z dobrania wersji bez uwzględnienia sposobu załączania.
Do obciążeń AC
SSR do prądu przemiennego zwykle wykorzystują triak albo tyrystory. To dobry wybór do grzałek, lamp, wielu wentylatorów i innych obciążeń sieciowych. Jeśli zależy mi na mniejszym zakłóceniu i łagodniejszym starcie, wybieram model z załączaniem w zerze, czyli taki, który uruchamia obciążenie wtedy, gdy napięcie przechodzi przez punkt bliski 0 V. To ogranicza zakłócenia elektromagnetyczne i zmniejsza gwałtowność startu.
Do obciążeń DC
W obwodach stałoprądowych używa się najczęściej układów z MOSFET-ami. To ważne, bo SSR AC nie nadaje się do bezpiecznego wyłączania prądu stałego. W instalacjach bateryjnych, zasilaczach pomocniczych czy układach sterowania w energetyce to rozróżnienie ma znaczenie podstawowe. Jeśli ktoś pominie ten punkt, moduł może po prostu nie zadziałać tak, jak oczekuje, albo zostanie uszkodzony.
Przeczytaj również: Transoptor w praktyce - Jak działa, dobierać i unikać błędów?
Załączanie w zerze czy natychmiast
Załączanie w zerze świetnie sprawdza się przy obciążeniach rezystancyjnych, bo redukuje zakłócenia i łagodniej wprowadza prąd do układu. Z kolei wersje załączane natychmiast wybieram wtedy, gdy potrzebuję szybszej reakcji albo gdy obciążenie wymaga innego sposobu sterowania. Jest też jeden haczyk: przy niektórych obciążeniach z prostowaniem półokresowym funkcja zero cross może przeszkadzać, a nie pomagać. To detal, który łatwo przeoczyć, a później trudno wyjaśnić, dlaczego układ zachowuje się niestabilnie.
Warto też pamiętać o samej formie wykonania. Na rynku spotyka się wersje do montażu na PCB, na szynę DIN i w obudowach panelowych. Wybór nie jest kosmetyczny: przy większych prądach i lepszym chłodzeniu forma montażu potrafi przesądzić o tym, czy układ będzie pracował stabilnie przez lata. Ten temat płynnie prowadzi do porównania z klasycznym przekaźnikiem, bo właśnie tam najlepiej widać, kiedy SSR rzeczywiście ma przewagę.

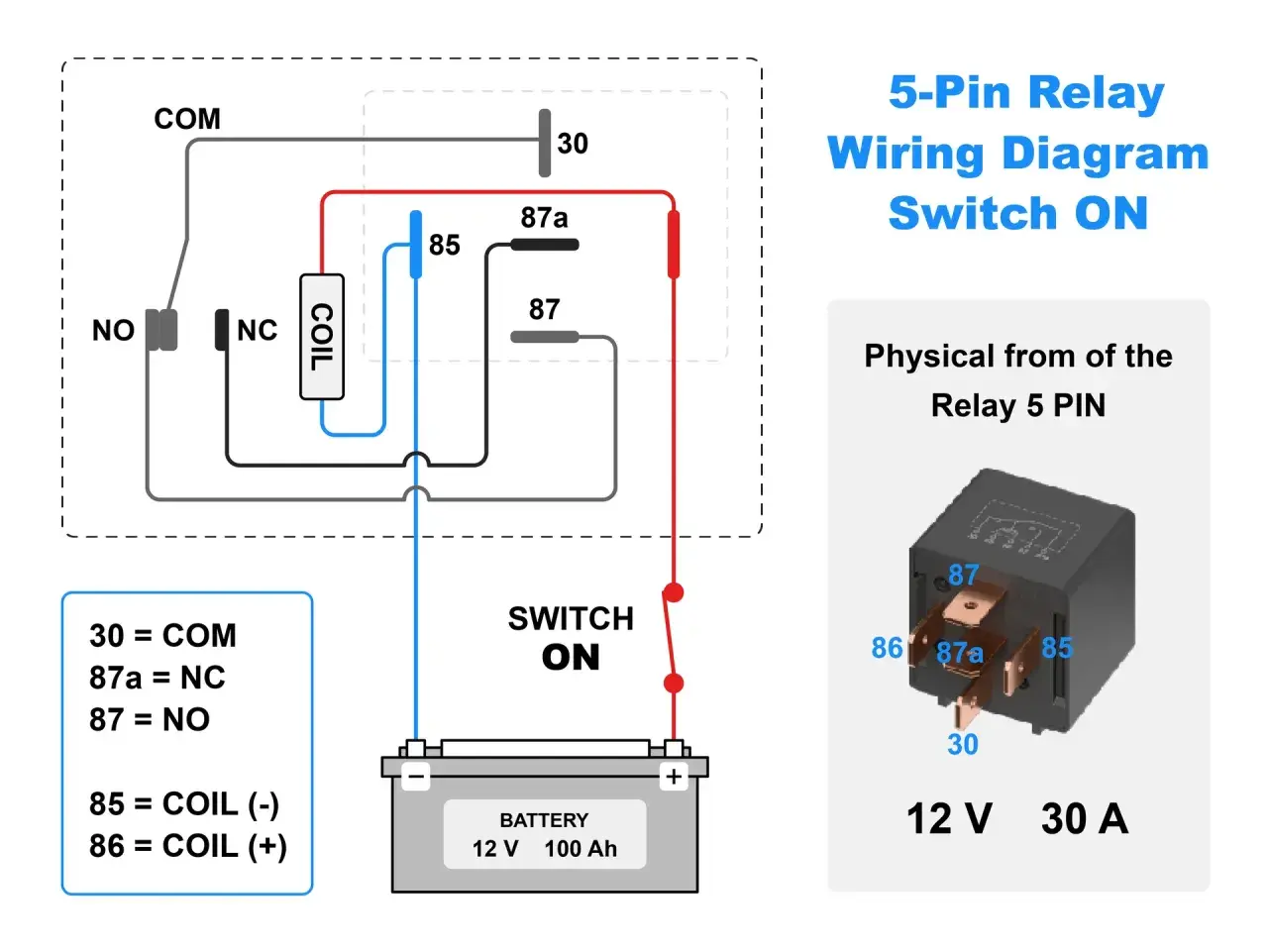

Kiedy SSR wygrywa z przekaźnikiem mechanicznym
Ja zawsze porównuję te dwa rozwiązania w czterech wymiarach: trwałość, hałas, zachowanie przy przełączaniu i straty cieplne. Dopiero wtedy widać, czy elektroniczne przełączanie ma sens, czy tylko wygląda nowocześniej.
| Cecha | SSR | Przekaźnik mechaniczny | Co to oznacza w praktyce |
|---|---|---|---|
| Hałas | Pracuje bezgłośnie | Słychać kliknięcie | SSR lepiej sprawdza się w automatyce, szafach i urządzeniach pracujących non stop. |
| Zużycie przy częstych cyklach | Bardzo wysokie | Ograniczone przez styki | Przy częstym przełączaniu SSR zwykle wygrywa trwałością. |
| Prąd upływu w stanie OFF | Od mikroamperów do kilku mA, zależnie od modelu | Prawie zerowy | Przy LED-ach, elektronice i czułych odbiornikach to może mieć znaczenie. |
| Straty cieplne | Są i trzeba je odprowadzić | Małe w stanie załączenia | SSR wymaga myślenia o chłodzeniu, zwłaszcza przy większym prądzie. |
| Odporność na wstrząsy i wibracje | Bardzo dobra | Słabsza niż w SSR | W środowisku przemysłowym to realna przewaga rozwiązania półprzewodnikowego. |
| Cena zakupu | Zwykle wyższa | Zwykle niższa | Przy prostych aplikacjach mechaniczny przekaźnik bywa bardziej ekonomiczny. |
To zestawienie dobrze pokazuje, że SSR nie zawsze ma sens ekonomiczny. Jeśli obciążenie przełączasz rzadko, a liczy się prostota i niski koszt, klasyczny przekaźnik nadal jest rozsądnym wyborem. Jeśli jednak układ ma pracować często, bez hałasu i z dużą odpornością na cykle, półprzewodnikowe rozwiązanie zwykle broni się szybciej, niż sugeruje cena katalogowa. Skoro wiemy już, gdzie SSR ma przewagę, czas przejść do najważniejszego etapu, czyli doboru do konkretnego obciążenia.
Jak dobrać SSR do konkretnego obciążenia
Z mojego doświadczenia największy błąd polega na patrzeniu wyłącznie na jedną liczbę, na przykład „20 A” na obudowie. To za mało. Liczy się jeszcze charakter obciążenia, prąd rozruchowy, temperatura otoczenia i sposób montażu. Dobrze dobrany element może pracować latami, a źle dobrany zaczyna się grzać już po pierwszym dłuższym cyklu.
| Rodzaj obciążenia | Co dzieje się przy starcie | Na co zwracam uwagę |
|---|---|---|
| Grzałka rezystancyjna | Prąd startowy jest zbliżony do roboczego | Tu SSR sprawdza się bardzo dobrze, zwłaszcza z załączaniem w zerze. |
| Żarówka i inne odbiorniki z gorącym włóknem | Prąd rozruchowy bywa około 10-15 razy większy od roboczego | Trzeba zostawić wyraźny zapas, bo start jest dużo cięższy niż praca ustalona. |
| Silnik | Rozruch często wynosi około 5-10 razy prądu roboczego | Tu sam prąd znamionowy niczego nie załatwia, bo decyduje też moment startu i temperatura. |
| Cewka, elektromagnes, zawór | Prąd rozruchowy może być około 10 razy większy | Warto przewidzieć element tłumiący przepięcia, na przykład diodę lub układ gasikowy. |
| Obciążenie pojemnościowe, zasilacz impulsowy | Prąd startowy potrafi sięgnąć 20-50 razy prądu roboczego | To jeden z najtrudniejszych przypadków i wymaga dużego zapasu oraz ostrożności. |
Poza samym typem odbiornika patrzę jeszcze na trzy rzeczy. Po pierwsze, napięcie sterujące musi pasować do sterownika, PLC albo regulatora. Po drugie, wyjście musi odpowiadać rodzajowi obciążenia, czyli AC albo DC. Po trzecie, trzeba uwzględnić chłodzenie: przy montażu płaskim albo ciasnym upakowaniu modułów rozsądnie jest zejść z obciążeniem, zamiast liczyć na deklarację z pierwszej linijki katalogu. W praktyce dobrze jest zostawić zapas, bo temperatura otoczenia i sposób odprowadzania ciepła potrafią zmienić wszystko bardziej niż sama nazwa modelu.
Jeśli chciałbym sprowadzić dobór do krótkiej listy, wyglądałaby tak: prąd roboczy, prąd rozruchowy, rodzaj obciążenia, prąd upływu, chłodzenie i dopasowanie do napięcia sterującego. To wystarczy, żeby uniknąć większości kosztownych pomyłek. Kolejny krok to spojrzenie na to, gdzie taki element rzeczywiście daje największy efekt w systemach związanych z energią i oszczędnością.
Gdzie SSR sprawdza się w energetyce i instalacjach związanych z oszczędzaniem energii
W instalacjach fotowoltaicznych i systemach poprawy efektywności energetycznej SSR najczęściej nie pracuje „na panelach”, tylko po stronie odbiorników i automatyki. I to ma sens. Właśnie tam przydaje się szybkie przełączanie, brak hałasu i możliwość bardzo częstych cykli bez zużywania styków.
Najczęstsze zastosowania, które widzę w praktyce, to sterowanie grzałkami w zasobnikach ciepłej wody, włączanie pomp obiegowych, kontrola wentylatorów, zaworów i pomocniczych obwodów w szafach sterowniczych. W układach z nadwyżką energii z PV SSR pomaga zbudować prostą logikę włączania odbiorników wtedy, gdy system ma zapas mocy. W rozwiązaniach dla oszczędzania energii to ważne, bo pozwala lepiej wykorzystać produkcję lokalną bez mechanicznego zużywania elementu przełączającego.
Trzeba jednak zachować ostrożność przy obwodach DC, zwłaszcza bateryjnych i fotowoltaicznych. Do takich zastosowań wybieram wyłącznie modele przeznaczone do prądu stałego i o odpowiednim napięciu znamionowym. Standardowy SSR do AC nie jest bezpiecznym zamiennikiem w obwodzie stałym, bo jego sposób wygaszania prądu działa zupełnie inaczej. W praktyce to właśnie tu najłatwiej o kosztowny błąd projektowy.
Najczęstsze błędy przy montażu i eksploatacji
W tej części nie ma nic efektownego, ale właśnie tu najczęściej wychodzą problemy. Zbyt duża pewność siebie przy montażu SSR potrafi skończyć się przegrzaniem, migotaniem odbiornika albo uszkodzeniem wyjścia po kilku godzinach pracy.
- Dobór tylko po prądzie znamionowym. To błąd numer jeden. Prąd rozruchowy bywa znacznie większy niż prąd pracy ustalonej.
- Ignorowanie prądu upływu. Przy LED-ach, elektronice sterującej albo czułych odbiornikach może pojawić się słabe świecenie lub niepełne wyłączenie.
- Brak chłodzenia. SSR wydziela ciepło, więc bez radiatora albo przy zbyt gęstym montażu szybko traci margines bezpieczeństwa.
- Użycie wersji AC do obciążenia DC. To nie jest drobna pomyłka, tylko zwykle zła decyzja konstrukcyjna.
- Pominięcie ochrony przeciwprzepięciowej. Przy cewkach, zaworach i innych obciążeniach indukcyjnych warto zastosować diodę, varistor albo snubber, czyli układ tłumiący przepięcia.
- Zbyt duże zaufanie do funkcji zero cross. Przy niektórych obciążeniach z prostowaniem półokresowym taka funkcja może przeszkadzać zamiast pomagać.
Jeśli miałbym wskazać jedną rzecz, którą początkujący najczęściej lekceważą, byłoby to właśnie chłodzenie. Moduł elektroniczny może wyglądać niepozornie, ale przy większym prądzie robi się z niego źródło realnej mocy strat. Dlatego ostatni krok przed uruchomieniem warto potraktować jak krótką listę kontrolną, a nie formalność. To oszczędza czas, pieniądze i nerwy.
Co sprawdzam przed uruchomieniem, żeby moduł nie przegrzał się po pierwszym starcie
Zanim podam napięcie na pierwszy raz, sprawdzam pięć rzeczy. Po pierwsze, czy obciążenie jest AC czy DC i czy wybrany model rzeczywiście do niego pasuje. Po drugie, czy prąd rozruchowy mieści się w rozsądnym zapasie, a nie tylko „na papierze”. Po trzecie, czy obudowa ma szansę oddać ciepło, czyli czy jest radiator, miejsce na przepływ powietrza i sensowny odstęp od innych elementów.
Po czwarte, sprawdzam napięcie wejściowe sterowania, bo sterownik 24 V DC nie rozwiąże problemu, jeśli moduł oczekuje innego poziomu. Po piąte, patrzę na detale pomocnicze: rezystor upustowy przy czułych obciążeniach, układ tłumiący przy cewkach i sensowne prowadzenie przewodów. Dobrze dobrany SSR daje prostą, cichą i trwałą automatykę. Źle dobrany bardzo szybko przypomina, że elektronika nie wybacza skrótów. W praktyce właśnie dopasowanie do obciążenia, a nie sama nazwa na obudowie, decyduje o tym, czy rozwiązanie będzie naprawdę użyteczne.
