W praktyce patrzę na ten element nie jako na ciekawostkę, ale jako na tani i skuteczny sposób oddzielenia sterowania od strony mocy. Transoptor pozwala przenieść sygnał światłem, dzięki czemu można bezpiecznie łączyć obwody o różnych potencjałach, ograniczać zakłócenia i chronić elektronikę sterującą. Poniżej wyjaśniam, jak działa, gdzie realnie się go stosuje, jak dobrać właściwy model i kiedy lepiej rozważyć inne rozwiązanie.
Najważniejsze informacje o izolacji optycznej w praktyce
- Sygnał przechodzi przez barierę optyczną, więc wejście i wyjście nie muszą mieć wspólnej masy.
- W zasilaczach, falownikach i układach sterowania taki element najczęściej odpowiada za sprzężenie zwrotne, ochronę i separację.
- Przy doborze liczą się przede wszystkim CTR, napięcie izolacji, prąd diody LED i szybkość pracy.
- Do prostych, wolniejszych sygnałów zwykle wystarcza wariant z fototranzystorem, a do szybszych torów trzeba patrzeć szerzej niż tylko na cenę.
- W instalacjach OZE błędny dobór często kończy się niestabilną regulacją, problemami z zakłóceniami albo zbyt małym zapasem sterowania.
Jak działa układ i dlaczego separuje masy

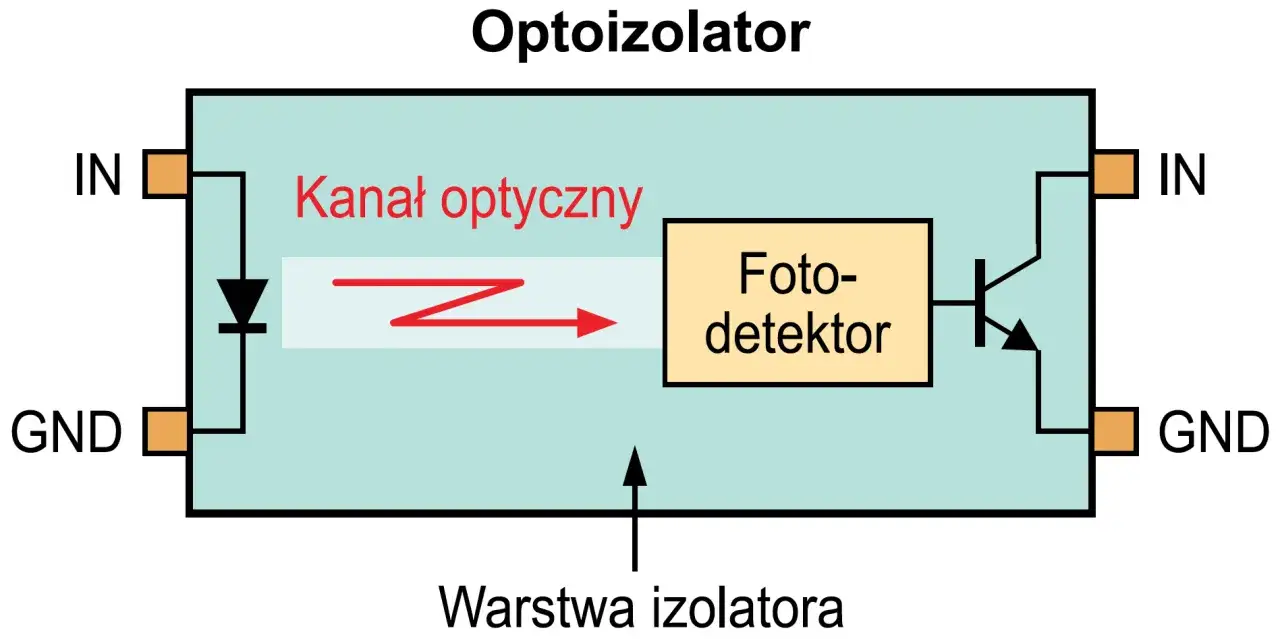

To rozwiązanie jest proste w idei: po jednej stronie pracuje dioda LED, po drugiej element światłoczuły, najczęściej fototranzystor albo fotodioda. Gdy do LED płynie prąd, emituje ona światło, a odbiornik po drugiej stronie zamienia je z powrotem na sygnał elektryczny. Nie ma metalicznego połączenia między stroną wejściową i wyjściową, więc sygnał przechodzi, ale zakłócenia i różnice potencjałów już nie.
- Wejście steruje diodą LED niewielkim prądem.
- Bariera optyczna przenosi informację bez przewodzenia prądu między stronami.
- Wyjście odtwarza stan sygnału po drugiej stronie izolacji.
- Separacja mas pozwala łączyć elektronikę logiczną z układami o wyższym napięciu lub większym szumie.
W praktyce ważne jest też to, czego ten mechanizm nie robi: nie eliminuje wszystkich problemów EMC i nie zastępuje dobrego projektu PCB. Owszem, odcina bezpośrednie połączenie elektryczne, ale nadal trzeba pilnować odstępów izolacyjnych, filtracji i poprawnego prowadzenia ścieżek. To właśnie dlatego ten element tak często trafia do układów zasilania, przekaźników i kontroli pracy falowników.
Gdzie taki element pracuje najczęściej w elektronice mocy i fotowoltaice
Najwięcej sensu ma tam, gdzie jedna część układu musi „widzieć” drugą, ale nie powinna być z nią elektrycznie połączona. W systemach fotowoltaicznych i zasilaczach impulsowych spotykam go przede wszystkim w torach regulacji, zabezpieczeń i komunikacji między stroną pierwotną a wtórną.
- Sprzężenie zwrotne w zasilaczach izolowanych - pomaga utrzymać stabilne napięcie bez łączenia mas po obu stronach transformatora.
- Falowniki i przetwornice DC/DC - odseparowują sterowanie od wysokiego napięcia, co zmniejsza ryzyko uszkodzenia logiki i poprawia bezpieczeństwo serwisowe.
- Sygnały błędu i stanu - sygnalizacja awarii, przeciążenia lub przegrzania może przechodzić do mikrokontrolera bez przenoszenia szpilek napięciowych.
- Sterowanie przekaźnikami i stycznikami - szczególnie przydatne, gdy cewka lub tor wykonawczy generuje zakłócenia.
- Układy pomiarowe na wysokim potencjale - dają bezpieczniejszy odczyt stanów w części mocy, bez ryzyka „przeciągnięcia” zakłóceń na kontroler.
W systemach OZE ta rola jest bardzo konkretna: chodzi nie tylko o ochronę elektroniki, ale też o stabilność całej regulacji. Jeśli izolacja w torze sprzężenia zwrotnego zaczyna działać niepewnie, objawy bywają mylące - napięcie skacze, układ gubi punkt pracy albo wchodzi w tryb ochronny bez oczywistej przyczyny. Właśnie dlatego dobór parametrów jest ważniejszy niż sam fakt, że „coś optycznego” zostało wlutowane na płytę.
Jak dobrać transoptor do układu
Ja zaczynam od trzech pytań: jaki sygnał mam przenieść, jak duży zapas izolacji jest potrzebny i ile prądu może dostarczyć sterowanie po stronie wejściowej. Dopiero potem patrzę na szczegóły katalogowe. W praktyce to one decydują, czy układ zadziała od razu, czy będzie wymagał korekt.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| CTR | Minimalną, a nie tylko typową wartość | Od niej zależy, czy wyjście dostanie dość prądu przy starzeniu i zmianach temperatury |
| Prąd LED | Czy sterownik może go dostarczyć ciągle i bez grzania | Zbyt mały prąd daje słaby zapas, zbyt duży podnosi pobór mocy i obciąża sterowanie |
| Napięcie izolacji | Wartość RMS oraz warunki testu z noty katalogowej | Nie należy mylić tej liczby z napięciem pracy układu |
| Szybkość pracy | Opóźnienie, czasy narastania i opadania | Ma znaczenie przy szybkich pętlach regulacji i impulsach o krótkim czasie trwania |
| Obudowa i odstępy | Creepage, clearance, wersję SMD lub THT | W urządzeniach wysokiego napięcia układ na PCB bywa równie ważny jak sam komponent |
W projektach związanych z falownikami i zasilaczami pomocniczymi zwracam szczególną uwagę na minimalny CTR, bo to właśnie on decyduje o zapasie działania w gorszych warunkach, a nie laboratoryjna wartość typowa z pierwszej strony noty. Jeśli obwód działa tylko na jednym egzemplarzu i tylko w temperaturze pokojowej, to nie jest dobry projekt, tylko przypadek.
Który typ wyjścia sprawdzi się najlepiej
Nie każdy wariant jest dobry do tego samego zadania. W praktyce wybór zależy od tego, czy przenosisz prosty stan logiczny, sygnał analogowy, czy sterujesz stroną AC. Poniższe zestawienie porządkuje najczęstsze opcje.
| Typ wyjścia | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Fototranzystor | Tani, prosty, popularny, łatwy do użycia | Wolniejszy i bardziej zależny od warunków pracy | Sprzężenie zwrotne, sygnały stanu, prosta izolacja logiczna |
| Fotodioda z układem wzmacniającym | Szybsza i bardziej przewidywalna | Wymaga dodatkowej elektroniki | Dokładniejsze lub szybsze tory sygnałowe |
| Fototriak | Dobrze nadaje się do sterowania AC | Nie jest rozwiązaniem do sygnałów DC | Załączanie obciążeń sieciowych, ściemniacze, sterowanie triakiem |

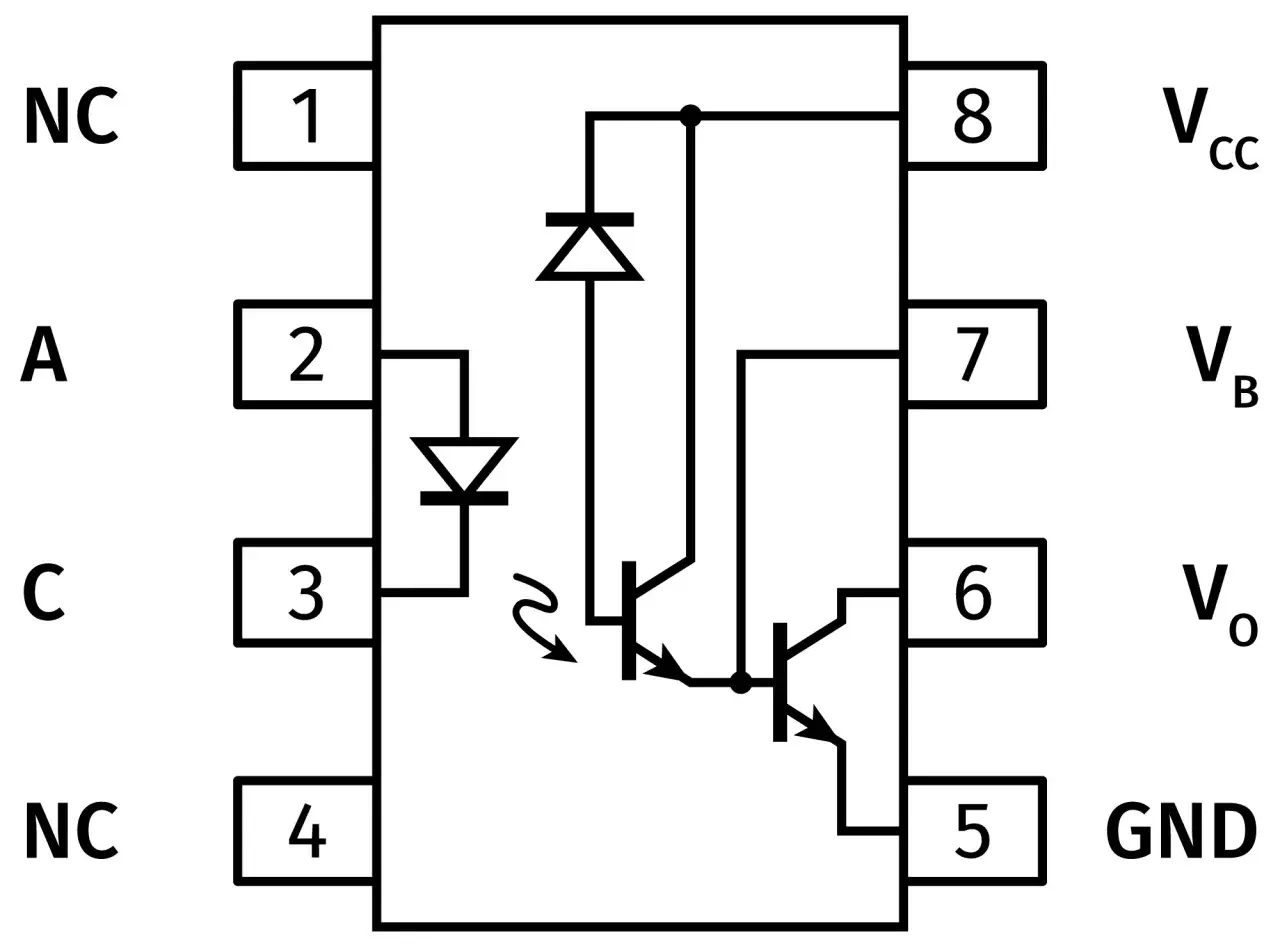

| Darlington | Duży współczynnik przenoszenia przy małym prądzie wejściowym | Zwykle wolniejszy od klasycznego fototranzystora | Gdy sterowanie ma bardzo mały prąd, a szybkość nie jest krytyczna |
Jeśli chodzi o układy zasilania w fotowoltaice, najczęściej wygrywa prosty wariant z fototranzystorem, bo jest wystarczający, tani i dobrze opisany w praktyce serwisowej. Gdy jednak sygnał jest szybszy albo ma większe wymagania co do powtarzalności, trzeba rozważyć inne topologie. To zwykle oszczędza więcej czasu niż późniejsze „łatanie” układu rezystorami i wymianą elementów.
Najczęstsze błędy, które psują izolację i stabilność
W nowych projektach i podczas napraw widzę kilka powtarzalnych pomyłek. Co ważne, większość z nich nie wynika z uszkodzenia samego elementu, tylko z błędnego założenia, że izolacja optyczna „sama z siebie” załatwi wszystko.
- Zbyt mały prąd diody LED - układ działa na granicy, a po zmianie temperatury przestaje trzymać poziom logiczny albo regulację.
- Ignorowanie starzenia - wraz z czasem spada efektywność LED, a wraz z nią CTR, więc margines bezpieczeństwa kurczy się powoli, ale realnie.
- Mylenie izolacji z ochroną przeciwprzepięciową - separacja nie zastąpi warystora, TVS ani poprawnego filtru wejściowego.
- Złe rezystory podciągające - zbyt mocne obciążenie wyjścia osłabia sygnał, a zbyt słabe zwiększa podatność na zakłócenia.
- Użycie w zbyt szybkiej aplikacji - przy krótkich impulsach opóźnienie i rozrzut parametrów zaczynają mieć większe znaczenie niż sama „obecność izolacji”.
- Pomijanie odstępów na PCB - nawet dobry element nie uratuje płytki, jeśli ścieżki i otoczenie są zaprojektowane zbyt ciasno.
Najprostsza zasada brzmi tak: jeśli projekt ma pracować długo i bezobsługowo, trzeba zostawić zapas nie tylko w prądzie, ale też w izolacji, temperaturze i szybkości. W przeciwnym razie układ może być poprawny na schemacie, a problem pojawi się dopiero po kilku miesiącach eksploatacji. I właśnie wtedy diagnoza bywa najdroższa.
Gdzie optoizolacja daje przewagę, a gdzie lepiej wybrać inne rozwiązanie
Nie upieram się przy jednym podejściu. W nowych konstrukcjach coraz częściej rozważa się izolatory cyfrowe, ale to nie znaczy, że klasyczne rozwiązanie straciło sens. Ono po prostu najlepiej sprawdza się w określonym zakresie.
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Izolacja optyczna | Prosta, znana, relatywnie tania, łatwa w serwisie | Większa zmienność parametrów, ograniczona szybkość | Sprzężenie zwrotne, sygnały stanu, prostsze układy mocy |
| Izolator cyfrowy | Lepsza powtarzalność, wysoka szybkość, mniejszy prąd wejściowy | Zwykle wyższy koszt i większa złożoność zasilania | Szybsze interfejsy i nowoczesne projekty o większych wymaganiach EMC |
| Transformator sygnałowy | Dobry dla impulsów i energii przemiennej | Nie przenosi składowej stałej | Sterowanie bramką, specjalne tory impulsowe, wybrane układy mocy |
W praktyce wybór jest prosty: jeśli potrzebujesz prostego, sprawdzonego i przewidywalnego sposobu separacji wolniejszego sygnału, klasyczne rozwiązanie nadal broni się bardzo dobrze. Jeśli potrzebujesz większej szybkości, lepszej powtarzalności albo niższego poboru prądu, bardziej sensowny bywa izolator cyfrowy. W elektronice fotowoltaicznej różnica najczęściej wychodzi dopiero przy długiej pracy, zakłóceniach i serwisie, a nie na pierwszym uruchomieniu.
Co sprawdzić w falowniku lub zasilaczu pomocniczym przed wymianą elementu
Jeżeli diagnozujesz płytę w falowniku, zasilaczu pomocniczym albo sterowniku do instalacji PV, nie zakładaj od razu, że winny jest sam element optyczny. Z mojego doświadczenia wynika, że równie często problem siedzi obok - w rezystorze, kondensatorze, ścieżce albo w samym torze zasilania diody wejściowej.
- Sprawdź napięcie i tętnienia po stronie zasilania sterownika, bo niestabilne zasilanie potrafi imitować uszkodzenie izolacji.
- Zmierz prąd LED i porównaj go z notą katalogową, zamiast zgadywać na podstawie „podobnego” układu.
- Oceń elementy w pętli sprzężenia zwrotnego - jeden wyschnięty kondensator lub nadpalony rezystor potrafi rozstroić całą regulację.
- Obejrzyj płytę pod kątem zabrudzeń i śladów wilgoci, bo w urządzeniach pracujących w energetyce i OZE to realne źródło upływności.
- Porównaj objawy z temperaturą pracy - awarie zależne od nagrzewania często wychodzą dopiero po kilkunastu minutach.
Jeśli miałbym wskazać jedną praktyczną regułę, powiedziałbym tak: najpierw sprawdź cały tor, a dopiero potem sam element. W układach z falownikiem lub zasilaniem pomocniczym izolacja ma sens tylko wtedy, gdy razem z nią zaprojektowano odstępy na PCB, filtrację, margines prądowy i stabilne zasilanie pomocnicze. To daje nie tylko bezpieczeństwo, ale też spokój przy późniejszym serwisie i dłuższą, mniej kapryśną pracę całego urządzenia.
