Pojemność kondensatora - Czy µF to wszystko? Dobierz właściwie!

To właśnie pojemność kondensatora decyduje, ile ładunku element może zgromadzić przy danym napięciu i jak będzie pracował w filtrze, zasilaczu albo układzie czasowym. W tym tekście pokazuję, co oznacza ta wartość, jak czytać jednostki, jak dobrać element do konkretnego zastosowania i dlaczego w praktyce liczą się też napięcie pracy, ESR oraz częstotliwość. Dorzucam też kilka przykładów z elektroniki użytkowej i układów spotykanych w instalacjach fotowoltaicznych, bo tam źle dobrany kondensator potrafi szybko dać o sobie znać.

Co naprawdę opisuje ten parametr

Pojemność to po prostu miara tego, jak dużo ładunku element jest w stanie zgromadzić przy określonym napięciu. W zapisie fizycznym korzystam z zależności C = Q/U, gdzie C to pojemność, Q to ładunek, a U to napięcie. Im większa powierzchnia okładek i im mniejsza odległość między nimi, tym zwykle większa pojemność, a dielektryk między okładkami dodatkowo zmienia całe zachowanie elementu.

To jednak nie jest tylko sucha definicja. Z pojemności wynika również energia zgromadzona w polu elektrycznym, opisana wzorem E = 1/2 · C · U². W praktyce oznacza to, że podwojenie napięcia daje czterokrotnie większą energię, więc ten sam element może zachowywać się zupełnie inaczej w układzie 12 V, 24 V albo 400 V. Żeby dobrze z tego korzystać, trzeba jeszcze umieć czytać oznaczenia na obudowie i nie mylić wartości z napięciem pracy.

Jak czytać jednostki i oznaczenia na obudowie

Na obudowie kondensatora najczęściej widzę nie tylko samą wartość, ale też napięcie znamionowe, tolerancję i czasem zakres temperatury pracy. Dla szybkiej orientacji przydaje się prosty podział jednostek, bo różnica między pF, nF i µF jest ogromna, mimo że zapis bywa bardzo podobny.

Jednostka	Przykładowy zapis	Co oznacza w praktyce
pF	47 pF	Bardzo małe pojemności, częste w filtrach RF i precyzyjnych układach.
nF	100 nF	Odsprzęganie, filtracja zakłóceń i proste układy czasowe.
µF	10 µF	Lokalny zapas energii, zasilanie i wygładzanie tętnień.
mF	10 mF lub 0.01 F	Większe zasoby energii, podtrzymanie i krótkie backupy zasilania.
F	1 F i więcej	Superkondensatory, podtrzymanie pracy i magazynowanie energii w krótkim horyzoncie.

Na małych elementach ceramicznych często spotykam trzycyfrowe kody. Działa to prosto: dwie pierwsze cyfry to wartość bazowa, a trzecia mówi, ile zer dopisać w pikofaradach. 104 oznacza więc 100 000 pF, czyli 100 nF, a 472 to 4700 pF, czyli 4,7 nF. Na elektrolitach patrzę jeszcze na polaryzację, bo tam minus i plus nie są umowne, oraz na temperaturę, np. 85°C albo 105°C. Tolerancja bywa oznaczana literowo, na przykład J jako ±5%, K jako ±10% i M jako ±20%, ale zawsze sprawdzam kartę katalogową, bo nie każdy typ oznacza się identycznie.

Dopiero po takim odczycie ma sens dobór do konkretnego układu, bo sama liczba na obudowie nie mówi jeszcze, czy element sprawdzi się w zasilaczu, filtrze czy obwodzie czasowym.

Jak dobrać wartość do konkretnego układu

Ja patrzę na ten parametr zawsze w trzech warstwach: funkcja, warunki pracy i technologia wykonania. Innego elementu potrzebuję do odsprzęgania mikrokontrolera, innego do wygładzania tętnień po prostowniku, a jeszcze innego do obwodu RC, który ma odmierzć sekundy. Sama pojemność jest ważna, ale nie jest jedynym kryterium sensownego doboru.

• Do odsprzęgania układów cyfrowych zwykle zaczynam od 100 nF przy pinie zasilania i dokładam 1-10 µF lokalnie.
• W zasilaczach po prostowniku albo na szynie DC wartość dobieram pod tętnienia i prąd obciążenia, a nie wyłącznie pod „dużo znaczy lepiej”.
• W układach czasowych działa prosta zależność t = R × C; na przykład 100 kΩ i 10 µF daje stałą czasową około 1 s.
• W systemach 24 V często wybieram element na 35 V lub 50 V, żeby nie pracował na granicy dopuszczalnych warunków.

Typ	Mocne strony	Ograniczenia	Kiedy go wybieram
Ceramiczny MLCC	Niska indukcyjność, niski koszt, dobre zachowanie przy wysokich częstotliwościach.	W klasach o wysokiej gęstości pojemności może spadać pod wpływem napięcia stałego i temperatury.	Odsprzęganie, RF, szybkie zakłócenia.
Foliowy	Stabilny, małe straty, dobrze znosi impulsy.	Zwykle większy i droższy od elektrolitycznego przy tej samej wartości.	Filtry, snubbery, układy AC.
Elektrolityczny	Duża pojemność w rozsądnej cenie.	Polaryzacja, wyższy ESR, starzenie z czasem.	Magazyn energii, wygładzanie tętnień, zasilacze.
Tantalowy / polimerowy	Kompaktowy, stabilny, często niski ESR.	Wymaga rozsądnego deratingu i ostrożności przy przepięciach.	Zasilanie lokalne, przetwornice DC-DC.
Superkondensator	Bardzo duża pojemność, dobre podtrzymanie zasilania.	Niskie napięcie jednostkowe i wyższy upływ.	Backup, pamięć, krótkie podtrzymanie pracy.

W praktyce unikam myślenia, że większa wartość automatycznie oznacza lepszy projekt. Za duży element może zwiększyć prąd rozruchowy, wydłużyć start układu albo po prostu zabrać miejsce na płytce. Gdy pojedynczy element nie wystarcza, w grę wchodzi łączenie, a to zmienia wynik bardziej, niż wielu początkujących zakłada.

Jak łączenie elementów zmienia wynik

W połączeniu równoległym pojemności się sumują, więc dwa elementy 100 µF dają w przybliżeniu 200 µF. Szeregowo sytuacja wygląda odwrotnie: pojemność zastępcza maleje, a napięcie pracy rośnie, ale tylko wtedy, gdy zadbam o równy podział napięcia. To ważne, bo w praktyce energia i bezpieczeństwo nie rozkładają się „same z siebie”.

• Połączenie równoległe zwiększa pojemność i zwykle poprawia obsługę tętnień.
• Połączenie szeregowe podnosi dopuszczalne napięcie, ale zmniejsza pojemność zastępczą.
• Przy elektrolitach łączonych szeregowo stosuję rezystory wyrównawcze albo inny sposób balansowania.
• Dwa kondensatory 100 µF połączone szeregowo nie dają 200 µF, tylko około 50 µF, więc to częsty błąd w prostych projektach.

Przy łączeniu trzeba też pamiętać, że napięcie pracy nie sumuje się „za darmo” bez uwzględnienia warunków rzeczywistego obciążenia. W układach z przetwornicami i falownikami dochodzi jeszcze częstotliwość, a wtedy idealny model z podręcznika przestaje wystarczać.

Co zmienia częstotliwość, ESR i temperatura

W prądzie zmiennym element nie zachowuje się idealnie. ESR, czyli rezystancja szeregowa zastępcza, opisuje straty wewnętrzne, a ESL to pasożytnicza indukcyjność wyprowadzeń i ścieżek. Z tego powodu impedancja maleje tylko do częstotliwości rezonansu własnego, a potem kondensator zaczyna zachowywać się bardziej jak cewka niż jak element pojemnościowy.

• Ceramiczny MLCC świetnie radzi sobie przy wysokich częstotliwościach i ma niską indukcyjność pasożytniczą.
• Elektrolityczny daje dużą pojemność, ale zwykle ma większy ESR i gorsze zachowanie przy szybkich zmianach sygnału.
• Foliowy jest stabilny termicznie i dobrze znosi impulsy oraz pracę w układach AC.

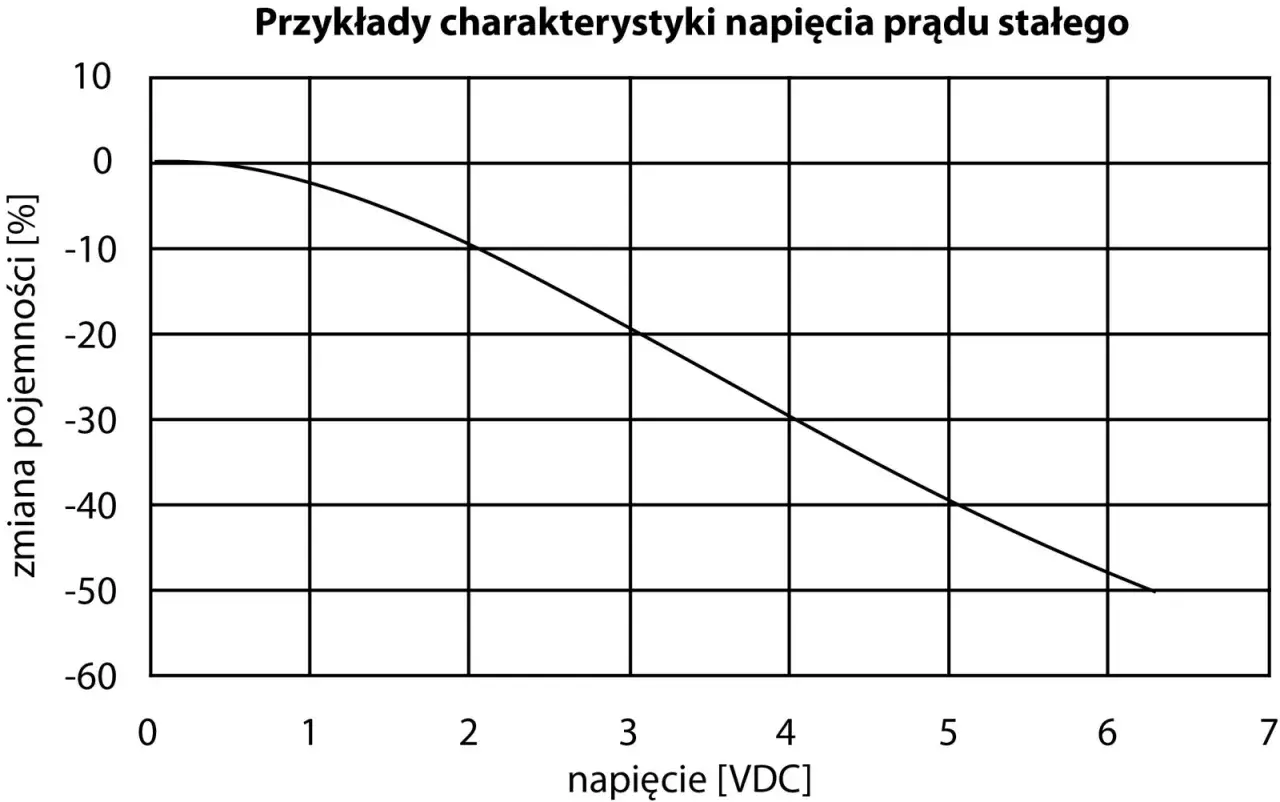

• W ceramikach klasy 2 pojemność może zauważalnie spaść pod wpływem napięcia stałego i temperatury, więc wynik „na stole” nie zawsze odpowiada pracy w układzie.

Dlatego duży elektrolit przy zasilaniu nie zastępuje małego 100 nF tuż przy układzie scalonym. Jeden element gasi wolne tętnienia, drugi łapie szybkie zakłócenia. W przetwornicach i falownikach dochodzi jeszcze prąd tętnień, który mocno grzeje słabsze elementy i potrafi skrócić ich żywotność szybciej, niż sugerowałaby sama wartość z obudowy. Żeby uniknąć kosztownych pomyłek, sprawdzam potem element nie tylko na oko, ale też pod kątem kilku prostych objawów.

Jak sprawdzić element i uniknąć typowych błędów

Najczęstsze błędy widzę przy wymianie kondensatorów w zasilaczach i sterownikach. Ktoś patrzy tylko na mikrofarady, a pomija napięcie, ESR albo temperaturę pracy, i efekt bywa krótkotrwały.

• Nie mylę pojemności z napięciem znamionowym. 100 µF/25 V to nie to samo co 100 µF/50 V.
• Nie zakładam, że większa wartość zawsze będzie lepsza. Za duża pojemność może wydłużyć start układu albo zwiększyć prąd rozruchowy.
• Nie wymieniam low-ESR w przetwornicy na przypadkowy elektrolit ogólnego przeznaczenia.
• Nie ufam wyłącznie pomiarowi z multimetru, bo w układzie równoległe ścieżki potrafią zafałszować wynik.
• Sprawdzam polaryzację, temperaturę pracy, wybrzuszenie obudowy, wyciek i ESR.

W praktyce robię to w czterech krokach: oględziny, pomiar pojemności i ESR miernikiem LCR, porównanie z warunkami pracy oraz wymiana na element o równych lub lepszych parametrach. Warto pamiętać, że pomiar może być wykonywany przy różnych częstotliwościach, na przykład 100 Hz, 1 kHz albo w innych warunkach zależnie od typu, więc jeden odczyt nie zawsze zamyka temat. Kiedy te zasady przeniosę z warsztatu do realnych urządzeń, najlepiej widać je w zasilaczach, falownikach i układach PV.

Gdzie to ma znaczenie w elektronice i fotowoltaice

W instalacjach fotowoltaicznych i w energoelektronice kondensator pracuje często ciężej, niż sugeruje sama obudowa. W falownikach i przetwornicach DC-DC liczy się wygładzanie tętnień, tłumienie szpilek napięciowych i odporność na temperaturę, więc dobór elementu wpływa bezpośrednio na sprawność i żywotność układu.

• Na szynie DC falownika szukam elementów o wysokim dopuszczalnym prądzie tętnień.
• Przy mikrokontrolerach i sterownikach używam małych ceramicznych elementów 100 nF oraz lokalnych µF.
• W snubberach i filtrach EMI stawiam na niską indukcyjność i odpowiednie napięcie impulsowe.
• Do krótkiego podtrzymania zasilania stosuję superkondensatory, ale nie mylę ich z magazynem energii dla całej instalacji.

Dobrze dobrany zestaw elementów ogranicza straty, hałas elektryczny i przegrzewanie półprzewodników. W praktyce często to właśnie kondensator ujawnia, czy projekt został policzony solidnie, czy tylko na oko. Na końcu zostaje jedna rzecz, którą warto zapamiętać, zanim wybierze się konkretny model do koszyka albo na stół serwisowy.

Dlaczego sama liczba w mikrofaradach nie wystarcza

Jeżeli mam zostawić jedną praktyczną zasadę, to tę: nie dobieram elementu wyłącznie po wartości pojemności. Patrzę jeszcze na napięcie pracy, ESR, częstotliwość, temperaturę i technologię wykonania, bo dopiero ten zestaw mówi, jak kondensator zachowa się w realnym układzie.

To właśnie dlatego dwa elementy o tej samej wartości mogą dać zupełnie inny efekt. Jeden będzie stabilny i chłodny, drugi szybko straci parametry albo zacznie wprowadzać zakłócenia, zwłaszcza w zasilaczach impulsowych, falownikach i układach z dużą dynamiką obciążenia.

W praktyce najbezpieczniej działa prosta kolejność: najpierw funkcja, potem napięcie i warunki pracy, dopiero na końcu nominalna wartość. Taki porządek oszczędza czas, ogranicza błędy i sprawia, że element naprawdę wspiera układ, zamiast tylko spełniać założenia z katalogu.
