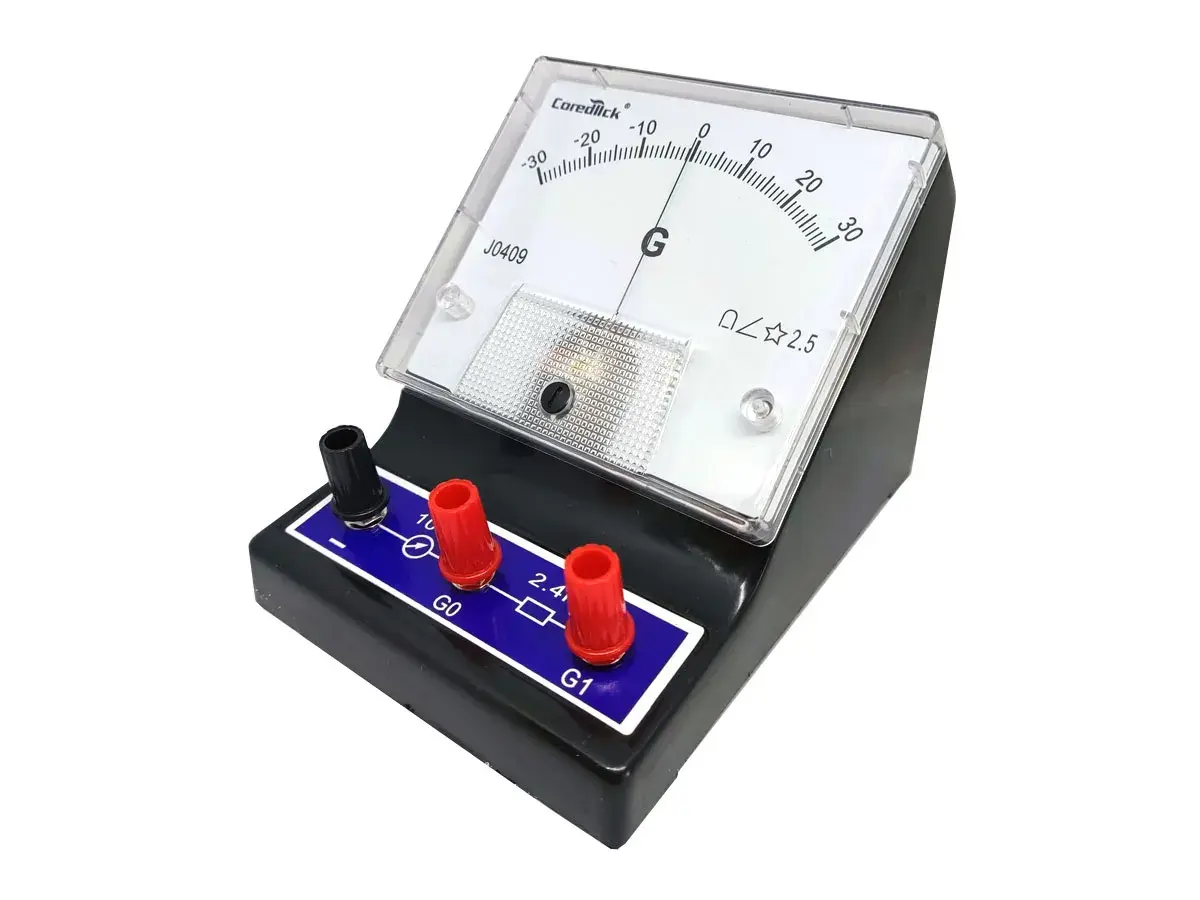

Galwanometr to czuły przyrząd do wykrywania i pomiaru bardzo małych prądów. W elektronice przydaje się tam, gdzie zwykły multimetr jest już zbyt mało czuły albo zbyt mocno obciąża badany układ: przy mostkach pomiarowych, testach laboratoryjnych i w szkoleniu z podstaw miernictwa. W praktyce ważne jest nie tylko to, co pokazuje wskazówka, ale też jak taki miernik działa, jakie ma ograniczenia i kiedy lepiej zastąpić go nowocześniejszym rozwiązaniem.
Najważniejsze rzeczy o czułym mierniku małych prądów
- Mierzy bardzo małe prądy, zwykle w zakresie mikroamperów, a w zastosowaniach specjalnych jeszcze niższe sygnały.
- Najczęściej działa na zasadzie ruchomej cewki w polu magnesu, a wychylenie wskazówki zależy od natężenia prądu.
- Świetnie sprawdza się jako wskaźnik zera w mostkach pomiarowych i w dydaktyce.
- Jest delikatniejszy niż nowoczesne mierniki cyfrowe i gorzej znosi przeciążenia.
- Z niego wywodzą się klasyczne amperomierze i woltomierze analogowe, które rozszerza się bocznikiem lub rezystorem szeregowym.
Czym jest i kiedy ma sens
Ten czuły przyrząd do pomiaru bardzo małych prądów najlepiej rozumieć jako narzędzie do sytuacji, w których chcę nie tylko zobaczyć wartość, ale też sprawdzić sam fakt przepływu i kierunek działania układu. W praktyce używa się go przy mostkach Wheatstone’a, w doświadczeniach laboratoryjnych oraz wszędzie tam, gdzie potrzebny jest wyraźny wskaźnik zera.
Najważniejsze jest to, czego taki miernik nie robi dobrze. Nie służy do pomiaru dużych prądów roboczych w instalacji PV czy w falowniku i nie jest narzędziem „na budowę”. Jego rola jest subtelniejsza: ma reagować na drobny sygnał i nie przesłaniać wyniku własnym wpływem na badany obwód.
W elektronice i energetyce odnawialnej przydaje się więc głównie w laboratorium, przy prototypach i w układach pomiarowych. Żeby zrozumieć, skąd bierze się ta czułość, trzeba zobaczyć sam mechanizm działania.
Jak działa układ z ruchomą cewką
Najpopularniejsza konstrukcja opiera się na ruchomej cewce umieszczonej w polu trwałego magnesu. Gdy przez cewkę płynie prąd, powstaje moment obrotowy, czyli siła próbująca ją obrócić. Wskazówka albo lusterko porusza się do momentu, w którym siła elektromagnetyczna równoważy sprężyste zawieszenie układu.
W praktyce oznacza to prostą zależność: im większy prąd, tym większe wychylenie. Warto jednak pamiętać, że skala nie zawsze musi być idealnie liniowa w każdym wykonaniu, a odczyt zależy od jakości mechaniki, tarcia, tłumienia drgań i stabilności zawieszenia.
- Cewka ruchoma zamienia przepływ prądu na moment obrotowy.
- Magnes trwały dostarcza stałego pola, z którym oddziałuje prąd w cewce.
- Sprężynki lub taśma zawieszenia pełnią jednocześnie funkcję powrotu wskazówki i doprowadzenia prądu.
- Wskazówka albo lustro pokazują użytkownikowi wartość wychylenia.
W odmianie lustrzanej odczyt bywa dokładniejszy, bo plamkę światła łatwiej zauważyć niż grubą wskazówkę, ale taki układ jest bardziej wrażliwy na ustawienie i oświetlenie. Istniały też odmiany balistyczne, używane do krótkich impulsów i pomiaru ładunku, ale w codziennej praktyce to już raczej ciekawostka niż narzędzie pierwszego wyboru. To dobry moment, żeby przejść od mechaniki do praktyki: gdzie taki przyrząd rzeczywiście ma zastosowanie.
Gdzie spotyka się go dziś w praktyce
Dziś najczęściej widzę go w trzech miejscach: w dydaktyce, w laboratoriach pomiarowych i w starszych układach analogowych. W szkolnych ćwiczeniach pomaga zrozumieć, czym jest prąd, czułość i zerowanie mostka. W laboratorium pokazuje, jak zachowują się układy o bardzo małych prądach. W starszych urządzeniach analogowych bywa częścią klasycznego wskaźnika.
W kontekście energii i elektroniki użytkowej jego rola jest bardziej pośrednia, ale nadal sensowna. Przydaje się do testów czujników, układów pomiarowych, mostków oporowych, a także do sprawdzania niewielkich prądów upływu w prototypach. W instalacjach fotowoltaicznych nie mierzy się nim prądów stringu, ale może być pomocny w pracy z elektroniką sterującą, układami pomiarowymi i zasilaniem pomocniczym.
Jeżeli miałbym to uprościć: tam, gdzie potrzebujesz bardzo czułego wskaźnika, a nie odpornego „terenowego” miernika, taki przyrząd wciąż ma sens. Gdy jednak dochodzi do porównania z klasycznymi amperomierzami i woltomierzami, różnice są większe, niż na pierwszy rzut oka wygląda.
Czym różni się od amperomierza, woltomierza i elektrometru
Wiele osób wrzuca te przyrządy do jednego worka, a to błąd. Sam ruchomy ustrój pomiarowy jest często punktem wyjścia, ale sposób jego użycia decyduje o tym, czy mówimy o mierniku prądu, napięcia, czy o bardziej wyspecjalizowanym rozwiązaniu.
| Przyrząd | Co mierzy | Jak się włącza | Mocna strona | Słaba strona |
|---|---|---|---|---|
| Ustrój ruchomej cewki | Bardzo mały prąd | Szeregowo z badanym obwodem | Bardzo duża czułość, wskaźnik zera | Wrażliwy na przeciążenie i wstrząsy |
| Amperomierz analogowy | Natężenie prądu | Szeregowo | Zakres rozszerza się bocznikiem | Obciąża obwód bardziej niż dobry przyrząd cyfrowy |
| Woltomierz analogowy | Napięcie | Równolegle | Używa posobnika, czyli rezystora szeregowego | Musi mieć dużą rezystancję wejściową |
| Elektrometr | Jeszcze mniejsze prądy lub bardzo duże rezystancje | Zależnie od konstrukcji | Bardzo wysoka rezystancja wejściowa | Droższy i bardziej specjalistyczny |
Najważniejsza praktyczna różnica jest taka, że amperomierz i woltomierz to często „przerobiony” ustrój pomiarowy: do pierwszego dodaje się bocznik, a do drugiego rezystor szeregowy. To działa, ale ma swoje granice. Gdy sygnały robią się naprawdę małe, lepiej sprawdza się elektrometr albo nowoczesny wzmacniany miernik prądowy. Skoro wiemy już, czym ten przyrząd różni się od innych, warto przejść do tego, jak go używać, żeby nie popełnić kosztownego błędu.
Jak używać go bez uszkodzenia i bez fałszywego odczytu
Tu nie ma miejsca na pośpiech. Najczęstszy błąd to podłączenie miernika do układu bez sprawdzenia zakresu i kierunku prądu. Jeśli wychylenie jest zbyt duże, ryzykujesz trwałe uszkodzenie delikatnego zawieszenia lub samej cewki. W starszych konstrukcjach nadmierny prąd potrafi po prostu przepalić element nośny i unieruchomić przyrząd.
- Ustaw zerowanie przed pomiarem i sprawdź, czy wskazówka nie „pływa”.
- Zacznij od najwyższego dostępnego zakresu, a dopiero potem schodź niżej.
- Łącz przyrząd zgodnie z funkcją pomiaru: szeregowo dla prądu, równolegle dla napięcia po odpowiednim przekształceniu układu.
- Unikaj wstrząsów, przechylania i pracy w silnym przeciągu, jeśli mechanika jest odsłonięta.
- Przy odczycie patrz na skalę pod właściwym kątem, żeby nie wprowadzić błędu paralaksy.
W modelach z lustrzaną skalą dokładność odczytu zależy też od oświetlenia. Trzeba wtedy tak ustawić źródło światła, aby plamka była wyraźna, ale nie oślepiała. To drobiazg, który w praktyce robi dużą różnicę. A gdy pomiar ma być częścią wyboru sprzętu, pojawia się jeszcze jedno pytanie: kiedy w ogóle warto sięgać po taki instrument, a kiedy lepiej od razu wybrać coś nowszego?
Kiedy wybrać go świadomie, a kiedy lepiej postawić na nowszy miernik
Jeżeli zależy mi na szybkim wskazaniu, odporności na błędy użytkownika, rejestracji danych albo pracy w terenie, nie wybieram klasycznego przyrządu z ruchomą cewką. W 2026 roku częściej sięgam po cyfrowy mikroamperomierz, elektrometr albo multimetr z odpowiednim zakresem i dużą rezystancją wejściową. To po prostu wygodniejsze i bezpieczniejsze.
Są jednak sytuacje, w których starsze rozwiązanie nadal wygrywa:
- gdy potrzebuję bardzo czytelnego wskaźnika zera w mostku pomiarowym,
- gdy uczę się zasad miernictwa i chcę „zobaczyć” wpływ prądu na mechanikę układu,
- gdy analizuję układ analogowy, w którym ważna jest odpowiedź wskazówki, a nie tylko cyfra na ekranie,
- gdy pracuję w warunkach laboratoryjnych, gdzie liczy się czułość i prostota działania.
Praktyczna granica jest dość jasna: jeśli sygnały są na tyle małe, że zwykły miernik zaczyna zaburzać układ, a jednocześnie potrzebujesz precyzji wyższej niż daje klasyczny ustrój analogowy, lepszym wyborem będzie elektrometr. W metodach porównawczych z udziałem takich mierników zakres pomiarowy rezystancji bywa ograniczony do około 10^12 Ω, a niepewność w praktyce nie schodzi poniżej 5%. To wystarcza do części prac laboratoryjnych, ale nie jest argumentem za stosowaniem tego rozwiązania tam, gdzie liczy się szybkość, automatyzacja i wysoka odporność na błędy operatora.
Dlaczego ten prosty przyrząd nadal dobrze uczy elektroniki
Największa wartość tego rozwiązania nie polega wyłącznie na samym pomiarze. Ono pokazuje coś ważniejszego: że każdy pomiar wpływa na badany układ, a czułość zawsze idzie w parze z ograniczeniami mechanicznymi i elektrycznymi. To lekcja, która przydaje się równie mocno przy klasycznych mostkach, jak i przy współczesnych układach pomiarowych w elektronice czy energetyce.
Jeśli rozumiesz działanie tego miernika, łatwiej odczytujesz sens bocznika, posobnika, rezystancji wejściowej i przeciążenia. Innymi słowy: uczysz się nie tylko obsługi jednego urządzenia, ale całego sposobu myślenia o pomiarze małych sygnałów. I to jest wiedza, która naprawdę zostaje na dłużej.
