Najszybciej poznasz tu zasadę pracy, typowe parametry i praktyczne zastosowanie
- Złącze baza-emiter zaczyna przewodzić zwykle w okolicy 0,6-0,7 V, ale to nie jest twardy próg jak w przełączniku.
- W obszarze aktywnym tranzystor wzmacnia sygnał, a w nasyceniu działa jak klucz z małym spadkiem napięcia kolektor-emiter.
- Do poprawnego przełączania obciążenia potrzebny jest rezystor bazy; bez niego układ jest nieprzewidywalny i łatwo go uszkodzić.
- W układach z przekaźnikami, cewkami i silniczkami trzeba dodać diodę gaszącą, bo sam tranzystor nie chroni przed przepięciem.
- Przy większych prądach i niższych stratach MOSFET często okazuje się lepszy, ale NPN nadal ma sens w prostych kluczach i torach pomocniczych.
Jak jest zbudowany tranzystor NPN
Tranzystor NPN składa się z trzech warstw półprzewodnika ułożonych w kolejności N-P-N. Emiter i kolektor są typu N, a cienka baza ma domieszkowanie typu P. Taka budowa sprawia, że niewielki prąd bazy może sterować znacznie większym prądem między kolektorem a emiterem.
W symbolu graficznym ważny jest kierunek strzałki na emiterze: w NPN jest skierowana na zewnątrz. To drobny detal, ale bardzo pomaga przy szybkim czytaniu schematów. W praktyce patrzę na to jeszcze prościej: emiter zwykle łączy się z masą w układzie niskostronnym, kolektor z obciążeniem, a baza dostaje sygnał przez rezystor.
Warto też pamiętać o obudowie. Ten sam typ tranzystora może występować w TO-92, SOT-23, SOT-223 albo innych pakietach, a pinout nie zawsze jest identyczny. Z punktu widzenia montażu to równie ważne jak parametry elektryczne, bo pomylenie wyprowadzeń potrafi unieruchomić cały układ mimo poprawnego schematu.
Gdy rozumiesz już budowę, łatwiej zobaczyć, dlaczego te trzy stany pracy zachowują się tak różnie i kiedy element działa jak wzmacniacz, a kiedy jak przełącznik.
Jak działa w trzech stanach pracy
Najwięcej nieporozumień wynika z tego, że ten sam tranzystor może pracować w zupełnie innych trybach. Dla początkujących wygląda to jak jeden element, ale w praktyce liczy się to, czy złącze baza-emiter przewodzi, czy złącze baza-kolektor jest spolaryzowane wstecznie oraz ile prądu rzeczywiście płynie przez obciążenie.
Odcięcie
W stanie odcięcia baza nie jest dostatecznie pobudzona, więc tranzystor praktycznie nie przewodzi. Prąd kolektora jest wtedy znikomy i ogranicza się głównie do upływów. To tryb, którego używasz, gdy układ ma być po prostu wyłączony. W praktyce nie oznacza to jednak absolutnego zera, więc przy bardzo czułych pomiarach trzeba brać pod uwagę drobne prądy upływu.
Obszar aktywny
W obszarze aktywnym złącze baza-emiter jest spolaryzowane w kierunku przewodzenia, a baza-kolektor pozostaje w kierunku zaporowym. To właśnie tutaj tranzystor wzmacnia sygnał i w przybliżeniu zachowuje się tak, że prąd kolektora jest proporcjonalny do prądu bazy. Tego trybu używa się w układach analogowych, wzmacniaczach i prostych stopniach pośrednich.
To miejsce, w którym hFE, czyli wzmocnienie prądowe, ma znaczenie, ale nie należy traktować go jak stałej magicznej liczby. W katalogu jest podawane przy określonych warunkach pomiaru, więc w realnym układzie może wyjść inaczej niż w tabeli.
Przeczytaj również: Rodzaje kondensatorów - jak wybrać ten idealny?
Nasycenie
W nasyceniu oba złącza są przewodzące, a tranzystor jest włączony niemal na pełno. Właśnie ten tryb jest najwygodniejszy w roli klucza. Spadek napięcia kolektor-emiter robi się wtedy niewielki, ale niezerowy, więc element nadal wydziela moc. Przy małych prądach to drobiazg, przy większych już nie.
W praktyce baza-emiter zaczyna przewodzić mniej więcej od 0,55-0,7 V, ale nie należy traktować tego jak precyzyjnego progu przełączania. Lepiej myśleć o tym jak o obszarze, w którym tranzystor stopniowo zaczyna pracować. To rozróżnienie jest ważne, bo wzmacnianie i przełączanie to dwa różne sposoby pracy tego samego elementu. Następny krok to już praktyczny dobór bazy.
Jak dobrać rezystor bazy i sterować układ

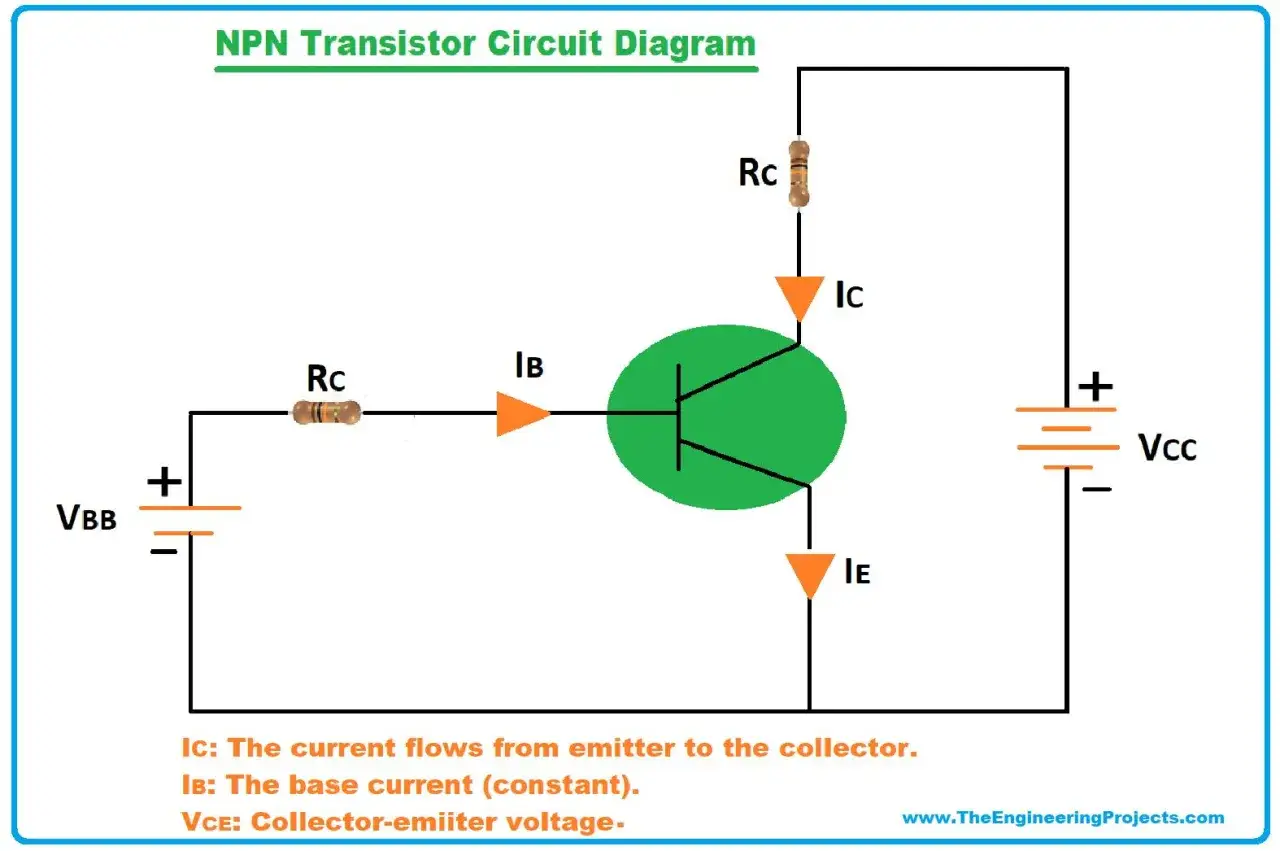

W praktyce najprościej używam układu wspólnego emitera: emiter do masy, kolektor do obciążenia, a baza przez rezystor do sygnału sterującego. To najwygodniejszy sposób, gdy chcesz włączać LED, buzzer, przekaźnik albo mały wentylator z wyjścia logicznego 3,3 V lub 5 V.
- Określ prąd kolektora, jaki ma popłynąć przez obciążenie.
- Przyjmij zapas i policz prąd bazy. W trybie przełączania zwykle zakładam zapas tak, aby baza była sterowana mocniej niż wynikałoby to z samego wzmocnienia katalogowego.
- Oblicz rezystor bazy ze wzoru RB = (Vster - VBE(sat)) / IB.
- Dodaj rezystor podciągający bazę do masy, jeśli sygnał sterujący może być w stanie wysokiej impedancji po starcie.
- Przy obciążeniu indukcyjnym dołóż diodę gaszącą równolegle do cewki.
Przykład jest prosty: chcesz przełączyć obciążenie 100 mA z wyjścia 5 V. Jeśli przyjmiesz prąd bazy na poziomie 10 mA, a spadek baza-emiter w nasyceniu około 0,8 V, wychodzi około 420 Ω. W praktyce wybieram najbliższy standard, czyli 390 Ω albo 430 Ω, zależnie od dostępności i zapasu. Gdy wyjście mikrokontrolera może dostarczyć tylko 6-8 mA, nie upieram się przy samym NPN. Wtedy dokładam stopień pośredni albo od razu przechodzę na MOSFET.
Warto pamiętać, że dla pewnego nasycenia producenci często podają parametry przy stosunku prądu kolektora do bazy rzędu 10:1 lub 20:1. To rozsądny punkt wyjścia, ale nie jedyny możliwy. Im większy prąd obciążenia i im bardziej zależy ci na małych stratach, tym dokładniej trzeba sprawdzić nocę katalogową i realny margines sterowania. To prowadzi już do pytania, kiedy NPN jest najlepszy, a kiedy lepiej wybrać inny typ elementu.
Kiedy wybrać NPN, a kiedy PNP lub MOSFET
Jeżeli patrzysz na projekt przez pryzmat energii, strat i prostoty sterowania, różnica między NPN, PNP i MOSFET-em szybko staje się praktyczna, a nie teoretyczna. W małych układach pomocniczych NPN nadal bywa najwygodniejszy, ale przy większych prądach i dłuższej pracy przewagę często przejmuje MOSFET.
| Cecha | NPN | PNP | MOSFET |
|---|---|---|---|
| Sposób sterowania | Prąd bazy, najłatwiej w dolnej gałęzi układu | Prąd bazy, wygodniejszy w górnej gałęzi, ale trudniejszy do wysterowania z logiki 3,3 V i 5 V | Napięcie bramki, zwykle małe straty przy poprawnym doborze |
| Najlepsze zastosowanie | Klucz niskostronny, LED, przekaźnik, optoizolator, mały wentylator | Klucz wysokostronny, gdy łatwiej przełączać plus niż masę | Główny tor mocy, układy bateryjne, większe obciążenia, miejsca, gdzie liczy się sprawność |
| Straty przewodzenia | Zależne od VCE(sat), rosną wraz z prądem | Podobnie, z tym samym ograniczeniem spadku napięcia | Zwykle niższe, jeśli RDS(on) jest dobrze dobrany |
| Łatwość z mikrokontrolerem | Bardzo dobra przy małych i średnich prądach | Średnia, bo sterowanie high-side jest mniej wygodne | Bardzo dobra, ale wymaga poprawnego VGS i czasem drivera |
W układach związanych z energią, bateriami czy prostą automatyką PV NPN zostawiam przede wszystkim do sygnalizacji, sterowania cewkami i prostych torów pomocniczych. Jeśli układ ma przenosić większy prąd przez dłuższy czas, liczy się sprawność i nagrzewanie, więc MOSFET często wygrywa bez dyskusji. Sama prostota schematu nie wystarcza, jeśli potem trzeba walczyć z temperaturą i stratami. Zanim jednak uznasz układ za gotowy, warto zobaczyć, jakie błędy najczęściej psują poprawnie narysowany schemat.
Najczęstsze błędy przy sterowaniu małymi obciążeniami
W praktyce większość awarii nie wynika z tego, że tranzystor jest „zły”, tylko z tego, że został użyty bez uwzględnienia realnych warunków pracy. Najczęściej widzę te same pomyłki, niezależnie od tego, czy chodzi o prosty sterownik LED, czy o pomocniczy fragment układu w elektronice zasilanej z paneli lub akumulatora.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Brak rezystora bazy | Prąd z pinu jest za duży, układ staje się nieprzewidywalny, a czasem uszkadza wyjście sterujące | Zawsze licz rezystor bazy i dopasuj go do prądu wyjścia sterującego |
| Oparcie projektu wyłącznie na hFE | Tranzystor nie wchodzi pewnie w nasycenie i obciążenie nie dostaje pełnego prądu | Przy przełączaniu projektuj z zapasem prądu bazy, a nie tylko z katalogowego wzmocnienia |
| Brak diody przy cewce | Pojawiają się przepięcia, które potrafią zawiesić mikrokontroler albo zniszczyć element | Dodaj diodę gaszącą równolegle do obciążenia indukcyjnego |
| Założenie, że pinout jest zawsze taki sam | Układ „nie działa”, bo kolektor, baza i emiter są w innej kolejności niż w poprzednim modelu | Sprawdzaj pinout konkretnej obudowy, nie tylko nazwę serii |
| Brak zapasu mocy | Element grzeje się bardziej niż powinien i z czasem pracuje niestabilnie | Uwzględnij Ptot, temperaturę otoczenia i warunki chłodzenia |
| Wybór niewłaściwej gałęzi układu | NPN próbuje robić za element high-side, przez co sterowanie staje się mniej wygodne | Jeśli trzeba przełączać plus, rozważ PNP albo MOSFET zamiast siłowego kombinowania z NPN |
Do tego dochodzi temperatura. Napięcie baza-emiter i wzmocnienie zmieniają się wraz z warunkami pracy, więc układ działający poprawnie na biurku może zachowywać się inaczej po zamknięciu w obudowie albo w cieplejszym środowisku. To właśnie dlatego w prostych projektach tak bardzo cenię układy z zapasem i sensownie dobranym rezystorem, a nie „na styk”. Z tą listą łatwiej już wejść w kartę katalogową i wybrać konkretny model bez zgadywania.
Co sprawdzić w nocie katalogowej przed wyborem konkretnego modelu
Gdy wybieram konkretny model, nie poluję na najwyższe hFE, tylko na parametry zgodne z zadaniem. W małych układach sterujących ważniejsze są margines napięcia, prąd kolektora, strata mocy i sposób obciążenia niż sama nazwa serii.
| Parametr | Po co go sprawdzam | Na co patrzę w praktyce |
|---|---|---|
| VCEO | Pokazuje maksymalne napięcie między kolektorem a emiterem przy bazie nieaktywnej | Musi być wyraźnie wyższe niż napięcie zasilania i możliwe przepięcia |
| IC | Określa dopuszczalny prąd kolektora | Sprawdzam prąd ciągły, a nie tylko chwilowy |
| Ptot | Informuje o możliwej mocy strat | Liczy się obudowa, temperatura otoczenia i sposób chłodzenia |
| hFE | Pomaga oszacować wzmocnienie prądowe | Traktuję je jako punkt odniesienia, a nie stałą wartość dla każdego stanu pracy |
| VCE(sat) | Mówi, jaki spadek napięcia zostanie na tranzystorze w nasyceniu | Im mniejszy, tym mniejsze straty w trybie klucza |
| fT | Przydaje się, gdy układ ma szybko przełączać albo pracować w torze analogowym | W prostych kluczach nie jest pierwszym parametrem, ale bywa ważny |
| Obudowa i pinout | Wpływają na montaż, chłodzenie i zgodność z płytką | Ten sam typ tranzystora może mieć inną kolejność wyprowadzeń w innej obudowie |
W praktyce dobrze widać to na rodzinach popularnych tranzystorów sygnałowych i przełączających: jedne wersje mają 45 V i 500 mA, inne 40 V i 600 mA, a różnią się też zakresem wzmocnienia oraz obudową. To ważna lekcja, bo podobna nazwa nie oznacza identycznych możliwości. Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw dobierz sposób pracy, potem policz prąd bazy, a dopiero na końcu wybierz konkretny model z zapasem napięcia i mocy. W prostych układach sterujących to zwykle wystarcza, żeby element pracował chłodno, przewidywalnie i bez niespodzianek.
