Rodzaje kondensatorów - jak wybrać ten idealny?

Kondensatory wyglądają podobnie tylko z daleka, ale w praktyce ich zachowanie potrafi się diametralnie różnić. Dlatego znajomość rodzajów kondensatorów ma znaczenie przy projektowaniu układów zasilania, filtracji zakłóceń i zabezpieczeń w elektronice oraz energoelektronice. W tym tekście pokazuję najważniejsze grupy, ich mocne strony, ograniczenia i to, jak dobrać właściwy element do konkretnego zadania.

Jak rozumiem podział kondensatorów w elektronice

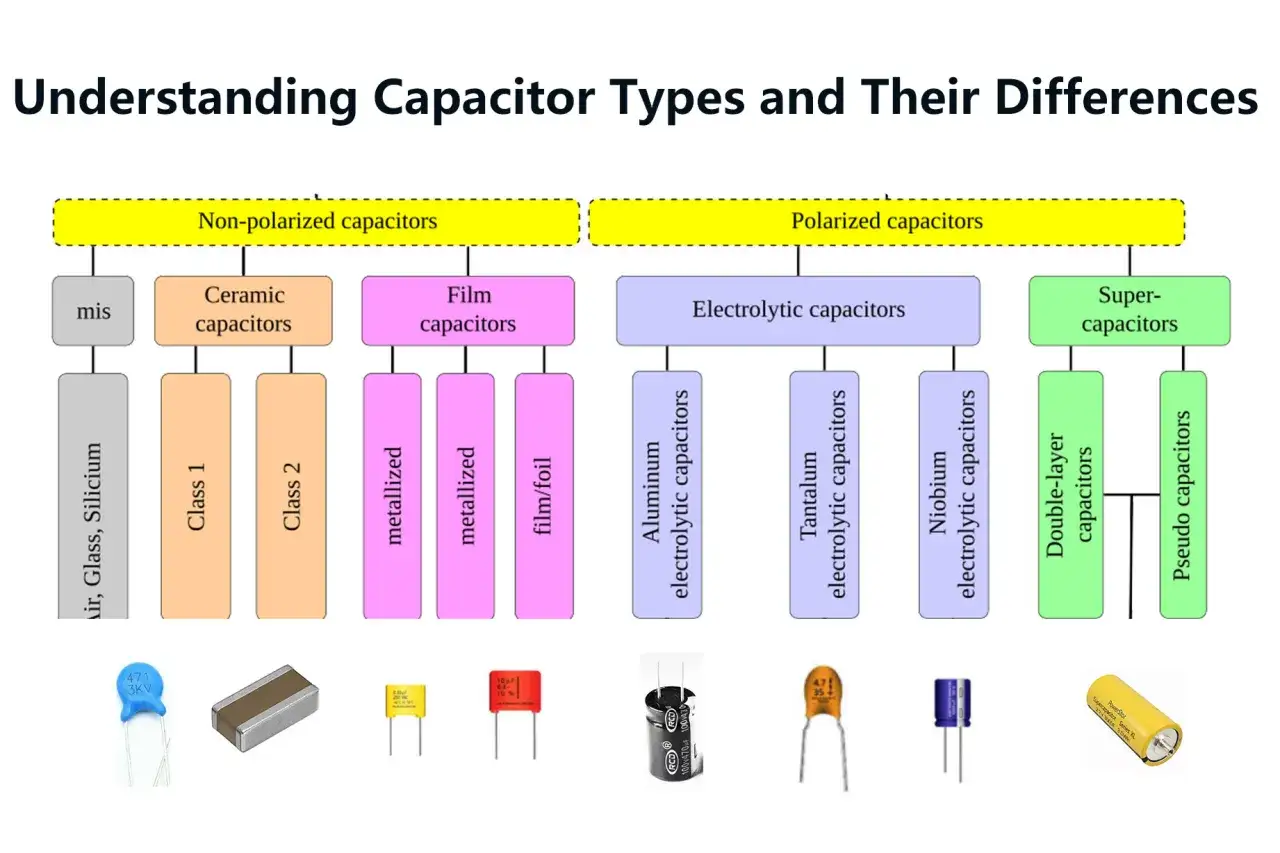

W katalogach producentów kondensatory dzieli się na kilka sposobów, ale w praktyce najbardziej użyteczny jest podział według dielektryka, polaryzacji i zastosowania. Dielektryk, czyli materiał izolujący między elektrodami, wpływa na stabilność, straty i zachowanie przy częstotliwości. Polaryzacja mówi z kolei, czy element trzeba włączyć w określonym kierunku, a to od razu zawęża możliwe zastosowania.

Ja najczęściej zaczynam od pytania: czy ten kondensator ma pracować w torze sygnałowym, w zasilaniu, czy jako bufor energii. Dopiero później patrzę na pojemność nominalną, bo sama wartość w mikrofaradach nie mówi jeszcze nic o tym, jak element zachowa się pod obciążeniem. Różnice między montażem SMD i THT też mają znaczenie, bo wpływają na indukcyjność pasożytniczą, wygodę montażu i odporność mechaniczną.

• Według dielektryka rozróżnia się m.in. ceramiczne, foliowe, elektrolityczne i mikowe.
• Według polaryzacji dzieli się je na spolaryzowane i niespolaryzowane.
• Według funkcji liczy się to, czy element ma filtrować, sprzęgać, stroić czy podtrzymywać zasilanie.
• Według konstrukcji ważne są gabaryt, typ obudowy, ESR i ESL, czyli pasożytnicza indukcyjność elementu.

Ten porządek ułatwia później porównanie konkretnych technologii, bo właśnie tam wychodzą prawdziwe różnice między pozornie podobnymi elementami.

Które typy spotkasz najczęściej na płytce

Jeśli patrzę na realne projekty elektroniczne, najczęściej widzę kilka grup, które powtarzają się bez względu na branżę. Poniższe zestawienie pokazuje, gdzie dana technologia ma sens, a gdzie zaczynają się jej ograniczenia.

Już samo to zestawienie pokazuje, że nie ma jednego „najlepszego” kondensatora do wszystkiego. W praktyce wygrywa ten, który pasuje do częstotliwości pracy, temperatury, napięcia i miejsca na płytce, a nie ten, który ma największą pojemność na papierze. I właśnie dlatego warto przyjrzeć się bliżej ceramicznym, bo to one najczęściej decydują o poprawnym działaniu szybkich układów.

Ceramiczne, gdy liczy się szybkość i stabilność sygnału

Kondensatory ceramiczne są dziś jednymi z najczęściej stosowanych elementów na płytkach PCB, bo łączą mały rozmiar z niskim ESR i bardzo dobrą pracą przy wysokich częstotliwościach. W praktyce dzieli się je na klasę 1 i klasę 2. Klasa 1, czyli np. C0G/NP0, daje wysoką stabilność, niski współczynnik strat i małą zależność pojemności od temperatury, dlatego dobrze sprawdza się w obwodach rezonansowych, filtrach i torach RF.

Klasa 2, czyli np. X5R i X7R, oferuje większą pojemność w małej obudowie, ale kosztem stabilności. Tu pojawia się ważne ograniczenie: rzeczywista pojemność zależy od napięcia DC, temperatury i starzenia materiału. Dlatego przy odsprzęganiu zasilania klasy 2 są bardzo praktyczne, ale w układach precyzyjnych nie traktuję ich jak elementów „o stałej wartości”.

• C0G/NP0 wybieram do oscylatorów, filtrów i aplikacji, gdzie wartość pojemności musi być przewidywalna.
• X5R/X7R sprawdzają się przy lokalnym buforowaniu, odsprzęganiu i szybkich skokach prądu.
• W układach z dużym napięciem stałym zawsze sprawdzam wykres DC bias, bo nominalne µF nie zawsze zostają w praktyce.
• Jeśli liczy się dokładność i niski poziom strat, ceramika klasy 1 jest bezpieczniejszym wyborem niż „większa” klasa 2.

Gdy pojemność i stabilność są już jasne, naturalnie przechodzi się do elementów pracujących przy większych napięciach i z mniejszą tolerancją na straty, czyli do kondensatorów foliowych i mikowych.

Foliowe i mikowe w układach wysokiego napięcia

Kondensatory foliowe wykorzystują cienką folię z tworzywa sztucznego jako dielektryk i właśnie to daje im dobrą stabilność parametrów. Najczęściej spotkasz wersje z polipropylenu, PET, PEN albo PTFE. Polipropylen wygrywa tam, gdzie trzeba mieć niskie straty, dobre parametry przy wyższym napięciu i niskie ESR oraz ESL, więc dobrze czuje się w zasilaczach impulsowych, filtrach, snubberach i układach energoelektroniki. PET jest bardziej uniwersalny i zwykle kompaktowy, ale nie tak „sztywny” parametrowo.

W praktyce właśnie folie często pojawiają się tam, gdzie elektronika pracuje w trudniejszych warunkach, na przykład w falownikach, układach PFC, przetwornicach i częściach obwodów związanych z energią z instalacji fotowoltaicznych. Nie dlatego, że są modne, tylko dlatego, że dobrze znoszą napięcie i pulsujący prąd. PTFE zostawiam zwykle do miejsc, gdzie temperatura jest naprawdę wymagająca, bo ten materiał jest ceniony za odporność termiczną.

Polipropylen, gdy liczą się małe straty

Jeśli układ ma pracować impulsowo albo przy dużych napięciach, polipropylen często daje najrozsądniejszy kompromis. Ma małe straty, dobrą stabilność i pasuje do aplikacji, w których kondensator nie może „pływać” parametrami razem z temperaturą.

Przeczytaj również: Mostek H - Jak sterować silnikiem DC i unikać błędów?

Mika, gdy stabilność jest ważniejsza niż rozmiar

Kondensatory mikowe są mniej popularne niż ceramiczne czy foliowe, ale w obwodach RF potrafią być bardzo cenne. Mają wąską tolerancję, bardzo niski współczynnik strat i małą zmienność pojemności wraz z temperaturą, więc sprawdzają się tam, gdzie liczy się precyzja, a nie miniaturyzacja. W zamian trzeba zaakceptować większy koszt i często większy gabaryt.

W układach fotowoltaicznych, falownikach i filtrach zasilających to właśnie te technologie często dają spokój projektowy tam, gdzie ceramiczne przestają wystarczać albo pracują zbyt blisko granic. Jeśli jednak potrzebujesz przede wszystkim dużej pojemności w małej obudowie, trzeba zejść do kondensatorów elektrolitycznych i ich odmian.

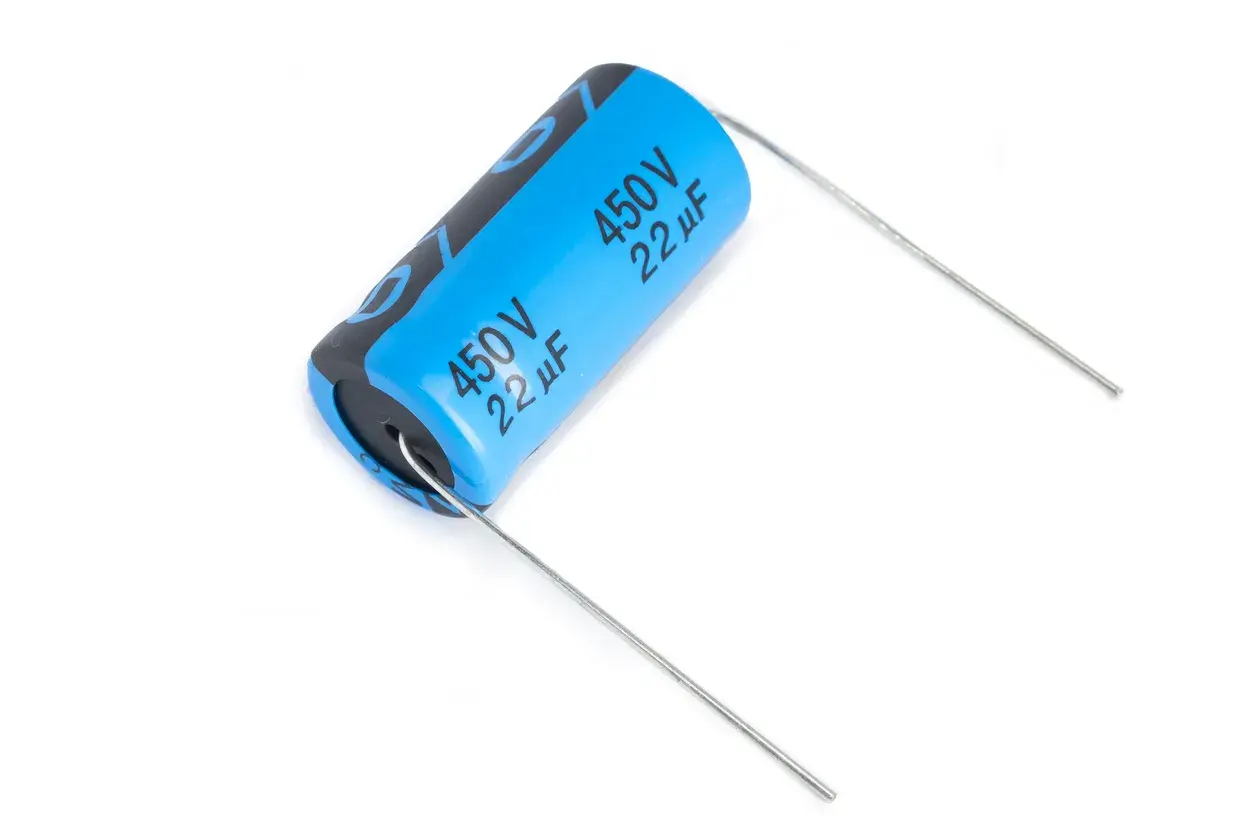

Elektrolityczne, polimerowe i tantalowe wtedy, gdy potrzebna jest duża pojemność

Kondensatory elektrolityczne wygrywają tam, gdzie potrzeba dużej pojemności przy rozsądnym koszcie. W wersji aluminiowej są spolaryzowane, czyli trzeba je podłączyć we właściwym kierunku, a odwrócenie biegunów może skończyć się bardzo źle. Ich największa zaleta to wysoka pojemność i mały koszt, a największy kompromis to wyższy ESR, większy prąd upływu i mniejsza odporność na długotrwałą pracę w wysokiej temperaturze.

W praktyce klasyczny elektrolit nadal świetnie nadaje się do wygładzania tętnień i filtracji w zasilaczach liniowych oraz impulsowych. Gdy zależy mi na lepszych parametrach, rozważam wersję polimerową. Taki kondensator ma niższy ESR i zwykle dłuższą żywotność, bo ciekły elektrolit zastąpiono elektrolitem stałym. Wiele nowoczesnych konstrukcji korzysta z tego właśnie dlatego, że element lepiej znosi obciążenie termiczne i szybkie zmiany prądu.

Kondensatory tantalowe są z kolei bardziej kompaktowe i mają dobrą gęstość pojemności, ale trzeba pilnować ich napięcia znamionowego. Nie traktuję ich jako elementu „na zapas” bez analizy warunków pracy, bo zbyt agresywny dobór może skończyć się awarią. W niszach spotyka się też odmiany niobowe, ale w codziennych projektach dużo częściej wygrywają trzy grupy opisane wyżej.

• Aluminiowy elektrolityczny wybieram do dużych pojemności i budżetowych układów zasilania.
• Polimerowy wybieram tam, gdzie ważny jest niski ESR, wyższa trwałość i lepsza stabilność temperatury.
• Tantalowy sprawdza się w kompaktowej elektronice, ale wymaga ostrożności przy napięciu i polaryzacji.

Tu najczęściej robi różnicę nie sama pojemność, lecz ESR, czyli równoważna rezystancja szeregowa, dopuszczalny prąd tętnień i temperatura pracy. Kiedy trzeba podtrzymać układ tylko przez chwilę i oddać duży impuls energii, wchodzi jeszcze inna klasa elementów.

Superkondensatory jako krótki bufor energii

W praktyce używam ich tam, gdzie liczy się natychmiastowe oddanie dużego prądu, częste cykle ładowania i rozładowania oraz podtrzymanie przez sekundy albo minuty, a nie godziny. Dobrze sprawdzają się w pamięci podtrzymywanej, automatyce, krótkim backupie sterownika, układach startowych i w aplikacjach, gdzie trzeba „wygasić” skokowe obciążenie. W systemach energii z paneli słonecznych mogą pełnić funkcję pomocniczą, ale zwykle nie zastępują akumulatora.

• Są dobre do krótkiego podtrzymania, a nie do długotrwałego zasilania.
• Wytrzymują bardzo dużo cykli ładowania i rozładowania.
• Łatwo oddają duży prąd, ale mają niskie napięcie znamionowe.
• Przy większych pakietach trzeba pilnować balansowania ogniw.

W systemach zasilania i automatyki superkondensator bywa świetnym uzupełnieniem, ale rzadko jest pełnym zamiennikiem baterii. Ostatni krok to już nie wybór samej technologii, tylko sprawdzenie, czy konkretny element rzeczywiście pasuje do układu.

Jak uniknąć błędów, które wychodzą dopiero po uruchomieniu układu

Najwięcej problemów widzę wtedy, gdy ktoś wybiera kondensator wyłącznie po pojemności i obudowie. W praktyce trzeba sprawdzić kilka parametrów naraz, bo to właśnie ich zestaw decyduje o tym, czy układ zadziała stabilnie, czy zacznie się grzać, tętnieć albo tracić zapas napięcia.

• Napięcie pracy dobieram z zapasem, zwykle co najmniej 20-30%, a w trudniejszych warunkach jeszcze więcej.
• ESR sprawdzam szczególnie w zasilaczach impulsowych, przetwornicach i układach z dużym prądem tętnień.
• Temperaturę pracy traktuję poważnie, bo w wysokiej temperaturze żywotność elektrolitów i polimerów spada najszybciej.
• Polaryzację kontroluję zawsze przy kondensatorach elektrolitycznych i tantalowych.
• DC bias sprawdzam przy ceramicznych MLCC, bo pojemność w realnym układzie może być wyraźnie niższa od nominalnej.
• Prąd tętnień biorę pod uwagę tam, gdzie przez element płyną szybkie zmiany prądu, zwłaszcza w energoelektronice i zasilaniu.

Jeśli mam wskazać jedną zasadę, to jest nią ta: nie dobieram kondensatora po samej pojemności. Najpierw patrzę na funkcję w układzie, potem na napięcie, temperaturę i straty, a dopiero na końcu na gabaryt oraz cenę. Wtedy wybór przestaje być zgadywaniem i zaczyna być inżynierską decyzją.
