Pokażę, jak sprawdzić kondensator miernikiem bez zgadywania i bez ryzykownych skrótów. Skupiam się na bezpieczeństwie, ustawieniu multimetru, interpretacji odczytu i na tym, kiedy sam pomiar pojemności nie wystarcza. To praktyczne zwłaszcza w zasilaczach, sterownikach PV, falownikach i innych układach, gdzie jeden zużyty element potrafi zatrzymać całość.
Najkrótsza droga do sensownego wyniku
- Najpierw odłącz zasilanie i rozładuj kondensator, dopiero potem przykładaj przewody pomiarowe.
- Najlepszy domowy test daje tryb pojemności, ale wynik warto czytać poza układem albo po odłączeniu jednej nóżki.
- W trybie oporu sprawny kondensator zwykle zaczyna od niskiej rezystancji, a potem opór rośnie.
- Przy elektrolitach sama pojemność nie zawsze wystarcza, bo ważny bywa też ESR.
- Spuchnięta obudowa, wyciek lub mocno zaniżony odczyt to sygnał, że element lepiej wymienić niż „ratować”.
Bezpiecznie przygotuj kondensator do pomiaru
Zaczynam od bezpieczeństwa, bo kondensator może przechowywać ładunek długo po odłączeniu zasilania. Fluke pokazuje praktyczny przykład rozładowania rezystorem 20 kΩ / 5 W przez około 5 sekund, a potem warto jeszcze sprawdzić napięcie multimetrem na zakresie DC. W urządzeniach zasilanych z sieci, w przetwornicach i w elektronice fotowoltaicznej nie zakładam, że „pewnie już puścił” - najpierw mierzę.
- Odłącz zasilanie i daj układowi chwilę na rozładowanie energii resztkowej.
- Rozładuj kondensator przez rezystor, a nie przez przypadkowe zwarcie końcówek.
- Potwierdź brak napięcia zakresem DC, a w obwodach AC sprawdź też, czy nie ma pozostałej składowej zmiennej.
- Przy kondensatorach spolaryzowanych zapamiętaj bieguny, bo później ułatwia to poprawny pomiar.
Dopiero po takim przygotowaniu przechodzę do właściwego testu, bo od tego zależy, czy wynik będzie wiarygodny. Następny krok to już sam pomiar pojemności, czyli najczytelniejsza metoda dla większości użytkowników.
Zmierz pojemność multimetrem z funkcją C

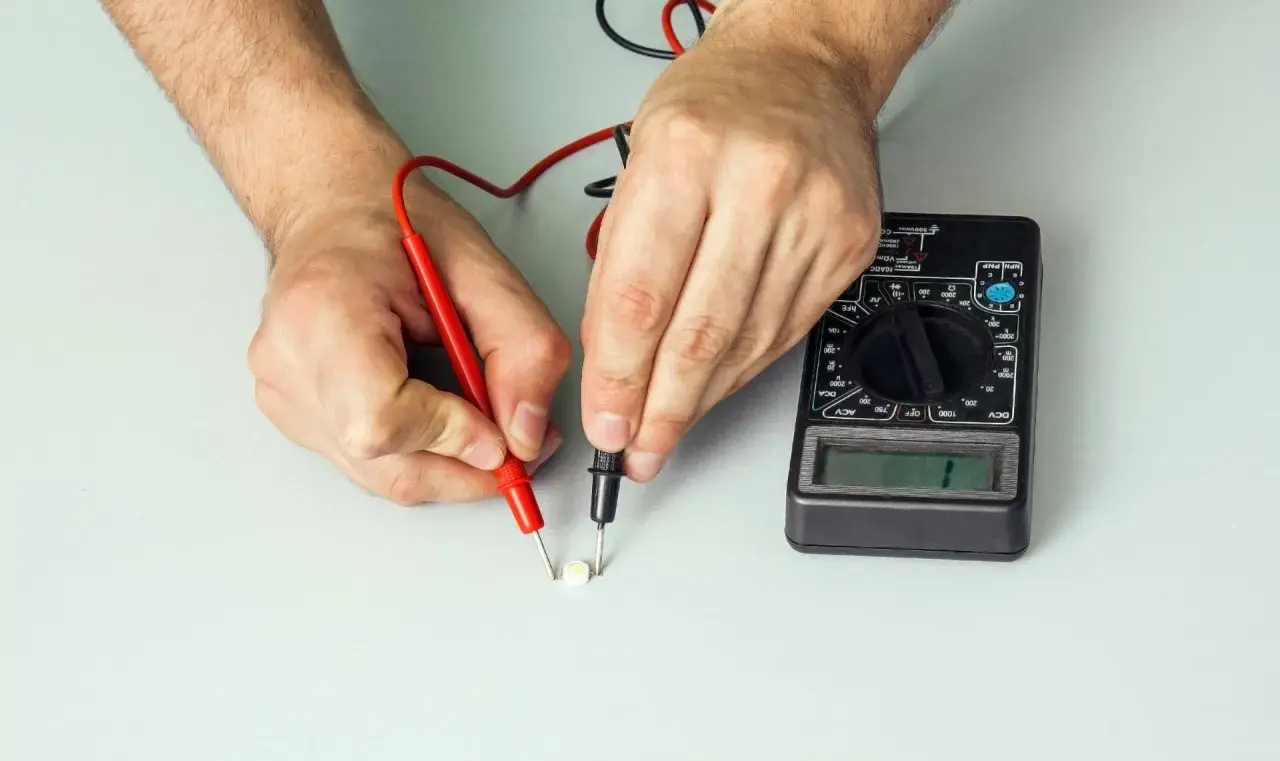

Najprostszy i najczytelniejszy scenariusz to multimetr z funkcją pomiaru pojemności. Miernik ładuje kondensator znanym prądem i na tej podstawie wylicza wartość, więc dostajesz konkretny odczyt zamiast domysłów. Ja używam tego trybu zawsze wtedy, gdy chcę szybko sprawdzić, czy element jeszcze trzyma nominalną pojemność.
Dla wielu standardowych kondensatorów odchyłka rzędu około 10% nadal wygląda dobrze, ale zawsze porównuję wynik z tolerancją nadrukowaną na obudowie albo z kartą katalogową. Sama liczba na wyświetlaczu ma sens tylko wtedy, gdy wiem, do czego ją odnieść.
- Ustaw pokrętło na symbol pojemności, zwykle oznaczony literą C lub ikoną kondensatora.
- Jeśli twój model wymaga dodatkowego przycisku funkcyjnego, aktywuj go zgodnie z instrukcją miernika.
- Podłącz przewody do wyprowadzeń kondensatora, a przy elemencie spolaryzowanym zachowaj właściwą biegunowość: czerwony do plusa, czarny do minusa.
- Odczekaj kilka sekund, aż wskazanie się ustabilizuje, bo część mierników automatycznie dobiera zakres.
- Porównaj odczyt z wartością nominalną z obudowy albo karty katalogowej.
Fluke zwraca uwagę, że przy małych pojemnościach warto skorzystać z trybu REL lub podobnej funkcji zerowania, bo same przewody też mają własną pojemność. To detal, który przy kilku nanofaradach robi większą różnicę, niż wielu osobom się wydaje.
| Odczyt | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Wartość bliska nominalnej | Kondensator najpewniej jest sprawny | Sprawdzam jeszcze układ, jeśli urządzenie nadal nie działa |
| Wyraźnie niższa pojemność | Element mógł się zestarzeć, wyschnąć albo częściowo uszkodzić | Porównuję z tolerancją i najczęściej planuję wymianę |
| OL albo brak sensownego odczytu | Element może być otwarty, poza zakresem albo źle podłączony | Sprawdzam ustawienie, zakres i pomiar po odłączeniu od układu |
| Wynik skacze | Zakłóca go układ, przewody albo słaby kontakt końcówek | Wylutowuję jedną nogę i powtarzam test |
Jeśli wynik mieści się w tolerancji, zwykle nie szukam problemu w samym kondensatorze. Jeśli nie, przechodzę do prostszego testu oporem albo do diagnostyki bardziej odpornej na pomiary w układzie.
Odczytaj wynik i rozpoznaj sygnały zużycia
Sam pomiar pojemności to dopiero połowa pracy. Równie ważne jest to, co widzisz na obudowie i jak zachowuje się układ po montażu. Wybrzuszona góra, ślady elektrolitu, przebarwienia czy przypalenia są dla mnie mocniejszym sygnałem niż „na oko wygląda dobrze”.
W kondensatorach elektrolitycznych szczególnie często spotykam sytuację, w której pojemność na mierniku jeszcze nie wygląda dramatycznie, ale element i tak nie pracuje poprawnie. Powód bywa prosty: rośnie ESR, czyli równoważna rezystancja szeregowa. W praktyce oznacza to, że kondensator gorzej filtruje tętnienia, bardziej się grzeje i szybciej prowadzi układ do niestabilnej pracy.
| Typ kondensatora | Na co patrzę najpierw | Co bywa zdradliwe |
|---|---|---|
| Elektrolityczny | Pojemność, ESR, wycieki i stan obudowy | Poprawna pojemność przy złym ESR |
| Ceramiczny | Pojemność i brak zwarcia | Małe pojemności i wpływ przewodów pomiarowych |
| Foliowy | Pojemność i brak przebicia | Uszkodzenia mechaniczne oraz pomiar w układzie |
Jeśli wizualnie wszystko wygląda źle, nie czekam na perfekcyjny odczyt. W wielu przypadkach właśnie ten etap oszczędza czas, bo od razu pokazuje, że element nadaje się do wymiany. To prowadzi wprost do sytuacji, gdy miernik nie ma trybu pojemności i trzeba sięgnąć po prostszy test.
Sprawdź element oporem, gdy nie masz trybu pojemności
Jeśli twój multimetr nie ma funkcji C, nadal możesz zrobić sensowny test w trybie omomierza. To nie da dokładnej pojemności, ale pozwala szybko odsiać zwarcia, przerwy i część wyraźnie zużytych elementów. Ja traktuję ten pomiar jako kontrolę orientacyjną, nie jako ostateczny werdykt.
- Ustaw miernik na najwyższy zakres oporu.
- Upewnij się, że kondensator jest całkowicie rozładowany.
- Przyłóż przewody do końcówek i obserwuj wskazanie przez kilka sekund.
- Jeśli wynik „idzie w górę”, zapisz zachowanie i odłącz przewody po ustabilizowaniu odczytu.
Sprawny kondensator zwykle zaczyna od niskiej rezystancji, a potem opór rośnie aż do bardzo dużej wartości albo nieskończoności. Stały niski opór sugeruje zwarcie, a brak jakiejkolwiek reakcji często oznacza przerwę albo element poza zakresem pomiarowym.
| Tryb miernika | Co pokazuje | Do czego się nadaje | Ograniczenie |
|---|---|---|---|
| Pojemność | Wartość w µF, nF lub pF | Najlepszy szybki test stanu kondensatora | Wymaga odpowiedniego zakresu i najlepiej pomiaru poza układem |
| Opór | Jak zachowuje się ładowanie z baterii miernika | Wstępna ocena zwarcia albo przerwy | Nie daje precyzyjnej pojemności |
| Ciągłość | Informację, czy jest zwarcie | Tylko szybki screening | Nie mówi nic sensownego o pojemności |
| ESR lub LCR | Straty i zachowanie elementu pod sygnałem AC | Najlepsze przy elektrolitach i zasilaczach | Wymaga lepszego sprzętu |
Jeśli potrzebuję odpowiedzi bardziej pewnej niż „chyba jest dobrze”, sięgam po ESR albo LCR. To szczególnie ważne wtedy, gdy zwykły multimetr pokazuje coś pozornie poprawnego, a układ nadal nie działa tak, jak powinien.
Nie daj się złapać na pomiar w układzie i na typ kondensatora
Najwięcej fałszywych wyników widzę wtedy, gdy ktoś mierzy element bez wylutowania. Keysight zwraca uwagę, że pomiar pojemności najlepiej robić po odłączeniu kondensatora od układu, bo równoległe elementy potrafią zafałszować odczyt. Jeśli wynik jest podejrzany, odlutowanie jednej nóżki często oszczędza więcej czasu niż kolejne próby na miejscu.
To samo dotyczy interpretacji w kondensatorach elektrolitycznych. Taki element może jeszcze pokazywać zbliżoną pojemność, a mimo to mieć wysoki ESR i przez to realnie psuć działanie zasilacza. W praktyce oznacza to, że „dobra pojemność” nie zawsze równa się „dobry kondensator”.
- W elektrolitach sprawdzam pojemność, ESR i stan mechaniczny obudowy.
- W ceramicznych częściej wystarcza ocena pojemności i kontrola, czy nie ma zwarcia.
- W foliowych ważna jest powtarzalność odczytu i brak oznak przebicia.
- Jeśli kilka kondensatorów jest połączonych równolegle, miernik może pokazać sumę ich zachowania, a nie stan jednego elementu.
Właśnie dlatego nie ufam jednemu skaczącemu odczytowi. Najpierw sprawdzam konfigurację układu, potem weryfikuję sam element, a dopiero na końcu wyciągam wnioski. Takie podejście jest wolniejsze o minutę, ale zwykle oszczędza godzinę błądzenia.
Kiedy wymiana oszczędza więcej czasu niż kolejny pomiar
Jeśli kondensator ma wybrzuszoną obudowę, wyciek elektrolitu, ślady przypalenia albo wynik wyraźnie odstaje od nominalnej wartości, zwykle nie bronię go na siłę. W układach zasilających, sterujących energią lub pracujących pod większym obciążeniem tani element eksploatacyjny bywa po prostu tańszy do wymiany niż do dalszej diagnostyki.
- Wymieniam od razu, gdy element ma ślady mechanicznego lub termicznego uszkodzenia.
- Wymieniam, gdy pojemność jest mocno zaniżona albo odczyt jest niestabilny mimo poprawnego pomiaru.
- Wymieniam, gdy elektrolit ma wysoki ESR, a urządzenie pracuje w zasilaczu, falowniku lub przetwornicy.
- Odstawiam dalsze testy, gdy koszt diagnozy zaczyna przewyższać wartość samego elementu.
Jeżeli chcesz mieć jeden praktyczny wniosek z całego testu, niech będzie taki: miernik ma potwierdzić podejrzenie, a nie zastąpić zdrowy rozsądek. W elektronice energetycznej i fotowoltaicznej to podejście daje najpewniejszy efekt, bo szybko rozdziela elementy sprawne od tych, które tylko jeszcze „jakoś” wyglądają na dobre.
