Bramka AND to jeden z tych elementów cyfrowych, które wyglądają banalnie, a w praktyce decydują o tym, czy układ w ogóle ruszy. Najprościej ujmując: daje stan aktywny tylko wtedy, gdy wszystkie wejścia są spełnione jednocześnie, więc świetnie nadaje się do budowy blokad, zabezpieczeń i prostych sekwencji sterowania. W tym tekście wyjaśniam jej działanie, tabelę prawdy, popularne implementacje oraz to, gdzie realnie wykorzystuje się ją w elektronice i automatyce związanej także z energią.
Najważniejsze fakty o logice AND w skrócie
- Wyjście ma wartość 1 tylko wtedy, gdy każde wejście ma wartość 1.
- W praktyce najczęściej spotyka się ją jako część układów scalonych CMOS lub TTL, a nie jako osobny „goły” element.
- Dla dwóch wejść tabela prawdy ma cztery kombinacje, a dla trzech wejść osiem.
- To bardzo wygodny sposób na zapisanie warunku typu „uruchom tylko wtedy, gdy wszystko jest gotowe”.
- Najczęstsze problemy to pływające wejścia, niezgodne poziomy napięć i zbyt duże obciążenie wyjścia.
Co naprawdę oznacza ta bramka w logice cyfrowej
Ja najczęściej opisuję ją jako cyfrowy odpowiednik zdania „tak, ale tylko jeśli wszystko się zgadza”. W logice binarnej wejścia przyjmują tylko dwa stany: 0 i 1, niski i wysoki, fałsz i prawda. Wyjście tej bramki staje się aktywne wyłącznie wtedy, gdy każdy sygnał wejściowy ma stan wysoki; jeśli choć jedno wejście spadnie do zera, wynik też spada do zera.
To właśnie dlatego ten typ logiki bywa tak użyteczny w elektronice praktycznej. Nie służy do „liczenia” w potocznym sensie, tylko do kontrolowania warunków: zasilanie obecne, czujnik zamknięty, przycisk wciśnięty, blokada wyłączona. Dopiero gdy wszystkie te elementy są spełnione naraz, układ dostaje zielone światło. Z takiego myślenia naturalnie wynika tabela prawdy i zapis algebraiczny, czyli kolejny krok w rozumieniu działania układu.

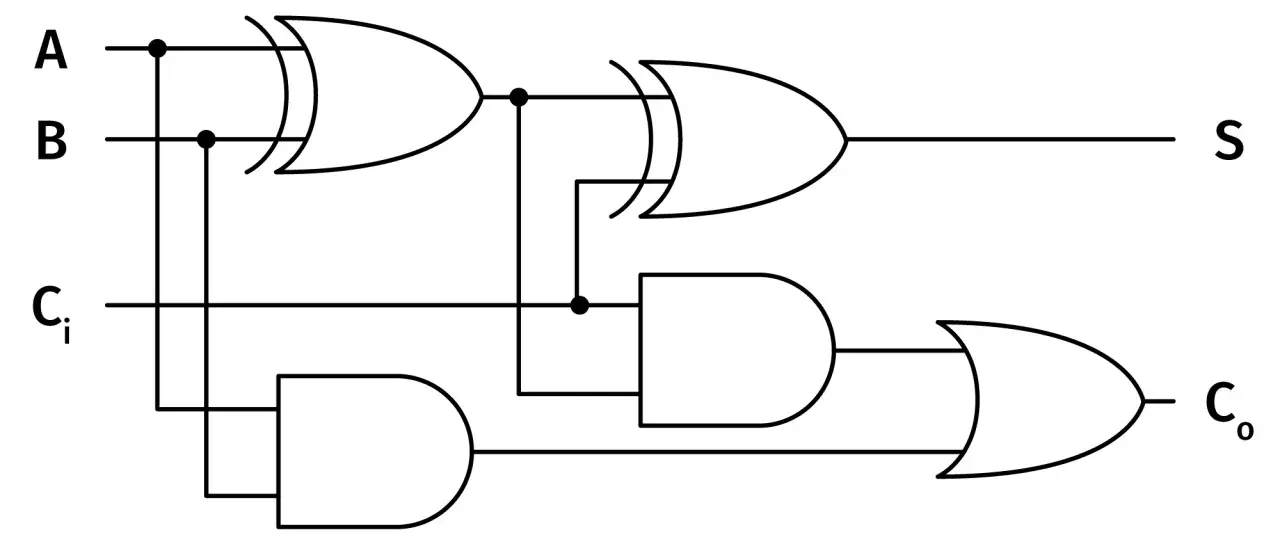

Jak czytać symbol i tabelę prawdy
Symbolicznie tę funkcję zapisuje się zwykle jako iloczyn logiczny, czyli Y = A · B albo Y = A ∧ B. W praktyce zapis informuje o tym samym: na wyjściu pojawi się 1 tylko wtedy, gdy oba wejścia mają 1. Przy większej liczbie wejść zasada nie zmienia się, po prostu warunek staje się bardziej restrykcyjny.
Tabela prawdy dla dwóch wejść
| Wejście A | Wejście B | Wyjście Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Przeczytaj również: Dioda Schottky'ego - Kiedy warto? Dobór i zastosowania w PV
Co z trzema i większą liczbą wejść
Im więcej wejść, tym mniej przypadków daje stan wysoki na wyjściu. Dla trzech sygnałów aktywny wynik pojawia się tylko przy kombinacji 111. To ważne, bo wiele osób intuicyjnie zakłada, że wystarczy „prawie wszystko”. W tej logice nie ma półśrodków: jeden niski poziom psuje cały warunek.
W praktyce właśnie dzięki tej prostocie ta funkcja jest tak czytelna w schematach blokad, zezwoleń i interlocków. Żeby jednak zrozumieć jej miejsce w elektronice, warto zobaczyć, z czego robi się ją fizycznie, a nie tylko matematycznie.
Z czego buduje się ją w praktyce
W gotowych projektach najczęściej spotkasz ją jako fragment układu scalonego. Dzisiaj standardem są rodziny CMOS i, w starszych lub edukacyjnych projektach, TTL. Sama idea pozostaje ta sama, ale sposób realizacji ma znaczenie dla poboru mocy, szybkości przełączania i zgodności poziomów napięć.
| Rozwiązanie | Gdzie się spotyka | Największa zaleta | Ograniczenie |
|---|---|---|---|
| CMOS | Współczesne układy scalone | Niski pobór mocy i szerokie zastosowanie | Trzeba pilnować zgodności napięć wejściowych |
| TTL | Starsze systemy i laboratoria dydaktyczne | Prosta, dobrze opisana rodzina logiczna | Wyższy pobór prądu niż w CMOS |
| Układ diodowo-tranzystorowy | Proste ćwiczenia i demonstracje | Łatwo pokazać zasadę działania | Słabsze marginesy logiczne i większe spadki napięcia |
| Realizacja na tranzystorach dyskretnych | Prototypy i nauka podstaw | Widać fizyczną zasadę przełączania | Mniejsza wygoda, więcej miejsca, większa złożoność |
W praktyce warto pamiętać, że współczesny projekt zwykle nie zaczyna się od pojedynczych tranzystorów, tylko od wyboru rodziny logicznej i parametrów z noty katalogowej. To właśnie tam kryją się takie rzeczy jak poziomy progowe, czas propagacji czy dopuszczalne obciążenie wyjścia. Ten wybór przesądza o tym, czy układ będzie działał stabilnie, czy zacznie sprawiać kłopoty już na etapie uruchamiania.
AND, NAND, OR i NOR nie myl ich w praktyce
Najwięcej pomyłek biorze się z podobieństwa nazw i symboli. Jeśli jednak rozłożysz to na jeden prosty warunek, wszystko staje się jasne: AND wymaga zgodności wszystkich wejść, OR wymaga tylko jednego aktywnego wejścia, a NAND i NOR są po prostu ich zaprzeczeniami. Ja polecam zapamiętać tę parę jako podstawowy zestaw „warunek i jego odwrócenie”.
| Funkcja | Kiedy wyjście ma 1 | Jak to myślowo rozumieć |
|---|---|---|
| AND | Tylko gdy wszystkie wejścia mają 1 | „Wszystko musi być spełnione” |
| NAND | W każdym przypadku poza 111 | „Zaprzeczenie warunku AND” |
| OR | Gdy choć jedno wejście ma 1 | „Wystarczy jeden sygnał zgody” |
| NOR | Tylko gdy wszystkie wejścia mają 0 | „Żaden warunek nie jest spełniony” |
Ta różnica jest praktyczna, nie tylko teoretyczna. NAND i NOR są tak ważne, bo łatwo buduje się z nich bardziej złożone układy, a czasem wręcz cały blok logiczny można oprzeć na jednej z tych dwóch funkcji. Właśnie dlatego, kiedy projektujesz prostą automatykę, dobrze jest rozumieć nie tylko samą koniunkcję, ale też to, kiedy lepiej użyć jej negacji. To prowadzi prosto do zastosowań, które widać poza podręcznikiem.
Gdzie przydaje się w automatyce i systemach energii
W systemach sterowania ta logika jest wyjątkowo naturalna, bo wiele decyzji naprawdę zależy od kilku warunków naraz. Jeśli pracuję nad prostym układem dla domu, warsztatu albo instalacji PV, myślę kategoriami: „co musi być prawdą, żeby wolno było włączyć odbiornik?” i „co musi pozostać spełnione, żeby układ miał dalej działać?”. Z takiego podejścia bardzo łatwo powstaje właśnie warunek AND.
- Załączenie przekaźnika tylko wtedy, gdy falownik pracuje i czujnik temperatury nie zgłasza przegrzania.
- Uruchomienie wentylacji szafy sterowniczej dopiero wtedy, gdy temperatura przekroczy próg i jest dostępne pomocnicze zasilanie.
- Włączenie grzałki do nadwyżki z fotowoltaiki tylko wtedy, gdy jest nadwyżka mocy i zbiornik nie osiągnął jeszcze zadanej temperatury.
- Blokada rozruchu urządzenia, jeśli nie są spełnione jednocześnie warunki bezpieczeństwa, pozycja krańcówki i sygnał zezwolenia operatora.
W takich zastosowaniach najważniejsze nie jest samo „czy układ zna logikę”, ale czy potrafi wyraźnie odciąć start, gdy choć jeden warunek nie jest spełniony. To daje przewidywalność i ogranicza ryzyko błędnego załączenia, co w automatyce energetycznej ma realne znaczenie. Skoro wiadomo już, gdzie ta bramka działa najlepiej, warto spojrzeć na błędy, które w praktyce psują nawet prosty projekt.
Najczęstsze błędy przy projektowaniu i nauce
Przy tak prostym elemencie łatwo o fałszywe poczucie bezpieczeństwa. To właśnie tutaj początkujący najczęściej popełniają błędy, bo zasada jest logicznie banalna, ale elektrycznie już nie zawsze oczywista.
- Traktowanie jedynki logicznej jak „zawsze 5 V”. W różnych rodzinach logicznych poziomy napięć są inne, więc trzeba czytać notę katalogową, a nie zgadywać.
- Pływające wejścia. Niewykorzystane wejście nie może wisieć w powietrzu, zwłaszcza w CMOS, bo układ zaczyna zachowywać się niepewnie.
- Mylenie logicznego stanu z poziomem fizycznym. To, że coś „wygląda wysoko” na mierniku, nie zawsze oznacza poprawną jedynkę logiczną.
- Zbyt duże obciążenie wyjścia. Każde wyjście ma ograniczoną zdolność sterowania kolejnymi stopniami, więc fan-out trzeba dobrać świadomie.
- Ignorowanie czasu propagacji. W prostych ćwiczeniach nie przeszkadza, ale w szybszych układach opóźnienie w nanosekundach ma znaczenie.
- Mylenie AND z NAND. To klasyczny błąd przy czytaniu symboli, a w schemacie potrafi odwrócić cały sens działania.
Jeśli ktoś buduje układ z przyciskami, czujnikami albo przekaźnikami, do listy dochodzi jeszcze drganie styków. Bramka nie „naprawi” niestabilnego sygnału wejściowego, tylko go wiernie odtworzy w logice cyfrowej. Dlatego przed montażem warto zawsze sprawdzić nie sam pomysł, ale też warunki pracy całego toru sygnałowego.
Co jeszcze sprawdzić, zanim użyjesz jej w realnym układzie
Jeśli mam dać jedną praktyczną radę, to taką: najpierw rozpisz warunki słowami, dopiero potem zamieniaj je na logikę. To bardzo porządkuje projekt. Wystarczy jedno zdanie typu „urządzenie może się włączyć tylko wtedy, gdy zasilanie jest obecne, blokada jest zwolniona i czujnik bezpieczeństwa jest zamknięty”, a od razu widać, że potrzebujesz właśnie logiki AND, a nie przypadkowego łączenia sygnałów.
Druga rzecz to kompatybilność. W nowoczesnych układach najczęściej spotkasz zasilanie 1,8 V, 3,3 V albo 5 V, ale sam fakt zgodności napięcia zasilania nie wystarcza. Trzeba jeszcze upewnić się, że poziomy wejściowe, wydajność prądowa i opóźnienie przełączania pasują do reszty systemu. W praktyce to właśnie te detale decydują, czy prosty układ będzie działał pewnie, czy będzie tylko działał „na stole”.
Jeżeli chcesz użyć tej logiki w sterowaniu związanym z energią, automatyką budynkową albo prostym układem PV, traktuj ją jako narzędzie do porządkowania warunków, a nie jako samodzielne rozwiązanie. Dobrze zaprojektowany warunek logiczny potrafi oszczędzić czas podczas uruchomienia, ograniczyć błędy i uprościć diagnozę awarii. To niewielki element, ale w praktyce bardzo często robi różnicę między układem, który tylko „na papierze” jest poprawny, a takim, który działa stabilnie w rzeczywistych warunkach.
