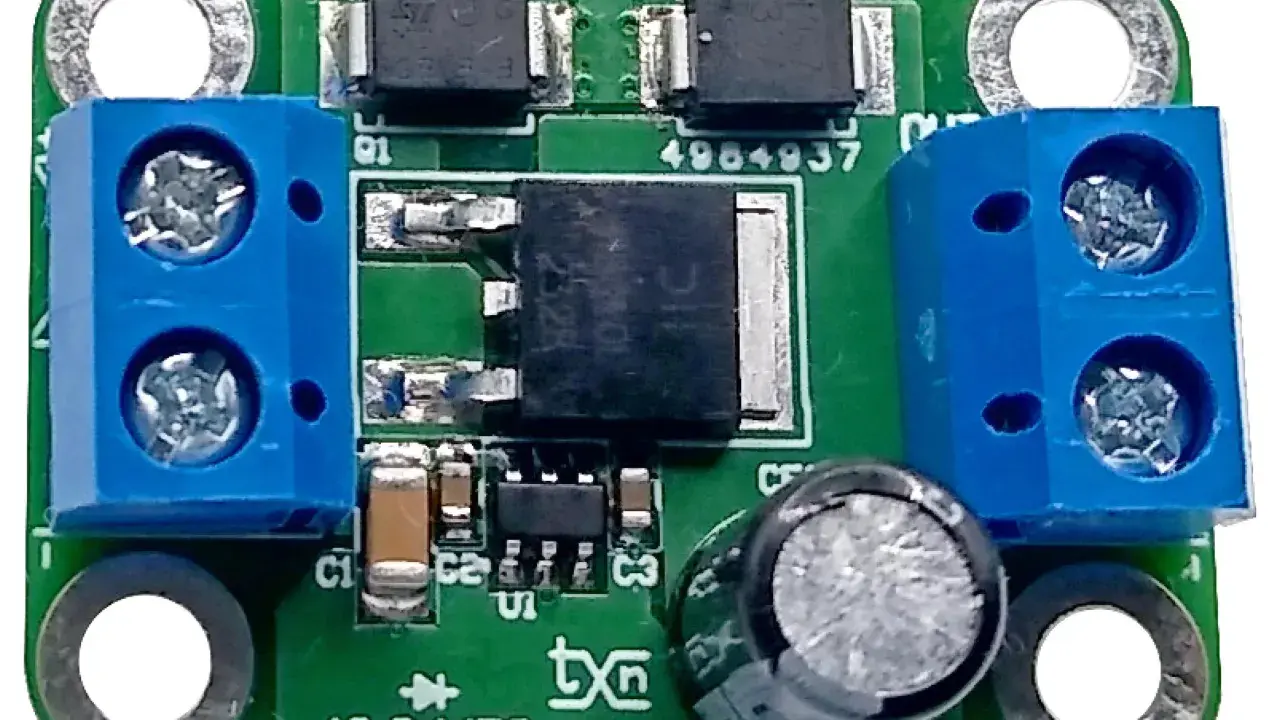

Najważniejsze informacje o diodach Schottky’ego
- Ma niski spadek napięcia w kierunku przewodzenia, więc ogranicza straty mocy w niskonapięciowych układach.
- Przełącza się bardzo szybko, bo nie magazynuje ładunku tak jak klasyczna dioda PN.
- Jej słabszą stroną jest większy prąd upływu, który rośnie wraz z temperaturą.
- Najczęściej trafia do prostowników, przetwornic DC/DC, zabezpieczeń przed odwrotną polaryzacją i bypassu w PV.
- Przy doborze trzeba patrzeć nie tylko na prąd znamionowy, ale też na napięcie wsteczne, straty cieplne i obudowę.
Jak działa dioda Schottky'ego i skąd bierze się niski spadek napięcia
W odróżnieniu od zwykłej diody krzemowej, w której przewodzenie zachodzi przez złącze p-n, tutaj mamy złącze metal-półprzewodnik. To zmienia fizykę przewodzenia: nośniki większościowe nie muszą „opróżniać” warstwy z ładunku tak jak w klasycznym złączu, więc element reaguje szybciej i zwykle ma niższy spadek napięcia w kierunku przewodzenia.
W praktyce oznacza to, że przy małych i średnich prądach bardzo często widzi się spadek rzędu 0,2-0,5 V, choć rzeczywista wartość zależy od prądu, temperatury, obudowy i konkretnej serii. To właśnie ten parametr najczęściej decyduje o wyborze: przy niskim napięciu zasilania każda dziesiąta część wolta ma znaczenie. Ceną za tę zaletę jest jednak wyższy prąd wsteczny, zwłaszcza gdy element się nagrzeje.
Ja patrzę na ten typ diody jak na kompromis projektowy: mniej strat i szybsza praca, ale większa wrażliwość na temperaturę. I właśnie dlatego sama definicja nie wystarcza, jeśli chcesz ocenić, czy element realnie pasuje do układu. Następny krok to porównanie z klasyczną diodą PN.
Kiedy przewaga nad diodą PN jest naprawdę odczuwalna
Największą różnicę widać tam, gdzie układ pracuje na niskim napięciu, ale przy wyższym prądzie albo wysokiej częstotliwości przełączania. Wtedy niższy spadek napięcia i brak klasycznego czasu odzyskiwania przekładają się na mniejsze straty, mniej ciepła i stabilniejszą pracę całego bloku zasilania.
| Cecha | Schottky | Klasyczna dioda PN | Znaczenie w praktyce |
|---|---|---|---|
| Spadek napięcia w przewodzeniu | Zwykle niższy, często ok. 0,2-0,5 V | Najczęściej ok. 0,6-0,8 V | Niższe straty mocy i mniejsze grzanie przy niskim napięciu zasilania |
| Odzyskiwanie wsteczne | Bardzo małe lub pomijalne | Wyraźne, zależne od konstrukcji | Lepsza praca w szybkich przetwornicach i prostownikach impulsowych |
| Prąd upływu | Zwykle większy, rośnie z temperaturą | Niższy | Trzeba uważać w wysokiej temperaturze i przy długim podtrzymaniu energii |
| Napięcie wsteczne | W klasycznych wersjach często niższe, w SiC znacznie wyższe | Zwykle łatwiej dobrać do wyższych napięć | W układach wysokiego napięcia nie każda Schottky będzie dobrym wyborem |
Praktyczny przykład jest prosty. Jeśli przez diodę płynie 5 A, a spadek napięcia spada z 0,75 V do 0,35 V, zyskujesz około 2 W mniej strat. Przy 10 A robi się z tego już około 4 W. To nie są kosmetyczne różnice, tylko konkretna ilość ciepła, którą trzeba potem odprowadzić z płytki lub radiatora.
Właśnie dlatego ten element tak dobrze pasuje do niskonapięciowych torów mocy. Gdy przejdziesz od porównania do realnych zastosowań, widać to jeszcze wyraźniej.
Gdzie sprawdza się najlepiej w elektronice i fotowoltaice
W sprzęcie elektronicznym Schottky najczęściej pojawia się tam, gdzie liczy się sprawność, prostota i szybkość reakcji. W praktyce spotykam ją w kilku bardzo typowych miejscach:
- prostowniki niskonapięciowe - ogranicza straty w zasilaczach 5 V, 12 V i 24 V, gdzie każdy ułamek wolta ma znaczenie;
- przetwornice DC/DC - poprawia pracę w torze wyjściowym, szczególnie przy wyższych częstotliwościach przełączania;
- ochrona przed odwrotną polaryzacją - upraszcza zabezpieczenie wejścia, choć kosztem pewnej utraty napięcia;
- układy OR-ing - pozwala sumować kilka źródeł zasilania bez wzajemnego „podbijania” napięcia;
- dioda bypass w PV - omija zacienione sekcje modułu, ograniczając ryzyko lokalnego przegrzewania i spadku wydajności;
- prostowniki i obwody pomocnicze w energetyce - w źródłach pomocniczych, sterownikach i części torów DC wartość ma nie tylko prostota, ale też wysoka sprawność.
W fotowoltaice szczególnie ważny jest bypass. Gdy część ogniw jest zacieniona, dioda obejściowa przejmuje prąd i chroni substrang przed niekorzystnym wzrostem temperatury. W mniejszych i średnich układach nadal jest to bardzo praktyczne rozwiązanie, choć przy wyższych napięciach i bardziej wymagających konstrukcjach częściej rozważa się też odmiany oparte na węgliku krzemu, bo lepiej radzą sobie z napięciem i temperaturą.
Warto też pamiętać, że w nowoczesnych przekształtnikach energetycznych nie zawsze wygrywa sama dioda. Część zadań przejmują układy synchroniczne albo tranzystory MOSFET pracujące jako tzw. ideal diode. To prowadzi wprost do pytania: jak dobrać właściwy model, żeby nie przepłacić za parametry, których układ i tak nie wykorzysta?
Jak dobrać odpowiedni model do projektu
Przy doborze nie patrzę wyłącznie na maksymalny prąd z tabelki. Najpierw sprawdzam warunki rzeczywiste, bo to one decydują o tym, czy dioda będzie chłodna i stabilna, czy po kilku minutach zacznie pracować na granicy możliwości.
| Co sprawdzić | Dlaczego to ważne | Na co zwrócić uwagę |
|---|---|---|
| Maksymalne napięcie wsteczne | Chroni przed przebiciem przy stanach przejściowych i błędach zasilania | Dobierz zapas do realnego napięcia pracy, a nie tylko do wartości nominalnej |
| Średni prąd przewodzenia | To parametr, który najczęściej decyduje o trwałości | Sprawdź derating w temperaturze, bo katalogowy prąd zwykle dotyczy idealnych warunków |
| Spadek napięcia przy Twoim prądzie | To z niego wynikają straty mocy | Nie patrz tylko na jeden punkt pomiarowy; interesuje Cię charakterystyka przy konkretnym obciążeniu |
| Prąd upływu przy wysokiej temperaturze | Może zmienić zachowanie układu po nagrzaniu | W układach PV i zasilaczach pracujących latem to parametr krytyczny |
| Obudowa i opór termiczny | Odprowadzenie ciepła często ogranicza możliwości bardziej niż sam prąd znamionowy | Mała obudowa SMD nie zawsze zniesie tyle samo co element na większym padzie lub z radiatorem |
Jeśli chcesz szybko oszacować sens zastosowania, policz straty: P = VF × I. Dla 5 A i 0,35 V wychodzi 1,75 W, a dla 0,75 V już 3,75 W. Różnica jest na tyle duża, że potrafi zmienić temperaturę całego urządzenia, a czasem nawet wymusić większą obudowę albo lepsze chłodzenie.
W praktyce sam katalogowy prąd to za mało. Dopiero zestawienie napięcia, temperatury, strat i obudowy pokazuje, czy element naprawdę pasuje do projektu. I tu pojawiają się najczęstsze pomyłki.
Najczęstsze błędy przy doborze i montażu
Największy błąd, jaki widzę, to traktowanie tej diody jak uniwersalnej „lepszej wersji” zwykłego prostownika. To nie działa w ten sposób. Schottky ma konkretne mocne strony, ale równie konkretne ograniczenia, i jeśli je zignorujesz, problem wróci w postaci temperatury, upływu albo zbyt małego zapasu napięcia.
- Dobór tylko po prądzie znamionowym - układ może działać na papierze, ale przegrzewać się po zamknięciu obudowy lub przy wyższej temperaturze otoczenia.
- Pomijanie prądu upływu - przy wysokiej temperaturze rośnie na tyle, że może zaburzać pracę prostych układów bateryjnych i podtrzymania.
- Zbyt mały zapas napięcia wstecznego - przepięcia w przetwornicy albo w instalacji PV potrafią szybko przekroczyć margines bezpieczeństwa.
- Brak analizy cieplnej płytki - przy elementach mocy liczy się nie tylko sam układ, ale też szerokość ścieżek, pole miedzi i warunki chłodzenia.
- Użycie Schottky tam, gdzie lepsza byłaby synchronizacja - w bardzo wydajnych przetwornicach MOSFET jako ideal diode potrafi dać mniejsze straty niż klasyczna dioda.
- Ignorowanie różnic między krzemową Schottky a SiC - to podobna rodzina funkcjonalna, ale nie ten sam zakres napięć i temperatur.
W projektach 12 V i 24 V różnica między rozwiązaniem „wystarczającym” a naprawdę dobrym często sprowadza się do temperatury obudowy po godzinie pracy. Jeśli element jest gorący już po krótkim teście, to nie jest drobiazg. To sygnał, że trzeba wrócić do bilansu strat.
Dlatego w praktyce wolę jedno pytanie zamiast pięciu deklaracji z opisu katalogowego: czy ten element wytrzyma mój prąd, moją temperaturę i moje napięcie przez cały czas pracy? Gdy odpowiesz na nie uczciwie, wybór robi się znacznie prostszy.
Co jeszcze warto zapamiętać, zanim zamkniesz projekt zasilania
Schottky nie jest elementem „najlepszym do wszystkiego”. Jest bardzo dobry tam, gdzie trzeba ograniczyć straty i uprościć tor przewodzenia, ale jego przewaga znika, gdy rośnie znaczenie napięcia blokowania, temperatury albo bardzo małego upływu. Wtedy lepiej rozważyć inną diodę, układ synchroniczny albo wariant SiC, jeśli projekt pracuje przy wyższych napięciach.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby taka: najpierw licz straty i temperaturę, dopiero potem patrz na samą nazwę elementu. To właśnie ten porządek pozwala uniknąć większości błędów przy prostownikach, zabezpieczeniach i blokach PV. W układach 12 V i 24 V Schottky bardzo często daje realny zysk, ale tylko wtedy, gdy nie traktuje się jej jak automatycznego zamiennika wszystkiego, co ma na obudowie symbol diody.
Jeśli projektujesz zasilanie albo element toru fotowoltaicznego, zacznij od trzech liczb: prądu roboczego, zapasu napięcia wstecznego i strat cieplnych przy realnej temperaturze pracy. To one zwykle decydują, czy ten element faktycznie pomoże, czy tylko przeniesie problem z prostoty układu do chłodzenia.
