W elektronice nie chodzi tylko o schemat, ale o to, jak poszczególne podzespoły wpływają na prąd, napięcie, temperaturę i niezawodność całego układu. Dobrze dobrane elementy elektroniczne decydują o tym, czy urządzenie działa stabilnie, czy zaczyna się grzać, gubi sygnał albo po kilku miesiącach wymaga naprawy. Poniżej pokazuję najważniejsze typy, ich funkcję, parametry, na które naprawdę patrzę, oraz to, jak wykorzystuje się je w systemach związanych z energią i fotowoltaiką.
Najważniejsze jest to, jak komponenty współpracują ze sobą, a nie sam ich pojedynczy symbol
- Rezystory, kondensatory, diody, tranzystory i układy scalone tworzą trzon większości prostych i złożonych układów.
- Przy doborze liczą się nie tylko wartości nominalne, ale też zapas napięcia, mocy, temperatury i sposób montażu.
- Najczęstsze błędy początkujących to mylenie polaryzacji, zbyt mały zapas parametrów i ignorowanie dokumentacji katalogowej.
- W instalacjach OZE szczególnie ważne są podzespoły odporne na ciepło, przepięcia i długotrwałą pracę pod obciążeniem.
- W praktyce najwięcej problemów sprawiają nie „dziwne” awarie, tylko kilka prostych zaniedbań przy zakupie i montażu.

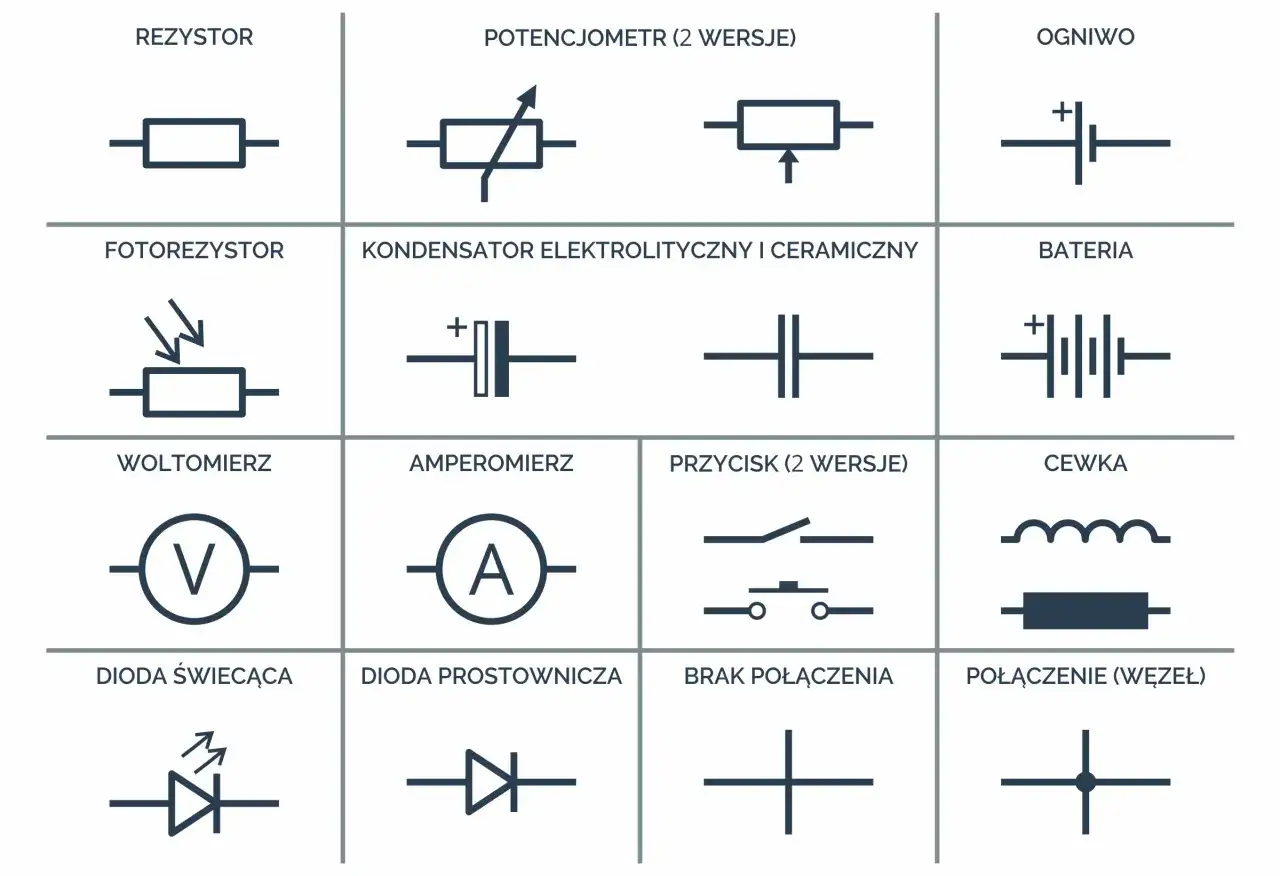

Jak patrzę na układ jako całość
Żeby sensownie rozumieć elektronikę, zaczynam od podziału na trzy poziomy: co element robi, jakie ma ograniczenia i w jakich warunkach pracuje. Jeden rezystor może tylko ograniczać prąd, ale w praktyce wpływa też na temperaturę, stabilność pomiaru i bezpieczeństwo całego obwodu. To samo dotyczy kondensatora, diody czy tranzystora - każdy z nich wydaje się prosty, dopóki nie trzeba dobrać go do konkretnego napięcia, prądu i sposobu montażu.
W codziennej pracy rozróżniam przede wszystkim podzespoły bierne i aktywne. Bierne nie wzmacniają sygnału ani nie sterują przepływem prądu samodzielnie, tylko go kształtują, magazynują albo ograniczają. Aktywne potrafią przełączać, wzmacniać lub przetwarzać sygnał, dlatego to one najczęściej decydują o tym, czy układ w ogóle zadziała zgodnie z założeniem. Z praktycznego punktu widzenia ważny jest też podział na montaż przewlekany i SMD: pierwszy łatwiej lutować ręcznie, drugi zajmuje mniej miejsca i dominuje w nowoczesnej elektronice użytkowej.
Jeśli ktoś dopiero zaczyna, najwięcej daje nie zapamiętywanie nazw, ale zrozumienie relacji: gdzie płynie prąd, gdzie odkłada się energia i co może pójść nie tak przy przeciążeniu. To właśnie dlatego warto najpierw poznać najważniejsze typy komponentów, a dopiero potem schodzić do szczegółów schematu.

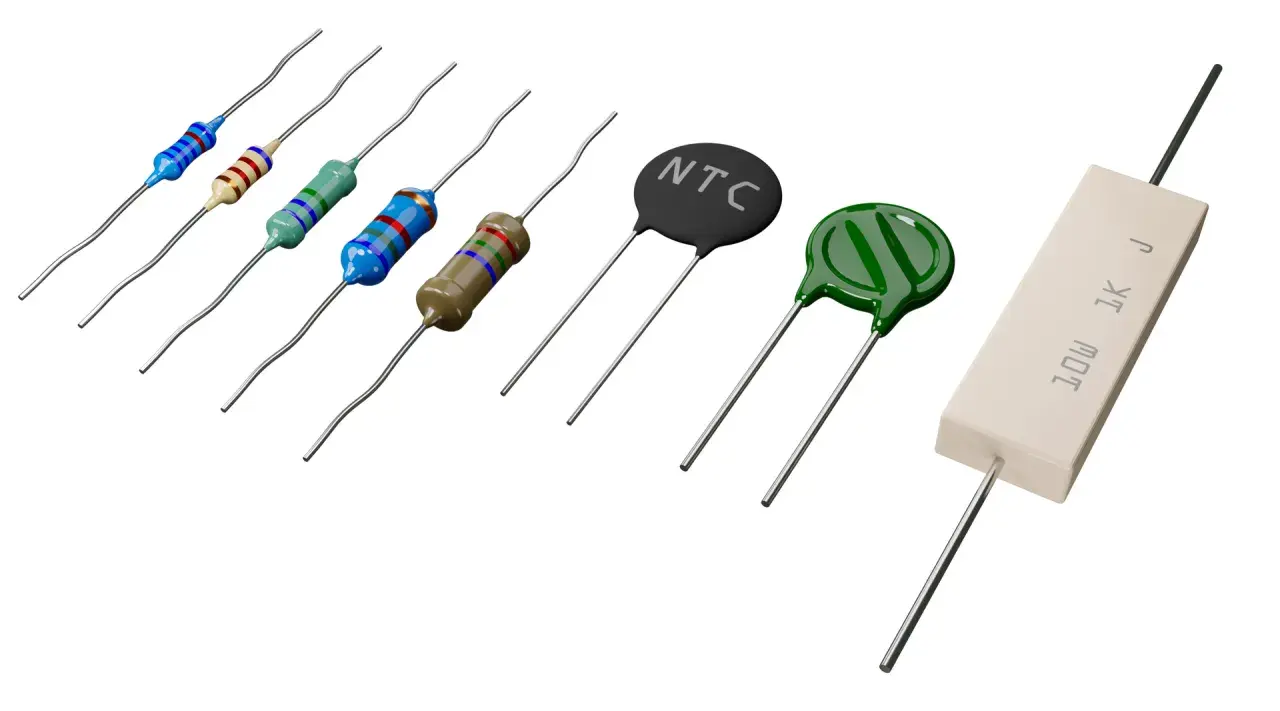

Najczęściej spotykane komponenty i ich rola
W praktyce większość układów opiera się na kilku grupach podzespołów. Nie trzeba znać wszystkiego naraz, ale dobrze jest wiedzieć, za co odpowiada każdy z nich i czego od niego wymagać.
| Komponent | Co robi w układzie | Na co patrzę przy wyborze | Gdzie pojawia się najczęściej |
|---|---|---|---|
| Rezystor | Ogranicza prąd, dzieli napięcie, ustala punkt pracy elementów aktywnych. | Wartość w omach, tolerancję, moc strat. W prostych obwodach 1% albo 5% bywa wystarczające, ale moc zawsze warto dobrać z zapasem. | Pomiar prądu, dzielniki napięcia, układy sterujące, zabezpieczenia. |
| Kondensator | Magazynuje ładunek, filtruje zakłócenia, wygładza napięcie, oddziela składową stałą od zmiennej. | Pojemność, napięcie pracy, typ dielektryka i temperatura. W praktyce daję zwykle 20-30% zapasu napięcia względem warunków pracy. | Zasilacze, filtry, układy czasowe, stabilizacja napięcia. |
| Dioda | Przewodzi w jednym kierunku, chroni przed odwrotną polaryzacją, prostuje napięcie. | Prąd przewodzenia, napięcie wsteczne, spadek napięcia i szybkość przełączania. | Prostowniki, zabezpieczenia, przetwornice, układy zasilania. |
| Tranzystor | Działa jak przełącznik albo wzmacniacz sygnału. | Typ, dopuszczalne napięcie i prąd, straty mocy, parametry sterowania bramki lub bazy. | Układy cyfrowe, sterowanie silnikami, przetwornice, automatyka. |
| Układ scalony | Łączy wiele funkcji w jednej obudowie: sterowanie, pomiar, logikę, przetwarzanie sygnałów. | Zasilanie, zakres pracy, liczba wyprowadzeń, kompatybilność z resztą układu. | Kontrolery, wzmacniacze, układy pomiarowe, mikrokontrolery. |
| Cewka | Magazynuje energię w polu magnetycznym i filtruje zakłócenia. | Indukcyjność, prąd nasycenia, rezystancję uzwojenia. | Przetwornice, filtry, układy zasilania. |
| Bezpiecznik | Odłącza obwód przy przeciążeniu lub zwarciu. | Prąd znamionowy, charakterystykę czasową, napięcie pracy. | Zasilacze, instalacje mocy, zabezpieczenia urządzeń. |
| Złącze | Umożliwia pewne połączenie między modułami lub przewodami. | Wytrzymałość mechaniczna, liczba pinów, polaryzacja, prąd na styk. | Płyty sterujące, moduły, czujniki, okablowanie. |
Jak dobierać podzespoły do konkretnego projektu
Przy doborze nie zaczynam od ceny, tylko od warunków pracy. Najpierw sprawdzam napięcie, prąd, temperaturę, sposób chłodzenia i to, czy układ będzie pracował ciągle, czy tylko okresowo. Dopiero potem wybieram obudowę, producenta i ewentualne zamienniki.
- Napięcie i prąd - komponent musi wytrzymać realne warunki, a nie tylko teoretyczną wartość ze schematu. W szczególności kondensatory i diody łatwo przeciążyć, jeśli zostawi się za mały margines.
- Moc strat - rezystor 0,25 W nie nadaje się tam, gdzie realnie wydziela się blisko tej wartości. W praktyce bezpieczniej jest brać element z zapasem, najlepiej co najmniej dwukrotnym.
- Temperatura - elektronika pracująca w szafie sterowniczej, na dachu albo w obudowie bez wentylacji wymaga większej odporności niż układ biurkowy. Jeśli widzę zakres pracy przynajmniej od -40 do 85°C, traktuję to jako rozsądny punkt wyjścia dla trudniejszych warunków.
- Sposób montażu - SMD oszczędza miejsce, ale przy ręcznym serwisie jest mniej wygodne. THT jest prostsze w prototypach i naprawach, choć zajmuje więcej przestrzeni na płytce.
- Parametry dynamiczne - przy tranzystorach, cewkach i układach mocy liczy się nie tylko wartość nominalna, lecz także zachowanie przy przełączaniu, nagrzewaniu i skokach obciążenia.
Ja zwykle zakładam prostą zasadę: jeśli komponent pracuje blisko swojej granicy, prędzej czy później zacznie sprawiać problemy. To samo dotyczy zamienników. Dwa elementy mogą mieć ten sam symbol handlowy, a jednak różnić się parametrem przełączania, tolerancją albo jakością w długiej pracy. W elektronice oszczędność na etapie zakupu często kończy się wyższym kosztem serwisu.
Warto też pamiętać o wymiarach obudowy. Popularne rozmiary SMD, takie jak 0603 czy 0805, nie są tylko detalem montażowym. 0805 ma około 2,0 x 1,25 mm, a 0603 około 1,6 x 0,8 mm, więc różnica ma znaczenie przy lutowaniu, serwisie i odporności na błędy montażowe. To dobry moment, żeby przejść od wyboru części do tego, jak czytać ich oznaczenia bez zgadywania.
Jak czytać oznaczenia i nie pomylić parametrów
Najwięcej nieporozumień bierze się z mylenia symbolu z realnym parametrem. Oznaczenie na obudowie albo skrót w karcie katalogowej nie mówi wszystkiego, ale daje szybki obraz: ile element wytrzyma, jak jest spolaryzowany i do czego się nadaje. Jeśli ktoś pomija ten etap, ryzykuje nie tylko błąd montażowy, ale też uszkodzenie całego układu przy pierwszym uruchomieniu.
| Przykład oznaczenia | Jak to czytać | Na co uważać |
|---|---|---|
| 103 | 10 kΩ | To typowy kod rezystora SMD, nie wartość w omach „na oko”. |
| 100 nF 50V | Pojemność 100 nanofaradów, napięcie pracy 50 V | Napięcie pracy powinno mieć zapas względem rzeczywistego obwodu. |
| 1N5819 | Dioda Schottky’ego | Niższy spadek napięcia jest zaletą, ale trzeba sprawdzić prąd i napięcie wsteczne. |
| IRLZ44N | Tranzystor MOSFET mocy | Samo napięcie graniczne nie wystarczy, ważny jest też opór kanału i warunki sterowania bramki. |
| 25V 105°C | Deklarowane napięcie pracy i temperatura | To szczególnie ważne przy kondensatorach elektrolitycznych w zasilaczach. |
Polaryzacja to osobny temat, bo tu błędy bywają kosztowne. Dioda, kondensator elektrolityczny czy niektóre układy scalone mają wyraźnie zaznaczony plus, minus albo kierunek montażu. Jeśli ktoś odwróci taki element, układ może nie ruszyć, ale bywa też gorzej - element przegrzewa się albo uszkadza natychmiast. Dlatego przed pierwszym zasileniem zawsze sprawdzam orientację pinów i zgodność ze schematem.
Po oznaczeniach i polaryzacji łatwo już przejść do praktyki. W realnych urządzeniach, zwłaszcza tam, gdzie pracuje energia z paneli, przetwornic i akumulatorów, liczy się nie tylko poprawność elektryczna, ale też odporność na warunki środowiskowe.
Dlaczego w fotowoltaice liczą się szczególnie
W instalacjach związanych z energią odnawialną komponenty pracują w warunkach, które szybko obnażają słabe punkty projektu. Falownik, sterownik ładowania, zabezpieczenie przeciwprzepięciowe czy układ monitoringu muszą działać stabilnie mimo zmian temperatury, skoków napięcia i długiej pracy pod obciążeniem. Tu nie ma miejsca na przypadkowy dobór części.
Najbardziej wymagające są zwykle bloki mocy. Półprzewodniki mocy odpowiadają za przełączanie dużych prądów, a kondensatory filtrujące muszą pracować długo i bez wyraźnego wzrostu strat. Jeśli są źle dobrane, urządzenie potrafi tracić sprawność jeszcze zanim pojawi się awaria „na twardo”. W praktyce właśnie ciepło i przeciążenie są częstszą przyczyną problemów niż sam błąd schematu.
W systemach PV często spotyka się też elementy, które nie są spektakularne, ale mają ogromne znaczenie: bezpieczniki po stronie DC, diody bypass w modułach, czujniki temperatury, przekaźniki, transformatory pomiarowe i złącza o podwyższonej odporności. Każdy z nich ma inną rolę, ale łączy je jedno - muszą działać przewidywalnie, bo awaria pojedynczego podzespołu potrafi ograniczyć pracę całego łańcucha.
Jeżeli miałbym wskazać jedną rzecz, na którą zwracam uwagę w takich zastosowaniach, byłaby to jakość dokumentacji i warunki pracy zapisane w karcie katalogowej. Nie wystarczy, że komponent „pasuje wymiarowo”. Trzeba jeszcze wiedzieć, czy wytrzyma długotrwałe nagrzewanie, czy ma odpowiedni margines napięcia i czy jego parametry nie spadają zbyt szybko w czasie. To prowadzi do ostatniej, bardzo praktycznej warstwy: co sprawdzam przed zakupem i uruchomieniem.
Co sprawdzam przed zakupem i uruchomieniem
Przed montażem zawsze przechodzę przez krótką listę kontrolną. Dzięki temu unikam większości błędów, które w prototypie albo serwisie potrafią zabrać godziny.
- Zgodność parametrów - napięcie, prąd, moc i temperatura muszą odpowiadać realnym warunkom pracy, nie tylko opisowi w katalogu.
- Polaryzacja i orientacja - szczególnie w diodach, kondensatorach elektrolitycznych, tranzystorach i układach scalonych.
- Obudowa i footprint - element musi pasować do płytki, a nie tylko do opisu sklepowego.
- Stan dokumentacji - sprawdzam kartę katalogową, bo jeden symbol handlowy może oznaczać kilka wariantów o różnych parametrach.
- Warunki chłodzenia - jeśli element ma pracować blisko granicy mocy, planuję odprowadzenie ciepła jeszcze przed lutowaniem.
- Test na małym obciążeniu - zanim podłączę pełną moc, uruchamiam układ ostrożnie i obserwuję temperaturę, pobór prądu oraz stabilność pracy.
Jeśli ktoś zaczyna od takiego podejścia, szybko zauważa, że większość sukcesu w elektronice nie wynika z „magicznych” części, tylko z rozsądnego doboru i kontroli podstaw. Dobrze dobrane podzespoły są po prostu ciche w działaniu, a właśnie to w praktyce jest najlepszym sygnałem, że układ został zaprojektowany sensownie.
