Cewka Tesli to jeden z najbardziej rozpoznawalnych układów wysokiego napięcia: potrafi wytwarzać spektakularne wyładowania, ale jej największa wartość leży w tym, że świetnie pokazuje zjawisko rezonansu i pracy obwodów wysokiej częstotliwości. W tym artykule wyjaśniam, jak działa taki układ, z jakich elementów się składa, jakie ma odmiany oraz dlaczego trzeba traktować go bardziej jak narzędzie demonstracyjne niż praktyczne źródło zasilania. Dorzucam też konkretne wskazówki bezpieczeństwa, bo przy wysokim napięciu efekt wizualny łatwo przesłania realne ryzyko.
Najkrócej to rezonansowy układ do bardzo wysokiego napięcia i pokazów wysokiej częstotliwości
- Układ działa dzięki sprzężeniu dwóch obwodów rezonansowych, a nie dzięki zwykłemu „mnożeniu” napięcia.
- Najważniejsze elementy to uzwojenie pierwotne, wtórne, kondensator, driver albo iskiernik oraz górna elektroda.
- W większych demonstracjach napięcie może sięgać setek kilowoltów, a nawet około 1,2 mln V.
- To rozwiązanie ma sens w laboratoriach, edukacji, sztuce i testach wysokiego napięcia, nie jako praktyczne źródło energii.
- Największe zagrożenia to oparzenia, zakłócenia elektromagnetyczne i zgromadzony ładunek w elementach układu.
Jak działa cewka Tesli i skąd biorą się wyładowania
Najprościej rzecz ujmując, to rezonansowy transformator wysokiej częstotliwości. W układzie pracują dwa obwody: pierwotny, który gromadzi energię w kondensatorze i oddaje ją bardzo gwałtownie do cewki, oraz wtórny, który tę energię odbiera i podnosi napięcie do poziomu zdolnego do przebicia powietrza. Z mojego punktu widzenia najłatwiej wyobrazić sobie ten proces jako „przepompowywanie” energii pomiędzy dwoma nastrojonymi obwodami, a nie jako zwykłe podbijanie napięcia przez klasyczny transformator.
Kluczowe jest tu zestrojenie częstotliwości. Gdy obwód pierwotny i wtórny pracują blisko tej samej częstotliwości rezonansowej, energia przenosi się skuteczniej, a napięcie na górze uzwojenia wtórnego rośnie błyskawicznie. Częstotliwość pracy zwykle mieści się w zakresie od dziesiątek kiloherców do kilku megaherców, więc mówimy o obszarze, w którym zachowanie przewodników, izolacji i otoczenia przestaje być „intuicyjne”.
Wyładowania pojawiają się wtedy, gdy pole elektryczne przy końcu uzwojenia i na górnej elektrodzie staje się na tyle silne, że jonizuje powietrze. To dlatego na szczycie układu często montuje się toroid albo kulę: taki element pomaga kontrolować rozkład pola i stabilizuje pracę całego systemu. W praktyce cewka Tesli nie robi niczego magicznego, tylko bardzo konsekwentnie wykorzystuje rezonans, sprzężenie magnetyczne i przebicie dielektryka. Kiedy to już widać, łatwiej zrozumieć, dlaczego każdy element musi być dobrany bardzo świadomie.

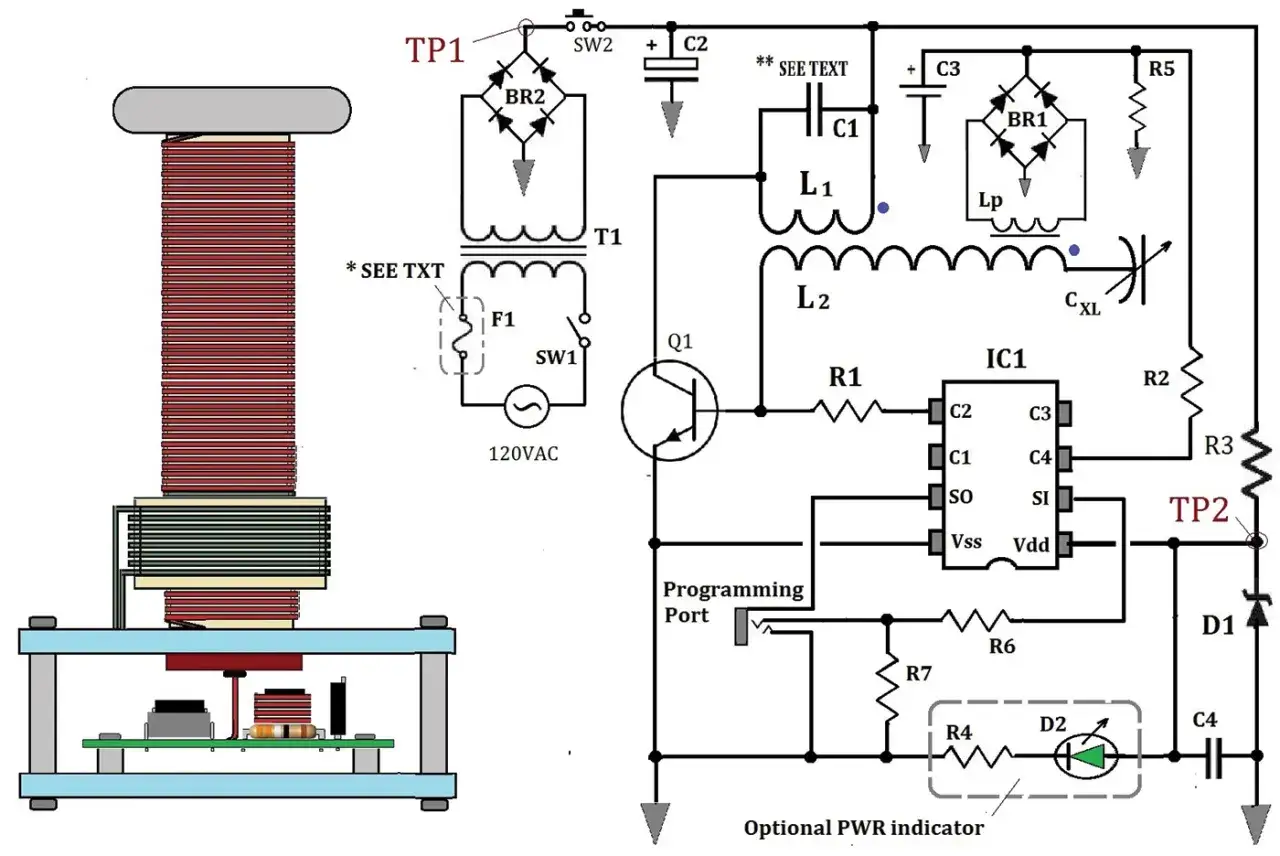

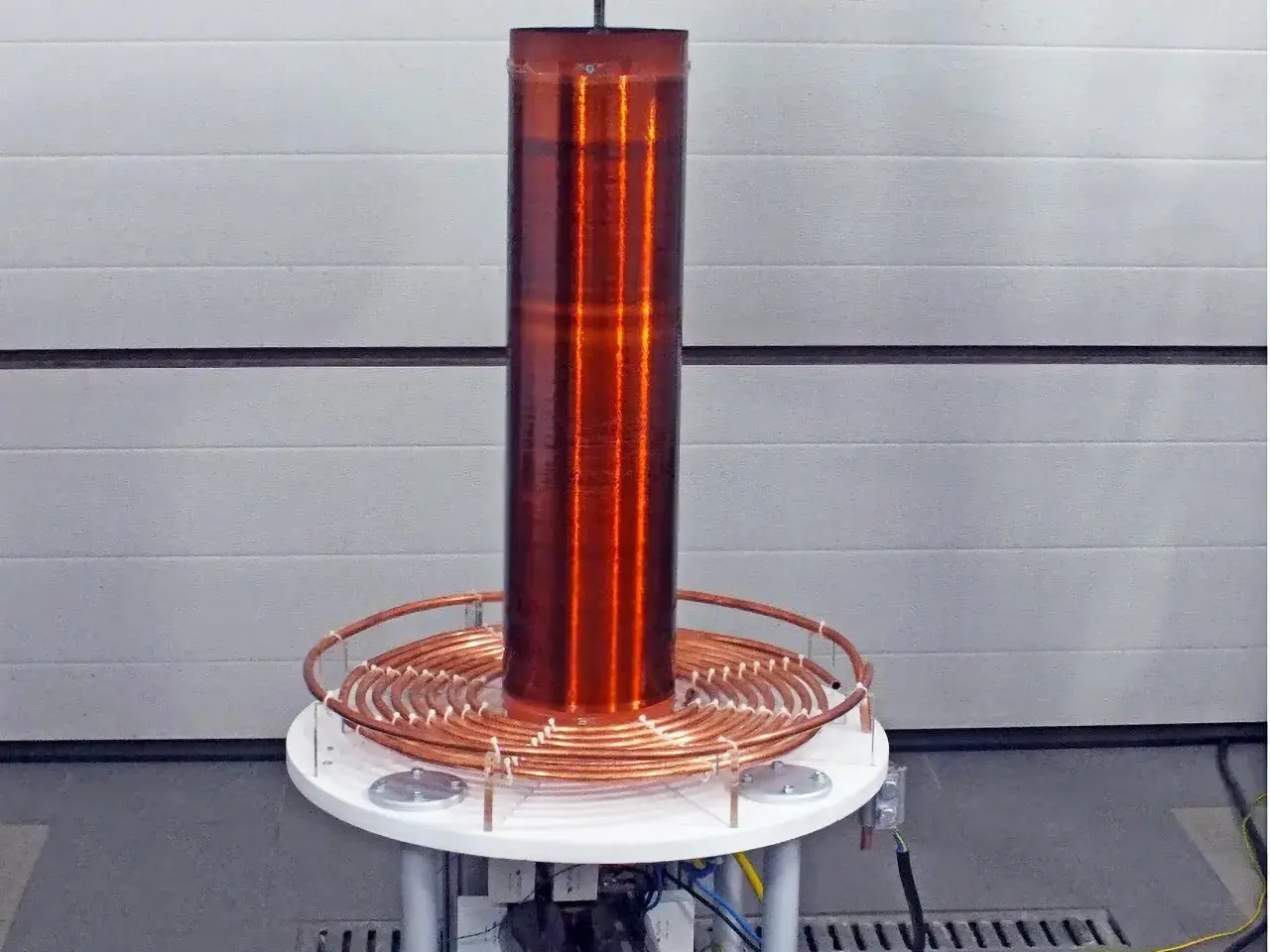

Z jakich elementów składa się taki układ
Patrzę na ten układ jak na zestaw kilku współpracujących bloków, z których każdy ma własną rolę. Jeśli jeden z nich jest źle dobrany, efekt końcowy szybko traci stabilność albo robi się po prostu niebezpieczny. Poniżej rozpisuję najważniejsze części bez zbędnego żargonu.
| Element | Rola w układzie | Na co wpływa najbardziej |
|---|---|---|
| Uzwojenie pierwotne | Tworzy silne pole magnetyczne i przyjmuje energię z zasilania lub iskiernika | Moc impulsów i skuteczność sprzężenia |
| Kondensator | Magazynuje energię i razem z cewką tworzy obwód LC | Stabilność rezonansu i tempo rozładowania |
| Iskiernik albo sterownik tranzystorowy | Wyzwala szybkie impulsy energii w starszych i nowoczesnych wersjach | Powtarzalność pracy, hałas, sprawność |
| Uzwojenie wtórne | Przenosi energię i podnosi napięcie do bardzo wysokiego poziomu | Wysokość napięcia i charakter wyładowań |
| Toroid lub inna górna elektroda | Zwiększa pojemność końcówki i porządkuje pole elektryczne | Długość i stabilność iskier |
| Uziemienie i masa robocza | Domykają tor przepływu energii i ograniczają przypadkowe ścieżki prądu | Bezpieczeństwo i przewidywalność pracy |
W prostych konstrukcjach uzwojenie pierwotne ma zwykle tylko kilka zwojów grubszego przewodnika, a wtórne składa się z setek albo tysięcy zwojów cienkiego drutu. W wersjach tranzystorowych zamiast iskiernika pracują MOSFET-y lub IGBT, czyli półprzewodniki sterujące energią bez mechanicznego „przeskoku” iskry. To daje większą kontrolę, ale wymaga dużo lepszego chłodzenia, filtracji i układu sterowania. Gdy te różnice są jasne, można sensownie porównać najpopularniejsze odmiany tego rozwiązania.
Które odmiany spotyka się najczęściej
Nie każda cewka Tesli wygląda i pracuje tak samo. W praktyce najczęściej spotyka się cztery podejścia, które różnią się poziomem komplikacji, kulturą pracy i tym, do czego najlepiej się nadają.
| Typ | Jak działa | Mocne strony | Ograniczenia | Dla kogo ma sens |
|---|---|---|---|---|
| SGTC | Iskiernik rozładowuje kondensator do obwodu pierwotnego | Prosta zasada działania, bardzo efektowne wyładowania | Hałas, ozon, niższa kontrola, większe straty | Pokazy edukacyjne i klasyczne demonstracje |
| SSTC | Tranzystory wzbudzają rezonans bez iskiernika | Cichsza praca, lepsza kontrola, lepsza sprawność | Wymaga dobrego sterownika i chłodzenia | Hobby, laboratoria, nowoczesne projekty |
| DRSSTC | Tranzystorowy układ o dużej mocy i silnym sprzężeniu rezonansowym | Bardzo długie wyładowania, wysoka moc, precyzyjne sterowanie | Najwyższa złożoność, duże wymagania dla elementów | Zaawansowane pokazy i konstrukcje specjalistyczne |
| VTTC | Wzbudzenie realizują lampy elektronowe | Klasyczna, „vintage” charakterystyka pracy | Gabaryty, ciepło, mniejsza popularność | Niszowe projekty i pasjonaci starszej elektroniki |
W praktyce najwięcej nowych konstrukcji opiera się dziś na tranzystorach, bo łatwiej w nich kontrolować częstotliwość i ograniczać straty. Starsze układy iskiernikowe wciąż mają sens, jeśli komuś zależy na prostocie idei i mocnym efekcie wizualnym, ale trzeba liczyć się z większym hałasem, większą emisją zakłóceń i gorszą kulturą pracy. Sama konstrukcja to jednak nie wszystko, bo najważniejsze pytanie brzmi: do czego taki układ naprawdę się przydaje.
Gdzie naprawdę ma sens zastosowanie
W mojej ocenie to urządzenie jest najbardziej wartościowe tam, gdzie trzeba pokazać zjawisko, a nie dostarczyć energię w sposób praktyczny. Na pokazach naukowych, w muzeach techniki, na wydarzeniach edukacyjnych i w instalacjach artystycznych wyładowania robią ogromne wrażenie, ale jednocześnie uczą czegoś konkretnego o wysokiej częstotliwości, polu elektrycznym i rezonansie.
Bywa też używane w niszowych testach wysokiego napięcia, w demonstracjach kompatybilności elektromagnetycznej oraz w eksperymentach z bezprzewodowym zapłonem lamp. EMC, czyli kompatybilność elektromagnetyczna, oznacza odporność urządzeń na zakłócenia i ich skłonność do ich emitowania. To ważne, bo taki układ potrafi generować silne pole i bardzo łatwo zakłócić inną elektronikę w pobliżu.
Nie ma natomiast sensu traktować go jako realnej alternatywy dla przesyłu energii czy zasilania odbiorników. Nawet jeśli widać efekt zapalonej świetlówki bez przewodów, to nadal jest to demonstracja pola wysokiej częstotliwości, a nie wydajny system energetyczny. W energetyce i fotowoltaice liczy się sprawność, przewidywalność i bezpieczeństwo, a tutaj efekt widowiskowy wygrywa z użytecznością. Im większy układ, tym bardziej rośnie rola bezpieczeństwa.
Bezpieczeństwo ma większe znaczenie niż efekt
Przy takich konstrukcjach nie wystarczy wiedzieć, że „prąd mały, więc pewnie nic się nie stanie”. To myślenie jest po prostu zbyt uproszczone. Wysokie napięcie, wysoka częstotliwość i zgromadzona energia tworzą zestaw ryzyk, którego nie widać na pierwszy rzut oka.
- Wyładowania mogą powodować oparzenia i uszkodzenia tkanek, nawet jeśli nie wyglądają jak klasyczny porażający łuk sieciowy.
- Układ może zakłócać telefony, radia, czujniki i inne urządzenia elektroniczne w pobliżu.
- Osoby z rozrusznikami serca lub implantami powinny trzymać się z dala od pracy takiego sprzętu.
- Kondensatory potrafią utrzymać ładunek po wyłączeniu zasilania, więc sam fakt odłączenia od sieci niczego jeszcze nie kończy.
- Ozon, hałas i promieniowanie elektromagnetyczne to normalne skutki pracy, a nie „dodatek” do efektu wizualnego.
Najważniejsza zasada brzmi: nie uruchamiać układu bez kontroli otoczenia, odpowiedniego odstępu i przemyślanej procedury rozładowania. Nawet mały błąd w prowadzeniu przewodów, uziemieniu albo izolacji potrafi zmienić eksperyment w problem z elektroniką, a czasem także z bezpieczeństwem ludzi. Z tego powodu warto najpierw ocenić, czy budowa ma sens praktyczny, czy tylko edukacyjny.
Czy warto budować ją samodzielnie
Jeśli celem jest nauka elektroniki wysokiego napięcia, to odpowiedź brzmi: tak, ale tylko pod warunkiem, że zaczynasz od małej, dobrze opanowanej konstrukcji albo gotowego zestawu edukacyjnego. Taki projekt dobrze pokazuje, jak działa rezonans, jak zachowują się pola elektromagnetyczne i jak bardzo geometria przewodników wpływa na wynik końcowy. Jeśli jednak liczysz na „łatwy generator spektakularnych iskier”, szybko zderzysz się z tym, że najtrudniejsze nie jest samo uruchomienie, tylko stabilna i bezpieczna praca.
Z mojego doświadczenia najczęściej zawodzi nie „moc”, tylko detale. Najbardziej typowe błędy to:
- złe zestrojenie częstotliwości między obwodem pierwotnym i wtórnym,
- za słaba izolacja uzwojenia wtórnego,
- przegrzewanie tranzystorów przez brak chłodzenia albo źle dobrany driver,
- niedostateczne uziemienie i chaotyczny układ przewodów,
- ignorowanie zakłóceń, które potrafią uszkodzić inną elektronikę w pobliżu.
Jeżeli chcesz po prostu zrozumieć zasadę działania, mały układ edukacyjny daje więcej niż ambitna, ale niestabilna konstrukcja. Jeśli z kolei potrzebujesz źródła energii, lepiej od razu szukać innych technologii, bo ten kierunek nie jest po to, by zasilać domowe urządzenia. Na koniec zostaje najważniejsze pytanie: co naprawdę warto zapamiętać, żeby nie patrzeć na ten układ jak na magiczną skrzynkę z iskrami.
Co zapamiętać, zanim uruchomisz taki układ
Najważniejsze jest to, że ten sprzęt działa dzięki rezonansowi, a nie cudowi techniki. Dwa dobrze zestrojone obwody potrafią przesyłać energię w sposób bardzo efektowny, ale też bardzo wymagający pod względem izolacji, chłodzenia i kontroli zakłóceń. Właśnie dlatego taka konstrukcja świetnie nadaje się do nauki i demonstracji, a dużo gorzej do praktycznego zasilania czegokolwiek.
Jeśli mam zostawić jedną praktyczną myśl, to tę: wysoki efekt wizualny nie oznacza wysokiej użyteczności. W elektronice i energetyce naprawdę liczy się to, co dzieje się pod powierzchnią - geometria, rezonans, straty, bezpieczeństwo i odporność na zakłócenia. Kto rozumie te zasady, ten dużo lepiej ocenia nie tylko cewkę Tesli, ale też większość nowoczesnych układów wysokiej częstotliwości.
