Element światłoczuły, taki jak fotodioda, potrafi zamienić bardzo słaby sygnał optyczny w mierzalny prąd, dlatego tak często trafia do czujników światła, układów pomiarowych i automatyki. W tym artykule pokazuję, jak działa, jakie ma odmiany, gdzie sprawdza się najlepiej i na co uważać przy doborze do konkretnego projektu. Dorzucam też praktyczny kontekst z elektroniki użytkowej i rozwiązań bliskich fotowoltaice.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To nie jest źródło energii, tylko czujnik zamieniający światło na prąd.
- Najczęściej spotkasz odmiany PN, PIN i lawinowe, a każda z nich ma inny kompromis między szybkością, czułością i ceną.
- Krzemowe modele obejmują zwykle zakres od widzialnego do bliskiej podczerwieni, mniej więcej 380-1100 nm.
- W precyzyjnych układach prawie zawsze potrzebny jest wzmacniacz transimpedancyjny, który zamienia prąd na napięcie.
- W projektach PV przydaje się do pomiaru nasłonecznienia, sterowania trackerami i kontroli automatyki, ale nie zastępuje ogniwa fotowoltaicznego.
- Najczęstsze błędy to zły dobór zakresu widma, pominięcie ciemnego prądu i brak ekranowania od światła rozproszonego.
Jak działa fotodioda

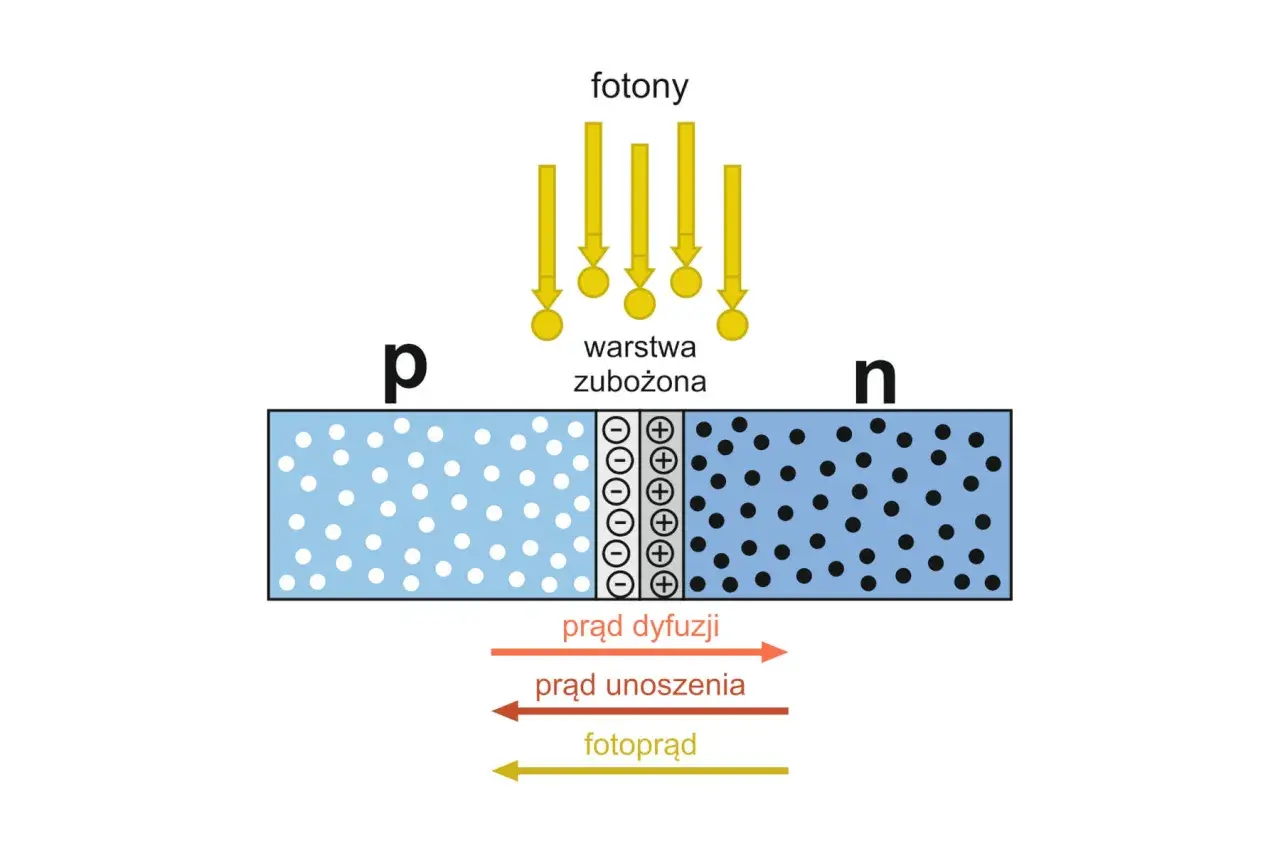

W praktyce patrzę na ten element jak na precyzyjny konwerter światła na prąd. Gdy fotony padają na złącze półprzewodnikowe, w materiale powstają pary elektron-dziura, a układ zaczyna generować fotoprąd proporcjonalny do natężenia oświetlenia w swoim zakresie pracy. Im lepiej dobrany materiał, geometria i polaryzacja, tym czytelniejszy sygnał wyjściowy.
Najprostsze ujęcie jest takie: światło zmienia stan nośników w złączu, a elektronika odczytuje tę zmianę jako sygnał elektryczny. W zależności od sposobu podłączenia ten sam element może pracować bardzo spokojnie i oszczędnie albo szybciej, z lepszą odpowiedzią czasową.
Tryb bez polaryzacji
Jeśli element pracuje bez zewnętrznego napięcia, zachowuje się podobnie do miniaturowego ogniwa i wytwarza niewielkie napięcie. Ten wariant bywa wygodny w prostych, wolniejszych pomiarach, bo jest oszczędny i nie wymaga dodatkowego zasilania. Minusem jest niższy poziom sygnału, więc w wielu układach i tak trzeba go potem wzmocnić.
Tryb z polaryzacją zaporową
Po przyłożeniu napięcia zaporowego złącze pracuje szybciej, a pojemność maleje. To właśnie dlatego w zastosowaniach pomiarowych i szybkich układach preferuje się ten sposób pracy. Trzeba jednak pilnować parametrów z karty katalogowej, bo większe napięcie nie zawsze oznacza lepszy wynik, a czasem po prostu wyższy szum lub większy pobór energii.
To prowadzi prosto do pytania, jakie odmiany warto wybrać w zależności od szybkości, czułości i budżetu.
Jakie odmiany spotkasz najczęściej
Tu różnice są ważniejsze, niż wiele osób zakłada na początku. Sama nazwa elementu mówi niewiele, jeśli nie wiesz, czy potrzebujesz prostego detektora, szybkiego czujnika impulsów, czy układu do bardzo słabych sygnałów.
| Odmiana | Co ją wyróżnia | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| PN | Najprostsza struktura, niski koszt, łatwa integracja | Proste czujniki światła, wolniejsze pomiary, automatyka | Niższa szybkość i zwykle większa pojemność niż w wersjach PIN |
| PIN | Warstwa wewnętrzna obniża pojemność i poprawia szybkość | Pomiar impulsów, komunikacja optyczna, precyzyjne detektory | Wymaga lepszego toru odczytu, zwykle działa najlepiej z polaryzacją zaporową |
| Lawinowa | Wewnętrzne wzmocnienie sygnału, wysoka czułość | Bardzo słabe sygnały, aplikacje specjalistyczne | Większy szum, wyższe napięcie pracy, wyższy koszt |
W praktyce największe znaczenie ma nie tylko sama struktura, ale też materiał. Krzem dobrze sprawdza się w świetle widzialnym i bliskiej podczerwieni, dlatego jest najpopularniejszy w prostych czujnikach i wielu układach pomiarowych. Gdy trzeba wyjść dalej w podczerwień, stosuje się inne półprzewodniki, na przykład InGaAs. To ważne, bo źle dobrany materiał potrafi przekreślić cały projekt, nawet jeśli reszta elektroniki jest poprawna.
Jeśli ten podział masz już uporządkowany, łatwiej ocenić, gdzie taki element ma sens w praktyce.
Gdzie sprawdza się w elektronice i energii
Najbardziej lubię ten element za to, że daje się wykorzystać w bardzo różnych zadaniach, ale zawsze trzeba go dobrze osadzić w kontekście aplikacji. Inaczej projektuje się czujnik oświetlenia, inaczej enkoder optyczny, a jeszcze inaczej układ do monitorowania promieniowania słonecznego.
| Zastosowanie | Po co się ją stosuje | Co decyduje o sukcesie |
|---|---|---|
| Automatyczne oświetlenie | Wykrywanie poziomu światła i sterowanie włączaniem lamp | Stabilność temperaturowa, odporność na światło rozproszone |
| Enkodery optyczne | Odczyt pozycji i ruchu na podstawie modulowanego światła | Szybkość odpowiedzi, mały szum, dobre ustawienie optyki |
| Pomiary laboratoryjne | Precyzyjny pomiar natężenia światła lub sygnału optycznego | Ciemny prąd, responsywność, wzmacniacz wejściowy |
| Systemy PV | Pomiar nasłonecznienia, kontrola trackerów, nadzór nad automatyką | Kalibracja, dopasowanie widma, ochrona przed temperaturą i zabrudzeniem |
W instalacjach fotowoltaicznych ten element nie zastępuje modułu PV. Służy raczej jako oczko pomiarowe: pomaga ocenić warunki oświetlenia, porównać nasłonecznienie między punktami instalacji albo sterować mechanizmem ustawiającym panel względem słońca. Właśnie tutaj widać, że drobny komponent potrafi poprawić wydajność całego systemu, o ile jest dobrze skalibrowany i osadzony w sensownej logice sterowania.
Skoro wiadomo już, gdzie działa najlepiej, pora przejść do wyboru konkretnego modelu do układu.
Jak dobrać model do konkretnego układu
Ja zaczynam od czterech pytań: jakie światło chcę mierzyć, jak szybko zmienia się sygnał, jak słaby jest poziom oświetlenia i czy odczyt będzie trafiał bezpośrednio do ADC, czy do dodatkowego wzmacniacza. Dopiero potem patrzę na cenę, bo tani element o złych parametrach zwykle kończy się kosztowną poprawką całego projektu.
- Zakres widmowy - dla krzemu zwykle 380-1100 nm, dla innych materiałów odpowiednio dalej w podczerwień lub w UV.
- Powierzchnia aktywna - większa zbiera więcej światła, ale zwykle zwiększa pojemność złącza i spowalnia odpowiedź.
- Czas odpowiedzi - jeśli mierzysz impulsy lub modulację, nie wybieraj wolnego detektora tylko dlatego, że ma większą powierzchnię.
- Ciemny prąd - to prąd płynący nawet bez oświetlenia; im niższy, tym łatwiej pracować z małymi sygnałami.
- Responsywność - czyli ile prądu powstaje z jednostki mocy światła, zwykle podawane w A/W.
- Napięcie pracy - trzeba je dobrać do aplikacji i nie przekraczać zakresu zalecanego przez producenta.
W układach pomiarowych bardzo często stosuję wzmacniacz transimpedancyjny, czyli taki stopień, który zamienia prąd z czujnika na napięcie wygodne dla mikrokontrolera lub przetwornika ADC. To praktyczne rozwiązanie, bo pozwala ustawić czułość jednym rezystorem w sprzężeniu zwrotnym i lepiej kontrolować szum. Bez tego małe sygnały łatwo giną w przypadkowych zakłóceniach.
Kiedy większa powierzchnia pomaga, a kiedy przeszkadza
Większa powierzchnia aktywna ma sens wtedy, gdy światło jest słabe albo trudno je precyzyjnie skierować na sensor. W takim układzie dostajesz wyraźniejszy sygnał i łatwiejszy montaż. Problem pojawia się wtedy, gdy zależy ci na szybkości: większa powierzchnia zwykle oznacza większą pojemność, a to już spowalnia odpowiedź.
Przeczytaj również: Rodzaje kondensatorów - jak wybrać ten idealny?
Dlaczego temperatura ma znaczenie
Przy wyższej temperaturze rośnie ciemny prąd, a sygnał pomiarowy staje się mniej czysty. W prostych aplikacjach da się to skompensować programowo, ale w precyzyjnych układach trzeba o tym pomyśleć już na etapie projektu mechanicznego i elektronicznego. To jeden z tych detali, które użytkownik zauważa dopiero wtedy, gdy wynik zaczyna „pływać”.
Gdy dobór jest już przemyślany, zostaje jeszcze jedna rzecz, która najczęściej psuje efekt: błędy montażowe i pomiarowe.
Najczęstsze błędy przy pomiarze i montażu
W praktyce najwięcej problemów rodzi nie sama dioda światłoczuła, tylko otoczenie: optyka, obudowa, wzmacniacz i źródło światła. To właśnie tutaj początkujący najczęściej tracą czułość albo stabilność, choć na papierze wszystko wygląda poprawnie.
- Brak wzmacniacza wejściowego - bez TIA sygnał bywa zbyt mały, by był użyteczny.
- Złe dopasowanie do widma - sensor może dobrze widzieć podczerwień, ale słabiej reagować na światło widzialne, albo odwrotnie.
- Za duża powierzchnia w zbyt szybkim układzie - daje więcej światła, ale też większą pojemność i wolniejszą odpowiedź.
- Ignorowanie ciemnego prądu - szczególnie groźne przy słabych sygnałach i wysokiej temperaturze.
- Brak ekranowania od światła bocznego - przypadkowe odbicia potrafią fałszować wynik bardziej, niż się wydaje.
- Przekraczanie napięcia z datasheetu - wyższa polaryzacja nie rozwiązuje wszystkiego i może pogorszyć stabilność pracy.
Jeśli miałbym wskazać jeden praktyczny błąd numer jeden, to byłaby to próba traktowania czujnika światła jak zwykłego elementu „podłącz i działa”. W rzeczywistości o sukcesie decyduje cały tor: geometria, elektronika i sposób, w jaki światło trafia do sensora. To dlatego w dobrze zrobionym projekcie wynik jest powtarzalny, a w źle zrobionym nawet bardzo dobry komponent daje przeciętny efekt.
Co naprawdę robi różnicę w projektach z czujnikiem światła
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: najpierw dopasuj zakres widma i szybkość, dopiero potem walcz o czułość katalogową. W projektach związanych z energią, automatyką i pomiarem światła taki porządek zwykle oszczędza najwięcej czasu.
- Do prostych czujników wybieraj rozwiązania o niskim ciemnym prądzie i czytelnym sygnale wyjściowym.
- Do szybkich impulsów lepsze będą konstrukcje PIN lub inne detektory o małej pojemności złącza.
- Do bardzo słabych sygnałów rozważ układ z większą czułością lub dodatkowym wzmocnieniem, ale licz się z większym szumem.
- W systemach PV traktuj czujnik jako element pomiarowy i sterujący, nie jako zamiennik ogniwa.
W praktyce właśnie takie podejście daje najlepszy efekt: mniej przypadkowych decyzji, mniej poprawiania płytki i więcej pewności, że układ będzie działał tak samo w laboratorium, w terenie i przy zmiennej pogodzie.
