Poprawne podłączenie kondensatora decyduje nie tylko o działaniu układu, ale też o tym, czy element przetrwa pierwsze uruchomienie. W praktyce pytanie, jak podłączyć kondensator, sprowadza się do trzech decyzji: jaki to typ, czy ma biegunowość i gdzie dokładnie wpiąć go w obwód. Poniżej rozpisuję to tak, żeby dało się przejść od teorii do bezpiecznej praktyki w elektronice, zasilaczach i prostych układach spotykanych także w technice związanej z energią.
Najważniejsze zasady, zanim podepniesz kondensator
- Najpierw sprawdź typ elementu, bo kondensator elektrolityczny podłącza się inaczej niż foliowy czy ceramiczny.
- Biegunowość ma znaczenie w kondensatorach spolaryzowanych: plus i minus muszą trafić we właściwe miejsca.
- Nie kieruj się tylko pojemnością - równie ważne są napięcie znamionowe, ESR i dopuszczalny rodzaj pracy.
- W połączeniu równoległym pojemności się sumują, a w szeregowym rośnie dopuszczalne napięcie kosztem mniejszej pojemności.
- Przed dotknięciem układu rozładuj kondensator i nie zakładaj, że po wyłączeniu zasilania jest pusty.
- W instalacjach sieciowych i falownikach nie eksperymentuj na czuja - tam liczy się dokumentacja i margines bezpieczeństwa.
Co robi kondensator po wpięciu do układu
Kondensator magazynuje ładunek elektryczny i oddaje go wtedy, gdy obwód tego potrzebuje. Dzięki temu może wygładzać tętnienia w zasilaczu, odsprzęgać zakłócenia przy układach cyfrowych, przenosić sygnał zmienny, a w niektórych silnikach pomagać przy rozruchu. To dlatego ten sam element w jednym miejscu działa jak „poduszka” dla napięcia, a w innym jest częścią filtra albo układu czasowego.
Ja zaczynam zawsze od pytania nie „jaki kondensator mam pod ręką”, tylko „co ma zrobić w tym konkretnym miejscu”. Jeśli ma stabilizować zasilanie, liczy się niska impedancja i odpowiedni ESR. Jeśli ma pracować w obwodzie AC, trzeba sprawdzić, czy jest do tego przeznaczony. Jeśli ma współpracować z silnikiem, decydują także warunki rozruchu i sposób sterowania. To nastawienie oszczędza najwięcej błędów już na starcie.
Gdy rozumiesz jego rolę w obwodzie, łatwiej ocenić, jaki typ wybrać i w jaki sposób go wpiąć.
Jak rozpoznać typ kondensatora przed podłączeniem
Nie każdy kondensator wolno traktować tak samo. W praktyce najważniejszy podział dotyczy tego, czy element ma biegunowość, oraz tego, czy nadaje się do pracy z prądem zmiennym. Poniższa tabela porządkuje najczęstsze przypadki.
| Typ kondensatora | Biegunowość | Typowe zastosowanie | Co sprawdzić przed wpięciem |
|---|---|---|---|
| Ceramiczny | Brak | Odsprzęganie, filtracja zakłóceń, szybkie impulsy | Najczęściej można wpiąć w dowolną stronę, ale pilnuj napięcia i temperatury pracy. |
| Foliowy | Brak | Filtry, układy AC, audio, precyzyjne aplikacje | Dobry wybór, gdy kierunek podłączenia nie może zmieniać działania elementu. |

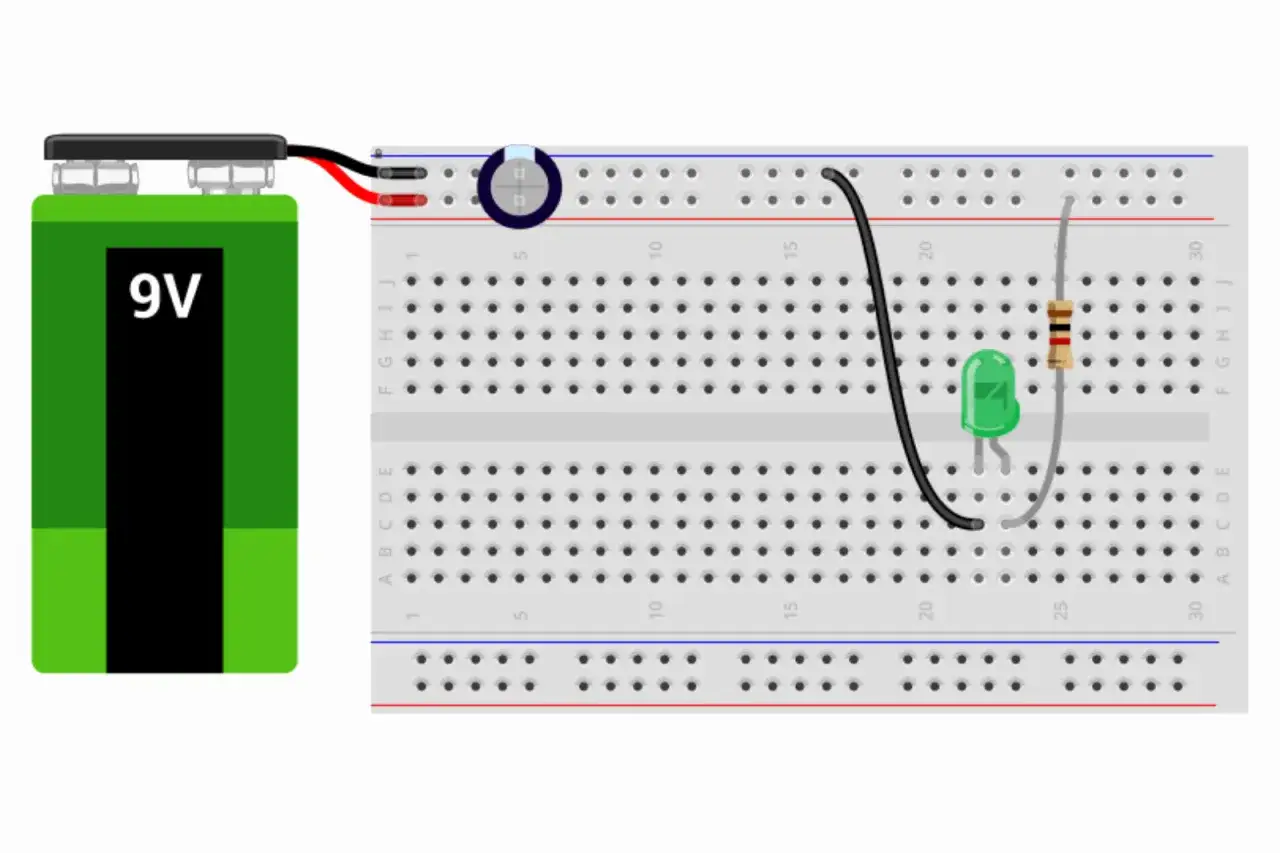

| Elektrolityczny aluminiowy | Tak | Zasilacze, wygładzanie tętnień, magazyn energii | Plus i minus muszą się zgadzać; odwrotna polaryzacja grozi uszkodzeniem. |
| Tantalowy | Tak | Układy o małej powierzchni, elektronika precyzyjna | Wymaga szczególnej ostrożności, bo źle znosi błędy polaryzacji i przeciążenie. |
| Bipolarny elektrolityczny | Brak | Audio, niektóre układy AC | To wyjątek od reguły: wygląda jak elektrolit, ale nie wymaga stałej polaryzacji. |
Najprostsza zasada brzmi tak: jeśli na obudowie są oznaczenia plusa, minusa albo pasek wskazujący biegun ujemny, traktuj element jak spolaryzowany. W kondensatorach elektrolitycznych i tantalowych nie wolno zgadywać. Warto też pamiętać, że sam nadruk pojemności nie wystarcza - przy pracy z wyższym napięciem liczy się jeszcze zapas napięciowy i dopuszczalny rodzaj obciążenia. To prowadzi już do praktycznego wpięcia elementu w obwód.
Jak wpiąć kondensator krok po kroku
Najbezpieczniej działać według stałej kolejności. Wtedy nie mieszają się kwestie mechaniczne, elektryczne i bezpieczeństwo przy rozładowaniu.
- Odłącz zasilanie i upewnij się, że układ nie pracuje. W obwodach o większej energii rozładuj kondensator przez rezystor, a nie zwarciem śrubokrętem.
- Odczytaj oznaczenia na obudowie i w dokumentacji. Szukaj pojemności, napięcia znamionowego, temperatury pracy, polaryzacji oraz ewentualnego oznaczenia typu pracy, np. do AC albo do filtracji impulsowej.
- Ustal miejsce wpięcia. Kondensator odsprzęgający zwykle trafia równolegle do zasilania i możliwie blisko odbiornika. Kondensator filtrujący także pracuje równolegle, ale jego zadanie jest inne: ma wygładzać tętnienia napięcia.
- Nie skracaj zapasu napięcia do zera. W praktyce dobrze zostawić co najmniej 20-30% marginesu względem napięcia pracy. Dla układów 12 V często sensowny jest kondensator 25 V, a dla 24 V zwykle 35 V lub 50 V, zależnie od warunków pracy.
- Zachowaj krótkie połączenia. Im krótsze przewody i im bliżej punktu poboru, tym mniejsze zakłócenia i mniejsze ryzyko niepożądanej indukcyjności przewodów.
- Sprawdź temperaturę i zachowanie układu po starcie. Kondensator, który szybko się grzeje albo brzęczy, zwykle jest źle dobrany, źle wpięty albo pracuje za ciężko.
W prostych zasilaniach niskonapięciowych to zwykle wystarcza. W bardziej wymagających układach zwracam jeszcze uwagę na ESR, czyli wewnętrzną rezystancję szeregową elementu. Im niższa, tym lepiej kondensator radzi sobie z prądem tętnień, ale w każdej aplikacji trzeba patrzeć na kartę katalogową, a nie na samą pojemność. Następny krok to wybór między połączeniem szeregowym i równoległym.
Kiedy łączyć kondensatory szeregowo, a kiedy równolegle
To jedno z miejsc, w których łatwo popełnić kosztowny błąd. Pojemności zachowują się tu inaczej niż opory, więc intuicja z innych elementów bywa myląca.
| Połączenie | Co dzieje się z pojemnością | Co dzieje się z napięciem | Kiedy ma sens |
|---|---|---|---|
| Równoległe | Pojemności się sumują | Dopuszczalne napięcie całego zestawu nie rośnie automatycznie | Gdy chcesz zwiększyć pojemność i poprawić filtrację tętnień. |
| Szeregowe | Całkowita pojemność maleje | Dopuszczalne napięcie zestawu może wzrosnąć | Gdy potrzebujesz wyższego napięcia pracy niż daje pojedynczy element. |
Praktyczny wniosek jest prosty: równolegle zwiększasz pojemność, szeregowo zwiększasz margines napięciowy, ale tylko wtedy, gdy cały układ jest do tego przygotowany. Jeśli zestaw ma pracować długo i pewnie, trzeba jeszcze uwzględnić tolerancję elementów oraz ich starzenie. I właśnie tu zaczynają się najczęstsze awarie.
Najczęstsze błędy, które kończą się awarią
Większość problemów nie wynika z „wadliwego kondensatora”, tylko z błędnego doboru albo wpięcia. Z doświadczenia powtarzają się te same scenariusze:
- Odwrotna polaryzacja w kondensatorze elektrolitycznym lub tantalowym. To najkrótsza droga do uszkodzenia elementu.
- Zbyt niskie napięcie znamionowe. Kondensator może działać chwilę poprawnie, a potem zacząć się grzać, puchnąć albo tracić parametry.
- Użycie elementu AC w obwodzie DC albo odwrotnie bez sprawdzenia przeznaczenia. Kondensator do pracy w sieci ma inne wymagania niż element do filtracji napięcia stałego.
- Ignorowanie ESR i prądu tętnień. W zasilaczach impulsowych i falownikach ten parametr bywa równie ważny jak sama pojemność.
- Zbyt długie przewody, które dokładane są „na szybko”. W praktyce podnoszą indukcyjność i pogarszają działanie filtra.
- Brak rozładowania przed serwisem. To szczególnie niebezpieczne przy większych pojemnościach i wyższych napięciach.
Dlaczego w instalacjach PV i napędach trzeba podchodzić do tego ostrożniej
W urządzeniach związanych z energią, falownikami i napędami temat kondensatorów staje się bardziej wrażliwy. W instalacjach fotowoltaicznych spotkasz je w filtrach, obwodach pomocniczych i w samych falownikach, gdzie pracują przy wyższych napięciach i dużych tętnieniach. W takich miejscach nie wolno traktować kondensatora jak uniwersalnej części „na wszelki wypadek”.
| Obszar zastosowania | Co robi kondensator | Na co zwracam uwagę |
|---|---|---|
| Falownik PV | Wygładza napięcie i pomaga filtrować zakłócenia | Napięcie pracy, temperatura, ESR i zgodność z dokumentacją producenta |

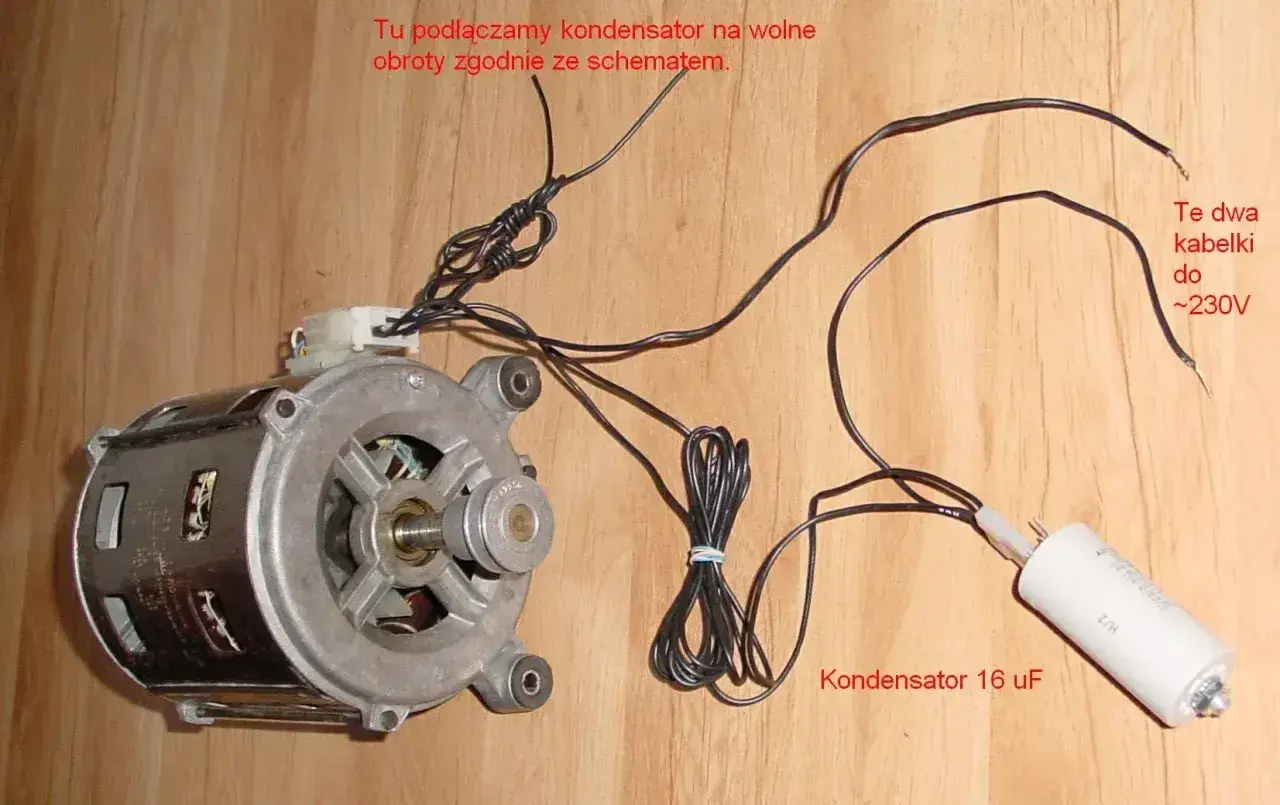

| Silnik jednofazowy | Pomaga przy rozruchu lub pracy ciągłej uzwojenia pomocniczego | Właściwa pojemność, typ start/run oraz sposób podłączenia zgodny ze schematem |
| Układ zasilania DC | Stabilizuje napięcie i ogranicza spadki przy skokach obciążenia | Prąd tętnień, zapas napięcia i krótkie połączenia |
W praktyce najważniejsza zasada brzmi: jeśli kondensator pracuje blisko sieci, wysokiego napięcia DC albo w obwodzie napędu, nie dobieraj go wyłącznie „po wyglądzie” lub pojemności. Tu często wchodzi w grę zjawisko prądów udarowych, nagrzewanie przy tętnieniach i napięcie, które po odłączeniu zasilania potrafi utrzymywać się jeszcze przez dłuższy czas. Dlatego w takich układach serwis i modyfikacje robi się według dokumentacji, a nie intuicji.
To prowadzi do ostatniego kroku: krótkiej listy kontrolnej, którą dobrze mieć w głowie przed zamknięciem obudowy.
Co sprawdzić przed pierwszym uruchomieniem układu
- Typ kondensatora pasuje do zastosowania: AC, DC, filtracja, rozruch silnika albo układ impulsowy.
- Biegunowość jest poprawna, jeśli element jest spolaryzowany.
- Napięcie znamionowe zostawia sensowny zapas względem rzeczywistej pracy układu.
- Miejsce wpięcia odpowiada funkcji, którą kondensator ma pełnić.
- Połączenia są krótkie i pewne, bez luźnych przewodów i słabych styków.
- Układ został rozładowany, zanim zaczęto go dotykać lub mierzyć.
Jeżeli po starcie coś się grzeje, słychać brzęczenie albo napięcie zachowuje się niestabilnie, zatrzymuję test i wracam do doboru elementu oraz schematu połączeń. W elektronice kondensator rzadko jest „dodatkiem” do obwodu; zwykle jest częścią tego, co decyduje o stabilności, sprawności i bezpieczeństwie działania. Właśnie dlatego tak ważne jest, żeby podłączać go świadomie, a nie na zasadzie prób i błędów.
