Tranzystor unipolarny to element, który steruje przepływem prądu napięciem podanym na bramkę, dlatego świetnie sprawdza się w układach, w których liczą się szybkie przełączanie i małe straty. W praktyce trafia do przetwornic, regulatorów ładowania, zabezpieczeń przed odwrotną polaryzacją i wielu innych bloków zasilania, więc warto rozumieć nie tylko definicję, ale też sposób pracy, odmiany oraz najważniejsze parametry z noty katalogowej. Poniżej rozkładam temat na części bez technicznego żargonu, ale też bez upraszczania ponad potrzebę.
Najważniejsze rzeczy, które warto wiedzieć od razu
- FET steruje przewodzeniem napięciem na bramce, a nie dużym prądem sterującym.
- W praktyce najważniejsze są: typ kanału, RDS(on), ładunek bramki i odporność termiczna.
- VGS(th) nie oznacza pełnego włączenia elementu, tylko moment rozpoczęcia tworzenia kanału.
- W układach zasilania i PV liczy się nie tylko sam element, ale też driver bramki, PCB i chłodzenie.
- Najczęstsze błędy wynikają z ignorowania pojemności pasożytniczych i przepięć przy przełączaniu.

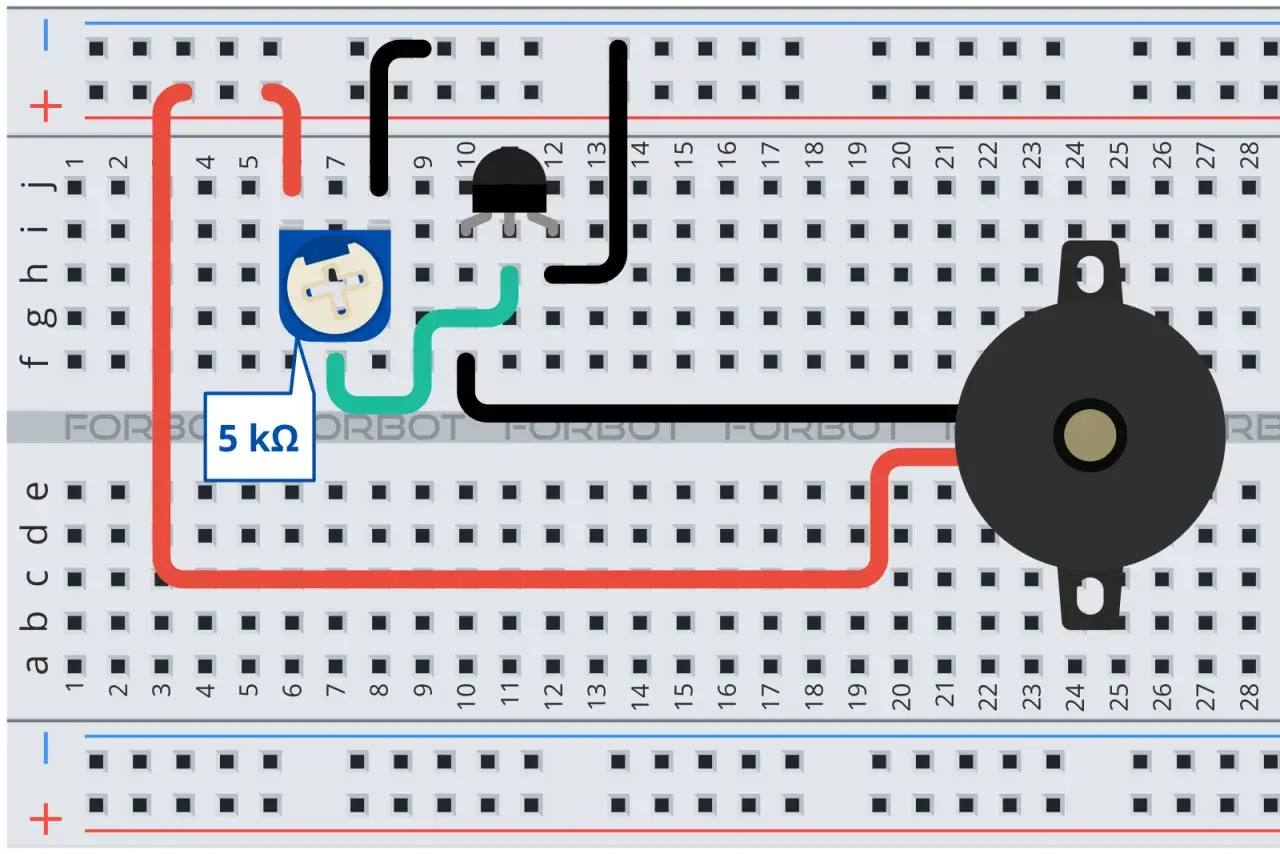

Czym jest tranzystor polowy i dlaczego steruje się go napięciem
W uproszczeniu tranzystor unipolarny przewodzi dzięki jednemu dominującemu typowi nośników ładunku, dlatego różni się od bipolarnych odpowiedników, które opierają się na pracy obu typów nośników. Ja najczęściej tłumaczę to tak: bramka nie „pcha” prądu przez element, tylko zmienia warunki w kanale przewodzącym. To dlatego FET ma bardzo dużą impedancję wejściową i tak chętnie trafia do układów, w których sygnał sterujący ma być słaby, a obciążenie mocniejsze.
Najważniejsze zaciski to źródło, dren i bramka. Prąd płynie między źródłem a drenem, a bramka ustala, jak szeroki i jak dobrze przewodzący jest kanał. Taki sposób pracy daje dużą wygodę projektową, ale wymaga też poprawnego doboru napięć sterujących i zrozumienia, że „włączenie” nie zawsze oznacza to samo w każdej rodzinie elementów. Żeby zobaczyć, skąd biorą się te różnice, trzeba wejść w sam mechanizm przewodzenia.

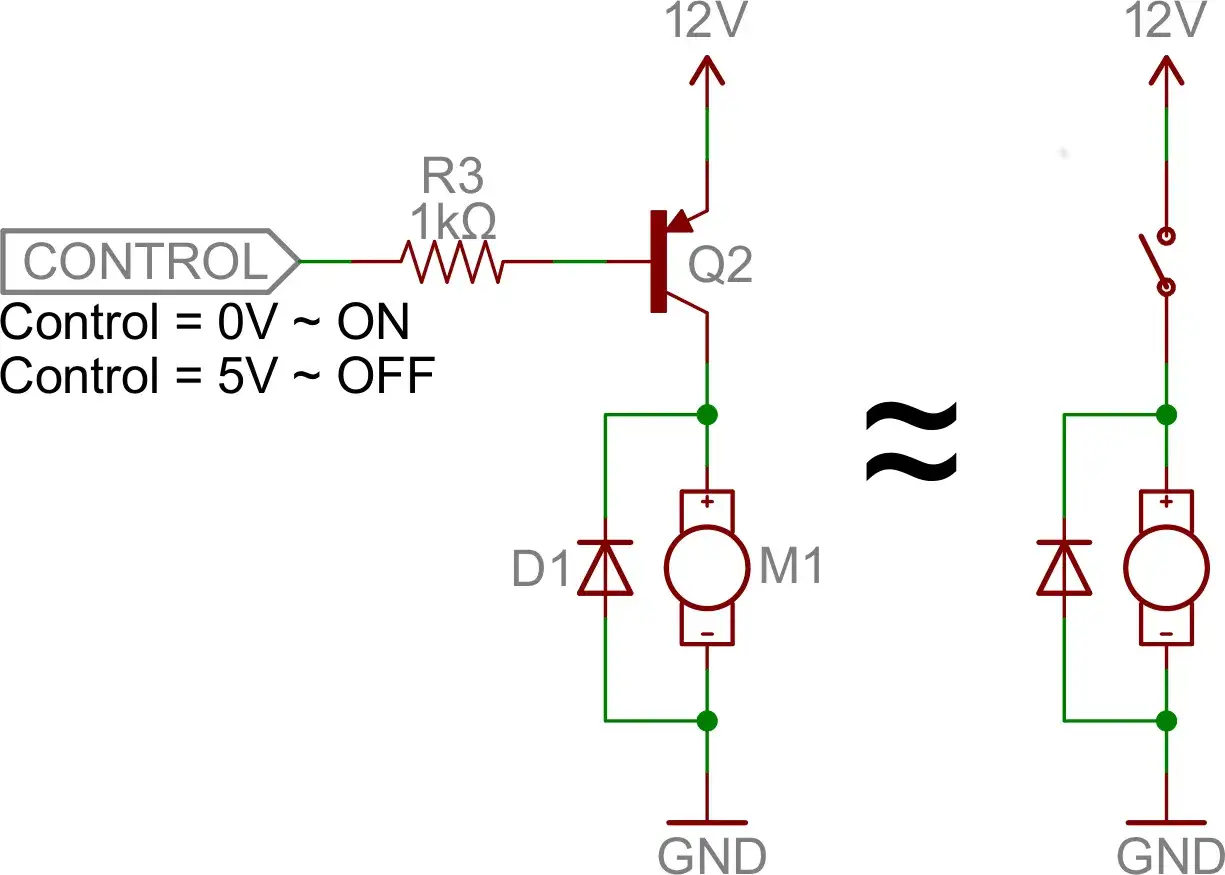

Jak działa kanał, bramka i dren
W tranzystorze polowym napięcie między bramką a źródłem wytwarza pole elektryczne, które zmienia przewodność kanału. W n-kanale dodatnie napięcie na bramce „przyciąga” nośniki do obszaru przewodzącego i ułatwia przepływ prądu między źródłem a drenem. W p-kanale sytuacja jest odwrócona. Mechanizm jest więc sterowany napięciem, a nie prądem sterującym, co odróżnia ten element od klasycznego BJT.
Co dzieje się w kanale
W JFET kanał istnieje już fizycznie, a bramka pracuje zwykle w polaryzacji zaporowej. Im mocniej ją spolaryzujesz, tym bardziej zwężasz kanał i tym mniejszy jest prąd drenu. W MOSFET-cie częściej spotkasz wariant wzbogacany, w którym przewodzący kanał tworzy się dopiero po przekroczeniu odpowiedniego napięcia bramka-źródło. To ważne rozróżnienie, bo od niego zależy sposób sterowania i zachowanie układu przy przełączaniu.
Przeczytaj również: Cewka Tesli - Jak działa i czy jest bezpieczna?
Dlaczego bramka prawie nie pobiera prądu
Bramka jest odseparowana od kanału warstwą izolacyjną albo pracuje na złączu spolaryzowanym zaporowo, więc prąd wejściowy jest bardzo mały. W praktyce oznacza to łatwiejsze sterowanie z logiki cyfrowej lub z drivera, ale nie oznacza to braku problemów. Trzeba ładować i rozładowywać pojemność bramki, więc przy szybszym przełączaniu liczy się nie tylko napięcie sterujące, ale też wydajność drivera. Właśnie tu zaczynają się różnice między odmianami FET-ów.Jakie odmiany spotkasz najczęściej
W praktyce najczęściej spotkasz JFET-y i MOSFET-y, a w tych drugich dodatkowo wersje n- i p-kanałowe. Dla czytelnika ważniejsze od samej nazwy jest to, jak element zachowuje się przy sterowaniu, jakie ma straty i czy nadaje się do szybkiego przełączania w układzie mocy.
| Odmiana | Jak się ją steruje | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| JFET | Bramka w polaryzacji zaporowej zawęża kanał | Bardzo duża impedancja wejściowa i prosty model pracy | Mniejsza popularność w nowoczesnych układach mocy | Wejścia analogowe, źródła prądowe, prostsze bloki sygnałowe |
| MOSFET n-kanałowy | Dodatnie napięcie bramka-źródło tworzy kanał | Niskie straty i bardzo dobra praca w przełączaniu | Wymaga poprawnego sterowania bramki | Przetwornice, inwertery, zabezpieczenia, sterowanie mocy |
| MOSFET p-kanałowy | Ujemne napięcie bramka-źródło tworzy kanał | Wygodny w prostszych układach high-side | Zwykle wyższe straty przewodzenia niż przy n-kanałowym | Proste układy ochronne i przełączanie na dodatniej szynie |
W notach katalogowych często pojawia się jeszcze podział na tryb wzbogacany i zubożany. W zastosowaniach mocy dominują elementy wzbogacane, bo są wygodniejsze i bezpieczniejsze projektowo. To naturalnie prowadzi do parametrów, które naprawdę decydują o wyborze.
Jak czytać parametry z noty katalogowej
Jeżeli mam wskazać jedną rzecz, na którą początkujący patrzą zbyt pobieżnie, to jest nią notacja katalogowa. Sam symbol elementu mówi niewiele. O jakości projektu przesądza dopiero to, jak dane parametry zachowują się przy realnym obciążeniu, temperaturze i częstotliwości przełączania.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| VDS | Maksymalne napięcie dren-źródło | Potrzebujesz zapasu na przepięcia, nie tylko na napięcie nominalne układu |
| VGS | Dopuszczalne napięcie bramka-źródło | Łatwo je przekroczyć przy złym driverze lub zakłóceniach |
| VGS(th) | Napięcie progowe, przy którym kanał zaczyna się tworzyć | To nie jest pełne włączenie, tylko początek przewodzenia |
| RDS(on) | Rezystancja kanału w stanie włączenia | Przekłada się bezpośrednio na straty i nagrzewanie, a w danych podaje się ją zwykle w omach lub miliomach |
| Qg | Ładunek bramki | Im większy, tym mocniejszego drivera potrzebujesz i tym trudniejsze szybkie przełączanie |
| SOA | Safe Operating Area, czyli bezpieczny obszar pracy | Pomaga ocenić, czy element przetrwa przeciążenie i jakie ma ograniczenia dynamiczne |
| RθJA / RθJC | Rezystancja termiczna złącze-otoczenie lub złącze-obudowa | Decyduje o tym, jak szybko ciepło ucieka z elementu |
W praktyce patrzę najpierw na trzy rzeczy: dopuszczalne napięcie, RDS(on) przy rzeczywistym napięciu sterującym oraz ładunek bramki. To zestaw, który najczęściej pokazuje, czy element będzie działał sprawnie, czy tylko „na papierze”. W układach zasilania, a zwłaszcza w systemach fotowoltaicznych, takie podejście oszczędza sporo rozczarowań. Skoro już wiadomo, co mierzyć, warto zobaczyć, gdzie ten typ elementu daje największą korzyść.
Gdzie sprawdza się w elektronice i fotowoltaice
W układach zasilania ten element pracuje zwykle jako przełącznik, nie jako klasyczny wzmacniacz. To właśnie dlatego tak dobrze pasuje do przetwornic DC-DC, regulatorów ładowania, sterowania silnikami, zabezpieczeń przed odwrotną polaryzacją i sekcji zasilania w inwerterach. W praktyce to jeden z tych komponentów, które mają bezpośredni wpływ na sprawność całego toru energii.
W fotowoltaice zwracam uwagę szczególnie na trzy miejsca. Po pierwsze, na regulator ładowania, gdzie liczy się sprawność przy częściowym obciążeniu. Po drugie, na blok ochrony akumulatora, gdzie istotny jest spadek napięcia i odporność na przepływ wsteczny. Po trzecie, na szybkie przetwornice i inwertery, gdzie każdy dodatkowy miliom oporu i każdy nadmiarowy ładunek bramki potrafi przełożyć się na temperaturę oraz straty energii. Właśnie dlatego w systemach PV sam typ elementu nie wystarcza; liczy się całe otoczenie układu.
W nowoczesnej elektronice mocy taki element pojawia się więc nie dlatego, że jest modny, tylko dlatego, że daje bardzo konkretną przewagę: wysoką sprawność, szybkie przełączanie i dobrą skalowalność. Żeby jednak ta przewaga nie zniknęła w praktyce, trzeba unikać kilku typowych błędów.
Najczęstsze błędy i ograniczenia w praktyce
- Traktowanie napięcia progowego jako pełnego włączenia. VGS(th) mówi tylko, kiedy kanał zaczyna się tworzyć.
- Zawieszenie bramki w powietrzu. Niewysterowana bramka zbiera zakłócenia i potrafi przypadkowo otworzyć element.
- Ignorowanie pojemności pasożytniczych. Przy dużym dv/dt bramka może dostać niechciany impuls i włączyć tranzystor wtedy, kiedy nie powinna.
- Pomijanie diody pasożytniczej i przepływu wstecznego. W układach z energią zwrotną to bywa krytyczne.
- Dobór bez zapasu napięciowego. Przepięcia w przetwornicy lub przy obciążeniu indukcyjnym potrafią uszkodzić element szybciej niż przeciążenie statyczne.
- Patrzenie tylko na RDS(on). W układach szybkich równie ważne jest Qg i sprawność drivera bramki.
- Bagatelizowanie termiki. Niska rezystancja nie pomaga, jeśli element nie oddaje ciepła do płytki lub radiatora.
W praktyce największe problemy nie biorą się z samej zasady działania, tylko z tego, że układ wokół elementu jest zaprojektowany zbyt „na styk”. Z tego powodu przy doborze warto przejść od parametrów elektrycznych do całego projektu połączeń.
Jak dobrać element do konkretnego układu
- Ustal napięcie pracy i możliwe przepięcia w realnym obwodzie, nie tylko w warunkach nominalnych.
- Wybierz n- lub p-kanał zależnie od miejsca w układzie. Gdy zależy Ci na sprawności, n-kanał często daje lepszy wynik, ale może wymagać bardziej dopracowanego sterowania.
- Sprawdź RDS(on) przy rzeczywistym napięciu bramki. W notach katalogowych to ważniejsze niż wartość podana „bez kontekstu”.
- Porównaj Qg z wydajnością drivera. Jeśli driver jest za słaby, element będzie przełączał się wolno i tracił więcej energii.
- Zweryfikuj obudowę, ścieżki na PCB i chłodzenie. Czasem różnica między dobrym a słabym projektem leży nie w krzemie, tylko w odprowadzeniu ciepła.
- Jeśli obciążenie jest indukcyjne, sprawdź także zachowanie przy dV/dt, działanie diody pasożytniczej i bezpieczny obszar pracy.
Ja przy projektach z zasilaniem patrzę przede wszystkim na bilans strat: niewielki spadek przewodzenia, rozsądne ładowanie bramki i temperaturę obudowy. Jeśli któryś z tych trzech punktów jest słaby, element będzie działał na papierze, ale niekoniecznie dobrze w realnym układzie. To prowadzi do ostatniej, bardzo praktycznej rzeczy, którą naprawdę warto zapamiętać.
Co zostaje z tego w praktyce przy projektach zasilania
Największą różnicę robi nie sama nazwa elementu, tylko to, jak jest sterowany i chłodzony. W układach PV i innych aplikacjach energooszczędnych najbardziej opłaca się patrzeć na straty przewodzenia, ładunek bramki i margines napięciowy jednocześnie, bo dopiero ten zestaw pokazuje realną sprawność.
Jeżeli chcesz zapamiętać tylko jedną rzecz, nie utożsamiaj napięcia progowego z pełnym otwarciem kanału. Druga rzecz jest równie ważna: w układach mocy driver bramki i termika bywają tak samo istotne jak sam element półprzewodnikowy. Gdy te trzy obszary są dobrze dopasowane, FET staje się bardzo pewnym i ekonomicznym rozwiązaniem.
W dobrze zaprojektowanym torze zasilania taki element pracuje chłodno, przełącza się pewnie i nie wymaga nadmiarowo skomplikowanego sterowania. To właśnie ten zestaw cech sprawia, że jest tak użyteczny w elektronice zasilającej, od prostych bloków ochronnych po bardziej wymagające układy fotowoltaiczne.
