Przekaźnik 4-pinowy wydaje się prosty, ale w praktyce najwięcej problemów bierze się z pomylenia styków, zbyt słabego zabezpieczenia albo błędnego założenia, że każdy egzemplarz działa identycznie. Poniżej pokazuję, jak podłączyć przekaźnik 4 pinowy w sposób bezpieczny i czytelny: od rozpoznania pinów, przez sam schemat połączeń, aż po dobór bezpiecznika i typowe błędy, które później kosztują czas i sprzęt.
Najpierw rozpoznaj piny, potem podłącz zasilanie przez bezpiecznik
- 30 to wejście zasilania, a 87 to wyjście na odbiornik.
- 85 i 86 tworzą cewkę, czyli część sterującą przekaźnika.
- W klasycznym 4-pinowym układzie styk roboczy jest zwykle normalnie otwarty i zamyka się po podaniu napięcia na cewkę.
- Jeśli na obudowie jest dioda lub oznaczenie polaryzacji, nie wolno podłączać cewki „na odwrót”.
- Bezpiecznik powinien chronić przewód i odbiornik, a nie sam przekaźnik.
- Jeśli widzisz wyjście 87a, to nie jest już typowy przekaźnik 4-pinowy, tylko wersja 5-pinowa.
Jak czytać oznaczenia 30, 85, 86 i 87
Ja zawsze zaczynam od obudowy albo nadruku na przekaźniku, bo właśnie tam producent zwykle pokazuje najważniejszą rzecz: który pin jest wspólny, który prowadzi do odbiornika, a który zasila cewkę. W standardowym przekaźniku 4-pinowym 30 jest stykiem wspólnym, 87 wyjściem po załączeniu, a 85 i 86 to dwa końce cewki. Gdy cewka dostaje napięcie, przekaźnik „klika” i łączy 30 z 87.
| Pin | Rola | Typowe podłączenie | Na co uważać |
|---|---|---|---|
| 30 | Styk wspólny | Zasilanie z akumulatora, zasilacza lub szyny plusowej, zwykle przez bezpiecznik | To nie jest wyjście do cewki |
| 87 | Styk roboczy NO | Wyjście do odbiornika | Prąd płynie dopiero po wzbudzeniu cewki |
| 85 | Jeden biegun cewki | Najczęściej masa albo przewód sterujący | Przy diodzie polaryzacja może być obowiązkowa |
| 86 | Drugi biegun cewki | Najczęściej plus z przycisku, sterownika lub modułu | Nie zamieniaj z 85, jeśli na obudowie zaznaczono + i - |
W praktyce spotkasz dwa warianty sterowania cewką. W pierwszym sterownik podaje plus, więc 85 idzie na masę, a 86 na sygnał sterujący. W drugim sterownik podaje masę, więc zasilanie cewki trafia na 86, a 85 staje się wejściem sterującym. To drobna różnica, ale właśnie ona odróżnia poprawny montaż od układu, który działa tylko „czasem”.
Jeśli na obudowie widzisz symbol diody gaszącej, traktuję cewkę jako spolaryzowaną. Wtedy zamiana przewodów potrafi unieruchomić przekaźnik albo uszkodzić element zabezpieczający. Przy przekaźnikach bez diody polaryzacja zwykle nie ma znaczenia, ale i tak nie zakładam tego w ciemno, tylko sprawdzam schemat producenta.
Jak podłączyć go krok po kroku
Najprostszy układ to osobny tor mocy i osobny tor sterowania. Tę logikę warto zachować nawet w małych instalacjach, bo dzięki temu łatwiej później szukać usterek i bezpieczniej prowadzić przewody. W mojej praktyce to właśnie porządek połączeń najbardziej ogranicza przypadkowe zwarcia i pomyłki.
- Odłącz zasilanie i upewnij się, że obwód jest beznapięciowy.
- Podłącz 30 do źródła zasilania, najlepiej przez bezpiecznik umieszczony możliwie blisko plusa.
- Podłącz 87 do przewodu prowadzącego do odbiornika.
- Drugi przewód odbiornika podłącz do masy albo minusa zasilania, zależnie od typu układu.
- Podłącz cewkę: jeden pin do masy, drugi do przycisku, sterownika lub sygnału z modułu.
- Sprawdź reakcję przekaźnika przy niskim obciążeniu, zanim podasz pełny prąd na odbiornik.
Dobrą praktyką jest też sprawdzenie, czy odbiornik nie wymaga dodatkowego tłumienia przepięć. Silnik, pompa albo cewka potrafią przy wyłączaniu oddać impuls, który przyspiesza zużycie styków. Przy obciążeniach indukcyjnych warto więc myśleć nie tylko o samym załączeniu, ale również o tym, co dzieje się w chwili wyłączenia.
Dobierz bezpiecznik i przewody do realnego obciążenia
Przekaźnik nie jest zabezpieczeniem. On tylko przełącza obwód. Zabezpiecza natomiast bezpiecznik, a przewody muszą wytrzymać prąd, jaki faktycznie popłynie w układzie. To ważne zwłaszcza wtedy, gdy ktoś patrzy wyłącznie na napis na obudowie i zakłada, że skoro przekaźnik jest „30 A”, to można go obciążyć wszystkim do 30 A bez żadnych dodatkowych warunków.
W praktyce standardowe rodziny przekaźników występują w wersjach o różnych obciążalnościach, na przykład 20 A, 30 A albo 40 A, ale to zawsze zależy od konkretnego modelu, temperatury pracy i rodzaju obciążenia. Obciążenie rezystancyjne jest dla styków łagodniejsze niż silnik, pompa czy elektromagnes, bo te ostatnie mają prąd rozruchowy i generują większe przepięcia.
| Rodzaj obciążenia | Co to oznacza dla przekaźnika | Moja praktyczna uwaga |
|---|---|---|
| Odbiornik rezystancyjny | Najmniej problematyczny dla styków | Najłatwiej go przełączać, ale nadal trzeba pilnować bezpiecznika |
| Silnik, pompa, wentylator | Duży prąd rozruchowy i większe zużycie styków | Daj zapas, nie projektuj „na styk” |
| Cewka, zawór, elektromagnes | Ryzyko przepięcia przy wyłączaniu | Przyda się element gaszący lub przekaźnik z odpowiednią ochroną |
W układach pomocniczych, także tych związanych z energią i automatyką, bezpiecznik umieszczam jak najbliżej źródła zasilania. Dzięki temu przy zwarciu nie grzeje się cały odcinek przewodu. Z doświadczenia wiem też, że luźne konektory i zbyt cienkie przewody psują więcej instalacji niż sam przekaźnik. Jeśli połączenie ma przenosić większy prąd, złącza muszą być mechanicznie pewne, a przewód dobrany do obciążenia, nie do „teoretycznej” wygody montażu.

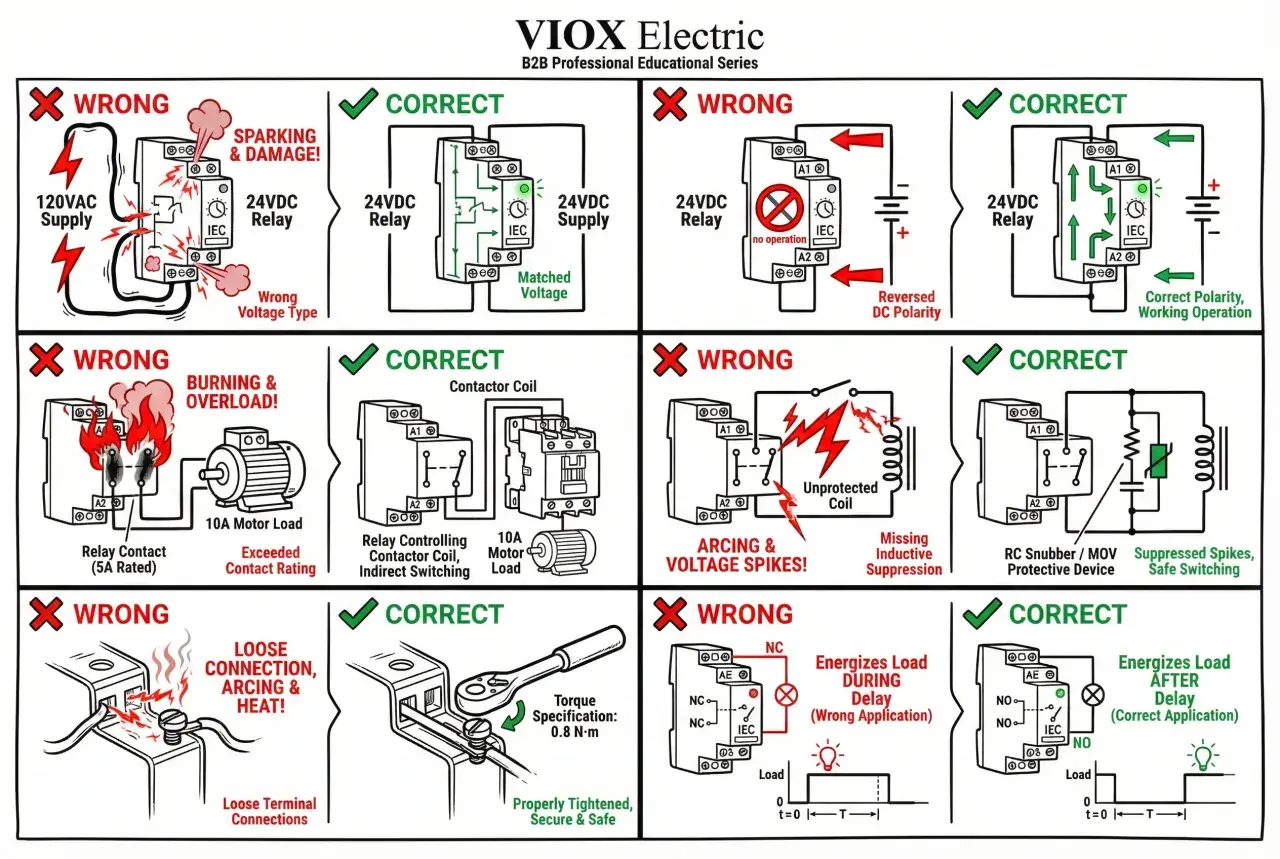

Najczęstsze błędy, które od razu psują układ
Najwięcej problemów widzę w kilku powtarzalnych miejscach. Dobra wiadomość jest taka, że da się je wyeliminować jeszcze przed pierwszym uruchomieniem. Wystarczy sprawdzić schemat, nie ufać kolorom przewodów i nie zakładać, że każdy przekaźnik ma taki sam układ wewnętrzny.
- Zamiana 30 z 87 - układ może działać, ale nie tak, jak powinien, a w skrajnym przypadku odbiornik dostaje zasilanie w złym momencie.
- Brak bezpiecznika - to najprostsza droga do przegrzania przewodów przy zwarciu.
- Pominięcie polaryzacji cewki - szczególnie groźne przy przekaźnikach z diodą lub innym tłumieniem przepięć.
- Założenie, że 4 piny to wszystko jedno - jeśli widzisz 87a, masz inną konfigurację niż klasyczny przekaźnik 4-pinowy.
- Za mały zapas na prąd rozruchowy - silnik, pompa lub wentylator potrafią przez chwilę pobierać wyraźnie więcej niż wynika z tabliczki znamionowej.
- Luz na konektorach - potrafi powodować grzanie, spadki napięcia i sporadyczne odpadanie styku.
Jeśli przekaźnik nie załącza się po podaniu sygnału, nie zaczynam od wymiany elementu. Najpierw mierzę napięcie na cewce, potem sprawdzam ciągłość przewodów, a dopiero na końcu sam przekaźnik. To banalne, ale oszczędza mnóstwo czasu, bo wiele „awarii przekaźnika” okazuje się zwykłym błędem w okablowaniu.
Gdzie taki przekaźnik sprawdza się najlepiej, a gdzie lepiej wybrać coś mocniejszego
W instalacjach samochodowych, warsztatowych i pomocniczych taki element jest bardzo użyteczny. Dobrze sprawdza się przy sterowaniu światłem roboczym, wentylatorem, małą pompą, sygnalizacją, dodatkowymi odbiornikami 12 V lub 24 V oraz prostą automatyką, która ma tylko włączać i wyłączać jeden tor. W systemach związanych z energią, w tym przy prostych rozwiązaniach wokół fotowoltaiki, bywa wygodny do sterowania osprzętem pomocniczym, ale nie traktuję go jako uniwersalnego „wyłącznika do wszystkiego”.
Właśnie tutaj warto zachować zdrowy rozsądek. Przekaźnik 4-pinowy nie jest zamiennikiem stycznika. Jeśli masz przełączać duże prądy stałe, odcinać główny tor akumulatora albo pracować w wymagającym środowisku z większymi obciążeniami, wybieram element przewidziany do takich warunków, a nie mały przekaźnik wtykowy. To samo dotyczy sytuacji, w których liczy się bardzo wysoka trwałość styków, odporność na łuk i pewność rozłączania przy dużym obciążeniu indukcyjnym.
Najkrócej mówiąc: do małych i średnich obwodów pomocniczych to rozwiązanie jest praktyczne, tanie i łatwe w montażu. Do torów głównych energia, bezpieczeństwo i żywotność wymuszają już inny typ aparatu.
Zanim podasz napięcie, sprawdź jeszcze te rzeczy
- Czy 30 dostaje zasilanie przez bezpiecznik.
- Czy 87 prowadzi dokładnie do tego odbiornika, który ma się załączać.
- Czy przewody 85 i 86 zgadzają się ze schematem nadrukowanym na obudowie.
- Czy nie ma wersji z diodą, która wymaga konkretnej polaryzacji cewki.
- Czy wszystkie konektory siedzą ciasno i nie wysuwają się pod lekkim pociągnięciem.
- Czy obciążenie nie przekracza realnej obciążalności przekaźnika i nie jest zbyt „ciężkie” przy starcie.
Jeśli podejdziesz do montażu w tej kolejności, układ zwykle działa od pierwszego uruchomienia. Ja zawsze zaczynam od schematu na obudowie, potem sprawdzam bezpiecznik i dopiero na końcu podaję pełne obciążenie. Przy przekaźnikach to najprostsza metoda, żeby uniknąć spalonych styków, mylących objawów i niepotrzebnego szukania błędu w całej instalacji.
