Niewielka dioda Zenera potrafi uprościć prosty stabilizator, ograniczyć skoki napięcia i ochronić czułe wejścia sterownika. W praktyce liczy się jednak nie tylko samo napięcie przebicia, ale też prąd pracy, moc strat i temperatura, bo od tego zależy, czy układ zadziała stabilnie, czy tylko pozornie. Poniżej wyjaśniam działanie elementu, pokazuję, jak go dobrać do prostych układów zasilania i kiedy lepiej sięgnąć po dokładniejszą alternatywę.
Najważniejsze fakty, które warto znać przed doborem elementu
- W polaryzacji wstecznej pracuje w przebiciu i utrzymuje napięcie blisko wartości znamionowej, ale nie idealnie.
- Do stabilnej pracy potrzebuje rezystora szeregowego i odpowiedniego prądu podtrzymania.
- Zbyt mały prąd pogarsza dokładność, a zbyt duży zwiększa straty mocy i ryzyko przegrzania.
- W pobliżu kilku woltów zachowanie temperaturowe bywa korzystniejsze niż przy skrajnie niskich napięciach, ale nadal wymaga sprawdzenia noty katalogowej.
- Do silnych impulsów lepszy jest TVS, a do większej dokładności często wygrywa układ referencyjny.
- W elektronice związanej z energią i fotowoltaiką sprawdza się głównie w części sterującej, a nie jako główna ochrona mocy.

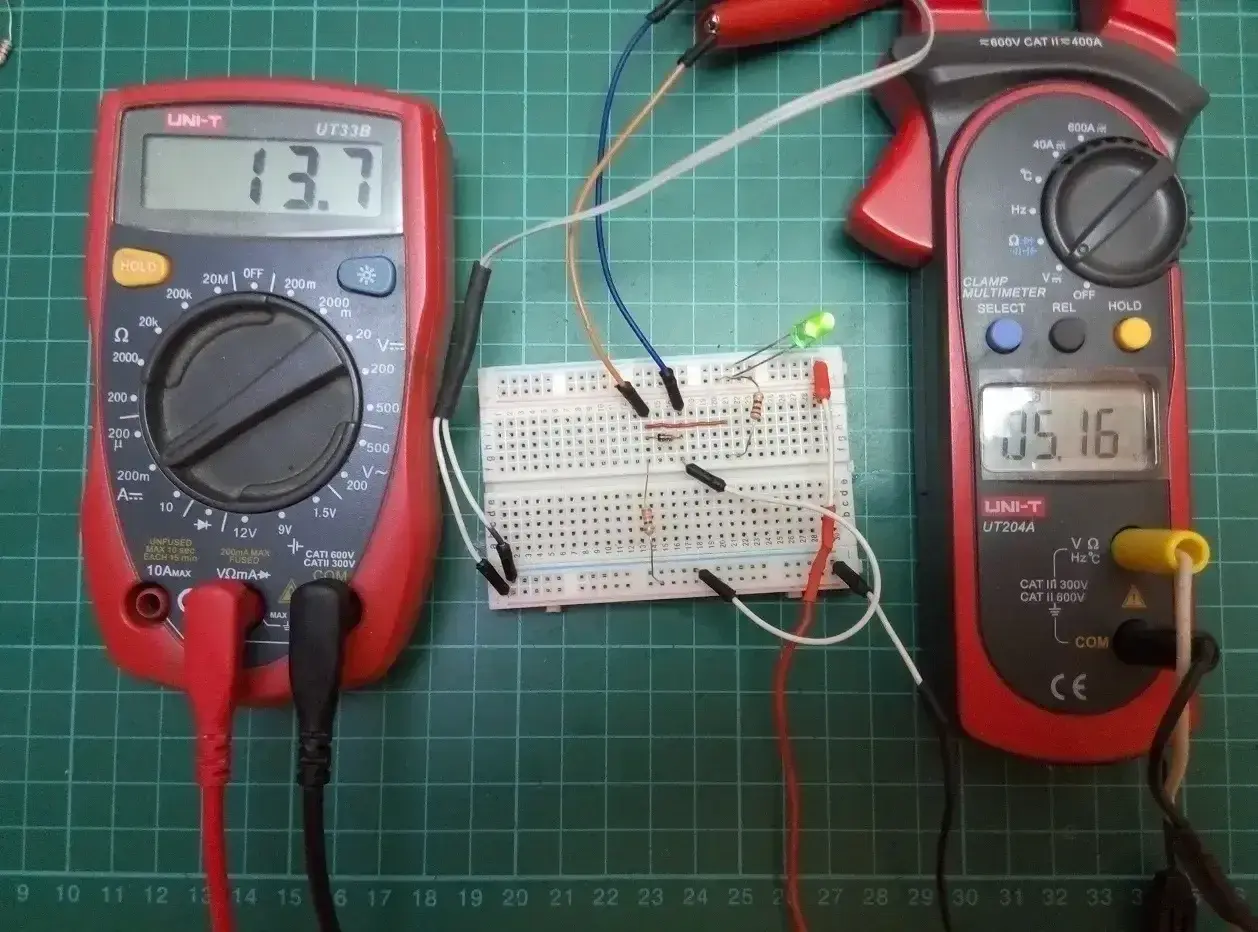

Jak działa dioda Zenera i kiedy przewodzi
W kierunku przewodzenia zachowuje się jak zwykła dioda krzemowa, więc przewodzi dopiero po osiągnięciu typowego spadku rzędu 0,6-0,8 V. Cała jej użyteczność ujawnia się w polaryzacji wstecznej: po przekroczeniu napięcia przebicia zaczyna przewodzić i utrzymuje napięcie w pobliżu wartości znamionowej. To właśnie dlatego można ją traktować jak prosty ogranicznik napięcia albo prymitywną referencję.
Nie jest to jednak idealny „sztywny” punkt odniesienia. Każdy egzemplarz ma skończoną impedancję dynamiczną, więc przy wzroście prądu napięcie lekko się zmienia. W praktyce oznacza to, że układ działa dobrze tylko w określonym zakresie obciążenia i prądu podtrzymania. Mechanizm przebicia też nie jest jeden: przy niższych napięciach dominuje przebicie tunelowe, a przy wyższych lawinowe. Oba zjawiska są normalne, o ile nie dopuści się do przegrzania struktury.
Jeśli rozumiesz ten mechanizm, łatwiej dobierzesz parametry z noty katalogowej i unikniesz układu, który wygląda poprawnie na schemacie, ale w praktyce nie trzyma napięcia. Dlatego następny krok to parametry, a nie sam symbol z obudowy.
Najważniejsze parametry, które decydują o doborze
Ja przy doborze zaczynam od kilku wartości, które naprawdę zmieniają działanie układu. Sama nominalna wartość napięcia mówi zaskakująco mało, jeśli nie sprawdzisz prądu testowego, mocy i wpływu temperatury. Właśnie na tym etapie najczęściej popełnia się błąd: bierze się „5,1 V” z założeniem, że to zawsze będzie 5,1 V, niezależnie od warunków.
| Parametr | Co oznacza | Na co zwracam uwagę w praktyce |
|---|---|---|
| Vz | Napięcie przebicia przy określonym prądzie testowym | To nie jest wartość „zawsze stała”; sprawdzam, przy jakim prądzie producent ją podaje. |
| Iz(min) | Minimalny prąd potrzebny do sensownej stabilizacji | Jeśli prąd spada poniżej tej granicy, napięcie zaczyna pływać i układ traci dokładność. |
| Zz | Impedancja dynamiczna w obszarze przebicia | Im mniejsza, tym lepsze tłumienie zmian napięcia przy zmianie prądu. |
| Pz(max) | Maksymalna moc strat | Muszę uwzględnić najgorszy przypadek i zostawić zapas, bo temperatura szybko robi różnicę. |
| IR | Prąd upływu wstecznego poza przebiciem | Ma znaczenie przy bardzo małych prądach i w precyzyjnych torach pomiarowych. |
| Współczynnik temperaturowy | Zmiana napięcia wraz z temperaturą | Poniżej około 4,7 V zwykle jest ujemny, a powyżej tej granicy dodatni, więc dobór zależy od warunków pracy. |
| Tolerancja | Rozrzut napięcia między egzemplarzami | W popularnych wersjach małosygnałowych bywa rzędu ±5%, więc do dokładnych układów to może być za dużo. |
Jeśli potrzebujesz większej precyzji, klasyczny element nie wygrywa z nowoczesną referencją shunt. W takich układach różnica między tolerancją rzędu kilku procent a dokładnością poniżej jednego procenta jest odczuwalna od razu, zwłaszcza przy niskich napięciach i małym poborze prądu.
Znając parametry, można już przejść z teorii do obliczeń. I to jest moment, w którym proste układy przestają być „na oko”, a zaczynają działać przewidywalnie.
Jak policzyć prosty stabilizator z rezystorem
Najprostszy układ to źródło napięcia, rezystor szeregowy i element pracujący w przebiciu równolegle z obciążeniem. Rezystor ogranicza prąd, a sam element przejmuje nadwyżkę napięcia. Dobór zaczynam zawsze od najgorszego przypadku, bo przy lekkim obciążeniu wszystko wygląda poprawnie, a problem pojawia się dopiero wtedy, gdy napięcie wejściowe rośnie albo obciążenie nagle się zmienia.
Wzór startowy: R = (Vin - Vz) / (Iz + Iload)
Do obliczeń biorę minimalny prąd potrzebny do stabilizacji z noty katalogowej, maksymalny prąd obciążenia i najwyższe napięcie wejściowe. Potem sprawdzam moc rezystora oraz samego elementu, bo to właśnie one decydują, czy układ będzie trwały.
| Założenie | Przykład |
|---|---|
| Napięcie wejściowe | 12 V |
| Napięcie stabilizacji | 5,1 V |
| Prąd obciążenia | 5 mA |
| Minimalny prąd stabilizacji | 5 mA |
| Wyliczona rezystancja | 690 Ω |
| Praktyczny dobór | 680 Ω |
| Moc na rezystorze | Około 69 mW |
| Moc na elemencie | Około 25,5 mW |
Przy wyższym napięciu wejściowym te same założenia szybko zwiększają straty. Dlatego prosty stabilizator sprawdza się głównie przy małych prądach i umiarkowanej różnicy napięć. Gdy wejście jest wyraźnie wyższe albo obciążenie mocno się zmienia, lepiej rozważyć dokładniejszą referencję lub normalny stabilizator liniowy.
To prowadzi naturalnie do praktyki, bo właśnie tam widać, gdzie taki układ ma sens, a gdzie jest tylko tanim skrótem.
Gdzie sprawdza się w elektronice i układach związanych z energią
W instalacjach PV i systemach magazynowania energii ten element najczęściej pracuje po stronie elektroniki pomocniczej, a nie w torze mocy. Dobrze sprawdza się tam, gdzie potrzebujesz prostego ograniczenia napięcia przy niewielkim poborze prądu i gdzie jeden dodatkowy układ scalony byłby przerostem formy nad treścią.
- Chroni wejścia mikrokontrolerów w prostych sterownikach, regulatorach i modułach pomiarowych.
- Ogranicza napięcie bramki MOSFET-ów w prostych driverach i układach przełączających.
- Pomaga zabezpieczyć wejścia ADC przed krótkimi skokami z długich przewodów czujników.
- Stabilizuje pomocnicze napięcie dla transoptorów, komparatorów i prostych detektorów progu.
- Może pełnić rolę lokalnego ogranicznika w torze monitorowania akumulatora, przetwornicy lub układu sygnalizacji.
W praktyce traktuję go jako narzędzie do zadań „lokalnych” i niewielkiej energii. Nie jest jednak dobrym zamiennikiem ochronnika przeciwprzepięciowego, gdy w grę wchodzą udary o dużej energii, długie linie zewnętrzne albo zakłócenia, które mają charakter impulsowy i szybki. W takich przypadkach lepiej działa TVS, MOV, bezpiecznik lub cały zestaw ochrony dobrany do realnego zagrożenia.
Skoro wiesz już, gdzie taki element ma sens, warto porównać go z rozwiązaniami, które bardzo często są lepszym wyborem.
Czego nie wybacza dobór i kiedy lepszy jest TVS lub referencja
Najwięcej pomyłek wynika z zamieniania podobnych funkcji bez sprawdzenia szczegółów. Z zewnątrz wszystko wygląda jak „dioda do napięcia”, ale w praktyce różnica między prostą stabilizacją, referencją napięcia i ochroną impulsową jest ogromna. Ja patrzę na to tak: jeśli zadaniem jest utrzymać lokalne napięcie, wybieram jeden wariant; jeśli chodzi o energię przepięcia, zupełnie inny.
| Rozwiązanie | Najlepsze do | Zalety | Ograniczenia |
|---|---|---|---|
| Element Zenera | Prosta stabilizacja i ograniczenie napięcia w małych układach | Niski koszt, mała liczba elementów, łatwy dobór | Średnia dokładność, zależność od temperatury i prądu, ograniczona moc |
| TVS | Ochrona przed impulsami ESD, przepięciami i udarami | Duża zdolność pochłaniania energii, szybka reakcja | Nie służy do precyzyjnej regulacji napięcia |
| TL431 lub podobna referencja shunt | Dokładniejsza referencja i regulacja przy małym poborze prądu | Lepsza dokładność, niższy pobór, większa przewidywalność | Większa liczba elementów, potrzeba poprawnego doboru rezystorów i prądów |
Do najczęstszych błędów zaliczam też trzy rzeczy: brak zapasu mocy, ignorowanie minimalnego prądu stabilizacji i zamianę „dowolnej 5,1 V” na egzemplarz o innej tolerancji lub mocy obudowy. To wygląda jak drobny szczegół, ale właśnie w takich szczegółach układ zaczyna działać niestabilnie albo przegrzewa się po kilku minutach pracy.
Jeśli masz te granice jasno ustawione, projekt przestaje być przypadkowy. Zostaje jeszcze jedna rzecz, którą zawsze sprawdzam przed zamknięciem tematu: nie warto patrzeć wyłącznie na napięcie znamionowe.
Projektując prosty układ, patrz na moc i temperaturę
W praktyce najwięcej problemów nie bierze się z samego napięcia, tylko z niedoszacowanego prądu i mocy. Jeśli element ma pracować w zamkniętej obudowie, przy wyższej temperaturze otoczenia albo na dłuższym odcinku przewodu, zostaw większy zapas niż wynika z samego wzoru. Taki margines zwykle kosztuje grosze, a oszczędza późniejszych korekt i losowych awarii.
Ja traktuję ten element jako szybkie, tanie narzędzie do prostych zadań: ograniczenia napięcia, lokalnej stabilizacji i ochrony wejść. Gdy potrzebuję większej precyzji albo pracy w trudniejszych warunkach energetycznych, przechodzę na układ referencyjny lub ochronę impulsową dobraną do realnej energii zakłócenia. To podejście jest po prostu bezpieczniejsze i bardziej przewidywalne.
