Triak jest jednym z najprostszych sposobów sterowania prądem przemiennym bez klasycznego przekaźnika. W praktyce najczęściej trafia tam, gdzie trzeba regulować moc grzałki, ściemniać światło albo przełączać obciążenie AC w sposób cichy i trwały. Poniżej wyjaśniam, jak działa, kiedy ma sens, czym różni się od innych rozwiązań i na co zwrócić uwagę przy doborze do automatyki oraz układów związanych z oszczędzaniem energii.
Co warto wiedzieć od razu
- To półprzewodnikowy przełącznik do obwodów AC, który po impulsie na bramce przewodzi w obu kierunkach.
- Wyłącza się sam, gdy prąd spadnie poniżej wartości podtrzymania, zwykle przy przejściu przez zero.
- Najlepiej sprawdza się przy grzałkach, ściemniaczach i prostych regulatorach mocy.
- Przy obciążeniach indukcyjnych, bardzo małym prądzie lub dużych zakłóceniach trzeba dobrać układ ostrożniej.
- W instalacjach PV i automatyce domowej używa się go głównie po stronie AC, na przykład do sterowania grzałkami, wentylacją i pompami.
Jak działa element w obwodzie AC
W uproszczeniu działa jak sterowany elektronicznie zawór dla prądu przemiennego. Ma trzy wyprowadzenia: A1, A2 i bramkę G. Po podaniu impulsu na bramkę zaczyna przewodzić między A1 i A2, a potem pozostaje w stanie przewodzenia tak długo, jak prąd obciążenia nie spadnie zbyt nisko.
Tu właśnie wchodzą dwa pojęcia, które warto rozumieć bez katalogowego żargonu. Prąd załączenia to minimalny prąd, który musi popłynąć tuż po impulsie, żeby układ „zaskoczył” i nie zgasł natychmiast po zdjęciu sterowania. Prąd podtrzymania to z kolei minimalny prąd potrzebny do utrzymania przewodzenia. Gdy obciążenie pobiera mniej, półprzewodnik gaśnie sam.
Zapłon i podtrzymanie przewodzenia
W praktyce nie wyzwala się go napięciem, tylko krótkim impulsem prądowym. To ważna różnica, bo bramka nie jest wejściem logicznym jak w mikrokontrolerze. Zwykle trzeba dostarczyć odpowiednio dobrany prąd, często rzędu kilku do kilkudziesięciu miliamperów, zależnie od konkretnego modelu. Jeśli impuls jest za krótki albo obciążenie zbyt lekkie, układ może nie przejść w stabilny stan przewodzenia.
Przeczytaj również: Rezystor - jak dobrać, by układ działał bezawaryjnie?
Wyłączanie przy przejściu przez zero

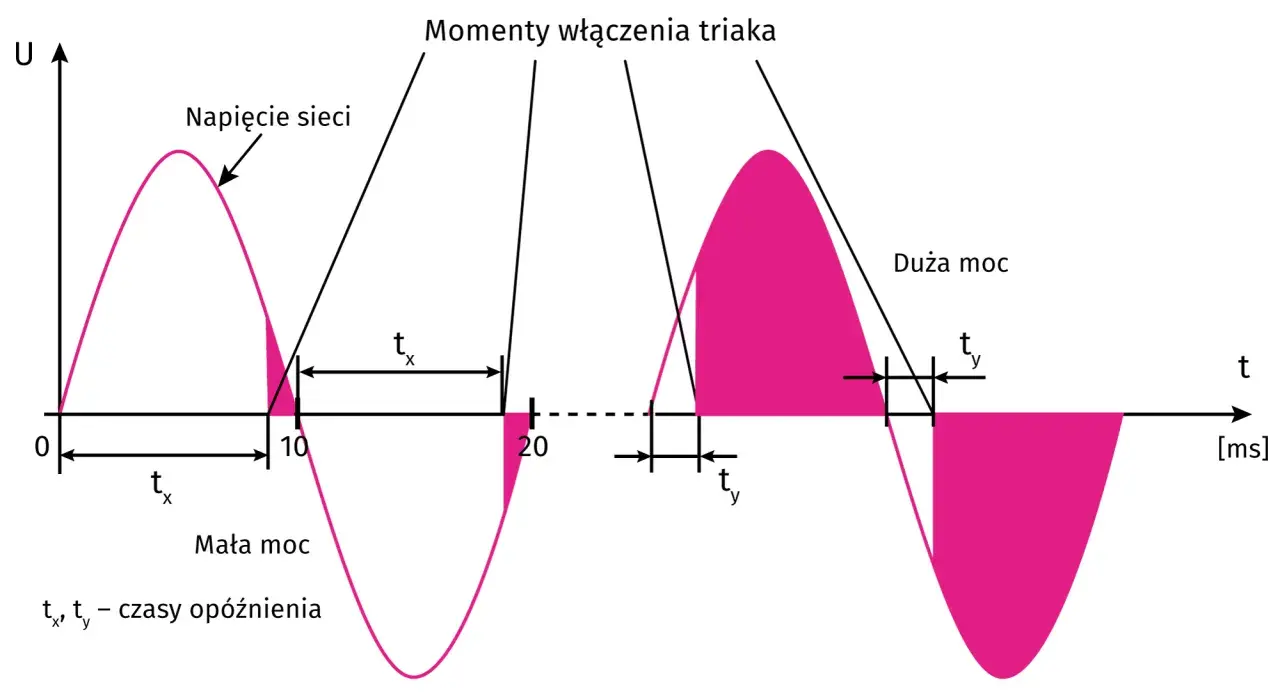

Najwygodniejszą cechą tego elementu jest to, że w obwodzie AC potrafi wyłączyć się bez dodatkowego sygnału. Gdy sinusoidalny prąd spada do zera, przewodzenie ustaje, a następny zapłon trzeba wywołać ponownie. Dzięki temu da się sterować mocą przez opóźnianie zapłonu w każdej połówce sinusoidy, czyli przez sterowanie kątem fazowym. To proste rozwiązanie, ale nie zawsze najczystsze elektrycznie, więc dalej pokazuję, gdzie działa najlepiej, a gdzie zaczynają się problemy.
Gdy rozumiesz już sam mechanizm przewodzenia, łatwiej ocenić, w jakich obciążeniach daje realną przewagę, a w jakich tylko dodaje kłopotów.
Gdzie triaki naprawdę dają przewagę
Największy sens mają tam, gdzie obciążenie jest zasilane z AC i chcesz albo płynnie regulować moc, albo często przełączać odbiornik bez zużycia styków. W instalacjach fotowoltaicznych i domowej automatyce widzę je przede wszystkim przy grzałkach, bojlerach, wentylacji, prostych napędach i oświetleniu. Nie są natomiast uniwersalnym zamiennikiem dla każdego przełącznika w elektronice.
| Rodzaj obciążenia | Ocena praktyczna | Dlaczego | Na co uważać |
|---|---|---|---|
| Grzałki, bojlery, maty grzewcze | Bardzo dobre | Obciążenie rezystancyjne jest przewidywalne i łatwo regulować moc | Trzeba zadbać o chłodzenie przy większych mocach |
| Oświetlenie żarowe i halogenowe | Dobre | Łatwo sterować jasnością metodą fazową | Zakłócenia EMI rosną przy agresywnym ściemnianiu |
| Wentylatory i małe silniki uniwersalne | Umiarkowanie dobre | Da się sterować, ale obciążenie nie jest już tak „czyste” jak grzałka | Możliwe grzanie, hałas i niepewny start przy złym doborze |
| Silniki indukcyjne i transformatory | Ostrożnie | Duże przesunięcia fazy i prądy rozruchowe utrudniają pracę | Często potrzebny jest inny układ lub dodatkowe elementy ochronne |
| Zasilacze impulsowe i LED | Zależnie od konstrukcji | Nie każdy zasilacz dobrze znosi takie sterowanie | Może pojawić się migotanie, zakłócenia albo brak podtrzymania przewodzenia |
Jeżeli myślisz o wykorzystaniu nadwyżek z PV do podgrzewania wody, ten typ elementu bywa użyteczny właśnie po stronie AC, przy sterowaniu grzałką zasobnika albo obiegiem ciepła. Wtedy liczy się nie tylko moc, ale też sposób włączania, bo od tego zależy komfort pracy i poziom zakłóceń w instalacji.
Widać już, że to nie jest rozwiązanie „do wszystkiego”. Z tego powodu zawsze zestawiam je z przekaźnikiem i gotowym SSR, zanim wybiorę finalny wariant.
Kiedy lepiej wybrać przekaźnik albo SSR
Jeśli chcę podjąć dobrą decyzję, porównuję trzy rzeczy: częstotliwość przełączania, rodzaj obciążenia i to, ile strat cieplnych układ może realnie odprowadzić. Sam półprzewodnik do AC wygrywa ciszą i trwałością, ale nie zawsze wygrywa prostotą całego projektu.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Przekaźnik mechaniczny | Pełne odcięcie, mały spadek napięcia, prosty dobór | Zużycie styków, hałas, wolniejsze przełączanie | Gdy przełączasz rzadko i nie potrzebujesz regulacji mocy |
| Półprzewodnikowy przełącznik AC | Cicha praca, długa żywotność, wygodna regulacja fazowa | Straty cieplne, zakłócenia przy złej aplikacji, wymagania co do prądu obciążenia | Gdy często przełączasz AC albo chcesz płynnie regulować moc |
| SSR z izolacją | Łatwiejsza integracja z elektroniką sterującą, brak części ruchomych | Też się grzeje i zwykle kosztuje więcej | Gdy chcesz gotowy moduł i mniej pracy przy projekcie |
W praktyce przekaźnik wygrywa tam, gdzie liczy się pełne odcięcie i minimalne straty, a rozwiązanie półprzewodnikowe wtedy, gdy ważniejsze są cisza, częste przełączanie i możliwość sterowania mocą. W projektach związanych z energią i automatyką domową różnica jest szczególnie widoczna przy grzałkach, wentylacji i prostych obciążeniach technicznych, które pracują długo, ale nie zawsze intensywnie.
Żeby taki układ działał stabilnie, trzeba jednak dobrać nie tylko sam typ elementu, ale też jego parametry i sposób montażu.
Na co uważać przy doborze i montażu
Ja zwykle zaczynam od trzech rzeczy: napięcia, prądu i temperatury. Dopiero potem patrzę na bramkę, obudowę i dodatkowe elementy ochronne. Przy obwodach sieciowych ten porządek ma znaczenie, bo błąd w jednym miejscu potrafi zrujnować cały projekt.
- Napięcie blokowania dobieraj z zapasem do sieci i przepięć. Dla 230 V sensowny punkt startowy to zwykle klasa 600 V lub wyższa.
- Prąd RMS nie może być liczony wyłącznie z tabliczki znamionowej urządzenia. Trzeba uwzględnić rozruch, udary i długotrwałe grzanie obudowy.
- Prąd załączenia i prąd podtrzymania mają ogromne znaczenie przy małych obciążeniach. Jeśli odbiornik pobiera za mało, układ może gasnąć lub pracować niestabilnie.
- dV/dt i dI/dt opisują, jak szybko zmienia się napięcie i prąd. Przy obciążeniach indukcyjnych zbyt duże wartości potrafią wywołać fałszywe załączenie albo przeciążyć złącze.
- Chłodzenie trzeba zaplanować od początku. Nawet mały spadek napięcia na przewodzącym półprzewodniku oznacza stratę mocy, która zamienia się w ciepło.
- Snubber, czyli układ RC tłumiący przepięcia, bywa potrzebny przy trudniejszych obciążeniach. Nie ma jednego uniwersalnego zestawu wartości dla wszystkich aplikacji.
W katalogach spotkasz modele o czułej bramce, które da się sterować prądem rzędu kilku lub kilkunastu miliamperów, ale nie zakładaj z góry, że pin mikrokontrolera poradzi sobie z tym bezpośrednio. Przy bardziej wymagających obciążeniach lepiej dodać tranzystor pośredniczący albo gotową izolację optyczną. To zwykle oszczędza więcej czasu niż późniejsze łatanie problemów z zakłóceniami.
Kiedy parametry są już dobrane, zostaje jeszcze sposób sterowania. I właśnie tutaj różnica między „działa” a „działa dobrze” robi się najbardziej widoczna.
Jak sterować nim z mikrokontrolera bez błędów
Jeżeli źródłem sterowania jest mikrokontroler, nie chodzi już tylko o sam impuls na bramce. Trzeba jeszcze odizolować stronę niskonapięciową od sieci, dobrać tryb pracy i zdecydować, czy zależy mi na płynnej regulacji, czy na jak najmniejszych zakłóceniach. W praktyce najczęściej używa się optoizolacji, bo upraszcza bezpieczeństwo i ogranicza ryzyko przenoszenia zakłóceń na logikę sterującą.
| Tryb sterowania | Co daje | Kiedy ma sens | Wada |
|---|---|---|---|
| Załączanie w zerze | Mało zakłóceń i łagodny start | Proste przełączanie obciążeń AC | Mniej precyzyjna regulacja mocy |
| Sterowanie fazowe | Płynna regulacja mocy w każdej połówce sinusoidy | Ściemniacze, drobna regulacja mocy, niektóre regulatory grzałek | Większe EMI i bardziej wymagający projekt |
| Regulacja grupowa | Średnia moc sterowana całymi paczkami okresów | Grzałki, bojler, magazynowanie ciepła, nadwyżki z PV | Reakcja wolniejsza niż przy sterowaniu fazowym |
Przy grzaniu i zarządzaniu energią z instalacji fotowoltaicznej często wybieram regulację grupową, bo jest spokojniejsza dla sieci i łatwiejsza do opanowania EMI. Sterowanie fazowe daje większą płynność, ale zwykle kosztuje to więcej pracy przy filtracji i testach. Jeśli urządzenie ma pracować w domu lub w szafie automatyki przez lata, ta różnica ma znaczenie większe, niż wielu początkujących zakłada.
Na końcu i tak najbardziej liczy się praktyczny bilans: rodzaj obciążenia, zapas napięcia, chłodzenie i sposób sterowania. Gdy te cztery rzeczy są zrobione dobrze, rozwiązanie działa stabilnie i bez zbędnych niespodzianek.
Co sprawdzić przed zakupem do układu AC
- Czy obciążenie jest rezystancyjne, indukcyjne czy impulsowe.
- Jakie jest napięcie sieci i jaki zapas napięciowy ma element.
- Jaki jest prąd ciągły, prąd rozruchowy i czas pracy pod obciążeniem.
- Czy potrzebujesz regulacji fazowej, czy wystarczy załączanie w zerze.
- Czy przewidziano radiator, miejsce na odprowadzanie ciepła i sensowny montaż.
- Czy sterowanie niskonapięciowe ma pełną izolację od części sieciowej.
Jeżeli te punkty pasują do aplikacji, masz już bardzo mocny fundament pod niezawodny układ. W przeciwnym razie lepiej wcześniej wybrać przekaźnik albo SSR niż później walczyć z przegrzewaniem, migotaniem i przypadkowymi załączeniami.
