Najważniejsze rzeczy, które trzeba wiedzieć o przekaźniku
- Przekaźnik steruje obwodem za pomocą małego sygnału, a stykami przełącza większe obciążenie.
- Najpierw sprawdza się typ obciążenia: rezystancyjne, indukcyjne, pojemnościowe albo DC, bo od tego zależy trwałość styków.
- W małych obwodach sprawdzają się przekaźniki sygnałowe i mocy, a w układach bez styków - SSR.
- W fotowoltaice liczy się odporność na łuk przy prądzie stałym, temperatura i jakość izolacji.
- Najczęstszy błąd to dobór po samym napięciu cewki, bez uwzględnienia prądu rozruchowego i warunków pracy.
Czym jest przekaźnik i jak działa
Przekaźnik to elektrycznie sterowany przełącznik. Na cewkę podaje się niewielki sygnał, a pole magnetyczne przestawia kotwicę i zmienia stan styków: NO zamyka obwód, NC go otwiera, a styk przełączny CO przełącza się pomiędzy dwoma torami. W praktyce daje to galwaniczne oddzielenie obwodu sterującego od mocy, co jest ważne zarówno w automatyce, jak i w prostych układach domowych.
Najprostszy przykład to sterowanie lampą, pompą albo wentylatorem z mikrokontrolera, sterownika PLC czy termostatu. Układ sterujący pracuje na małym prądzie, a przekaźnik przejmuje cięższą część zadania. To właśnie dlatego ten element jest tak popularny: łączy wygodę sterowania z bezpieczeństwem elektrycznym.
W mechanicznych wersjach słychać charakterystyczne kliknięcie, bo styki faktycznie się poruszają. To drobiazg, ale z punktu widzenia diagnostyki bywa bardzo pomocny. Jeśli nie słyszysz pracy przekaźnika, często od razu szukasz problemu w zasilaniu cewki albo w samym sygnale sterującym. Dalej przechodzę do odmian, bo to one decydują, czy dany model nada się do konkretnego zadania.
Jakie są najczęstsze rodzaje i czym się różnią
W katalogach łatwo zgubić się w nazwach, dlatego patrzę przede wszystkim na sposób pracy, a dopiero potem na numer katalogowy. TE Connectivity zwraca uwagę, że SSR działa bez ruchomych styków, więc daje cichą pracę i długą żywotność, ale w praktyce trzeba pilnować strat cieplnych i prądu upływu. Dla reszty rodziny ważniejsze jest to, czy element ma styki ruchome, jak duże obciążenie zniesie i czy ma pracować często czy tylko okazjonalnie.
| Rodzaj | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Przekaźnik sygnałowy | Małe obciążenia i sygnały sterujące | Bardzo kompaktowy, dobry do elektroniki i automatyki, zwykle do obciążeń poniżej 2 A | Nie jest stworzony do dużych prądów i ciężkich rozruchów |
| Przekaźnik mocy | Zasilanie grzałek, lamp, wentylatorów, prostych obwodów wykonawczych | Lepsza odporność na większy prąd, szeroka dostępność, rozsądna cena | Styki zużywają się mechanicznie, zwłaszcza przy częstym przełączaniu |
| Przekaźnik bistabilny | Układy, które mają utrzymać stan bez ciągłego zasilania cewki | Oszczędza energię, przydaje się w instalacjach bateryjnych i energooszczędnych | Wymaga poprawnego sterowania impulsowego, nie każdy instalator lubi takie rozwiązanie |
| SSR, czyli przekaźnik półprzewodnikowy | Częste łączenie, szybkie przełączanie, praca bez hałasu | Brak ruchomych styków, cicha praca, długa żywotność | Ma upływ prądu w stanie wyłączenia i wydziela ciepło, więc nie zawsze jest zamiennikiem 1:1 |
Jeżeli miałbym wskazać jedną rzecz, którą użytkownicy najczęściej pomijają, to byłaby nią różnica między pracą sporadyczną a częstym przełączaniem pod obciążeniem. To właśnie od niej zależy, czy klasyczny model mechaniczny wystarczy, czy lepiej od razu pójść w SSR albo w bardziej wyspecjalizowaną serię. Naturalnym kolejnym krokiem jest porównanie z elementem, z którym przekaźnik bywa najczęściej mylony.
Przekaźnik a stycznik nie są tym samym
W praktyce te dwa elementy pełnią podobną funkcję, ale są projektowane do innych zadań. Przekaźnik częściej obsługuje sygnały i mniejsze obciążenia, a stycznik bierze na siebie większe prądy oraz cięższe warunki łączeniowe, na przykład przy silnikach, grzałkach czy większych obwodach mocy.
| Kryterium | Przekaźnik | Stycznik |
|---|---|---|
| Typowe obciążenie | Mniejsze i średnie | Większe, często przemysłowe |
| Częstotliwość pracy | Od sporadycznej do umiarkowanej | Projektowany do intensywniejszego łączenia mocy |
| Gabaryt | Zwykle mniejszy | Większy i masywniejszy |
| Zastosowanie | Automatyka, elektronika, sterowanie pomocnicze | Napędy, silniki, większe grzałki, obwody mocy |
| Logika doboru | Liczy się sygnał sterujący i typ styków | Liczy się odporność na częste załączanie i duży prąd |
To rozróżnienie ma znaczenie także w domowych instalacjach i w energetyce prosumenckiej. Jeśli obciążenie jest niewielkie, przekaźnik jest wystarczający. Jeśli jednak mówimy o realnej mocy, dużym prądzie rozruchowym albo o pracy ciągłej, stycznik zwykle daje bezpieczniejszy margines. Właśnie wtedy warto spojrzeć na konkretne zastosowania.
Gdzie ma sens w instalacjach domowych i fotowoltaice

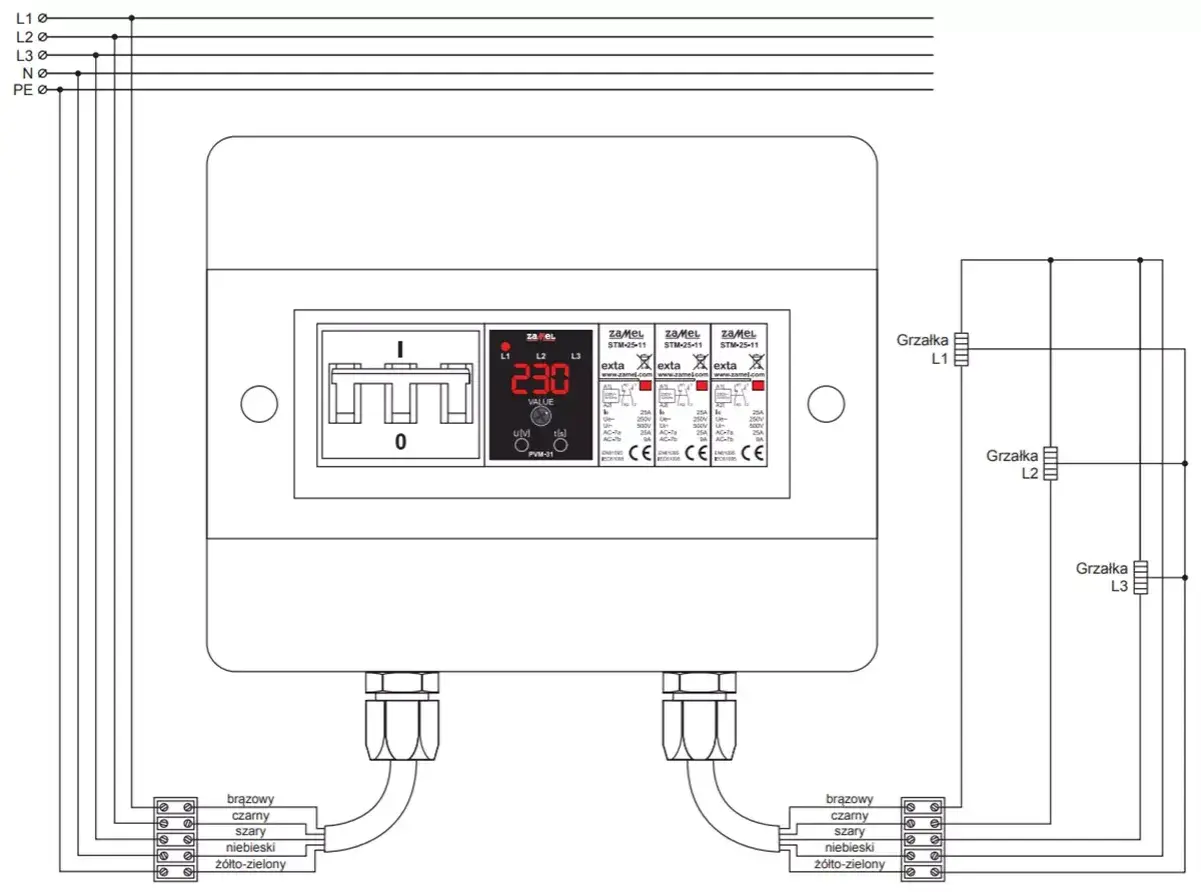

Przekaźnik nie jest tylko dodatkiem do płytki z elektroniką. W domu spotykam go w sterowaniu oświetleniem, pompami obiegowymi, ogrzewaniem, systemami alarmowymi, automatyką rolet, ładowaniem akumulatorów i prostymi układami smart home. W fotowoltaice jego rola jest jeszcze ciekawsza, bo wchodzi do falowników, układów odłączania, magazynów energii i pomocniczych obwodów sterujących.
W systemach PV kluczowe są dwie rzeczy: prąd stały i temperatura pracy. Wyłączanie DC jest trudniejsze niż AC, bo łuk elektryczny nie ma naturalnego przejścia przez zero w każdym cyklu. Dlatego w nowych rozwiązaniach spotyka się przekaźniki projektowane specjalnie pod wysokie napięcia DC, niskie straty cieplne i bezpieczne rozłączanie sekcji inwertera albo magazynu energii.
- Falownik - przekaźnik może wspierać odłączanie toru mocy lub część logiki bezpieczeństwa.
- Magazyn energii - ważna jest zdolność do bezpiecznego przełączania prądu ładowania i rozładowania.
- Szybkie wyłączenie - w układach bezpieczeństwa liczy się pewne rozłączenie obwodu po wykryciu awarii.
- Układy pomocnicze - wentylatory, sygnalizacja, pomiary i blokady międzyurządzeniowe.
W praktyce widać to po kartach katalogowych: element przeznaczony do falowników i magazynów energii musi znosić nie tylko odpowiedni prąd, ale też wyższą temperaturę i trudniejsze warunki łączeniowe. To prowadzi wprost do pytania o dobór modelu, bo właśnie tam najłatwiej o kosztowny błąd.
Jak dobrać właściwy model bez przepłacania
Dobór przekaźnika zaczynam zawsze od obciążenia, nie od napięcia cewki. Jak podaje Omron, przy obciążeniach indukcyjnych prąd rozruchowy bywa około 5-10 razy większy od prądu ustalonego, przy lampach około 10-15 razy, a przy obciążeniach pojemnościowych nawet 20-50 razy. To właśnie ten moment rozruchu najczęściej skraca życie styków.
- Sprawdź typ obciążenia - rezystancyjne, indukcyjne, pojemnościowe albo mieszane. To najważniejszy filtr.
- Porównaj prąd znamionowy z prądem rozruchowym - w praktyce liczy się to, co dzieje się w pierwszych milisekundach po załączeniu.
- Dobierz napięcie cewki - 5 V, 12 V, 24 V DC lub wersję AC tylko wtedy, gdy sterownik faktycznie taki sygnał podaje.
- Sprawdź napięcie i rodzaj toru mocy - AC i DC to nie to samo, a w prądzie stałym trzeba patrzeć znacznie uważniej na gaszenie łuku.
- Oceń liczbę cykli pracy - jeśli element będzie klikał co kilka sekund, trwałość mechaniczna ma większe znaczenie niż cena zakupu.
- Uwzględnij temperaturę i montaż - wysoka temperatura otoczenia skraca życie styków i podnosi straty, zwłaszcza w zamkniętych obudowach.
W przypadku SSR dochodzi jeszcze jeden detal: upływ prądu w stanie wyłączenia. Dla małych odbiorników może to oznaczać pozorne świecenie lampki, błędny reset urządzenia albo niepełne odłączenie toru. Dlatego półprzewodnikowy model bywa świetny, ale nie jest automatycznie lepszy od mechanicznego. To właśnie tu widać różnicę między rozsądnym doborem a zakupem „na skróty”.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów widzę nie w samej elektronice, ale w bagatelizowaniu szczegółów. Przekaźnik potrafi działać miesiącami, a potem nagle zacząć sklejać styki, grzać się albo klikać bez poprawnego załączenia. Zwykle winny nie jest sam element, tylko sposób, w jaki został dobrany lub wpięty.
- Dobór wyłącznie po napięciu cewki - bez sprawdzenia prądu rozruchowego i typu obciążenia.
- Użycie danych dla AC przy obciążeniu DC - w DC gaszenie łuku jest trudniejsze, więc parametry z tabeli AC nie wystarczają.
- Brak elementu tłumiącego przepięcia - przy cewkach i obciążeniach indukcyjnych przydaje się dioda, warystor albo układ RC.
- Zbyt mały zapas temperaturowy - w zamkniętej obudowie i przy podwyższonej temperaturze kontakt szybciej traci parametry.
- Ignorowanie minimalnego obciążenia - szczególnie przy SSR, gdzie zbyt mały prąd może powodować niestabilną pracę lub pozorne wyłączenie.
- Brak weryfikacji standardów bezpieczeństwa - w układach mocy i PV to nie jest detal, tylko warunek poprawnej pracy.
W praktyce najlepszą ochroną przed awarią jest prosty nawyk: przed montażem sprawdzam schemat, kartę katalogową i realny charakter obciążenia, a dopiero potem podłączam przewody. To prowadzi do ostatniej, bardziej praktycznej części: co rzeczywiście warto zapamiętać przed zakupem i uruchomieniem.
Co zapamiętać przed zakupem i podłączeniem
Jeżeli mam zostawić jedną rzecz, to tę: przekaźnik musi być dopasowany do obciążenia, a nie tylko do napięcia sterującego. W prostych układach domowych różnica między dobrym a złym doborem może oznaczać tylko szybsze zużycie. W PV, magazynach energii i torach DC stawką jest już bezpieczeństwo całego układu, dlatego margines parametrów jest ważniejszy niż oszczędność kilku złotych.
- Patrz najpierw na typ obciążenia, potem na prąd i napięcie.
- Przy DC zakładaj trudniejsze warunki łączeniowe niż przy AC.
- Nie lekceważ temperatury, wentylacji i częstotliwości przełączeń.
- Jeśli układ ma pracować długo i często, rozważ wersję półprzewodnikową lub model o wyższej trwałości mechanicznej.
- Przy instalacjach związanych z energią odnawialną lepiej zostawić zapas parametrów niż pracować na granicy katalogu.
Dobrze dobrany element jest niewidoczny w codziennej pracy, ale to właśnie on decyduje, czy sterowanie będzie stabilne przez lata. Jeśli projekt dotyka falownika, baterii albo obwodu bezpieczeństwa, ja zaczynam od parametrów katalogowych i warunków pracy, a dopiero potem patrzę na cenę.
