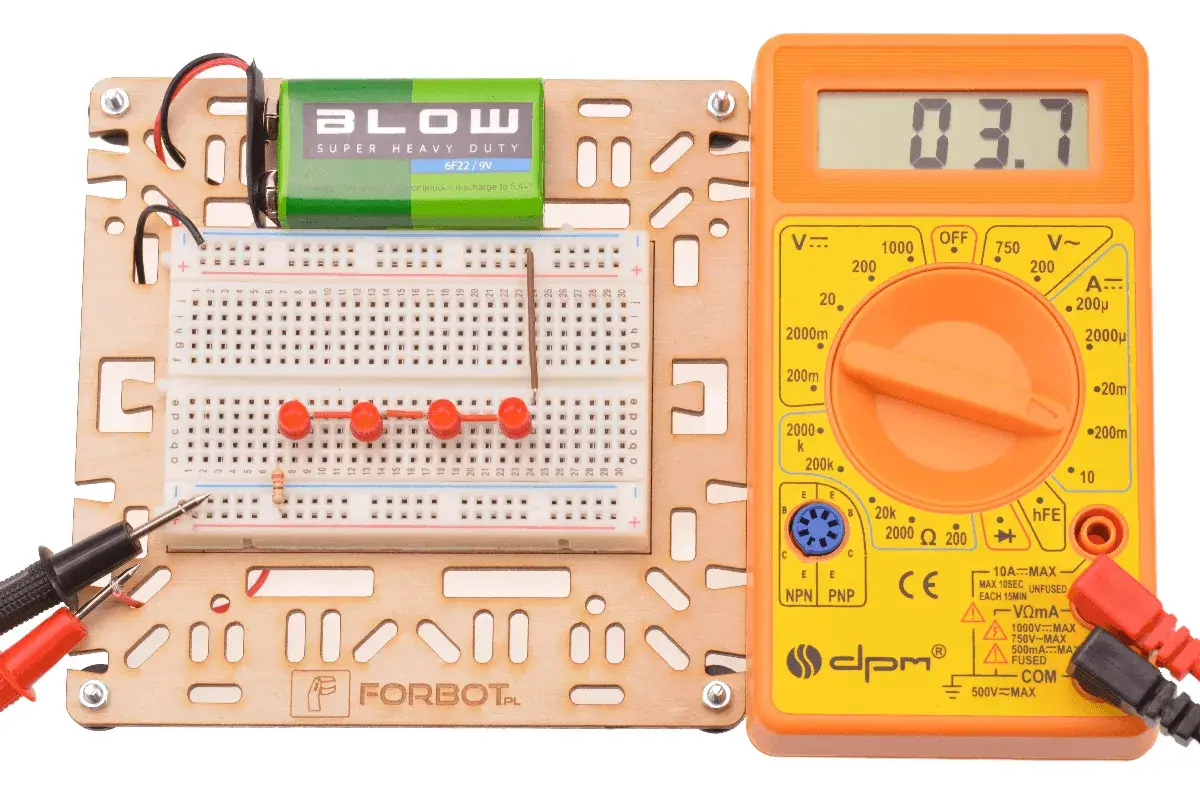

Opornik to jeden z najprostszych, a zarazem najbardziej niedocenianych elementów w elektronice. Odpowiada za kontrolę prądu, budowę dzielników napięcia, pomiar obciążenia i ochronę wrażliwych układów. Wiele osób szuka informacji pod hasłem rezystor, bo to właśnie od niego często zależy, czy urządzenie będzie pracowało stabilnie, czy zacznie się grzać, rozjeżdżać pomiarowo albo po prostu szybko się zużyje.
Najważniejsze rzeczy o oporniku, które warto znać przed doborem
- Nie sama wartość oporu decyduje o sukcesie, ale też moc, tolerancja i zachowanie przy temperaturze.
- W praktyce najczęściej używa się go do ograniczania prądu, dzielenia napięcia i pomiaru prądu.
- W układach z fotowoltaiką szczególnie ważne są stabilność temperaturowa i dopuszczalne napięcie pracy.
- Do prostych zadań wystarczą popularne elementy ogólnego przeznaczenia, ale do pomiarów lepiej wybierać wersje precyzyjne.
- Najczęstszy błąd to dobór właściwej wartości omowej bez sprawdzenia mocy i warunków cieplnych.
- Oznaczenia na obudowie da się odczytać szybko, jeśli zna się logikę pasków lub kodów SMD.
Czym jest opornik i jak działa w obwodzie
Najkrócej: to pasywny element, który wprowadza kontrolowany opór dla przepływu prądu. Dzięki temu można ograniczyć natężenie, ustawić punkt pracy tranzystora, podzielić napięcie albo zamienić część energii elektrycznej w ciepło. W teorii brzmi prosto, ale w praktyce ten element często odpowiada za bardzo konkretne zadania, od świecenia diody LED po bezpieczny pomiar napięcia baterii w urządzeniu pomiarowym.
Ja zwykle patrzę na niego jak na „regulator warunków” w układzie. Jeśli w obwodzie płynie za duży prąd, odpowiednio dobrany opornik go przytnie. Jeśli trzeba odczytać napięcie o wyższej wartości niż toleruje przetwornik ADC, dwa oporniki zrobią z niego dzielnik. Jeśli trzeba zmierzyć prąd, mały bocznik pokaże spadek napięcia proporcjonalny do obciążenia. To właśnie ta uniwersalność sprawia, że ten element jest obecny niemal wszędzie.
W układach związanych z energią, zwłaszcza w falownikach, sterownikach ładowania i monitoringu baterii, rola jest jeszcze bardziej praktyczna: tu chodzi o bezpieczeństwo, dokładność pomiaru i ograniczenie strat. To prowadzi prosto do pytania, które decyduje o poprawnym doborze: jakie parametry naprawdę mają znaczenie.
Jakie parametry decydują o tym, czy element zadziała poprawnie
W katalogach łatwo skupić się wyłącznie na wartości w omach, a to błąd. Ja zaczynam od pięciu rzeczy: wartości oporu, mocy, tolerancji, temperatury pracy i dopuszczalnego napięcia. Dopiero ich zestaw mówi, czy element sprawdzi się w danym miejscu.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Wartość oporu | Na przykład 220 Ω, 4,7 kΩ albo 0,1 Ω | Określa, ile prądu popłynie i jaki spadek napięcia powstanie |
| Moc znamionowa | Zwykle 0,063 W, 0,125 W, 0,25 W, 0,5 W, 1 W, 2 W i więcej | Jeśli element rozproszy za dużo energii, zacznie się przegrzewać i zmieni parametry |
| Tolerancja | Najczęściej ±20%, ±10%, ±5%, ±1% lub lepiej | Pokazuje, jak bardzo rzeczywista wartość może odbiegać od nominalnej |
| Współczynnik temperaturowy | Zwykle podawany w ppm/°C | Określa, jak mocno opór zmienia się wraz z temperaturą |
| Dopuszczalne napięcie pracy | Maksymalne napięcie, jakie może pojawić się na elemencie | Wysokie napięcie może przebić lub uszkodzić element mimo prawidłowej mocy |
Najczęstsza pułapka polega na tym, że ktoś bierze dobrą wartość omową, ale ignoruje moc. Jeśli element ma rozproszyć 0,3 W, a kupisz wersję 0,125 W, to nie jest drobna różnica. To zaproszenie do przegrzewania i dryfu parametrów. W układach pomiarowych dochodzi jeszcze temperatura: dwa pozornie identyczne elementy mogą zachowywać się zupełnie inaczej, gdy jeden pracuje w chłodnym miejscu, a drugi tuż obok radiatora lub przetwornicy.
Gdy mam już te liczby, dopiero wtedy wybieram technologię wykonania, bo to ona mówi, jak element zachowa się w realnym układzie.
Jakie typy spotkasz najczęściej i do czego je wybierać
W praktyce nie ma jednego „najlepszego” typu. Są za to wersje lepsze do sygnałów, lepsze do mocy i lepsze do pomiaru. Poniżej zestawiam te, które spotykam najczęściej.
| Typ | Gdzie się sprawdza | Atut | Ograniczenie |
|---|---|---|---|
| Metal film | Układy sygnałowe, precyzyjne dzielniki, elektronika sterująca | Dobra stabilność i niski szum | Nie jest najlepszym wyborem do dużych obciążeń cieplnych |
| Thick-film SMD | Masowa elektronika, płytki główne, moduły sterujące | Tani i łatwy do montażu automatycznego | Zwykle gorsza precyzja niż w wersjach metal film |
| Wirewound | Układy mocy, obciążenia, elementy grzejne, testery | Dobra odporność na dużą moc | Może mieć większą indukcyjność |
| Bocznik pomiarowy | Pomiar prądu w ładowarkach, falownikach, systemach PV | Bardzo mała wartość oporu i dobra powtarzalność | Wymaga ostrożnego doboru mocy i połączeń pomiarowych |
| Potencjometr i trymer | Regulacja, kalibracja, ustawianie progów | Możliwość zmiany oporu w czasie pracy lub podczas strojenia | Mechanika zużywa się szybciej niż w wersjach stałych |
Jeśli projekt jest prosty, zwykle wystarcza wersja ogólnego przeznaczenia. Jeśli jednak projekt ma mierzyć, stabilizować albo pracować długo przy podwyższonej temperaturze, ja od razu sięgam po lepszą technologię. W układach związanych z energią słoneczną to ma szczególne znaczenie, bo stabilność po kilku tysiącach godzin pracy jest ważniejsza niż niski koszt pojedynczego elementu.
To dobry moment, żeby zejść z poziomu kategorii na poziom praktyki: jak takie elementy rozpoznaje się na obudowie i co oznaczają typowe symbole.
Jak odczytać oznaczenia na obudowie i nie pomylić wartości
Na większych elementach producent zwykle drukuje wartość wprost, ale na małych obudowach trzeba znać kod. Dla przewlekanych modeli najczęściej spotkasz paski barwne, a dla SMD krótkie oznaczenia numeryczne. To nie jest wiedza teoretyczna dla kolekcjonerów schematów. To oszczędza realne pomyłki na stole montażowym.
Najprostsza zasada dla opornika z paskami jest taka: pierwsze dwa lub trzy paski mówią o cyfrze, kolejny o mnożniku, a ostatni o tolerancji. Przykład brązowy-czarny-czerwony-złoty oznacza 1 kΩ z tolerancją ±5%. Wersje SMD często mają zapis typu:
| Oznaczenie | Wartość | Jak to czytać |
|---|---|---|
| 472 | 4,7 kΩ | 47 × 10² |
| 100 | 10 Ω | 10 × 10⁰ |
| 4R7 | 4,7 Ω | Litera R zastępuje przecinek |
| 0R22 | 0,22 Ω | Przy niskich wartościach litera R działa jak separator dziesiętny |
Jeżeli kod nie jest czytelny, nie zgaduję. Sprawdzam dokumentację albo mierzę element, bo w praktyce pomyłka między 4,7 kΩ a 47 kΩ potrafi zmienić cały punkt pracy układu. Gdy oznaczenia są już jasne, łatwiej przejść do najważniejszej rzeczy: doboru pod konkretne zastosowanie.
Jak dobrać wartość i moc do konkretnego układu
Ja zaczynam od funkcji, a dopiero potem liczę wartość. Inaczej dobiera się element do LED-a, inaczej do pomiaru napięcia, a inaczej do bocznika prądowego. Najprostsze narzędzie to prawo Ohma: R = U / I. Jeśli znam napięcie i prąd, wyliczenie zajmuje chwilę.
Przykład praktyczny: chcesz zasilić diodę LED z 12 V i ograniczyć prąd do 20 mA, a sama dioda ma spadek 2 V. Potrzebny opór to (12 V - 2 V) / 0,02 A = 500 Ω. W realnym układzie wybieram więc najbliższą wartość z dostępnej serii, zwykle 470 Ω albo 510 Ω, zależnie od tego, czy wolę trochę większy prąd, czy trochę większy margines bezpieczeństwa.
Druga rzecz to moc. Tu wystarczy wzór P = U × I albo P = I² × R. Jeśli na boczniku płynie 2 A, a jego opór wynosi 0,05 Ω, strata mocy wyniesie 0,2 W. W takim miejscu nie biorę jednak elementu 0,25 W „na styk”. Zwykle wybieram co najmniej 0,5 W, bo zapas ogranicza nagrzewanie i stabilizuje pomiar.
W instalacjach fotowoltaicznych i pokrewnych układach zasilania najczęściej spotykam trzy scenariusze:
- dzielnik napięcia do pomiaru napięcia baterii, stringu lub szyny DC,
- bocznik do pomiaru prądu ładowania i rozładowania,
- opornik rozładowujący kondensatory po wyłączeniu urządzenia.
Tu szczególnie pilnuję temperatury i napięcia pracy. W układach wysokiego napięcia nie wystarczy dobrać właściwego oporu na papierze. Trzeba jeszcze sprawdzić, czy pojedynczy element zniesie realne napięcie, a płytka ma właściwe odstępy izolacyjne. To właśnie odróżnia działający prototyp od sprzętu, który naprawdę da się zostawić na lata.
Kiedy dobór jest już policzony, najłatwiej popełnić błędy na etapie montażu albo zamawiania części. I to jest temat, który zwykle warto przejrzeć zanim coś spalimy.
Najczęstsze błędy, które skracają życie układu
Najbardziej kosztownych pomyłek jest zaskakująco mało, ale powtarzają się regularnie. Widzę je zarówno w prostych projektach hobbystycznych, jak i w urządzeniach, które miały działać „na pewno”.
- Dobór tylko po oporze bez sprawdzenia mocy i temperatury pracy.
- Zbyt mały zapas napięciowy w dzielnikach i obwodach wysokiego napięcia.
- Ignorowanie tolerancji w układach pomiarowych, gdzie 1% potrafi mieć znaczenie.
- Wybór zbyt małej obudowy dla elementu, który ma rozpraszać ciepło przez długi czas.
- Nieprawidłowy montaż bocznika, przez co spadki na ścieżkach psują pomiar.
- Brak marginesu dla pracy w zamkniętej obudowie, gdzie temperatura rośnie szybciej niż na stole testowym.
W praktyce największy problem nie wynika z samej elektroniki, tylko z różnicy między teorią a realnym środowiskiem pracy. To, co wygląda dobrze na biurku, w rozgrzanej skrzynce sterującej albo w falowniku już może nie mieć takich samych parametrów. Dlatego kolejna sekcja jest o tym, co sprawdzam przed uruchomieniem, jeśli układ ma działać długo i bez niespodzianek.
Co jeszcze sprawdzam, gdy układ ma działać długo i bez niespodzianek
Jeśli projekt ma trafić do urządzenia, które będzie pracowało miesiącami albo latami, nie kończę na wyliczeniu wartości. Sprawdzam jeszcze kilka rzeczy, które realnie podnoszą niezawodność.
- Zapas mocy co najmniej 2x, a przy podwyższonej temperaturze jeszcze więcej.
- Stabilność temperaturową, zwłaszcza w układach pomiarowych i energetycznych.
- Rozmieszczenie na PCB, bo ścieżki, pola miedzi i sąsiednie gorące elementy zmieniają warunki pracy.
- Jakość połączeń przy bocznikach, gdzie nawet mały błąd montażowy zmienia odczyt prądu.
- Zgodność z funkcją układu, czyli czy dany typ rzeczywiście nadaje się do sygnału, mocy albo kalibracji.
W mojej ocenie właśnie tu najłatwiej odróżnić poprawny projekt od dobrego projektu. Poprawny działa teraz. Dobry działa także po roku, po zmianie temperatury i po kilkuset cyklach pracy. A gdy ktoś projektuje sprzęt związany z energią, zasilaniem albo monitoringiem instalacji, ten margines jakości szybko staje się ważniejszy niż sam koszt pojedynczego elementu.
