W układach zasilania i elektronice ochronnej jeden mały element często decyduje, czy urządzenie przetrwa skok napięcia. Warystor działa prosto: w normalnych warunkach prawie nie przewodzi, a przy przepięciu gwałtownie zmniejsza opór i odprowadza energię impulsu. W tym tekście wyjaśniam, jak to działa, gdzie ma sens w praktyce, jak go dobrać i kiedy trzeba dołożyć dodatkowe zabezpieczenia, zwłaszcza w instalacjach PV i zasilaczach.
Najważniejsze informacje w skrócie
- Ten element chroni układ przed krótkimi przepięciami, a nie przed długotrwałym zbyt wysokim napięciem.
- W normalnej pracy ma bardzo wysoką rezystancję, a po przekroczeniu progu napięcia zaczyna mocno przewodzić.
- Najczęściej montuje się go równolegle do chronionego obwodu, nie w szeregu.
- Przy doborze liczą się przede wszystkim: napięcie pracy ciągłej, energia impulsu, prąd udarowy i sposób montażu.
- W fotowoltaice i falownikach warto wybierać wersje z ochroną termiczną oraz poprawnie zestawiać je z SPD i uziemieniem.
Jak działa warystor i dlaczego reaguje tak szybko
Najprościej patrzę na niego jak na nieliniowy rezystor zależny od napięcia. Przy napięciu roboczym ma bardzo dużą rezystancję, a po przekroczeniu progu zaczyna przewodzić i „ściąga” nadmiar energii równolegle do chronionego obwodu. W praktyce to nie jest element do stabilizacji napięcia, tylko do przycinania krótkich impulsów i ograniczania ich amplitudy.
Technicznie najczęściej spotkasz MOV, czyli element na bazie tlenku cynku. Jego charakterystyka V/I jest stroma i symetryczna, dlatego dobrze radzi sobie zarówno z dodatnimi, jak i ujemnymi udarami. Producenci podają, że czas reakcji takich elementów schodzi poniżej 25 ns, więc z punktu widzenia elektroniki reaguje naprawdę szybko. W normalnej pracy jego rezystancja może być bardzo wysoka, a przy przepięciu spaść o całe rzędy wielkości.
Ważne jest jeszcze jedno: ten element pracuje równolegle do układu, który ma chronić. Nie wstawia się go w szereg, bo jego zadanie polega na przejęciu impulsu, a nie na „przepuszczaniu” zasilania. To rozróżnienie wróci później, bo właśnie tutaj najłatwiej popełnić błąd.
Skoro wiadomo już, jak reaguje, warto zobaczyć, w jakich miejscach naprawdę daje przewagę, a gdzie jest tylko jednym z kilku potrzebnych zabezpieczeń.
Gdzie ten element naprawdę się przydaje w elektronice i fotowoltaice
Najczęściej widzę go tam, gdzie obwód pracuje z czułą elektroniką, a obok pojawiają się cewki, przekaźniki, długie przewody albo instalacja zewnętrzna. W zasilaczach impulsowych montuje się go przed filtrem EMC, bo filtr tłumi zakłócenia przewodzone, ale nie przejmie samego udaru. W układach z silnikami i stycznikami pomaga ograniczyć przepięcie przy wyłączaniu cewki, a w interfejsach i liniach sygnałowych chroni wejścia przed krótkimi impulsami ESD.
W fotowoltaice sens jest podobny, tylko stawka jest wyższa. Ochrona przydaje się po stronie DC falownika, w skrzynkach stringowych, na wejściach zasilania pomocniczego i w modułach rozdzielczych AC. Przy dużych instalacjach spotyka się już rozwiązania projektowane pod 1000 Vdc albo 1500 Vdc, więc zwykły „uniwersalny” element z półki elektronicznej nie wystarczy. Tu liczy się nie tylko sam poziom ochrony, ale też odporność na powtarzalne udary i bezpieczeństwo termiczne.
Jeśli potrzebuję szybkiej reguły, patrzę tak: w elektronice użytkowej ten element bywa ostatnią linią obrony, a w PV jest częścią szerszego układu ochrony razem z SPD, uziemieniem i poprawnym prowadzeniem przewodów. To prowadzi prosto do najważniejszej decyzji, czyli doboru właściwego modelu.
Jak dobrać właściwy model bez przepłacania
Dobór zaczynam od dwóch liczb: napięcia pracy ciągłej i spodziewanego udaru. Za niski próg zadziałania oznacza niepotrzebne obciążenie elementu, a za wysoki zostawi układ bez ochrony. Nie wybieram też po samej średnicy dysku, bo rozmiar pomaga, ale sam nie mówi jeszcze wszystkiego o skuteczności.
| Parametr | Co oznacza w praktyce | Na co patrzę przy wyborze |
|---|---|---|
| Napięcie pracy ciągłej | Maksymalne napięcie, przy którym układ ma działać bez niepotrzebnego przewodzenia | Musi być wyższe od realnego napięcia obwodu, z bezpiecznym zapasem |
| Napięcie zaciskowe | Poziom, do którego impuls zostanie ograniczony | Im niższe, tym lepsza ochrona, ale bez przekraczania granic chronionych komponentów |
| Prąd udarowy | Jak duży impuls element zniesie, zwykle dla impulsu 8/20 µs | W małej elektronice wystarczą niższe wartości, w rozdzielnicach i PV potrzebne są dużo wyższe |
| Energia impulsu | Ile energii element może rozproszyć bez uszkodzenia | Kluczowe przy powtarzalnych przepięciach i trudnym środowisku |
| Odłączanie termiczne | Bezpieczne wyłączenie po przegrzaniu | Warto wybierać w falownikach, zasilaczach i instalacjach pracujących non stop |
| Forma wykonania | Dysk przewlekany, SMD, blokowy albo strap | Dobieram do miejsca na płytce, wymagań cieplnych i spodziewanej energii |
W praktyce najprostsze dyski przewlekane i SMD dobrze mieszczą się w zakresie mniej więcej 100 A do 25 kA prądu udarowego, a elementy blokowe i strapowe są przeznaczone do jeszcze większych obciążeń, około 25 kA i więcej. To nie są wartości „na oko” z katalogu marketingowego, tylko realny podział, który pomaga odróżnić lekką elektronikę od przemysłu i energetyki. Gdy potrzebuję większego marginesu bezpieczeństwa, wybieram rozwiązania z zabezpieczeniem termicznym, bo po serii silnych przepięć samo przeżycie elementu nie zawsze oznacza bezpieczną pracę.
Dobry dobór to połowa sukcesu. Druga połowa to montaż i uniknięcie błędów, które potrafią zneutralizować nawet solidny projekt.
Najczęstsze błędy, które skracają życie zabezpieczenia
Najczęstszy błąd, jaki widzę, to dobór tylko do napięcia sieci bez sprawdzenia energii udaru i warunków pracy. Taki układ może działać „na papierze”, ale w praktyce przegrzać się po kilku mocniejszych impulsach. Drugi klasyk to montaż z długimi przewodami do punktu odniesienia. Każdy dodatkowy centymetr wnosi indukcyjność, a przy szybkich impulsach to już nie detal, tylko realny wzrost napięcia.
- Montowanie w szeregu zamiast równolegle do chronionego obwodu.
- Brak bezpiecznika lub odłączania termicznego, mimo że obwód pracuje długo i bez nadzoru.
- Ignorowanie DC w instalacjach PV, gdzie napięcia robocze są wysokie i nie każdy element nadaje się do takiego zastosowania.
- Mylenie ochrony impulsowej z ochroną przed trwałym przepięciem - ten element ogranicza skoki, ale nie zastępuje pełnej ochrony zasilania.
- Brak kontroli po silnym udarze, choć parametry ochronne mogą się pogorszyć nawet wtedy, gdy obudowa wygląda jeszcze poprawnie.
Jeśli po przepięciu widać ślady nagrzania, przebarwienia albo zadziałał wyłącznik termiczny, traktuję to jako sygnał do wymiany, a nie do „obserwacji”. W ochronie przepięciowej lepiej wymienić element za wcześnie niż czekać na drugi udar. To naturalnie prowadzi do pytania, jak złożyć ochronę tak, żeby nie opierała się na jednym podzespole.
Co jeszcze zwiększa skuteczność ochrony w instalacji PV i zasilaniu
W dobrej instalacji ten element nie pracuje samotnie. Najlepsze efekty daje połączenie z ochronnikiem przepięciowym w rozdzielnicy, poprawnym uziemieniem, wyrównaniem potencjałów i krótkimi połączeniami między modułem ochrony a chronionym punktem. W PV zwracam też uwagę na prowadzenie przewodów DC, bo długie pętle przewodów potrafią wygenerować dodatkowe napięcia dokładnie wtedy, gdy instalacja ma się bronić.

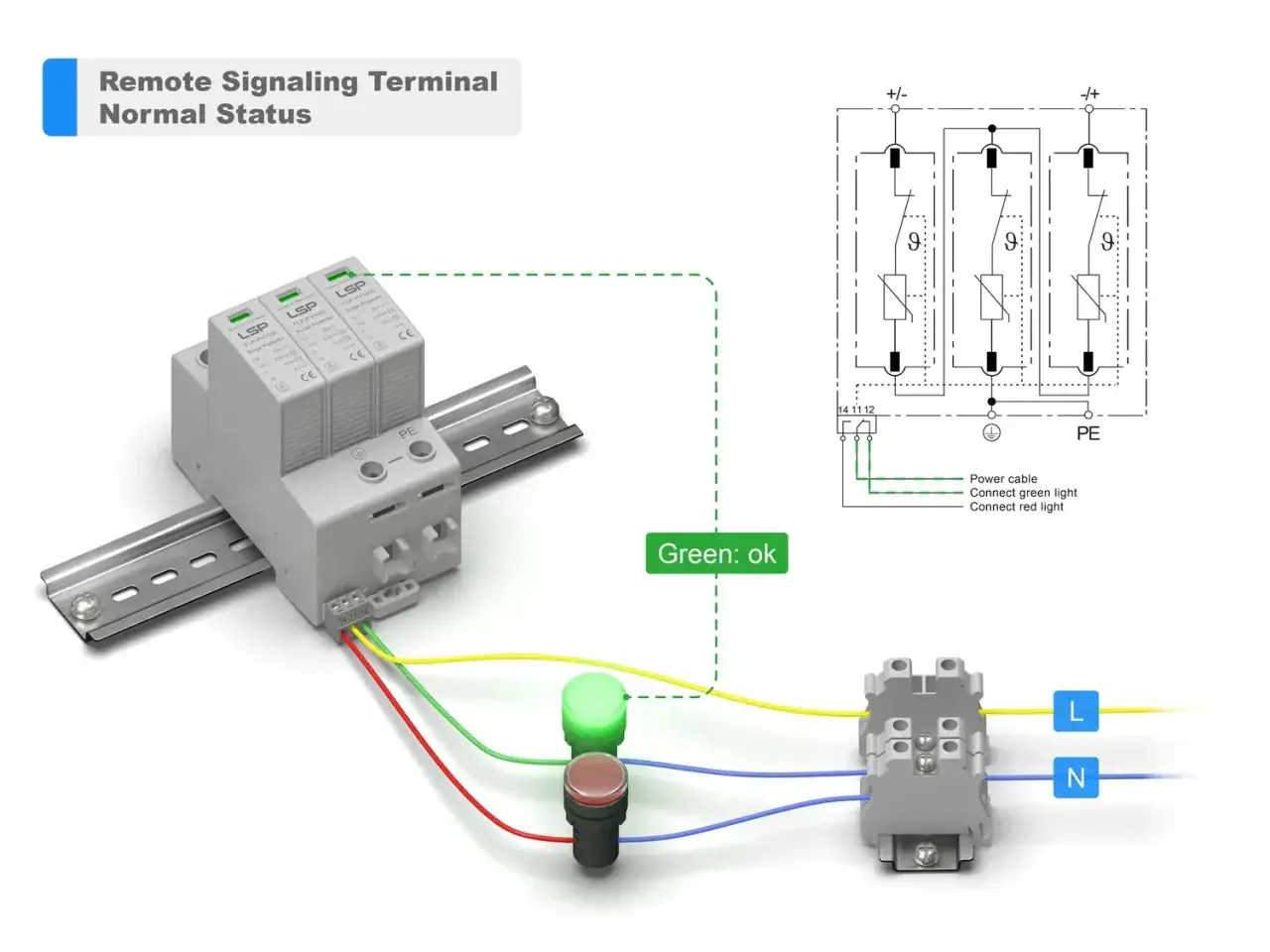

W praktyce myślę o tym tak: pojedynczy element ma przejąć impuls, ale cały system ma sprawić, że impuls w ogóle nie stanie się katastrofą. Dlatego w falownikach i skrzynkach stringowych warto łączyć ochronę komponentową z modułową, a przy większych obiektach z monitoringiem stanu ochronnika. To daje nie tylko większą trwałość, ale też szybszą diagnostykę po burzy albo po serii przełączeń w sieci.
Jeżeli projektujesz układ zasilania, zaczynaj od oceny źródła zagrożenia, a dopiero potem wybieraj konkretny model. Dobrze dobrana ochrona nie jest najtańsza, ale zwykle i tak wychodzi taniej niż wymiana falownika, zasilacza czy całej płyty elektroniki po jednym mocnym impulsie.
