Najważniejsze rzeczy, które warto wiedzieć od razu
- To element półprzewodnikowy sterowany prądem: niewielki prąd bazy kontroluje większy prąd między kolektorem i emiterem.
- Najczęściej spotkasz odmiany NPN i PNP, a różnica między nimi ma znaczenie przy polaryzacji i sposobie sterowania.
- W stanie aktywnym daje wzmocnienie prądowe, a w nasyceniu zachowuje się jak przełącznik z małym spadkiem napięcia.
- W praktyce trzeba pilnować parametrów takich jak hFE, VCE(sat), Ic max, moc strat i bezpieczny obszar pracy.
- W układach energetycznych i fotowoltaicznych częściej pracuje w sterowaniu, logice i pomocniczych obwodach niż w głównym torze mocy.
- Do wielu nowych zastosowań przełączających MOSFET bywa wygodniejszy, ale nie oznacza to, że bipolarny element stracił znaczenie.
Jak działa element BJT w praktyce
Najprościej patrzę na niego jak na zawór prądu. Ma trzy wyprowadzenia: emiter, bazę i kolektor, a mały prąd bazy steruje większym prądem kolektora. W typowym krzemowym układzie złącze baza-emiter zaczyna przewodzić przy około 0,6-0,7 V, ale to nie znaczy, że element jest „włączony” w pełnym sensie - dalej liczy się sposób spolaryzowania i punkt pracy.
W stanie aktywnym obowiązuje przybliżenie Ic ≈ β · Ib, gdzie β to wzmocnienie prądowe. Tu właśnie początkujący najczęściej wpadają w pułapkę: traktują β jak stałą, a ono zmienia się z prądem, temperaturą i egzemplarzem. W praktyce projektowej nie liczę na katalogowe maksimum, tylko zostawiam zapas, szczególnie jeśli układ ma pracować długo, w cieple albo z obciążeniem impulsowym.
W układach przełączających dąży się do nasycenia. Wtedy spadek kolektor-emiter jest niski, zwykle rzędu 0,1-0,3 V dla małych tranzystorów sygnałowych, choć przy większych prądach i gorszym chłodzeniu może być wyższy. To wygodne, ale nie idealne: im większy prąd i im słabsze odprowadzanie ciepła, tym większe ryzyko strat i przegrzania. Dlatego sam schemat to za mało - trzeba jeszcze rozumieć termikę.
Przeczytaj również: Tranzystor unipolarny - jak działa i gdzie go stosować?

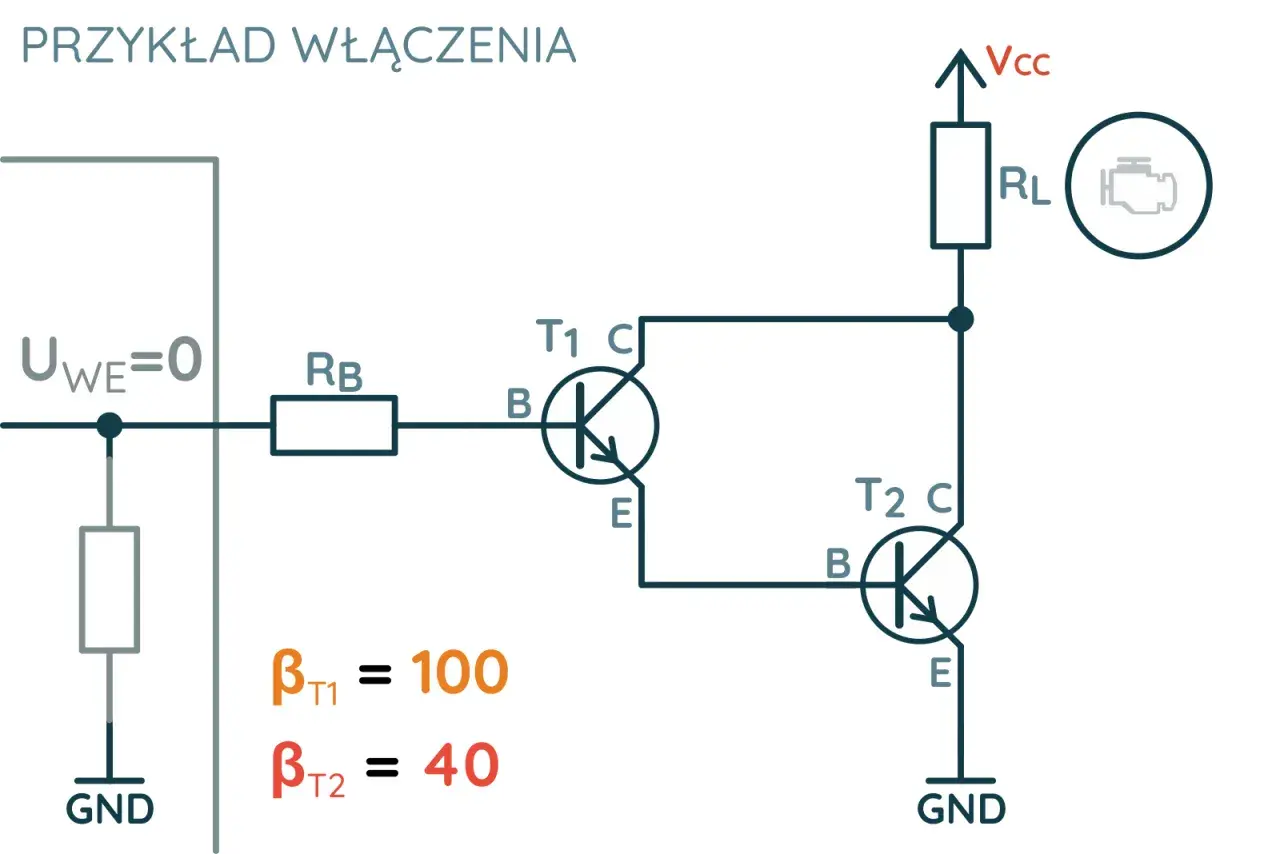

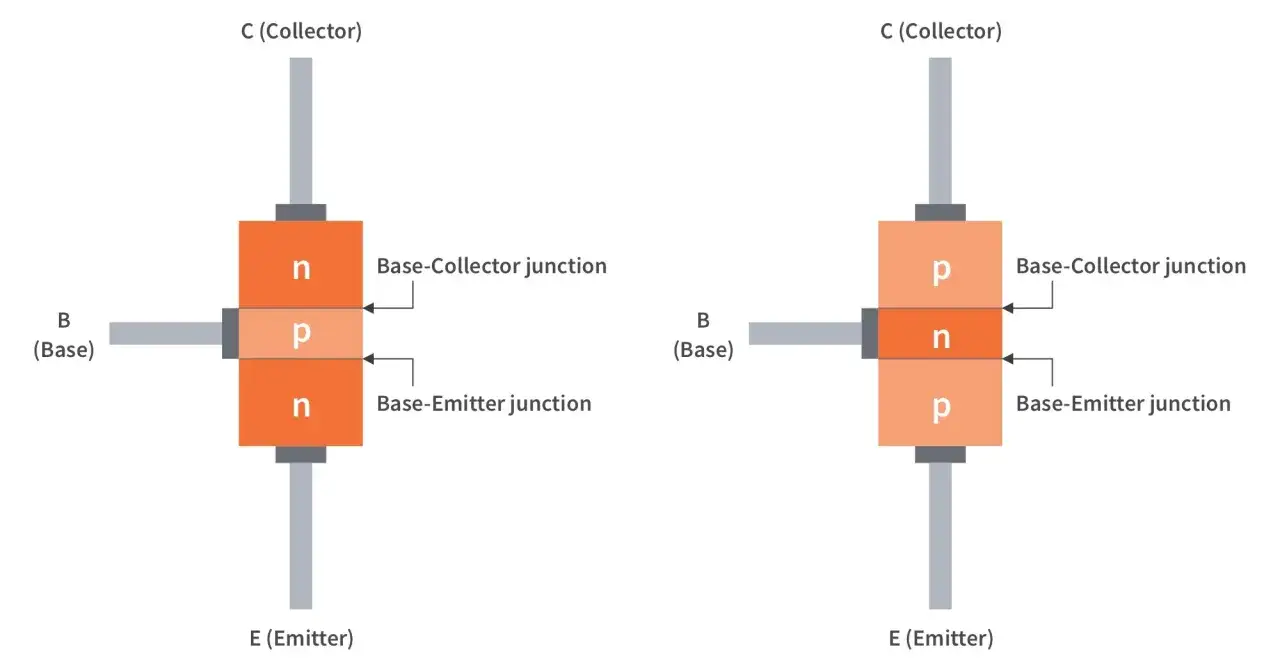

NPN i PNP bez zbędnego żargonu
Wersja NPN jest zwykle wygodniejsza w sterowaniu z logiki cyfrowej, bo łatwo załącza się ją dodatnim prądem bazy względem emitera. PNP działa odwrotnie i bywa użyteczny tam, gdzie chcesz przełączać stronę dodatnią zasilania albo zbudować prosty układ high-side.
| Typ | Jak go zwykle sterować | Gdzie najczęściej ma sens |
|---|---|---|
| NPN | Prądem bazy podanym względem emitera | Przełączanie masy, prostsze sterowniki, układy z mikrokontrolerem |
| PNP | Zmniejszeniem potencjału bazy względem emitera | Przełączanie dodatniej szyny, układy high-side, niektóre stopnie analogowe |
Jeśli ten podział wydaje się drobiazgiem, to praktyka szybko to weryfikuje: od kierunku przewodzenia zależy sposób włączenia rezystorów, polaryzacja wejścia i to, czy układ da się sterować bez dodatkowego stopnia. To prowadzi wprost do pytania, kiedy taki element jest jeszcze najlepszym wyborem, a kiedy lepiej od razu sięgnąć po MOSFET-a.
Kiedy wybrać go zamiast MOSFET-a
Tu nie ma jedynej poprawnej odpowiedzi. Ja porównuję oba rozwiązania przez pryzmat sterowania, strat i prostoty projektu. Bipolarny element ma sens tam, gdzie ważne są proste układy analogowe, niewielka liczba części, przewidywalne zachowanie w małych stopniach wzmacniających albo tanie sterowanie małym obciążeniem. MOSFET zwykle wygrywa w przełączaniu, bo nie potrzebuje stałego prądu bramki i łatwiej z nim uzyskać wysoką sprawność.
| Kryterium | BJT | MOSFET |
|---|---|---|
| Sposób sterowania | Prąd bazy | Napięcie bramki |
| Obciążenie sterujące | Wymaga ciągłego prądu w stanie przewodzenia | Praktycznie brak stałego poboru prądu sterującego |
| Straty w stanie włączenia | Stały spadek napięcia VCE(sat) | Straty zależne od RDS(on) i prądu |
| Przełączanie | Zwykle mniej wygodne przy szybkich impulsach | Zazwyczaj lepsze w nowoczesnych układach impulsowych |
| Najmocniejsza strona | Proste wzmacnianie i tanie sterowanie małymi obciążeniami | Sprawność i łatwość sterowania w wielu układach mocy |
W układach z mikrokontrolerem to porównanie jest szczególnie ważne. Jeśli pin ma zasilić cewkę przekaźnika, mały wentylator albo diodę mocy, BJT nadal bywa wystarczający i tani. Jeśli jednak chcesz ograniczyć straty i nie obciążać wyjścia sterownika prądem bazy, MOSFET częściej będzie rozsądniejszym wyborem. Właśnie dlatego warto umieć czytać notę katalogową, a nie tylko patrzeć na nazwę obudowy.
Na jakie parametry patrzeć w nocie katalogowej
Ja zaczynam od kilku liczb, które od razu mówią, czy element nada się do konkretnego układu. Sama nazwa typu NPN lub PNP niczego jeszcze nie gwarantuje. Dopiero zestaw parametrów pokazuje, czy element wytrzyma napięcie, prąd, temperaturę i sposób pracy, którego potrzebujesz.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| hFE / β | Wzmocnienie prądowe | Nie jest stałe; zmienia się z prądem, temperaturą i egzemplarzem |
| VCE(sat) | Napięcie kolektor-emiter w nasyceniu | Wpływa na straty mocy przy pracy przełączającej |
| Ic max | Maksymalny prąd kolektora | Musisz zostawić zapas, zwłaszcza przy pracy impulsowej |
| VCEO | Maksymalne napięcie kolektor-emiter | Chroni przed przebiciem przy zasilaniu i przepięciach |
| Ptot | Moc strat | Zależy od obudowy i chłodzenia, nie tylko od samego układu |
| SOA | Bezpieczny obszar pracy | Pokazuje, w jakich warunkach element nie ulegnie uszkodzeniu termicznemu |
| fT | Częstotliwość graniczna | Ważna, jeśli tranzystor ma pracować szybciej niż tylko jako prosty przełącznik |
Praktyczny błąd, który widzę najczęściej, polega na traktowaniu hFE jak jedynego kryterium doboru. To za mało. Dla przełącznika liczy się też zapas na nasycenie, temperatura złącza, a czasem nawet sposób lutowania i wielkość pola miedzi na płytce. W małych układach różnica między poprawnym działaniem a grzaniem się elementu bywa naprawdę niewielka, więc margines bezpieczeństwa nie jest luksusem, tylko warunkiem sensownego projektu.
Gdzie ten element nadal ma sens w elektronice i energetyce
W nowoczesnych układach zasilania i automatyki nie jest już królem toru mocy, ale nadal ma sporo praktycznych zastosowań. W sterownikach, przekaźnikach, układach pomiarowych i prostych wzmacniaczach sygnałowych sprawdza się bardzo dobrze, bo jest tani, przewidywalny i łatwy do uruchomienia. Właśnie to lubię w prostych rozwiązaniach: mniej efektowne na papierze, ale często szybsze do wdrożenia w realnym projekcie.
- Sterowanie przekaźnikami i cewkami - prosty stopień załączający działa stabilnie, jeśli poprawnie dobierzesz rezystor bazy i diodę gaszącą.
- Małe wzmacniacze sygnałowe - tam, gdzie potrzebujesz naturalnego wzmocnienia prądowego i klasycznego układu analogowego, BJT nadal jest wygodny.
- Obwody pomocnicze w instalacjach fotowoltaicznych - sygnalizacja, sterowanie, monitoring temperatury, aktywacja pomocniczych obciążeń i izolacja sygnałów.
- Proste źródła prądowe i lustrzane - elementy bipolarne dobrze nadają się do układów, w których zależy ci na stabilniejszym prądzie niż na samym napięciu.
- Układy edukacyjne i prototypowe - łatwo pokazać na nich zależność między prądem sterującym a prądem obciążenia.
W systemach PV, falownikach i sterownikach akumulatorów częściej spotkasz MOSFET-y albo IGBT w głównym obwodzie mocy, ale to nie znaczy, że bipolarne elementy zniknęły z projektu. Po prostu zeszły do warstwy pomocniczej, gdzie liczy się prostota, koszty i szybkie, pewne sterowanie małych obciążeń. To dobry przykład tego, że technologia nie musi być najnowsza, żeby być użyteczna.
Najczęstsze błędy przy projektowaniu układu
Jeśli miałbym wskazać kilka rzeczy, które najczęściej psują projekt, to zacząłbym od błędów przy sterowaniu bazą. Zbyt mały prąd bazy nie daje pewnego nasycenia, a zbyt duży może przeciążyć wyjście sterujące. Druga grupa problemów pojawia się przy termice, bo nawet mały element potrafi nagrzać się szybciej, niż sugeruje sucha analiza prądowa.
- Założenie, że hFE zawsze będzie takie samo - w realnym układzie rozrzut między egzemplarzami bywa duży, a temperatura dodatkowo zmienia zachowanie elementu.
- Brak rezystora w bazie - to jeden z najprostszych sposobów na uszkodzenie wyjścia sterującego lub samego tranzystora.
- Ignorowanie mocy strat - nawet przy poprawnym prądzie element może się przegrzać, jeśli nie ma jak oddać ciepła.
- Mylenie pracy liniowej z przełączającą - w jednym trybie liczysz wzmocnienie, w drugim zależy ci głównie na nasyceniu i niskim VCE(sat).
- Brak diody przy obciążeniu indukcyjnym - przekaźnik, silnik czy cewka potrafią wygenerować impuls niszczący strukturę półprzewodnikową.
- Nieprawidłowe założenia termiczne - im wyższa temperatura, tym większe ryzyko niestabilności i ucieczki parametrów.
Ja przy takich układach zawsze sprawdzam jeszcze pinout konkretnego modelu. To detal, ale bardzo kosztowny, jeśli wyląduje na płytce w złej orientacji. Na etapie prototypu taki błąd potrafi wyglądać jak problem z doborem elementu, a w rzeczywistości jest zwykłym błędem montażowym. Stąd już tylko krok do pytania, kiedy ten element naprawdę daje przewagę, a kiedy lepiej od razu wybrać inne rozwiązanie.
W jakich układach ten element nadal wygrywa prostotą
Jeśli potrzebujesz prostego, taniego i dobrze rozumianego stopnia sterującego, element bipolarny nadal jest rozsądnym wyborem. Dobrze sprawdza się tam, gdzie nie chcesz komplikować projektu dodatkowym driverem, a prąd obciążenia nie jest na tyle duży, by wymagał bardziej zaawansowanej topologii. W małych układach analogowych i pomocniczych wciąż daje bardzo dobry stosunek prostoty do efektu.
- Wybierz go, gdy projekt ma być tani, prosty i łatwy do uruchomienia.
- Wybierz go, gdy pracujesz z małymi obciążeniami i nie potrzebujesz bardzo wysokiej częstotliwości przełączania.
- Wybierz go, gdy zależy ci na klasycznym, dobrze przewidywalnym stopniu wzmacniającym.
- Nie wybieraj go, gdy kluczowa jest najwyższa sprawność w przełączaniu i minimalny pobór ze strony sterownika.
- Nie wybieraj go, gdy obciążenie ma duży prąd, a układ musi pracować chłodno i bez dużych strat.
W praktyce nie chodzi o to, żeby uznać jeden typ za „lepszy” od drugiego. Chodzi o dopasowanie elementu do zadania. Jeśli układ ma być prosty i odporny na kosztowne pomyłki, bipolarny element bywa bardzo wdzięczny. Jeśli priorytetem stają się sprawność, szybkie przełączanie i łatwe sterowanie z logiki, wtedy częściej wygrywa MOSFET. Takie podejście oszczędza czas, pieniądze i późniejsze poprawki na płytce.
