W układach elektronicznych to właśnie ten element często decyduje o tym, czy sygnał zostanie wzmocniony, czy prąd zostanie bezpiecznie przełączony. Wyjaśniam, jak działa tranzystor, jakie są jego najważniejsze odmiany i na co patrzeć przy doborze, zwłaszcza gdy projekt dotyczy zasilania, przetwornicy, falownika albo sterowania w instalacji PV. Dorzucam też praktyczne wskazówki, które pomagają uniknąć przegrzewania, złego doboru napięcia i typowych błędów przy diagnozie.
Najkrócej rzecz ujmując, najważniejsze są zasada sterowania, typ i zapas parametrów
- To element półprzewodnikowy, który pozwala małym sygnałem sterować większym prądem albo szybkim przełączaniem.
- Najczęściej spotkasz odmiany BJT, MOSFET, IGBT oraz nowsze rozwiązania z GaN i SiC.
- W elektronice mocy liczą się nie tylko prąd i napięcie, ale też straty, temperatura i jakość chłodzenia.
- W systemach PV, falownikach i magazynach energii sprawność na poziomie pojedynczych procentów ma realne znaczenie dla całego układu.
- Przy doborze patrzę na napięcie, prąd, straty przełączania, obudowę, sterowanie bramką i margines bezpieczeństwa.
Jak działa element półprzewodnikowy i dlaczego jest tak ważny
Myślę o nim jak o precyzyjnym zaworze dla elektroniki. Mały sygnał na wejściu kontroluje znacznie większy prąd, a układ może pracować na dwa podstawowe sposoby: liniowo, kiedy ma wzmacniać sygnał możliwie wiernie, albo przełączająco, kiedy ma się po prostu szybko włączyć i wyłączyć. W pierwszym przypadku liczy się jakość odwzorowania sygnału, w drugim szybkość i niskie straty.

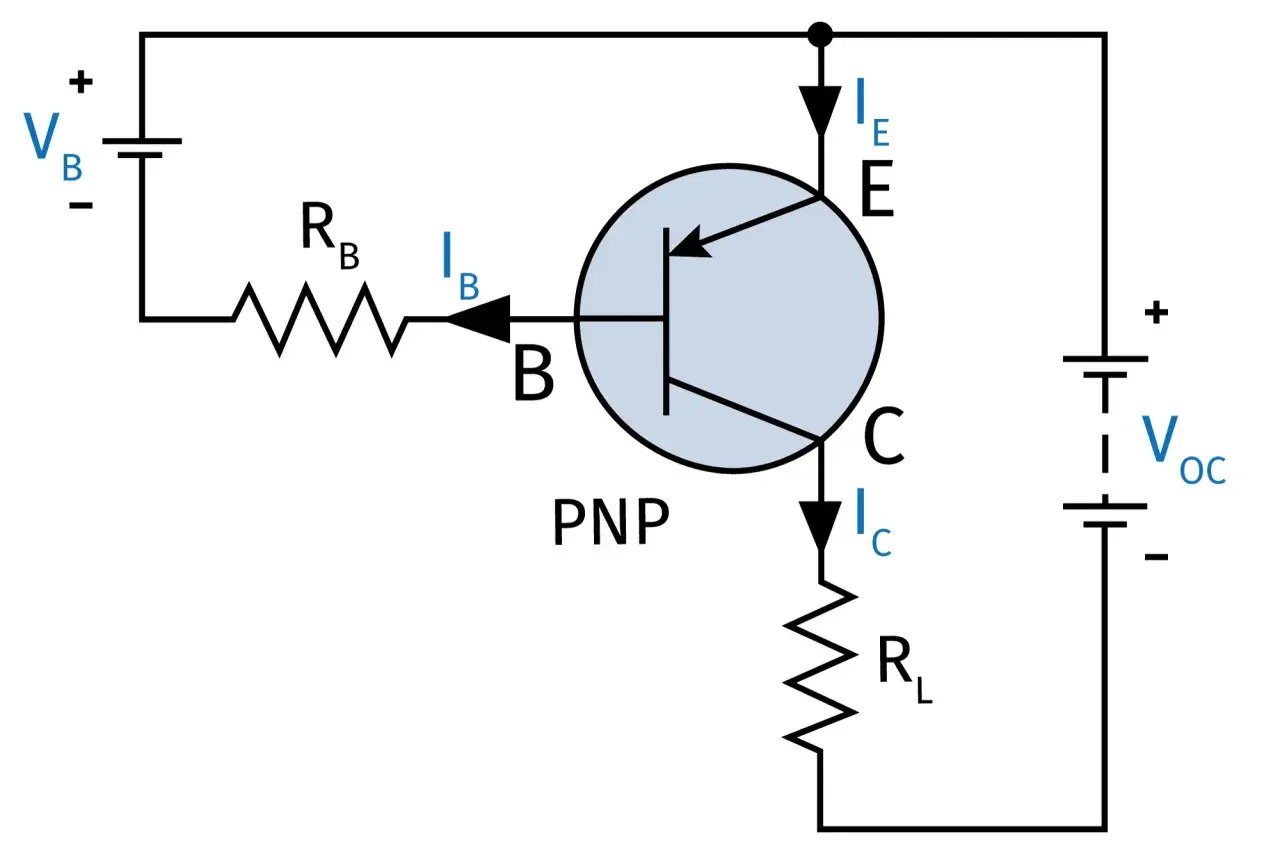

Różnica między rodzinami elementów sprowadza się do sposobu sterowania. W klasycznym BJT o przepływie prądu decyduje prąd bazy, a w MOSFET-ach i IGBT sterowanie odbywa się przez bramkę, która wymaga innego podejścia do drivera. W praktyce oznacza to, że ten sam schemat ideowy może działać świetnie albo przeciętnie tylko dlatego, że zastosowałem inną metodę wysterowania. To właśnie ten mechanizm pozwala przejść do pytania o odmiany, bo każda z nich lepiej radzi sobie w innych warunkach.
Najważniejsze odmiany i gdzie używa się każdej z nich
Jeśli dobieram podzespół do projektu, najpierw patrzę nie na nazwę z katalogu, ale na zakres napięcia, częstotliwość przełączania i to, ile ciepła układ ma oddać. Dopiero potem wybieram rodzinę. Właśnie dlatego porównanie odmian ma większy sens niż same definicje.
| Typ | Jak jest sterowany | Mocna strona | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| BJT | Prądem bazy | Dobre wzmocnienie i prosta teoria działania | Większe wymagania wobec sterowania i zwykle wyższe straty niż w nowocześniejszych rozwiązaniach | Układy analogowe, prostsze wzmacniacze, starsze konstrukcje |
| MOSFET | Napięciem bramki | Bardzo dobre przełączanie i niskie straty przy niskich oraz średnich napięciach | Wrażliwość bramki i rosnące straty przy wyższych napięciach | Zasilacze impulsowe, przetwornice DC-DC, sterowanie silnikami, elektronika użytkowa |
| IGBT | Napięciem bramki | Wysoka odporność na napięcie i sensowna efektywność przy większych mocach | Przełączanie zwykle wolniejsze niż w MOSFET-ach | Falowniki, napędy, układy przemysłowe, większe przetwornice |
| GaN | Napięciem bramki | Bardzo szybkie przełączanie i świetna sprawność w kompaktowych układach | Wymaga starannego projektu płytki i sterowania | Szybkie zasilacze, małe przetwornice, wybrane konstrukcje o wysokiej gęstości mocy |
| SiC | Napięciem bramki | Wysoka sprawność przy dużych napięciach i temperaturach | Wyższy koszt i większa wrażliwość projektu na szczegóły layoutu | Falowniki PV, magazyny energii, ładowarki dużej mocy, przemysł |
GaN, czyli azotek galu, i SiC, czyli węglik krzemu, to półprzewodniki szerokoprzerwowe, które dobrze znoszą wysokie napięcia i szybkie przełączanie. W układach o niskim napięciu i dużej częstotliwości zwykle wygrywa MOSFET, a przy wyższych napięciach i większej mocy coraz częściej rozważa się IGBT albo SiC. GaN daje świetne wyniki tam, gdzie liczy się bardzo szybkie przełączanie i mały rozmiar, ale cena i wymagania projektowe są wyższe. Gdy już wiem, który typ ma sens, sprawdzam, gdzie faktycznie pracuje układ i jakie stawia wymagania termiczne.
Dlaczego w fotowoltaice liczą się zwłaszcza straty i temperatura
W instalacjach PV, w falownikach i w magazynach energii ten element nie pracuje w komfortowych warunkach. Przełącza duże napięcia, przenosi spore prądy i robi to setki tysięcy albo miliony razy na sekundę, zależnie od topologii. Każda dodatkowa strata zamienia się w ciepło, a ciepło obniża sprawność i skraca żywotność całego układu.
W praktyce spotykam go w kilku miejscach naraz: w stopniu DC-DC z MPPT, czyli śledzeniem punktu maksymalnej mocy, w mostku DC-AC falownika, w ładowarkach akumulatorów i w układach zabezpieczeń. W mikroinwerterach oraz optymalizatorach na poziomie panelu kluczowe jest szybkie i czyste przełączanie, bo od tego zależy odzysk energii przy częściowym zacienieniu i stabilność pracy. W większych falownikach stringowych ważniejsze stają się straty przewodzenia, odporność na wysokie napięcie i porządne odprowadzanie ciepła. To dlatego w projektach mocy nie patrzę wyłącznie na nazwę półprzewodnika, ale na cały kontekst pracy.
Jeśli mam ująć to prosto, w układach PV nawet ułamek procenta sprawności robi różnicę w skali lat. Dlatego klasy 600/650 V i 1200 V są tak często spotykane w praktyce projektowej, a dobór komponentów zaczyna się od pytania: ile energii układ ma przepuszczać bez niepotrzebnych strat. To prowadzi naturalnie do wyboru parametrów, bo bez nich nawet dobry typ można łatwo przewymiarować albo przeciążyć.
Na jakie parametry patrzę przy doborze
Ja zwykle zaczynam od prostego pytania: czy układ ma działać chłodno, szybko i bezpiecznie, czy tylko „jakoś” przeżyć test na stole. Jeśli zależy mi na niezawodności, patrzę na kilka parametrów jednocześnie, bo pojedyncza liczba z katalogu rzadko mówi całą prawdę.
| Parametr | Co oznacza | Jak go interpretuję w praktyce |
|---|---|---|
| Maksymalne napięcie | Najwyższe napięcie, które element ma wytrzymać bez przebicia | Dobieram z zapasem, zwykle nie na granicy pracy układu |
| Maksymalny prąd | Prąd ciągły lub impulsowy | Sprawdzam razem z temperaturą obudowy i chłodzeniem, a nie w oderwaniu od reszty |
| RDS(on) lub VCE(sat) | Straty przewodzenia | Im niższe, tym mniej ciepła przy danym prądzie |
| Ładunek bramki | Ile energii trzeba, by przełączyć element | Ważny przy szybkim PWM i przy doborze drivera |
| SOA | Obszar bezpiecznej pracy | Pomaga ocenić, czy element przetrwa przeciążenia i stany przejściowe |
| Obudowa i chłodzenie | Sposób odprowadzania ciepła | Radiator, pole miedzi, pad termiczny albo moduł mocy potrafią zmienić wszystko |
RDS(on) to rezystancja kanału w stanie włączenia, a VCE(sat) to spadek napięcia na nasyconym złączu; oba parametry bezpośrednio przekładają się na ciepło. W projektach z przetwornicą lub falownikiem ładunek bramki bywa ważniejszy niż sam prąd katalogowy, bo decyduje o szybkości przełączania i wymaganiach wobec drivera. Z kolei w układach z silnikami i cewkami patrzę uważnie na przepięcia oraz odporność na lawinę, czyli sytuację, w której element chwilowo musi przyjąć energię z indukcyjności. Jeśli te parametry są poprawnie dobrane, zostaje już tylko diagnostyka i unikanie błędów montażowych.
Jak rozpoznaję uszkodzenie i czego nie robię przy testach
Najczęstszy objaw to układ, który nagle bierze za duży prąd, grzeje się od razu po starcie albo w ogóle nie podaje poprawnego napięcia wyjściowego. Czasem bezpiecznik przepala się natychmiast, czasem zasilacz wchodzi w ochronę, a czasem objaw jest mniej oczywisty: niestabilna regulacja, spadek mocy albo niepokojący szum przetwornicy. Wtedy nie zakładam od razu, że winny jest sam element mocy, bo podobne objawy powodują też uszkodzone sterowanie, driver bramki, kondensatory albo zimne luty.
Przy wstępnej diagnostyce używam multimetru, ale z ostrożnością. Pomiar w trybie testu diody pomaga wykryć zwarcia między wyprowadzeniami albo nienaturalne przewodzenie, jednak pomiary w układzie potrafią mylić, bo równoległe ścieżki zawyżają albo zaniżają wynik. W MOSFET-ach zwracam uwagę na zwarcie między drenem i źródłem oraz na stan bramki, bo ta warstwa jest bardzo wrażliwa na ESD. W BJT sprawdzam złącza baza-emiter i baza-kolektor, a potem porównuję wynik z tym, co widzę w schemacie.
- Odłącz zasilanie i rozładuj kondensatory, zanim zacznę pomiary.
- Sprawdzam zwarcia między wyprowadzeniami multimetrem, ale traktuję to tylko jako wstęp.
- Uruchamiam układ z ograniczeniem prądu, żeby nie powiększyć uszkodzeń.
- Porównuję wynik z dokumentacją, bo zamiennik musi pasować także do sterowania i chłodzenia.
Najgorszy błąd, jaki widzę, to wymiana na „byle podobny” model. Parametry muszą pasować nie tylko prądem, ale też napięciem, szybkością, obudową i sposobem sterowania. Jeśli nowy element ma nawet trochę inne wymagania bramki albo gorszą odporność termiczną, problem wraca po kilku minutach pracy. To prowadzi mnie do ostatniej rzeczy, którą lubię podkreślać przy układach mocy: layout, chłodzenie i test pod obciążeniem są ważniejsze niż sam napis na obudowie.
Co jeszcze robi największą różnicę w układach mocy
W projektach, które mają działać długo i przewidywalnie, patrzę nie tylko na sam półprzewodnik, ale na cały ekosystem wokół niego. Krótkie ścieżki sterujące, sensownie dobrany rezystor bramkowy, porządne odsprzęganie zasilania i właściwy dead time, czyli martwy czas między przełączeniami, potrafią poprawić stabilność bardziej niż droższy element w roli głównej. W praktyce to właśnie te detale decydują o tym, czy układ pracuje chłodno, czy zamienia się w źródło zakłóceń i strat.
- krótka ścieżka sterująca i poprawny rezystor bramkowy
- zapas termiczny i sensowne chłodzenie
- testy z obciążeniem, a nie tylko „na sucho”
Jeśli pracuję z elektroniką mocy w instalacji PV, zawsze zakładam margines na skoki napięcia, temperaturę otoczenia i zabrudzenie chłodzenia. Warto też testować układ etapami: najpierw z ograniczeniem prądu, potem pod częściowym obciążeniem, a dopiero później w warunkach docelowych. Dla mnie to prostsze niż ratowanie przegrzanego projektu po fakcie. Najlepiej działa prosta zasada: dobieram właściwy typ, sprawdzam zapas parametrów, pilnuję chłodzenia i nie lekceważę sterowania. Wtedy element mocy przestaje być źródłem problemów, a zaczyna robić to, do czego został stworzony, czyli pewnie wzmacniać albo przełączać sygnał w całym układzie.
