Przekaźnik wygląda na prosty element, ale jego awaria potrafi zatrzymać cały układ: pompę, wentylator, automatykę szafy sterowniczej albo pomocnicze obwody w instalacji PV. Poniżej pokazuję, jak sprawdzić przekaźnik bez zgadywania, czyli od rozpoznania typu elementu, przez pomiar cewki i styków, aż po test w rzeczywistym układzie.
Najpewniejsza diagnoza łączy oględziny, pomiar cewki i test styków pod obciążeniem
- Sam klik nie wystarcza - przekaźnik może załączać mechanicznie, a i tak mieć wypalone styki.
- Najpierw sprawdzam typ elementu - przekaźnik elektromagnetyczny i półprzewodnikowy diagnozuje się inaczej.
- Cewka ma mieć prawidłową rezystancję - brak ciągłości albo skrajnie niski opór zwykle oznacza uszkodzenie.
- Styki NO i NC muszą zmieniać stan - bez zasilania i po zasileniu cewki ich zachowanie powinno być przewidywalne.
- Jeśli problem znika po wyjęciu przekaźnika, winne bywa też gniazdo - korozja, luźny pin lub spadek napięcia w sterowaniu.
- W układach DC i PV zużycie styków postępuje szybciej - szczególnie przy dużym prądzie i częstym przełączaniu.
Zanim zmierzysz, ustal z jakim przekaźnikiem pracujesz

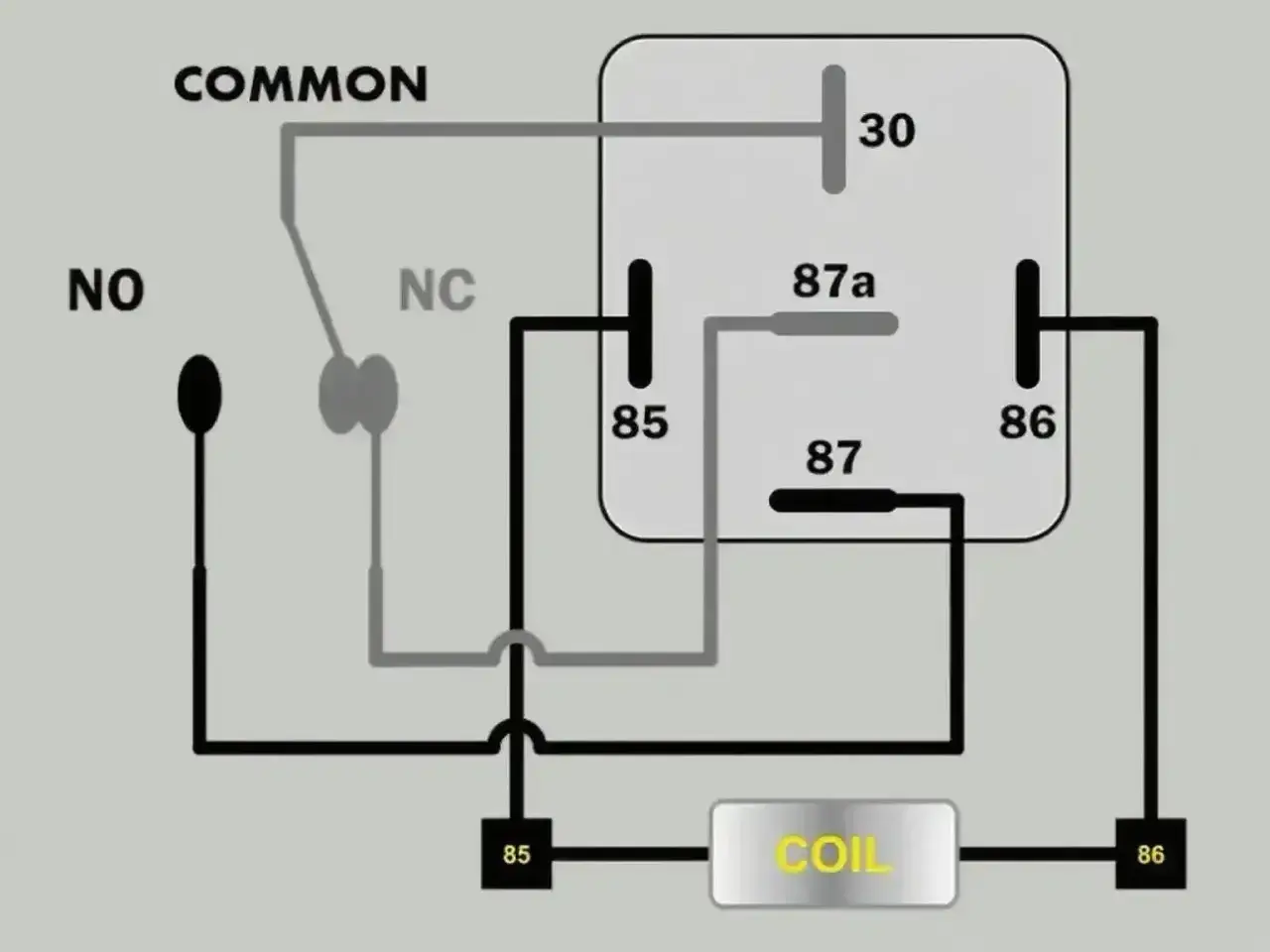

Ja zaczynam od identyfikacji, bo bez niej łatwo wyciągnąć z miernika fałszywy wniosek. Inaczej sprawdza się klasyczny przekaźnik elektromagnetyczny z cewką i stykami NO/NC, a inaczej przekaźnik półprzewodnikowy, który nie ma ruchomej zwory i nie „klika” w ogóle. W praktyce najczęściej spotkasz przekaźniki plug-in z oznaczeniami pinów typu 85, 86, 30, 87 i 87a. W prostym układzie 85 i 86 to cewka, 30 to styk wspólny, 87 to styk normalnie otwarty, a 87a to styk normalnie zamknięty. Jeśli masz element na płytce drukowanej albo w module falownika, sterownika ładowania czy automatyki, najpierw szukam dokumentacji, bo układ wyprowadzeń bywa inny niż w typowym przekaźniku samochodowym.| Typ przekaźnika | Co sprawdzam w pierwszej kolejności | Na co uważam |
|---|---|---|
| Elektromagnetyczny | Cewkę, styki, klik, rezystancję i ciągłość | Polaryzację, jeśli w środku jest dioda gasząca |
| Półprzewodnikowy | Sygnał sterujący, spadek napięcia, prąd upływu, temperaturę | Brak kliknięcia jest normalny, więc nie oceniam go „na słuch” |
Gdy wiem, z czym mam do czynienia, łatwiej ocenić objawy i nie pomylić awarii przekaźnika z problemem zasilania. A właśnie po objawach często najszybciej widać, czy warto iść w stronę samego elementu, czy raczej całego obwodu.
Objawy, które naprawdę wskazują na awarię przekaźnika
Najbardziej mylące są przypadki, w których układ działa raz na kilka prób. Przekaźnik może wtedy załączać się mechanicznie, ale mieć styki nadpalone, zaśniedziałe albo zbyt oporne, żeby bezpiecznie przenieść prąd. W instalacjach fotowoltaicznych, sterownikach pomp czy układach wentylacji taki objaw szczególnie często wychodzi pod obciążeniem, a nie na luzie.
- Brak reakcji po podaniu sygnału sterującego - cewka może być przerwana, ale równie dobrze problem leży w zasilaniu lub masie.
- Słychać klik, ale obciążenie nie startuje - to klasyczny sygnał, że mechanika działa, a styki już nie.
- Praca przerywana - układ działa po stuknięciu, po ostygnięciu albo tylko czasami; to często wskazuje na zużycie styków lub luźny pin w gnieździe.
- Nagrzewanie obudowy lub podstawki - podwyższona rezystancja zestyku zamienia się w ciepło, więc problem widać też termicznie.
- Ślady przypalenia, nalot lub korozja - to nie jest kosmetyka, tylko ślad po długotrwałym przeciążeniu albo wilgoci.
Jeśli widzę któryś z tych sygnałów, nie zakładam jeszcze winy przekaźnika w 100 procentach, ale traktuję go jako głównego podejrzanego. Następny krok to już pomiar, najlepiej w logicznej kolejności, a nie przypadkowe „przekuwanie” wszystkiego miernikiem.
Sprawdzenie przekaźnika multimetrem krok po kroku
Najprostszy i najskuteczniejszy test robię cyfrowym multimetrem. Na stole wystarczy mi pomiar rezystancji, test ciągłości i źródło napięcia zgodne ze znamionami cewki. W wielu typowych przekaźnikach 12 V opór cewki mieści się w okolicach 50-200 Ω, a Relpol podaje taki zakres dla wielu konstrukcji. Z kolei w katalogach Omrona spotyka się też modele 12 V DC z cewką na poziomie 278 Ω, więc nie ma jednej uniwersalnej liczby dla wszystkich elementów.
| Pomiar | Oczekiwany wynik | Co oznacza odchyłka |
|---|---|---|
| Cewka | Rezystancja zgodna z dokumentacją; często dziesiątki lub setki omów | Przerwa, zwarcie lub wartość mocno odbiegająca od modelu |
| Styk NO bez zasilania | Brak ciągłości | Sklejone lub nadpalone styki |
| Styk NC bez zasilania | Ciągłość | Uszkodzenie toru stykowego albo zły dobór typu |
| Styk NO po zasileniu cewki | Ciągłość lub opór bliski zeru | Brak przełączenia, problem z cewką, mechaniką albo stykiem |
- Wyłącz zasilanie układu i wyjmij przekaźnik z podstawki lub odłącz go od płytki.
- Sprawdź oznaczenia na obudowie, bo bez nich łatwo pomylić piny i typ styków.
- Ustaw multimetr na pomiar rezystancji i zmierz cewkę między odpowiednimi wyprowadzeniami.
- Jeśli cewka ma diodę gaszącą, zachowaj polaryzację przy podawaniu napięcia, bo odwrotne podłączenie potrafi zafałszować test albo uszkodzić zabezpieczenie.
- Podaj napięcie znamionowe cewki i sprawdź, czy słychać wyraźne kliknięcie.
- Zbadaj przejście między stykami NO i NC przed oraz po zasileniu cewki.
- Jeśli multimetr pokazuje niestabilne wartości, odejmij opór przewodów pomiarowych i powtórz test.
Ja zwracam szczególną uwagę na to, że kliknięcie nie jest dowodem sprawności. Przekaźnik może mechanicznie pracować, a mimo to nie przewodzić prądu pod obciążeniem. Dlatego po pomiarze cewki zawsze sprawdzam także zachowanie styków, bo to one najczęściej kończą życie wcześniej niż sama cewka.
Sprawdź, czy problem nie leży w zasilaniu albo sterowaniu
Jeżeli przekaźnik na stole wygląda dobrze, a w urządzeniu nadal nie działa, nie skreślam go od razu. Najpierw sprawdzam, czy na cewkę faktycznie dociera napięcie sterujące. W układach 12 V powinno to być napięcie zbliżone do znamionowego, a przy większym spadku na przewodach, zaśniedziałym gnieździe albo słabym styku przekaźnik może nie zadziałać mimo poprawnego elementu.
| Gdzie mierzę | Co chcę zobaczyć | Co oznacza problem |
|---|---|---|
| Na pinach cewki przy komendzie załączenia | Napięcie bliskie nominalnemu | Wada sterownika, przerwa w przewodzie, zły styk masy |
| Na złączu podstawki | Stabilny kontakt i brak nadmiernego spadku napięcia | Korozja, luz mechaniczny, przegrzanie gniazda |
| Na torze wyjściowym pod obciążeniem | Niski spadek napięcia i brak grzania | Zużyte styki, za mała wydajność lub problem z przewodem |
W obwodach większej mocy, zwłaszcza przy prądzie stałym, podwyższona rezystancja zestyku szybko zamienia się w ciepło. Przy 10 A i 50 mΩ to już około 5 W strat, więc nawet pozornie niewielkie zużycie potrafi podnieść temperaturę i rozregulować cały tor. W instalacjach PV, zasilania akumulatorowego czy automatyki pomp to nie jest detal, tylko realny problem eksploatacyjny.
Jeśli po takim sprawdzeniu nadal mam wątpliwości, przechodzę do najczęstszych błędów. To właśnie one najczęściej psują diagnozę, choć sam przekaźnik bywa wtedy zupełnie niewinny.
Najczęstsze błędy, które zafałszowują wynik
W praktyce widzę kilka powtarzalnych pomyłek. Niektóre dają „ładny” wynik na mierniku, ale nie mówią nic o pracy pod obciążeniem. Inne prowadzą do niepotrzebnej wymiany sprawnego elementu.
- Pomiar bez znajomości pinoutu - jeśli nie wiem, gdzie jest cewka, mogę łatwo sprawdzać zły zestyk i wyciągać fałszywe wnioski.
- Ocenianie po samym kliknięciu - dźwięk mówi tylko tyle, że mechanizm się poruszył, a nie że styk przewodzi poprawnie.
- Test wpięty w układ, a nie na stole - równoległe gałęzie potrafią oszukać pomiar ciągłości.
- Ignorowanie diody gaszącej - przy niektórych modelach polaryzacja cewki ma znaczenie i bez tego test jest niepełny.
- Wstawienie nieidentycznego zamiennika - nawet jeśli pasuje w gniazdo, może mieć inny układ styków albo inną rezystancję cewki.
- Pomijanie temperatury i wibracji - przekaźnik, który na zimno działa dobrze, może szwankować po rozgrzaniu obudowy lub po dłuższej pracy.
Ja szczególnie nie ufam testowi „na słuch”, jeśli układ ma pracować w urządzeniu krytycznym albo w miejscu trudno dostępnym. Gdy wynik nadal nie jest jednoznaczny, decyzję podejmuję już na podstawie ryzyka, kosztu przestoju i stanu samego elementu.
Kiedy wymienić przekaźnik, a kiedy szukać usterki dalej
Wymiana ma sens wtedy, gdy cewka ma przerwę, opór jest wyraźnie poza zakresem, styki nie przełączają się poprawnie albo obudowa ma ślady przegrzania. W takich sytuacjach nie próbuję ratować elementu „na chwilę”, bo to zwykle tylko przesuwa problem w czasie. Jeśli przekaźnik pracuje w układzie o dużym obciążeniu, a styki już wyraźnie grzeją, wymiana jest rozsądniejsza niż dalsze eksperymenty.
- Wymień od razu - gdy cewka jest przerwana, zwarła się, obudowa jest nadtopiona albo styki są sklejone.
- Sprawdź jeszcze gniazdo i przewody - gdy przekaźnik działa na stole, ale w instalacji nie dostaje właściwego napięcia.
- Sprawdź obciążenie - gdy nowy przekaźnik też szybko się psuje, bo przyczyna leży po stronie odbiornika lub zbyt dużego prądu rozruchowego.
- Sprawdź sposób przełączania - w obwodach DC i indukcyjnych łuk elektryczny przy rozłączaniu zużywa styki szybciej niż w prostych obciążeniach rezystancyjnych.
W instalacjach fotowoltaicznych i automatyce budynkowej nie patrzę tylko na to, czy przekaźnik „jeszcze działa”. Patrzę też na zapas prądowy, warunki termiczne i liczbę cykli przełączeń, bo to one decydują, czy element wytrzyma dłużej niż kilka miesięcy. Jeśli układ pracuje ciężko, lepiej dobrać solidniejszy model niż liczyć, że lekko zużyty element „dociągnie” do kolejnego sezonu.
W instalacjach fotowoltaicznych i automatyce liczy się jeszcze zapas i warunki pracy
W systemach związanych z energią odnawialną przekaźnik często nie jest głównym bohaterem, ale potrafi decydować o stabilności całego układu. Spotykam go przy sterowaniu wentylatorami, pompami, przełączaniu źródeł, układach pomocniczych falowników i w torach zabezpieczeniowych. Tu naprawdę nie opłaca się dobierać elementu „na styk”.
Ja patrzę wtedy na cztery rzeczy: napięcie i prąd styków, rodzaj obciążenia, temperaturę otoczenia oraz liczbę cykli. Jeśli przekaźnik ma przełączać obciążenie indukcyjne, dokładam tłumienie przepięć, a jeśli pracuje w gorącej szafie technicznej, biorę model z zapasem. Przy prądzie stałym zwracam szczególną uwagę na zdolność łączeniową, bo gaszenie łuku jest trudniejsze niż w AC, więc zużycie styków zwykle postępuje szybciej.
- Do obwodów o dużym prądzie wybieram model z wyraźnym zapasem względem obciążenia.
- Do cewek i obciążeń indukcyjnych stosuję odpowiednie tłumienie przepięć.
- W szafach sterowniczych sprawdzam temperaturę pracy, bo przegrzanie skraca życie styków.
- W układach krytycznych trzymam identyczny, sprawdzony zamiennik na miejscu, zamiast improwizować w dniu awarii.
Jeśli przekaźnik wraca do problemów mimo poprawnej wymiany, zwykle nie winny jest sam element, tylko cały tor: zasilanie, masa, gniazdo, obciążenie albo warunki, w jakich pracuje. Właśnie dlatego przy diagnostyce nie zamykam się na jeden pomiar, tylko sprawdzam cały układ od sterowania po styk wyjściowy.
