W schematach elektronicznych kondensator wygląda niepozornie, ale jego symbol niesie więcej informacji, niż widać na pierwszy rzut oka. Pokażę, jak go rozpoznać, czym różni się wersja spolaryzowana od niespolaryzowanej, co oznaczają liczby obok znaku i jak czytać go w praktyce, także w układach zasilania, falownikach i elektronice związanej z fotowoltaiką.
Najważniejsze informacje o symbolu kondensatora w schematach
- Podstawowy symbol kondensatora to dwa równoległe odcinki oznaczające okładki elementu.
- Wersja spolaryzowana ma dodatkowe oznaczenie polaryzacji, zwykle zakrzywioną kreskę albo znak plus.
- Obok symbolu najczęściej widzisz wartość pojemności, np.
100 nF,10 µFalbo470 pF. - Sam kształt nie wystarcza, bo trzeba jeszcze sprawdzić napięcie znamionowe, typ elementu i miejsce w układzie.
- Najczęstszy błąd to pomylenie kondensatora spolaryzowanego z niespolaryzowanym albo wlutowanie go odwrotnie.

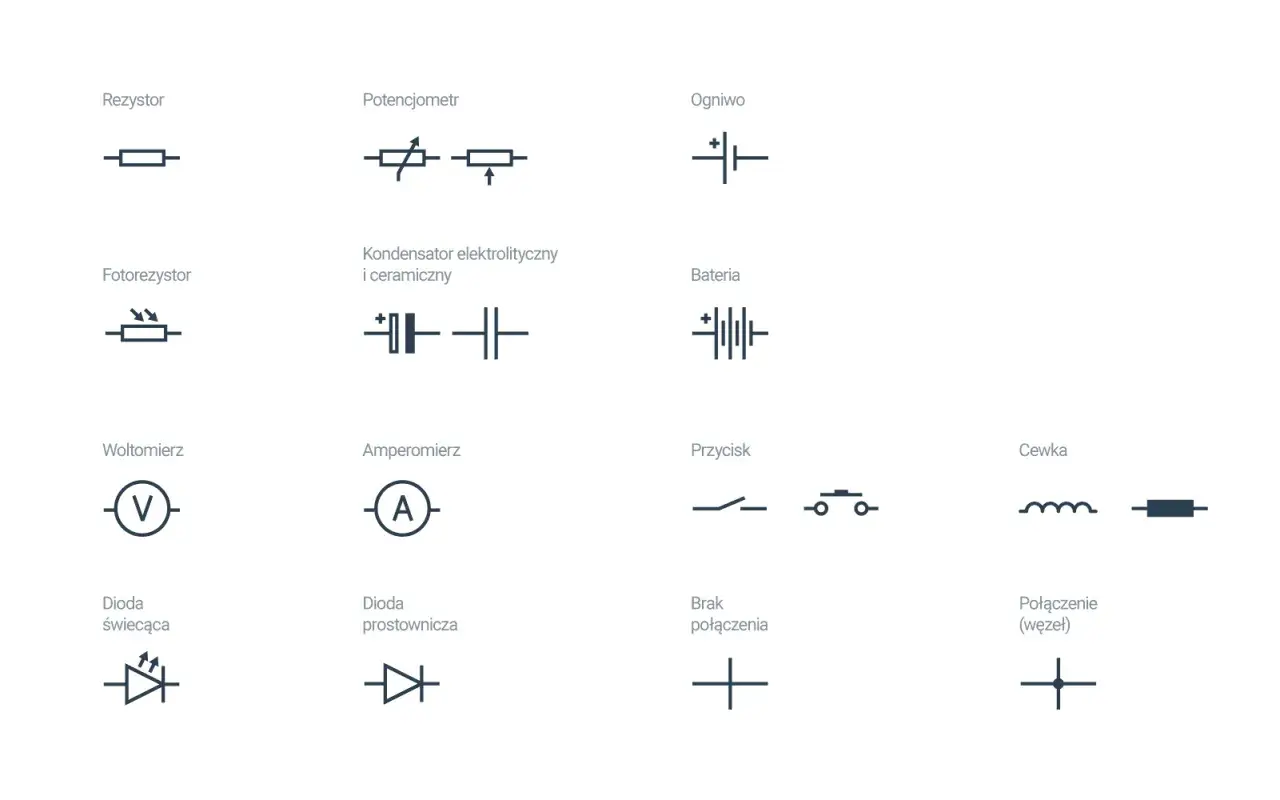

Jak wygląda symbol kondensatora na schemacie
Najprostszy zapis to dwie równoległe kreski. Taki znak pokazuje, że mamy do czynienia z elementem, który magazynuje ładunek i wpływa na przebieg napięcia oraz prądu, a nie z przewodem czy rezystorem. W dokumentacjach zgodnych z IEC 60617 to właśnie podstawowy, najczęściej spotykany zapis dla kondensatora niespolaryzowanego.
Ja czytam ten symbol zawsze w kontekście całego fragmentu schematu. Jeśli kondensator stoi przy wejściu zasilania, zwykle pracuje jako filtr lub element wygładzający. Jeśli znajduje się przy układzie scalonym, najczęściej odsprzęga zasilanie i tłumi zakłócenia. W torze sygnałowym bywa z kolei używany do separacji składowej stałej.
Warto pamiętać o jednej rzeczy: schemat nie pokazuje wyglądu fizycznego części, tylko jej funkcję w układzie. Dlatego symbol kondensatora może wyglądać identycznie w prostym układzie audio, zasilaczu impulsowym i sterowniku ładowania, ale rola elementu będzie zupełnie inna. To prowadzi prosto do pytania, kiedy ten znak oznacza kondensator zwykły, a kiedy spolaryzowany.

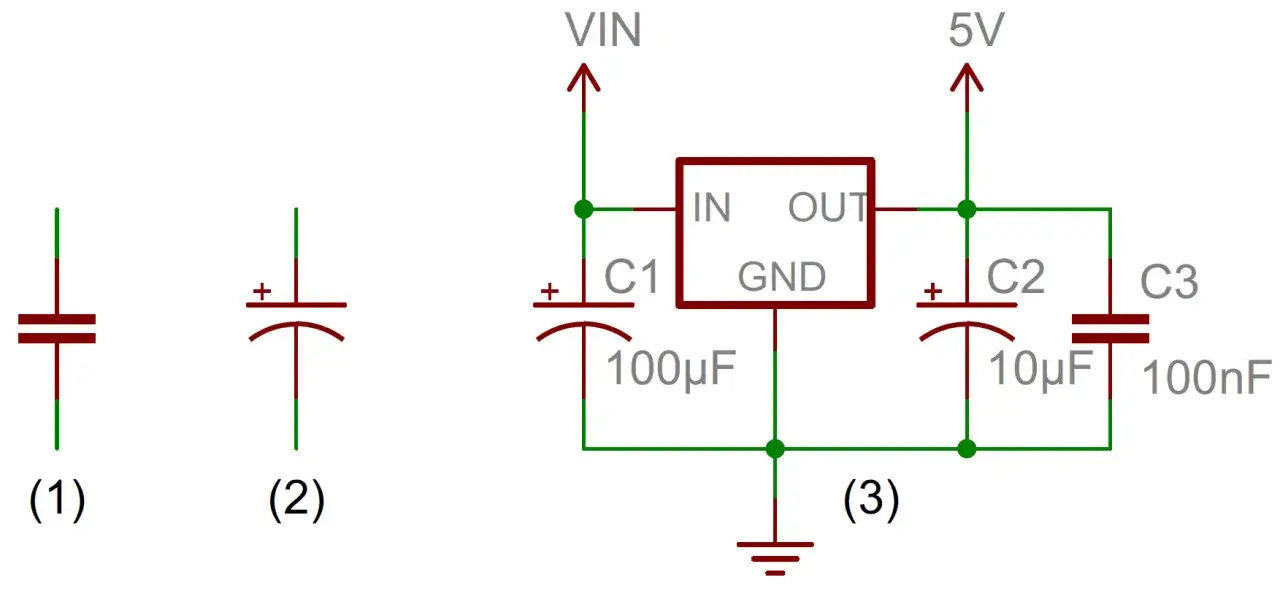

Kiedy symbol oznacza kondensator spolaryzowany
Najwięcej pomyłek bierze się z tego, że nie każdy kondensator wolno wpiąć w dowolnym kierunku. Ja zawsze sprawdzam, czy na schemacie nie ma informacji o polaryzacji, bo kondensator elektrolityczny albo tantalowy wymaga właściwego ustawienia biegunów. W praktyce oznaczenie bywa pokazane jako jedna zakrzywiona kreska, znak + przy jednej z nóżek albo inny wariant przyjęty przez bibliotekę CAD.
| Typ | Jak wygląda symbol | Co oznacza | Gdzie spotykam najczęściej |
|---|---|---|---|
| Niespolaryzowany | Dwie proste, równoległe kreski | Można go podłączyć w obu kierunkach | Układy filtrujące, audio, odsprzęganie, kondensatory ceramiczne i foliowe |
| Spolaryzowany | Jedna kreska bywa zakrzywiona albo jedna strona jest wyraźnie oznaczona | Wymaga zachowania biegunowości | Zasilacze, układy magazynowania energii, tory DC, część kondensatorów elektrolitycznych |
| Zmienny lub stroikowy | Symbol kondensatora z ukośną strzałką | Wartość pojemności można regulować | Obwody strojenia, dopasowanie, precyzyjna regulacja w torach RF |
Ten podział jest ważniejszy, niż wygląda na pierwszy rzut oka. Jeśli zobaczysz kondensator spolaryzowany i potraktujesz go jak element niespolaryzowany, w praktyce możesz doprowadzić do błędnego montażu albo uszkodzenia części. Przy układach mocy, zwłaszcza w zasilaczach i falownikach, taki błąd nie kończy się kosmetycznym problemem, tylko realną awarią. Następny krok to odczytanie liczb i skrótów, które stoją obok symbolu.
Jak czytać wartości obok symbolu
Sam rysunek nie mówi jeszcze wszystkiego. Ja zawsze sprawdzam oznaczenie referencyjne, pojemność i napięcie znamionowe, bo dopiero ten zestaw pozwala ocenić, czy element ma sens w danym miejscu schematu. Oznaczenie w stylu C1, C7 albo C12 to po prostu numer pozycji elementu na schemacie, a nie jego parametr elektryczny.
Najczęściej spotkasz trzy podstawowe jednostki pojemności: pF, nF i µF. Dla czytelności warto pamiętać o prostym skrócie myślowym: pikofarady zwykle trafiają do układów wysokiej częstotliwości, nanofarady są bardzo uniwersalne, a mikrofarady częściej pojawiają się w zasilaniu i układach wygładzających.
-
47 pFlub100 pFoznacza małą pojemność, typową dla szybkich obwodów i korekcji. -
10 nFlub100 nFto klasyczny zakres odsprzęgania i filtracji zakłóceń. -
1 µFdo100 µFpojawia się często w zasilaniu, opóźnieniach i wygładzaniu napięcia. - Wartość napięcia, np.
16 V,50 Valbo wyższa, mówi, jakiego maksymalnego obciążenia element może bezpiecznie znosić.
W praktyce nie patrzę na samą pojemność. Równie ważny jest zapas napięcia, a w bardziej wymagających układach także ESR, czyli rezystancja szeregowa zastępcza. To parametr, który wpływa na straty, nagrzewanie i skuteczność pracy kondensatora w układach impulsowych. Właśnie dlatego dwa kondensatory o tej samej pojemności mogą zachowywać się zupełnie inaczej w tym samym miejscu schematu. Skoro parametry są tak ważne, warto też wiedzieć, jakie pomyłki zdarzają się najczęściej.
Najczęstsze błędy przy interpretacji symbolu
W mojej ocenie najwięcej problemów nie powoduje sam symbol, tylko zbyt szybkie czytanie schematu. Człowiek widzi „kondensator” i zakłada, że każdy działa tak samo, a to zwykle pierwszy krok do błędu. Najczęściej spotykam cztery wpadki.
- Mylenie kondensatora spolaryzowanego z niespolaryzowanym.
- Ignorowanie znaku polaryzacji i wlutowanie elementu odwrotnie.
- Patrzenie tylko na pojemność, bez sprawdzenia napięcia znamionowego.
- Odczytywanie starego wariantu symbolu bez sprawdzenia legendy schematu lub biblioteki CAD.
Dlaczego ten znak ma znaczenie w fotowoltaice i elektronice mocy
W układach związanych z energią, takich jak falowniki, sterowniki ładowania czy zasilacze pomocnicze, kondensator pojawia się bardzo często. Ja najczęściej widzę go w trzech miejscach: przy wygładzaniu napięcia po prostowaniu, przy odsprzęganiu zakłóceń oraz w szynie DC, gdzie pomaga stabilizować pracę całego układu. W systemach fotowoltaicznych to ważne, bo zmiany obciążenia i zakłócenia przełączające są tam codziennością, a nie wyjątkiem.
W praktyce kondensator w takim układzie może robić kilka rzeczy naraz. Może redukować tętnienia, chwilowo magazynować energię, tłumić szpilki napięciowe i poprawiać stabilność pracy elektroniki sterującej. Właśnie dlatego w dokumentacji do urządzeń PV nie warto czytać symboli „na skróty”. Ten sam znak może oznaczać element zasilający logikę sterownika albo duży kondensator po stronie mocy, a ich wymagania są zupełnie inne.
Jeśli projekt dotyczy elektroniki przy instalacji fotowoltaicznej, patrzę dodatkowo na to, czy kondensator pracuje po stronie DC, czy w części sygnałowej. W pierwszym przypadku liczy się odporność na napięcie, temperaturę i prąd tętnień. W drugim częściej ważniejsze są małe straty i dobra filtracja zakłóceń. To nie jest drobny detal, tylko jedna z rzeczy, które decydują o niezawodności całego układu. Żeby naprawdę czytać schematy pewnie, dobrze zamknąć temat kilkoma prostymi zasadami, które stosuję za każdym razem.
Co sprawdzam, zanim uznam symbol za poprawnie odczytany
Gdy analizuję schemat, idę zawsze tą samą kolejnością. Najpierw rozpoznaję typ kondensatora, potem sprawdzam polaryzację, a na końcu czytam parametry obok symbolu. Taki porządek oszczędza czas i zmniejsza ryzyko błędu, zwłaszcza gdy schemat jest rozbudowany i pełen podobnych oznaczeń.
- Typ elementu: niespolaryzowany, spolaryzowany czy zmienny.
- Polaryzacja: czy trzeba zachować kierunek podłączenia.
- Parametry: pojemność, napięcie znamionowe, tolerancja i ewentualnie ESR.
Jeśli zapamiętasz te trzy kroki, symbol kondensatora przestanie być tylko graficznym znakiem, a zacznie mówić coś konkretnego o działaniu układu. W praktyce to wystarczy, żeby szybciej czytać schematy, łatwiej wychwytywać błędy i pewniej pracować zarówno z prostą elektroniką, jak i z układami zasilania w systemach PV.
