Mostek H to układ, który pozwala odwracać polaryzację zasilania silnika prądu stałego, a więc zmieniać kierunek jego obrotów bez żadnych mechanicznych przełączeń. W praktyce decyduje też o płynności startu, hamowaniu, ochronie tranzystorów i odporności całego napędu na przeciążenia. Poniżej rozkładam ten temat na proste działanie, dobór elementów i błędy, które najczęściej kosztują najwięcej czasu podczas uruchamiania.
Najważniejsze informacje o sterowaniu silnikiem przez układ H
- Układ H odwraca polaryzację na zaciskach silnika, dzięki czemu obraca on wałek w jedną lub drugą stronę.
- Prędkość zwykle reguluje się sygnałem PWM, a kierunek osobnym sygnałem sterującym lub parą wejść logicznych.
- Największe ryzyko dla tranzystorów pojawia się przy przełączaniu, gdy brakuje martwego czasu, czyli dead time.
- Przy starcie i przy zablokowanym wirniku silnik pobiera bardzo duży prąd, więc zasilanie i elementy mocy trzeba dobierać z zapasem.
- W praktyce ważne są też diody pasożytnicze, chłodzenie, kondensatory odsprzęgające i poprawny układ ścieżek na PCB.
- Taki układ spotyka się nie tylko w robotyce, ale też w automatyce budynkowej i w mechanizmach pomocniczych instalacji PV.

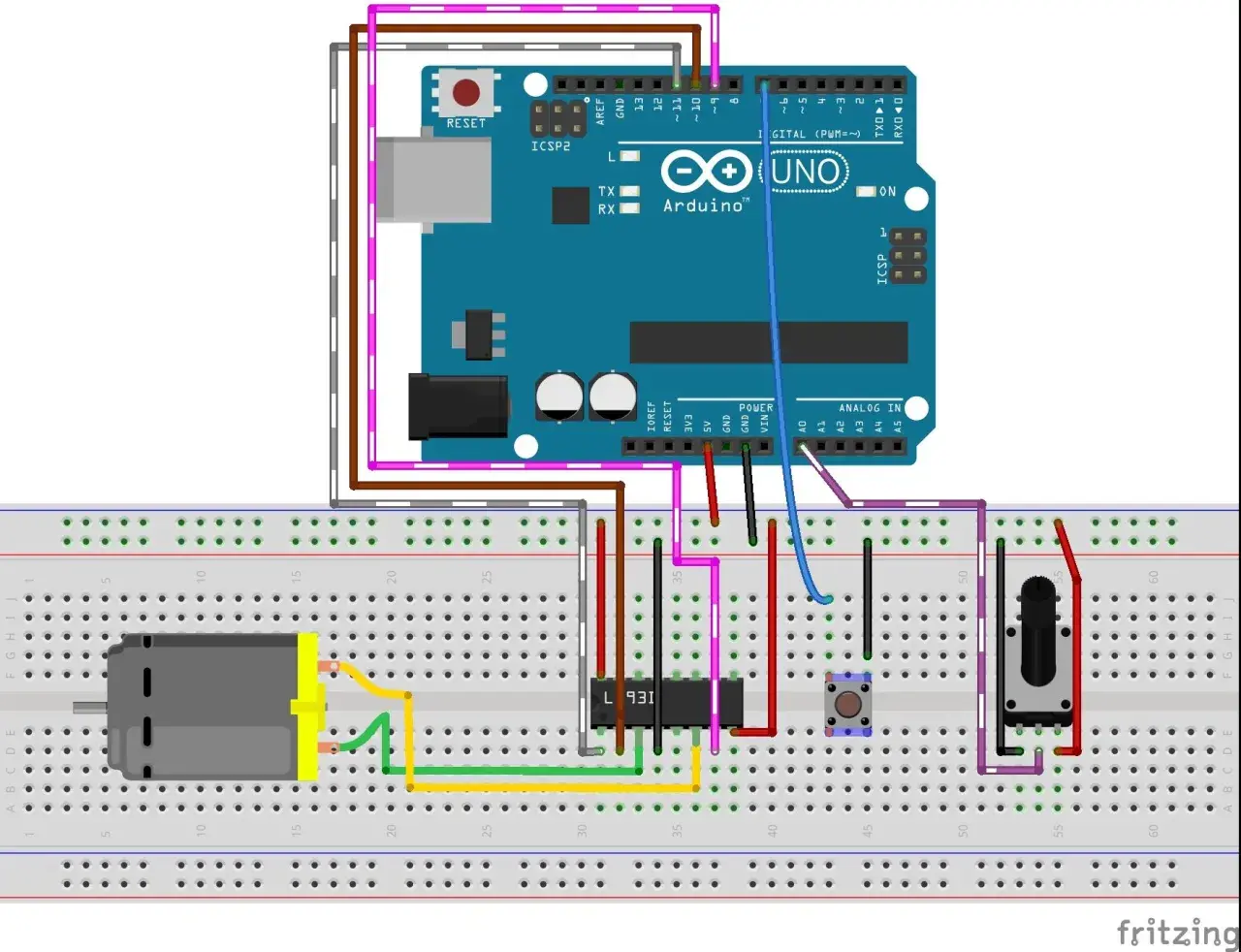

Czym jest układ H i dlaczego odwraca kierunek obrotów
Topologia H składa się z czterech elementów mocy rozmieszczonych tak, że silnik znajduje się pośrodku, a para tranzystorów po bokach tworzy charakterystyczny kształt litery H. Gdy załączysz jedną przekątną układu, prąd płynie w jednym kierunku; gdy przełączysz się na drugą, bieguny na silniku zamieniają się miejscami i wirnik zaczyna obracać się odwrotnie. To prosty pomysł, ale bardzo skuteczny, bo pozwala sterować napędem bez dodatkowych przekaźników i bez ręcznego przepinania przewodów.
Najważniejsze jest tu to, że kierunek zmienia się przez zmianę polaryzacji napięcia na silniku, a nie przez „odwrócenie” samego silnika. W napędach prądu stałego ma to duże znaczenie, bo jeden układ może obsłużyć ruch w przód, ruch w tył, hamowanie i wybieg. W instalacjach związanych z energią i automatyką taki mechanizm trafia do siłowników, klap, małych pomp, trackerów PV albo osłon przeciwsłonecznych, czyli wszędzie tam, gdzie liczy się precyzyjny ruch w obie strony. Sama idea jest więc prosta, ale o trwałości całego rozwiązania decyduje to, jak układ przełącza prąd w praktyce.
Jak działa w praktyce i dlaczego dead time ma znaczenie
W codziennej pracy taki układ nie ogranicza się do dwóch stanów „prawo” i „lewo”. Daje też tryb swobodnego wybiegu oraz hamowania dynamicznego, a przy sterowaniu PWM reguluje dodatkowo prędkość obrotową. W materiałach TI dead time opisuje się jako krótki martwy czas między wyłączeniem jednej gałęzi a włączeniem drugiej. Ten drobny odstęp jest ważny, bo bez niego bardzo łatwo o shoot-through, czyli jednoczesne przewodzenie górnego i dolnego tranzystora w tej samej gałęzi, a to kończy się dużym prądem i przegrzaniem.
| Stan sterowania | Co dzieje się na silniku | Efekt praktyczny |
|---|---|---|
| Napęd w przód | Przewodzi jedna przekątna tranzystorów | Wał obraca się w ustalonym kierunku |
| Napęd w tył | Przewodzi druga przekątna tranzystorów | Kierunek obrotów zmienia się na przeciwny |
| Wybieg | Tranzystory są wyłączone | Silnik zwalnia naturalnie |
| Hamowanie dynamiczne | Zaciski silnika są sprowadzone do wspólnego potencjału | Napęd zatrzymuje się szybciej, ale obciążenie prądowe rośnie |
Przy PWM silnik dostaje szybkie impulsy napięcia, a średnia wartość tych impulsów decyduje o prędkości. Dla małych napędów częstotliwość często ustawia się poza pasmem słyszalnym, zwykle powyżej około 20 kHz, żeby ograniczyć pisk, ale nie jest to żelazna reguła. Trzeba też pamiętać o przeciwsiłe elektromotorycznej albo back-EMF: gdy silnik już się kręci, sam wytwarza napięcie przeciwdziałające zasilaniu. Jak przypomina STMicroelectronics, przy starcie i przy zablokowanym wirniku to zjawisko jeszcze nie ogranicza poboru, więc prąd jest największy właśnie wtedy. W praktyce oznacza to, że najtrudniejszy moment nie nadchodzi przy pracy ustalonej, tylko przy ruszaniu i przy zmianie kierunku. To prowadzi wprost do pytania, z czego taki układ powinien być zbudowany, żeby wytrzymał te obciążenia.
Z czego składa się sensowny układ i co warto wybrać
Ja przy doborze zaczynam od prądu rozruchowego i temperatury pracy, a dopiero potem patrzę na napięcie zasilania. To ważniejsze niż sama nazwa układu scalonego, bo nawet dobry sterownik nie uratuje projektu, jeśli tranzystory albo ścieżki na PCB są za słabe. W praktyce masz dwie główne drogi: gotowy driver z wbudowaną ochroną albo własny mostek z dyskretnych MOSFET-ów i osobnym driverem bramki.| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Gotowy driver z mostkiem | Mniej elementów, prostsze uruchomienie, często zabezpieczenia nadprądowe i termiczne | Mniejsza elastyczność, ograniczona architektura wewnętrzna | Małe i średnie napędy, szybkie wdrożenie, prototypy |
| Dyskretny mostek MOSFET | Większa swoboda doboru, lepsze skalowanie mocy, możliwość optymalizacji strat | Wymaga starannego dead time, layoutu i chłodzenia | Mocniejsze napędy, rozwiązania specjalne, większa kontrola nad projektem |
Tranzystory mocy
Najczęściej wybiera się MOSFET-y, bo mają niższe straty przewodzenia niż starsze rozwiązania na tranzystorach bipolarnych. To od razu poprawia sprawność i zmniejsza grzanie. W większych napędach różnica robi się bardzo praktyczna: mniej ciepła to mniejsze radiatory, większa niezawodność i prostsza obudowa.
Driver bramki
To on odpowiada za szybkie przełączanie tranzystorów i za odpowiedni martwy czas. Bez porządnego drivera nawet dobry MOSFET zachowuje się gorzej, bo bramka ładuje się i rozładowuje zbyt wolno. W wielu gotowych układach wejścia są uproszczone do logiki typu PH/EN albo IN1/IN2, co ułatwia sterowanie kierunkiem i PWM jednym mikrokontrolerem.
Przeczytaj również: Gdzie jest prąd? Sprawdź aktualny stan zasilania w swojej okolicy
Pomiar prądu i zabezpieczenia
Warto przewidzieć rezystor pomiarowy, ograniczenie prądowe albo przynajmniej diagnostykę przeciążenia. Do tego dochodzą diody pasożytnicze MOSFET-ów, kondensatory odsprzęgające blisko układu i sensowne zabezpieczenie przed przepięciami. W projektach zasilanych z dłuższych przewodów albo w trudnym środowisku dobrze sprawdzają się też elementy tłumiące zakłócenia, bo silnik potrafi generować szpilki napięciowe przy każdym przełączeniu.Jeśli ktoś chce mieć jeden wniosek z tej sekcji, to brzmi on tak: im większy prąd i częstsze zmiany kierunku, tym mniej miejsca na improwizację. Dobry dobór elementów wygrywa z późniejszym „gaszeniem pożarów”, a to prowadzi do błędów, które w praktyce pojawiają się najczęściej.
Najczęstsze błędy, które niszczą tranzystory albo dławą silnik
Najbardziej klasyczny problem to za krótki dead time. Gdy dwa tranzystory w tej samej gałęzi przewodzą choćby przez moment jednocześnie, prąd płynie niemal bez ograniczenia. Drugi błąd to niedoszacowanie prądu rozruchowego i prądu przy zablokowanym wirniku. Silnik, który w ruchu wygląda niewinnie, potrafi przy starcie pobrać wielokrotnie więcej niż podczas pracy ustalonej.
- Zbyt mały zapas prądowy w zasilaniu i tranzystorach.
- Brak lub zbyt małe kondensatory przy samym mostku.
- Za cienkie ścieżki prądowe i zbyt mała powierzchnia miedzi.
- Nieprawidłowo dobrany czas martwy, zwłaszcza przy szybkim PWM.
- Ignorowanie odprowadzania ciepła z MOSFET-ów lub układu scalonego.
- Brak testu z ograniczeniem prądu na pierwszym uruchomieniu.
W mojej praktyce najwięcej problemów powoduje nie sam schemat, tylko layout PCB. Nawet dobry układ będzie zachowywał się nerwowo, jeśli pętla prądowa jest zbyt duża, masa „pływa”, a kondensatory są daleko od tranzystorów. Dobre prowadzenie ścieżek, krótki powrót masy i rozsądny układ elementów potrafią poprawić stabilność bardziej niż wymiana połowy komponentów. Gdy te podstawy są już opanowane, warto zobaczyć, gdzie taki napęd rzeczywiście pracuje najczęściej.
Gdzie taki układ naprawdę pracuje w energetyce i automatyce
Na portalu o energii i fotowoltaice ten temat ma bardzo praktyczny wymiar. W systemach PV i w automatyce okołoenergetycznej napęd nie zawsze obraca sam panel, ale bardzo często steruje mechaniką pomocniczą: trackerem słonecznym, klapą wentylacyjną, osłoną, siłownikiem zaworu albo małą pompą obiegową. W takich zastosowaniach liczy się nie tylko sam kierunek obrotów, lecz także płynny start, możliwość zatrzymania w pozycji pośredniej i odporność na pracę cykliczną.
Jeśli mechanizm ma działać na zewnątrz, dochodzą jeszcze warunki środowiskowe: temperatura, wilgoć, zakłócenia od długich przewodów i skoki obciążenia. Wtedy częściej wygrywa gotowy driver z zabezpieczeniami niż własny, minimalny układ na stole. Z kolei przy większych napędach, gdzie trzeba oszczędzać energię i dobrze kontrolować grzanie, lepszy bywa projekt na dyskretnych MOSFET-ach, bo łatwiej rozdzielić straty i odprowadzić ciepło. Najlepiej widać więc, że nie ma jednego „idealnego” rozwiązania, tylko układ dopasowany do obciążenia, warunków i częstotliwości pracy. Jeśli połączysz te warunki z rozsądnym testem startowym, ryzyko awarii spada dużo bardziej niż przy samym doborze na papierze.
Co sprawdzić przed pierwszym uruchomieniem napędu
Zanim podasz pełne napięcie, sprawdź trzy rzeczy: czy kierunek sterowania jest zgodny z logiką wejść, czy mostek wytrzyma prąd przy starcie oraz czy ma zapewnione chłodzenie i odsprzęganie. Potem uruchom układ z ograniczeniem prądu i obserwuj, jak zachowuje się przy zmianie kierunku oraz przy zatrzymaniu wału. To najprostszy sposób, żeby wykryć problem zanim uszkodzą się tranzystory albo ścieżki na płytce.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona taka: nie projektuj tego elementu „na styk”. Silnik prądu stałego wybacza mniej niż wygląda, a dobrze zaprojektowany układ H daje nie tylko zmianę kierunku obrotów, ale też kontrolę nad całym ruchem, stratami i bezpieczeństwem napędu. Właśnie dlatego w małych siłownikach i pomocniczych napędach energetycznych sprawdza się tak dobrze.
