Równoległe łączenie akumulatorów ma sens wtedy, gdy chcesz zwiększyć pojemność magazynu energii bez zmiany napięcia całego systemu. W praktyce to rozwiązanie często pojawia się w instalacjach fotowoltaicznych off-grid i hybrydowych, ale działa dobrze tylko wtedy, gdy akumulatory są dobrane i połączone z głową. W tym tekście pokazuję, co realnie daje taki układ, jak go wykonać, jakie błędy skracają żywotność banku i kiedy lepiej wybrać inny wariant.
Najważniejsze rzeczy, które warto wiedzieć przed rozbudową banku akumulatorów
- Układ równoległy zwiększa pojemność w Ah, ale nie podnosi napięcia.
- Najlepiej łączyć akumulatory tego samego typu, napięcia, pojemności i możliwie z tej samej serii.
- Przed spięciem wszystkie moduły powinny być w pełni naładowane.
- Każda gałąź powinna mieć identyczne przewody, a plus każdego akumulatora warto zabezpieczyć bezpiecznikiem.
- Im więcej równoległych stringów, tym trudniej utrzymać równowagę prądów i stanów naładowania.
- W fotowoltaice ten układ służy głównie do wydłużenia autonomii, nie do poprawy napięcia systemu.
Na czym polega połączenie równoległe akumulatorów

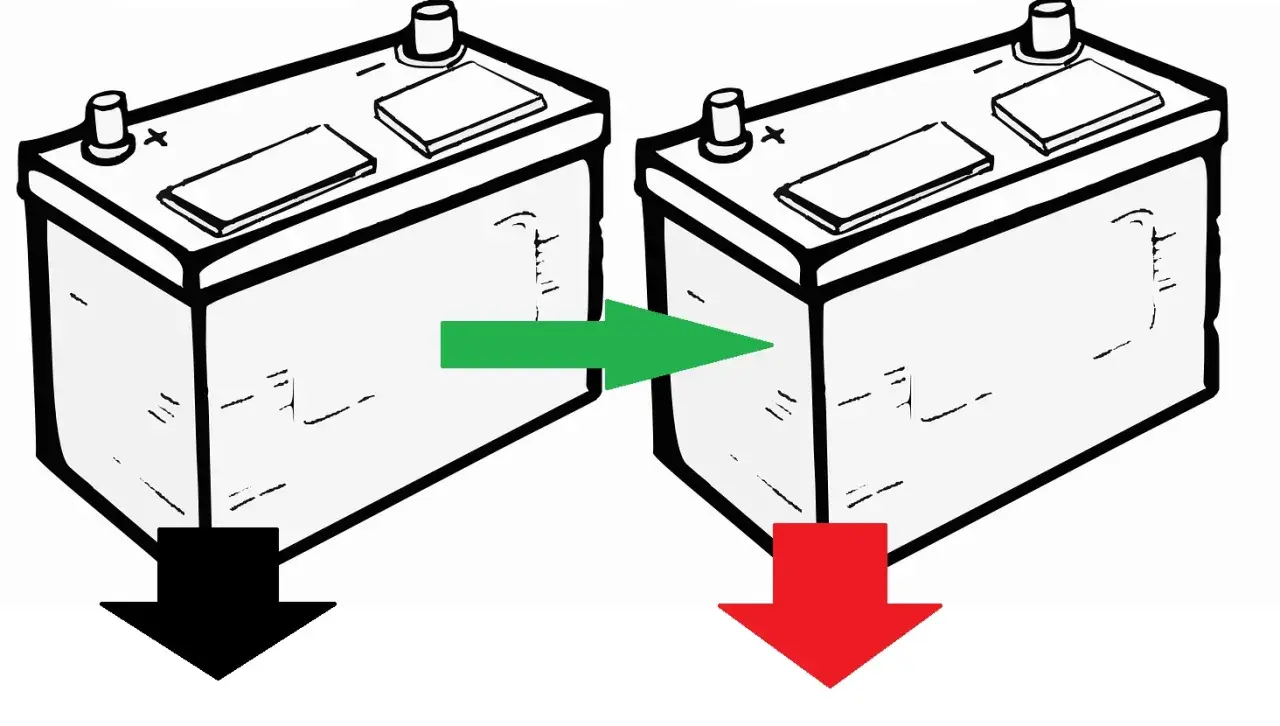

W układzie równoległym wszystkie plusy łączy się ze sobą, a wszystkie minusy ze sobą. Dzięki temu napięcie zestawu pozostaje takie jak w pojedynczym akumulatorze, natomiast sumuje się pojemność. Prosty przykład: dwa akumulatory 12 V 100 Ah połączone równolegle tworzą bank 12 V 200 Ah, czyli zestaw, który dłużej zasila odbiorniki przy tym samym napięciu.
To ważne, bo wiele osób myli wzrost pojemności ze wzrostem napięcia. W praktyce równoległy bank służy do wydłużenia czasu pracy, a nie do „podniesienia mocy” samej z siebie. Jeśli system potrzebuje wyższego napięcia wejściowego dla falownika lub regulatora, potrzebny jest układ szeregowy albo szeregowo-równoległy, a nie samo dokładanie kolejnych akumulatorów obok siebie.
| Układ | Co się zmienia | Przykład | Do czego się go używa |
|---|---|---|---|
| Szeregowy | Napięcie rośnie, pojemność w Ah zostaje bez zmian | 2 × 12 V 100 Ah = 24 V 100 Ah | Gdy instalacja wymaga wyższego napięcia |
| Równoległy | Napięcie pozostaje takie samo, pojemność się sumuje | 2 × 12 V 100 Ah = 12 V 200 Ah | Gdy potrzebujesz większej autonomii |
| Szeregowo-równoległy | Rosną i napięcie, i pojemność | 4 × 12 V 100 Ah w układzie 2s2p = 24 V 200 Ah | Gdy pojedynczy układ nie wystarcza |
To prowadzi do prostego pytania: kiedy taki układ naprawdę ma sens w praktyce, a kiedy jest tylko obejściem problemu, który należy rozwiązać inaczej?
Kiedy ten układ ma sens, a kiedy nie
Najczęściej korzystam z niego wtedy, gdy napięcie systemu jest już właściwe, ale brakuje energii do dłuższej pracy. Tak jest na przykład w małych i średnich instalacjach PV, w kamperach, na łodziach albo w awaryjnym zasilaniu domu, gdzie odbiorniki pracują długo, lecz nie zawsze z dużym poborem mocy.To dobre rozwiązanie do skalowania pojemności, ale nie do naprawiania błędnie zaprojektowanej instalacji. Jeśli falownik potrzebuje 48 V, to równoległe dokładanie 12-woltowych akumulatorów nic nie zmieni. W takim przypadku trzeba przejść na wyższe napięcie albo przebudować układ.
W dużych bankach z klasycznych akumulatorów ołowiowych nie lubię przekraczać 3-4 równoległych gałęzi. Da się zbudować większy zestaw, ale im więcej stringów, tym trudniej utrzymać równy przepływ prądu i zbalansować pracę całego banku. W instrukcjach producentów spotyka się limity od kilku do nawet 20 akumulatorów równolegle, ale traktuję to jako ograniczenie katalogowe, a nie zachętę do rozrastania układu bez planu.
Jeśli decyzja o rozbudowie już zapadła, najwięcej zależy od tego, czy sam bank jest dobrany rozsądnie. I właśnie tu większość problemów zaczyna się dużo wcześniej niż przy samym montażu.
Jak dobrać akumulatory, żeby bank pracował równo
Przy doborze patrzę na cztery rzeczy: technologię, napięcie nominalne, pojemność i wiek. Akumulatory tego samego typu zachowują się przewidywalnie, a mieszanie różnych chemii, pojemności albo zużycia prawie zawsze kończy się tym, że najsłabszy element zaczyna ograniczać cały zestaw.
W praktyce najlepiej sprawdzają się akumulatory:
- tego samego modelu i tej samej chemii,
- o takim samym napięciu nominalnym,
- o zbliżonej pojemności,
- z tej samej serii albo partii, jeśli to możliwe,
- w podobnym stanie zużycia.
Instrukcje producentów, np. Exide, zwracają uwagę na jeszcze jedną rzecz: przed połączeniem równoległym wszystkie akumulatory powinny być w pełni naładowane, a przewody łączące muszą mieć identyczną długość, przekrój i izolację. To nie jest detal. Różnice w kablach zmieniają opory, a potem jeden akumulator pracuje ciężej od pozostałych.
W akumulatorach litowych dochodzi jeszcze BMS, czyli układ zarządzania baterią, który pilnuje napięć, temperatury i bezpieczeństwa pracy. Dobry BMS pomaga, ale nie zastępuje sensownego doboru modułów. Ja zakładam prostą zasadę: jeśli bank ma działać długo i bez zaskoczeń, akumulatory muszą być do siebie naprawdę podobne, nie tylko „mniej więcej takie same”.
Gdy zestaw jest już dobrany, kluczowe staje się samo okablowanie. To właśnie ono decyduje, czy prąd rozłoży się równo, czy zacznie szukać najłatwiejszej drogi tylko przez część banku.
Jak wykonać połączenie krok po kroku
Najczyściej robi się to przez dwie szyny zbiorcze: dodatnią i ujemną. Dzięki temu każdy akumulator ma zbliżoną drogę przepływu prądu, a cały bank ładuje się i rozładowuje bardziej równomiernie. W podobnym duchu prowadzą montażowe instrukcje producentów, w tym Victron Energy: bezpiecznik przy każdym plusie i taki układ przewodów, który nie faworyzuje jednej gałęzi.
- Wyłącz ładowarki, falownik i odbiorniki, a następnie odłącz źródła zasilania.
- Sprawdź, czy wszystkie akumulatory są zgodne i w pełni naładowane.
- Przygotuj przewody o identycznej długości i przekroju.
- Zamontuj bezpiecznik na dodatnim zacisku każdego akumulatora możliwie blisko baterii.
- Połącz plusy z szyną dodatnią, a minusy z szyną ujemną.
- Jeśli nie używasz szyn zbiorczych, pobierz zasilanie i ładowanie po przekątnej z przeciwległych końców banku.
- Dokręć zaciski zgodnie z zaleceniem producenta, nie „na wyczucie”.
- Zmierz napięcie każdego akumulatora i całego banku przed uruchomieniem.
- Obserwuj pierwsze cykle pracy i sprawdź, czy żaden akumulator nie nagrzewa się szybciej od pozostałych.
Ważny detal: nie łączę całego odbioru tylko z jednej strony banku, bo wtedy skrajne akumulatory pracują inaczej niż środkowe. Przy większym zestawie to najprostsza droga do nierównego ładowania i wcześniejszego zużycia. A gdy montaż jest już skończony, właśnie takie drobiazgi decydują o trwałości całej instalacji.
Najczęstsze błędy, które kosztują najwięcej
Większość awarii nie bierze się z „wady akumulatora”, tylko z błędów przy łączeniu. Najczęściej widzę kilka powtarzających się problemów:
- łączenie różnych modeli, technologii albo mocno różniących się wiekiem akumulatorów,
- brak osobnych bezpieczników na każdej gałęzi,
- podłączanie całego obciążenia tylko do jednego akumulatora,
- stosowanie przewodów o różnych długościach i przekrojach,
- spięcie modułów, które nie są w tym samym stanie naładowania,
- rozbudowa banku bez sprawdzenia limitów producenta.
Skutek jest zwykle ten sam: jeden akumulator zaczyna oddawać i przyjmować więcej prądu niż reszta, więc szybciej się zużywa. Potem bank traci pojemność, pojawiają się różnice napięć, a użytkownik ma wrażenie, że „bateria nagle osłabła”. W rzeczywistości układ był nierówny od początku.
Najgorsze jest to, że takie błędy nie zawsze wychodzą od razu. Zestaw może działać poprawnie przez kilka tygodni, a potem zacząć grzać zaciski, tracić pojemność albo rozjeżdżać się przy ładowaniu. Dlatego przy większych instalacjach patrzę nie tylko na samą baterię, ale też na to, jak bank współpracuje z resztą systemu.
Jak to działa w instalacji fotowoltaicznej
W fotowoltaice układ równoległy jest najczęściej sposobem na zwiększenie autonomii, czyli wydłużenie czasu pracy odbiorników bez ładowania. To szczególnie przydatne tam, gdzie system ma już właściwe napięcie, ale zużycie energii jest większe niż zakładano albo użytkownik chce dołożyć zapas na kilka słabszych dni.
W praktyce patrzę na to tak:
- jeśli problemem jest za mała pojemność, równoległe dołożenie akumulatorów ma sens,
- jeśli problemem jest za niskie napięcie, trzeba zmienić topologię układu,
- jeśli potrzebne są i większe napięcie, i większa pojemność, wchodzi w grę układ szeregowo-równoległy,
- jeśli system współpracuje z BMS-em, regulatorem MPPT i falownikiem, wszystkie parametry muszą się zgadzać.
W magazynach energii opartych na ołowiu dobrze działa zasada umiarkowania: mniej gałęzi, lepsza równowaga, prostszy serwis. Przy litu i elektronice zarządzającej bankiem można pójść dalej, ale tylko wtedy, gdy producent rzeczywiście to przewidział. W przeciwnym razie rozbudowa banku bywa droższa i bardziej ryzykowna niż wymiana na jeden większy moduł.
Zostaje jeszcze krótka lista rzeczy, które sprawdzam przed pierwszym uruchomieniem, bo to właśnie one najczęściej oddzielają poprawny montaż od kosztownej poprawki.
Zanim podasz napięcie, sprawdź te trzy rzeczy
- Czy wszystkie akumulatory mają ten sam typ, napięcie i zbliżony stan zużycia.
- Czy każdy plus jest zabezpieczony, a przewody mają identyczną długość i przekrój.
- Czy bank jest naprawdę naładowany i czy po uruchomieniu napięcia nie zaczynają się szybko rozjeżdżać.
Jeśli te trzy warunki są spełnione, równoległy bank zwykle działa przewidywalnie i daje dokładnie to, czego się od niego oczekuje: większą pojemność, łatwiejsze skalowanie i dłuższą pracę bez ładowania. Jeśli któryś punkt budzi wątpliwość, zatrzymuję montaż i wracam do doboru, bo przy akumulatorach najtaniej naprawia się decyzje podjęte przed pierwszym uruchomieniem.
