Linia średniego napięcia nie jest elementem widocznym na co dzień, ale to ona często decyduje o tym, jak energia trafia z głównych punktów zasilania do osiedli, zakładów i mniejszych stacji. W tym tekście wyjaśniam, jak działa taka sieć w rozdziale energii, z czego się składa, czym różni się wariant napowietrzny od kablowego oraz dlaczego ma to znaczenie dla fotowoltaiki, bezpieczeństwa i planowania inwestycji.
Najważniejsze fakty o sieci średniego napięcia
- W praktyce dystrybucyjnej średnie napięcie obejmuje zwykle zakres od 1 do 60 kV, a najczęściej spotyka się 15 kV i 20 kV.
- To warstwa pośrednia między przesyłem a odbiorcą końcowym, która zasila stacje SN/nN i obszary lokalne.
- Napowietrzna sieć jest zwykle tańsza w budowie, ale bardziej narażona na pogodę; kablowa kosztuje więcej, za to lepiej znosi trudne warunki.
- Dla fotowoltaiki kluczowe są napięcie w sieci, długość odcinków zasilających i sposób bilansowania lokalnej generacji.
- Modernizacja ma sens szczególnie tam, gdzie rosną obciążenia, liczba prosumentów i częstotliwość awarii.
Jak działa linia średniego napięcia w rozdziale energii

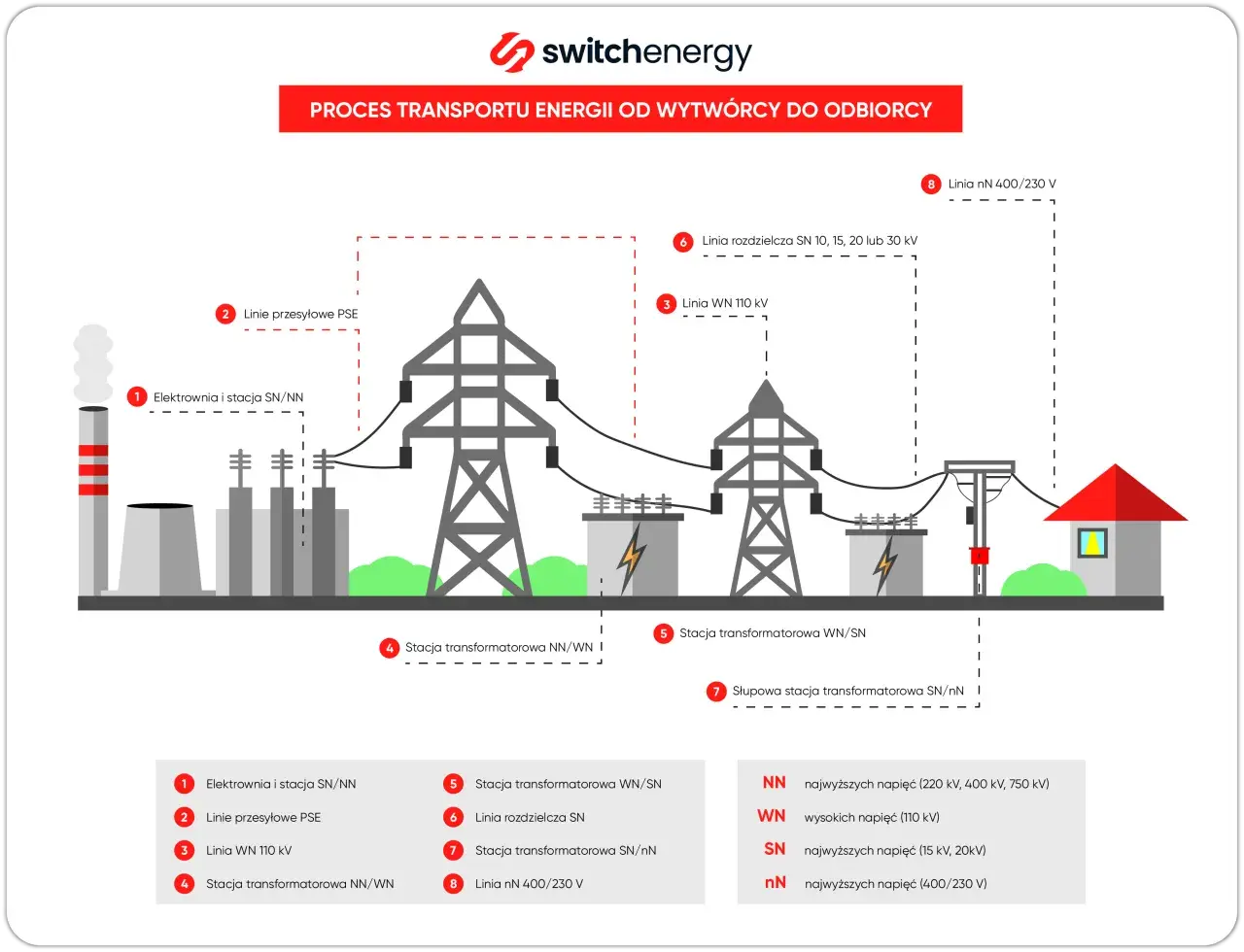

Ja zwykle tłumaczę to tak: sieć SN jest pośrednim poziomem między przesyłem a domowym gniazdkiem. Energia schodzi z wyższych poziomów napięcia do stacji GPZ, tam jest obniżana do klasy SN, a potem rozprowadzana do kolejnych stacji SN/nN, które kończą proces na 230/400 V.
W materiałach edukacyjnych i praktyce dystrybucyjnej najczęściej przyjmuje się zakres od 1 do 60 kV, a w terenie szczególnie często spotyka się 15 kV albo 20 kV. To ważne, bo właśnie na tym poziomie operatorzy bilansują lokalne obciążenie, łączą źródła rozproszone i rozdzielają energię na obszary, które nie mają sensu być zasilane bezpośrednio z wysokiego napięcia.
W polskim modelu to nie jest niszowy fragment sieci. Odbiorcy zasilani z tej warstwy trafiają zwykle do grupy taryfowej B, więc mówimy o infrastrukturze istotnej dla firm, zakładów usługowych i części samorządowych inwestycji. Następny krok to zrozumienie, co dokładnie składa się na taki układ.
Z czego składa się sieć SN i co robi stacja transformatorowa
Jeśli patrzę na sieć SN od strony technicznej, widzę nie jeden kabel, lecz zestaw elementów, które muszą działać razem. Najważniejsze są przewody lub kable, słupy albo trasy kablowe, aparatura łączeniowa, zabezpieczenia i stacje transformatorowe, które w praktyce pilnują, żeby awaria jednego odcinka nie zatrzymała całego obszaru.
| Element | Rola w sieci | Dlaczego jest ważny |
|---|---|---|
| GPZ | Obniża napięcie z wyższego poziomu do SN i rozdziela zasilanie | Decyduje o zasięgu i układzie całego obszaru |
| Ciąg zasilający | Transportuje energię do kolejnych stacji | Wpływa na straty i ciągłość zasilania |
| Aparatura łączeniowa | Izoluje uszkodzony fragment | Skraca przerwy i ogranicza obszar awarii |

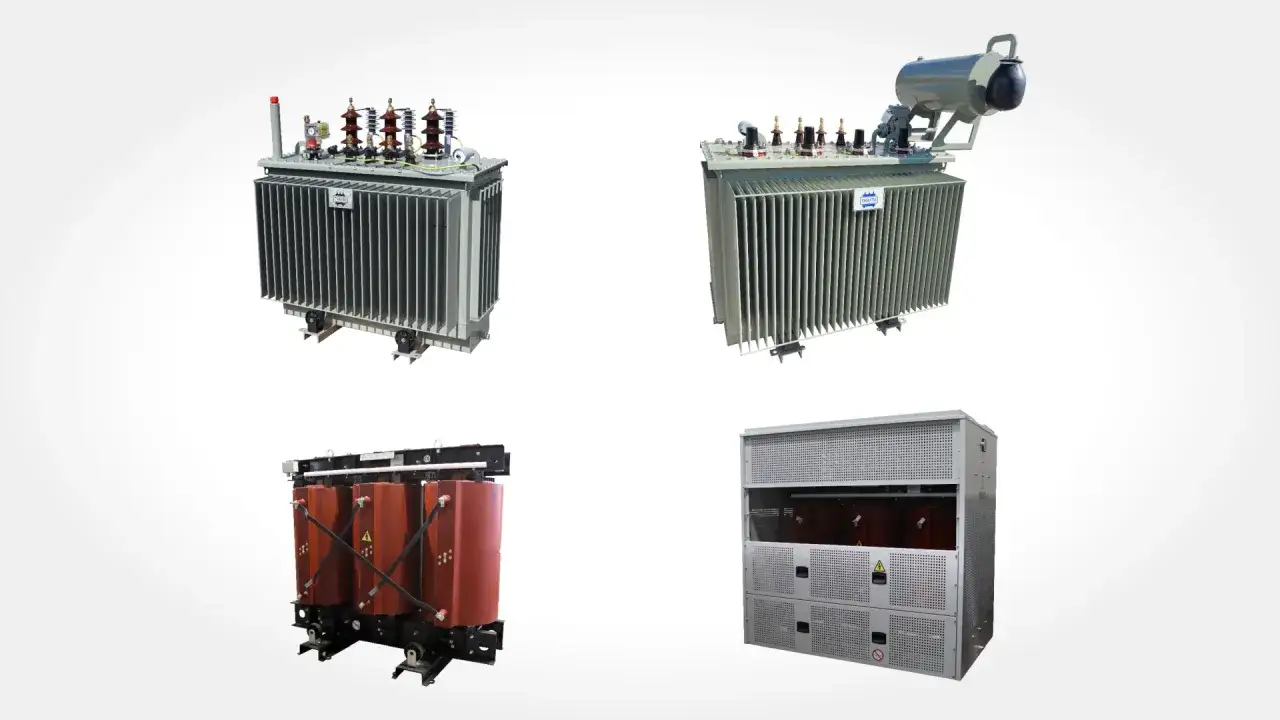

| Stacja SN/nN | Obniża napięcie do 230/400 V | Zasila odbiorców końcowych |
| Telemechanika | Umożliwia zdalny nadzór i sterowanie | Przyspiesza reakcję operatora |
Warto znać rolę kilku pojęć. GPZ, czyli główny punkt zasilania, to miejsce, w którym sieć wyższego napięcia przechodzi na poziom dystrybucyjny. Rozłącznik pozwala odciąć fragment linii, a zabezpieczenie nadprądowe reaguje na przeciążenie albo zwarcie. Stacja SN/nN robi za ostatni etap obniżania napięcia do standardu używanego w budynkach.
W sieciach SN często działa też SPZ, czyli samoczynne ponowne załączenie. To automatyka, która po chwilowym zakłóceniu potrafi szybko przywrócić zasilanie bez czekania na ekipę w terenie. W praktyce właśnie takie rozwiązania najmocniej skracają czas awarii. Od tego płynnie przechodzimy do najważniejszego wyboru projektowego, czyli do sposobu prowadzenia samej linii.
Napowietrzna czy kablowa sieć SN
Jeśli ktoś pyta mnie, co jest lepsze, odpowiadam bez sztucznej jednoznaczności: to zależy od terenu, gęstości zabudowy i ryzyka pogodowego. Napowietrzna sieć jest prostsza i zwykle tańsza w budowie, ale bardziej narażona na wiatr, oblodzenie i drzewa. Kablowa kosztuje więcej na starcie, za to lepiej znosi warunki atmosferyczne i łatwiej wpasowuje się w zabudowę miejską.
| Cecha | Napowietrzna | Kablowa |
|---|---|---|
| Koszt budowy | Zwykle niższy | Zwykle wyższy |
| Odporność na pogodę | Niższa | Wyższa |
| Utrzymanie | Wymaga kontroli pasa linii i pielęgnacji otoczenia | Wymaga diagnostyki i pomiarów, ale mniej zależy od pogody |
| Lokalizacja awarii | Zwykle prostsza | Bywa trudniejsza |
| Typowe zastosowanie | Tereny otwarte, rozproszone, wiejskie | Miasta, nowe osiedla, korytarze o ograniczonej przestrzeni |
Największy błąd polega na traktowaniu kablowania jak cudownego leku na wszystko. Kable pod ziemią ograniczają ekspozycję na pogodę, ale awarie bywają trudniejsze do zlokalizowania i naprawy. Z kolei linia napowietrzna daje większą widoczność i prostszy dostęp serwisowy, jednak wymaga regularnej kontroli pasa technologicznego. W praktyce najlepszy wybór to taki, który pasuje do charakteru obszaru, a nie do jednej modnej zasady.
Wiele modernizacji idzie właśnie w stronę kabli, ale nie dlatego, że wszystko musi być pod ziemią. Chodzi raczej o lepsze dopasowanie sieci do sposobu zabudowy i do ryzyka przerw w dostawach. To prowadzi nas do kolejnego pytania: co ta infrastruktura zmienia dla fotowoltaiki i lokalnych źródeł energii.
Dlaczego średnie napięcie ma znaczenie dla fotowoltaiki
Tu sprawa jest bardziej praktyczna niż teoretyczna. Im więcej mikroinstalacji i małych źródeł pracuje w danym obszarze, tym większe znaczenie ma jakość lokalnej sieci nN i to, czy energia ma gdzie się rozłożyć po drodze. Jeśli odcinki są długie, a odbiór lokalny słaby, napięcie potrafi rosnąć szybciej, niż falownik by chciał.
Jak zwraca uwagę URE, przy dużej liczbie mikroinstalacji problem często zaczyna się od wzrostu napięcia po stronie nN, więc sama rozbudowa fotowoltaiki nie jest jedynym parametrem do sprawdzenia. W praktyce oznacza to, że trzeba patrzeć na sieć jako całość, a nie tylko na samą instalację PV.
Ja zwracam uwagę na kilka rzeczy jeszcze przed montażem albo rozbudową instalacji:
- odległość od najbliższej stacji transformatorowej, bo im dalej, tym trudniej utrzymać stabilne napięcie,
- długość i przekrój przewodów, bo wpływają na spadki napięcia i straty energii,
- możliwość sterowania mocą bierną, czyli częścią pracy instalacji, która nie daje energii użytecznej, ale pomaga utrzymać parametry sieci,
- limit eksportu energii, jeśli lokalna infrastruktura nie przyjmie całej produkcji w godzinach szczytu,
- możliwość dołączenia magazynu energii albo zmiany punktu przyłączenia, gdy sieć jest już blisko granicy możliwości.
W dobrze zaprojektowanej sieci SN problem nie rozbija się wyłącznie o samą fotowoltaikę. Często chodzi o układ stacji, przekroje przewodów, długość zasilania i możliwość przełączania obwodów. Dlatego przy większych inwestycjach operator może proponować dołożenie transformatora, zmianę punktu przyłączenia albo automatykę, która lepiej zarządza przepływem energii. Następny temat to coś mniej efektownego, ale z praktyki najbardziej kosztownego: bezpieczeństwo i błędy wykonawcze.
Bezpieczeństwo i błędy, które najczęściej wychodzą w praktyce
Przy SN margines na improwizację jest zerowy. To poziom napięcia, na którym nawet pozornie drobny błąd projektowy albo wykonawczy może skończyć się awarią, pożarem albo długą przerwą w zasilaniu.
- Budowa zbyt blisko linii. Problemem nie jest tylko dzisiejszy stan działki, ale też przyszłe prace, rozrost drzew i dostęp ekip serwisowych.
- Brak uzgodnień przed wykopami. Jedno nieprzemyślane wejście w pas kablowy może unieruchomić cały odcinek.
- Zbyt mały przekrój przewodu. Na papierze projekt się spina, ale w praktyce rosną straty i spadki napięcia.
- Ignorowanie koordynacji zabezpieczeń. Jeśli aparatura nie jest ze sobą zestrojona, sieć wyłącza większy fragment niż trzeba.
- Oszczędzanie na przeglądach i pielęgnacji pasa linii. Drzewa, wilgoć i zużycie osprzętu to najprostsza droga do problemów.
To także miejsce, w którym często ujawnia się różnica między projektem a eksploatacją. Dobrze narysowana sieć nie obroni się, jeśli ktoś nie przewidział warunków terenowych albo nie wziął pod uwagę zmian w obciążeniu po kilku latach. Z tego powodu warto umieć rozpoznać moment, w którym modernizacja staje się ekonomicznie uzasadniona.
Kiedy modernizacja sieci naprawdę ma sens
Nie każda stara linia wymaga od razu pełnego kablowania. Czasem lepszy efekt daje krótszy odcinek zasilający, dodatkowa stacja, wymiana przewodów na większy przekrój albo dołożenie automatyki sekcjonującej. Ja patrzę na modernizację przez pryzmat niezawodności, strat i planowanego wzrostu obciążenia, a nie przez samą estetykę infrastruktury.
Najczęściej modernizacja zwraca się tam, gdzie występuje kilka z tych sygnałów:
- częste wyłączenia po wichurach lub oblodzeniu,
- rozbudowa osiedli albo strefy przemysłowej,
- duża liczba nowych instalacji PV w jednym rejonie,
- długie odcinki zasilania i skargi na spadki napięcia,
- rosnące straty techniczne, które wprost podnoszą koszty eksploatacji.
W praktyce modernizacja sieci SN rzadko oznacza jeden wielki projekt. Zwykle to zestaw mniejszych decyzji: gdzie dołożyć stację, gdzie skrócić zasilanie, gdzie przejść na kabel, a gdzie wystarczy lepsza automatyka. I to prowadzi mnie do ostatniej, najbardziej użytecznej myśli dla inwestora lub samorządu.
Co warto sprawdzić, zanim sieć SN stanie się ograniczeniem inwestycji
Jeśli mam zostawić jedną praktyczną radę, brzmi ona tak: zacznij od układu sieci, a dopiero potem wybieraj urządzenia. W projektach energetycznych najwięcej błędów bierze się z odwrócenia tej kolejności. Kto najpierw kupuje sprzęt, a dopiero potem sprawdza możliwości przyłączenia, zwykle traci czas i pieniądze.
Przed inwestycją sprawdziłbym pięć rzeczy: dostępność mocy przyłączeniowej, odległość do najbliższej stacji, spodziewane obciążenie w szczycie, warunki terenowe dla trasy kablowej oraz to, czy układ sieci pozwoli na późniejszą rozbudowę. To brzmi technicznie, ale w praktyce decyduje o tym, czy projekt będzie stabilny po uruchomieniu, czy zacznie się od serii poprawek.
Średnie napięcie nie jest więc tylko etapem po drodze między przesyłem a gniazdkiem. To poziom, na którym rozstrzyga się niezawodność całego obszaru, opłacalność modernizacji i komfort pracy instalacji OZE. Jeśli rozumiesz tę warstwę sieci, dużo łatwiej ocenisz, gdzie kończy się dobry projekt, a zaczyna kosztowna improwizacja.
