Przenośna rozdzielnica budowlana porządkuje zasilanie tam, gdzie instalacja dopiero powstaje albo działa tymczasowo: na budowie domu, podczas remontu, przy montażu fotowoltaiki czy na zewnętrznym placu robót. Erbetka nie jest tylko skrzynką z gniazdami - dobrze dobrana rozprowadza energię, chroni ludzi i sprzęt oraz skraca czas podłączania urządzeń. W tym artykule pokazuję, jak działa taki zestaw, co powinien mieć na pokładzie i jak wybrać model, który naprawdę pasuje do warunków pracy.
Najkrócej mówiąc, to tymczasowy punkt zasilania, który musi być bezpieczny i dopasowany do obciążenia
- Najważniejsza funkcja to rozdzielenie energii na kilka obwodów i ochrona przed przeciążeniem oraz porażeniem.
- W praktyce najlepiej sprawdzają się modele z odpowiednią liczbą gniazd 230 V i CEE oraz z wyłącznikiem różnicowoprądowym.
- Na zewnątrz liczy się odporność obudowy, zwykle w klasie co najmniej IP44, a często wyżej.
- Dobór zaczyna się od mocy, napięcia i rodzaju sprzętu, a nie od samej ceny.
- Wynajem bywa rozsądny przy krótkich pracach, zakup przy dłuższej budowie lub częstej eksploatacji.
Do czego służy na budowie i przy instalacjach pv
Na budowie taka rozdzielnica robi bardzo prozaiczną, ale ważną robotę: przyjmuje zasilanie z jednego punktu i rozprowadza je dalej do betoniarki, przecinarki, oświetlenia, grzejników czy ładowarek narzędzi. W projektach związanych z OZE widzę ją także na etapie montażu instalacji fotowoltaicznych, gdzie trzeba zasilić ekipę, zanim powstanie docelowy układ energetyczny. Jej wartość nie polega na mocy samej w sobie, tylko na kontroli nad tym, gdzie i jak energia trafia do odbiorników.
W praktyce najwięcej zyskuje się na porządku: mniej prowizorek, mniej przedłużaczy leżących luzem, mniej przypadkowych podłączeń. To ważne, bo każdy dodatkowy kabel i każde tymczasowe rozwiązanie zwiększa ryzyko błędu. Ja patrzę na ten sprzęt jak na mały węzeł dystrybucji energii, który ma wytrzymać trudniejsze warunki niż zwykła instalacja domowa.
Skoro wiadomo już, po co w ogóle taki zestaw powstaje, warto zajrzeć do środka i zobaczyć, z czego naprawdę się składa.

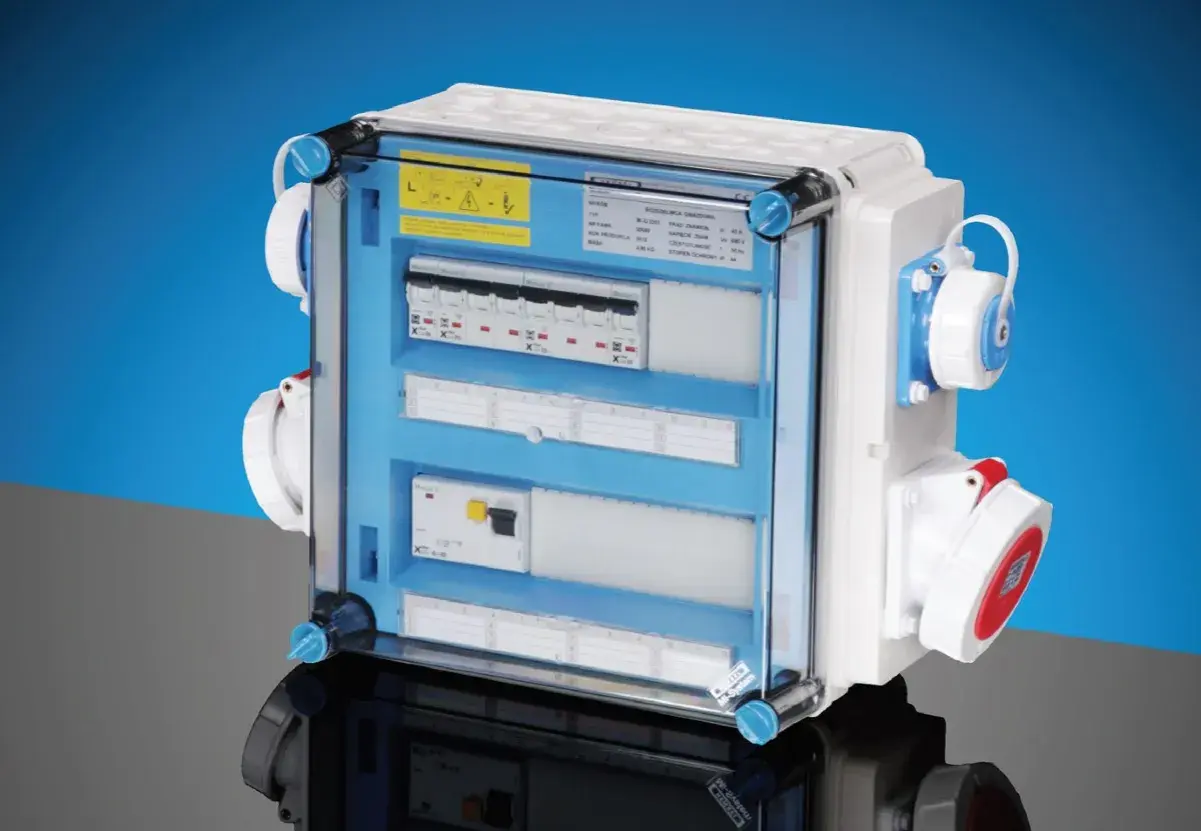

Z czego składa się dobrze zaprojektowana rozdzielnica
Najlepsze modele nie są przeładowane gadżetami. Są logicznie zbudowane, czytelne i łatwe w obsłudze nawet wtedy, gdy ekipa pracuje w kurzu, deszczu albo po ciemku.
| Element | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Obudowa | Chroni osprzęt przed wilgocią, pyłem i uszkodzeniami mechanicznymi | Materiał, stopień ochrony IP, uchwyty i stabilność |
| Wejście zasilania | Przyjmuje prąd z sieci lub z agregatu | 230 V czy 400 V, a także prąd znamionowy 16 A, 32 A lub 63 A |
| Wyłącznik różnicowoprądowy | Odłącza obwód przy niebezpiecznym upływie prądu | Obecność testu oraz sensowny dobór do warunków pracy |
| Wyłączniki nadprądowe | Bronią obwody przed przeciążeniem i zwarciem | Dopasowanie do konkretnych gniazd i odbiorników |
| Gniazda 230 V i CEE | Zasilają elektronarzędzia, oświetlenie i sprzęt trójfazowy | Liczba, układ, opis oraz odporność na częste przepinanie |
| Pomiar zużycia | Pomaga rozliczać energię lub kontrolować pobór | Przydatny przy wynajmie, większych placach i rozliczeniach między ekipami |
Im prostsza i czytelniejsza konfiguracja, tym mniej miejsca na pomyłki. Jeśli widzę zestaw bez opisów obwodów, z luźno rozmieszczonym osprzętem albo bez wyraźnego podziału na sekcje, traktuję to jako sygnał ostrzegawczy. Sam układ elementów nie wystarczy jednak bez rozsądnego dopasowania do mocy i napięcia. To właśnie tam najczęściej pojawiają się kosztowne pomyłki.
Jak dobrać model do napięcia, mocy i liczby odbiorników
Najpierw sprawdzam trzy rzeczy: jakie zasilanie jest dostępne, jak mocne są planowane odbiorniki i czy sprzęt pracuje jednocześnie, czy tylko naprzemiennie. To banalne pytania, ale to właśnie one decydują, czy wystarczy prosty zestaw 230 V, czy potrzebna będzie trójfazowa rozdzielnica 400 V z większym zapasem.
Praktyczne porównanie wygląda tak:
| Sytuacja | Co zwykle wystarcza | Dlaczego to ma sens | Na co uważać |
|---|---|---|---|
| Mały remont lub prace ogrodowe | 230 V, kilka gniazd 16 A | Niska moc, krótki czas pracy, mało odbiorników | Nie przeciążaj jednego obwodu narzędziami o dużym rozruchu |
| Budowa domu | 400 V, gniazda 16 A i 32 A, osobne zabezpieczenia | Większa różnorodność sprzętu i częsta praca kilku ekip | Sprawdź, czy instalacja wejściowa i przydział mocy to udźwigną |
| Montaż instalacji PV lub większy plac robót | Rozdzielnica z większą liczbą obwodów i lepszą odpornością | Potrzebny jest porządek zasilania i elastyczność pracy w terenie | Warto przewidzieć zapas na oświetlenie, elektronarzędzia i ładowanie sprzętu |
Nie patrzę wyłącznie na moc nominalną. Silniki, kompresory i pompy mają prąd rozruchowy, czyli chwilowy skok poboru na starcie, więc zestaw dobrany „na styk” potrafi w praktyce sprawiać kłopoty. Ja zawsze dorzucam margines 20-30 procent ponad bieżące potrzeby. To nie jest sztuka kupić sprzęt „na styk”, a potem odkryć, że kompresor, grzałka i wiertnica nie mogą pracować razem. Lepiej mieć trochę zapasu i mniej kombinować z przedłużaczami.
Nawet dobrze dobrana moc nie pomoże, jeśli obudowa i zabezpieczenia nie są przygotowane na wilgoć, kurz i codzienną eksploatację.
Bezpieczeństwo i normy, które mają realne znaczenie
W tym temacie nie lubię półśrodków, bo pozornie drobna oszczędność potrafi skończyć się awarią albo niebezpieczną sytuacją. Na zewnątrz liczy się przede wszystkim stopień ochrony obudowy, czyli odporność na pył i wilgoć. W praktyce przy takich zastosowaniach najczęściej spotyka się IP44, a przy cięższych warunkach sens mają wyższe klasy ochrony.
- Wyłącznik różnicowoprądowy chroni przed skutkami upływu prądu do obudowy lub ziemi, dlatego w zasilaniu tymczasowym traktuję go jako jeden z kluczowych elementów.
- Wyłączniki nadprądowe mają odcinać przeciążony obwód, a nie tylko ładnie wyglądać w tablicy.
- Oznaczenie i opis obwodów oszczędza czas całej ekipie i ogranicza chaos przy awarii.
- Normy z rodziny PN-EN 61439-4 są ważnym punktem odniesienia przy ocenie, czy zestaw został zaprojektowany jak sprzęt do pracy w terenie, a nie jak przypadkowa skrzynka z gniazdami.
- Przegląd i pomiary trzeba traktować jako część eksploatacji, nie jednorazowy obowiązek na start.
Jeśli mam wskazać jeden błąd, który widzę najczęściej, to jest nim lekceważenie warunków pracy. Kurz, błoto, deszcz, uszkodzenia mechaniczne i ciągłe przepinanie przewodów robią swoje. Nawet dobry sprzęt nie obroni się sam, jeśli nie jest poprawnie zamontowany i kontrolowany. Gdy bezpieczeństwo jest już uporządkowane, naturalnie pojawia się pytanie o koszty i opłacalność zakupu.
Ile kosztuje zakup i kiedy wynajem ma większy sens
Ceny są mocno zależne od konfiguracji, ale rynek jest dość czytelny. Proste, kompaktowe zestawy potrafią kosztować kilkaset złotych, sensownie wyposażone modele robocze zwykle wchodzą w przedział około 800-2000 zł, a większe układy 63 A i więcej potrafią kosztować ponad 1500 zł, a w rozbudowanych wersjach wyraźnie więcej. To normalne, bo cena rośnie wraz z liczbą obwodów, jakością osprzętu i odpornością obudowy.
Jeśli projekt jest krótki, wynajem bywa rozsądniejszy. Przy dużych rozdzielnicach spotyka się stawki rzędu 136-149 zł netto za dzień, więc po kilkunastu dniach koszt wynajmu zaczyna zbliżać się do ceny zakupu prostszego modelu. Z kolei przy długiej budowie albo częstych realizacjach zakup zwykle szybciej się zwraca, bo masz sprzęt pod ręką i nie dopłacasz za każdy dzień postoju.
| Opcja | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Kupno prostego modelu | Jedna budowa, prace okresowe | Sprzęt jest zawsze dostępny | Trzeba od razu wyłożyć większą kwotę |
| Kupno rozbudowanego zestawu | Długa budowa, częsta eksploatacja | Pełna kontrola nad konfiguracją | Wyższy koszt wejścia i większa odpowiedzialność za serwis |
| Wynajem | Krótkie zlecenia, jednorazowe potrzeby | Niższy próg startu | Koszt rośnie z czasem, a dostępność bywa ograniczona |
W mojej ocenie najrozsądniej liczyć nie samą cenę zakupu, ale całkowity koszt użytkowania: montaż, pomiary, ewentualny serwis i czas, który ekipa traci na źle dobrany sprzęt. To często bardziej miarodajne niż patrzenie na samą metkę. Jeśli budżet jest napięty, lepiej postawić na prostszą, ale sprawdzoną konfigurację niż na bogaty zestaw z przypadkowymi dodatkami. Ostatni krok to sprawdzenie, czy to, co kupujesz lub odbierasz z wypożyczalni, rzeczywiście pasuje do twojej pracy.
Co sprawdzić przed odbiorem, żeby nie poprawiać po elektryku
Zanim uznam sprzęt za gotowy, sprawdzam kilka rzeczy w stałej kolejności. Po pierwsze: czy napięcie i prąd znamionowy zgadzają się z zasilaniem na miejscu. Po drugie: czy są opisane wszystkie obwody, a gniazda są w typie, którego faktycznie potrzebuję. Po trzecie: czy obudowa, uszczelnienia i przepusty kablowe wyglądają na przygotowane do pracy w terenie, a nie tylko do ładnego zdjęcia katalogowego.
- Sprawdź wejście pod kątem 230 V albo 400 V i odpowiedniego zabezpieczenia prądowego.
- Policz gniazda 230 V i CEE, zamiast zakładać, że jakoś wystarczy.
- Upewnij się, że jest wyłącznik różnicowoprądowy i że da się go przetestować.
- Oceń obudowę pod kątem IP, uchwytów, stabilności i odporności mechanicznej.
- Poproś o dokumentację oraz informację, kiedy był wykonany przegląd lub pomiary.
Jeżeli chcesz uniknąć najdroższych błędów, patrz na rozdzielnicę jak na część całego systemu zasilania, a nie pojedynczy produkt. Dobrze dobrany zestaw ma po prostu działać: bez przeciążeń, bez przypadkowych awarii i bez codziennego improwizowania z kablami. W praktyce to właśnie taka dyscyplina techniczna najbardziej pomaga oszczędzać energię, czas i pieniądze.
