Rozłącznik bezpiecznikowy porządkuje to, co w instalacji najważniejsze: bezpieczne odłączenie obwodu i szybkie przerwanie zasilania w razie zwarcia lub przeciążenia. W rozdziale energii ma to znaczenie szczególnie wtedy, gdy pracują większe prądy, a serwis musi odbywać się bez zgadywania, gdzie kończy się zasilanie. Poniżej wyjaśniam, czym jest RBK, jak działa, kiedy ma sens w praktyce i jak nie pomylić go z innymi aparatami w rozdzielnicy.
Najważniejsze informacje o rozłączniku bezpiecznikowym
- To aparat łączący funkcję rozłączania obwodu z ochroną realizowaną przez wkładki topikowe.
- Najczęściej pracuje w niskonapięciowych rozdzielnicach, złączach kablowo-rozdzielczych i większych układach zasilania.
- Sprawdza się tam, gdzie liczy się wysoka odporność zwarciowa i wygodny serwis po stronie zasilania.
- Dobór nie kończy się na amperach - trzeba sprawdzić też napięcie, sposób montażu, typ zacisków i warunki pracy.
- W instalacjach fotowoltaicznych bywa bardzo użyteczny, ale nie zawsze jest pierwszym wyborem po obu stronach układu.

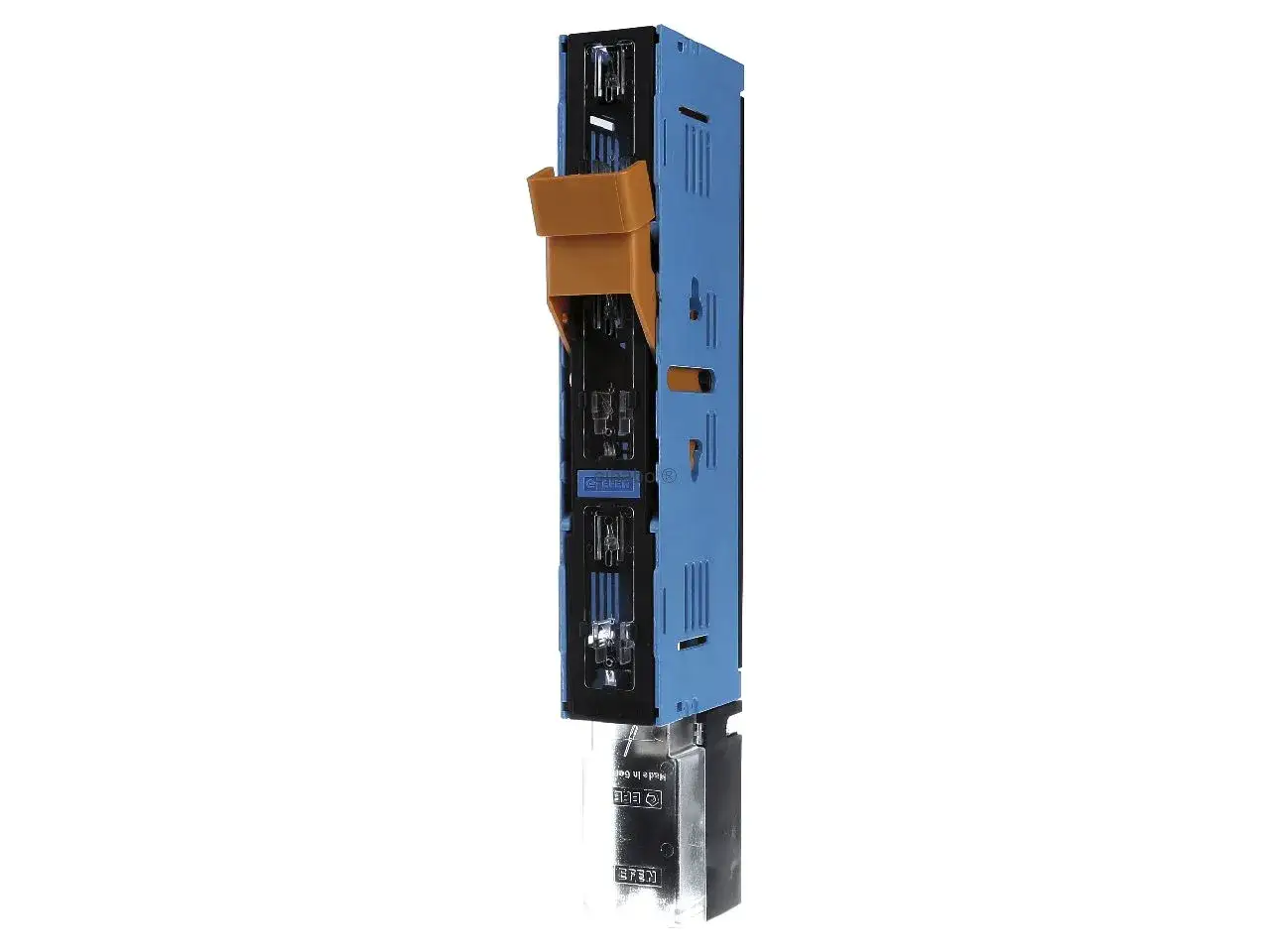

Czym jest rozłącznik bezpiecznikowy i po co się go stosuje
W praktyce ten aparat jest połączeniem dwóch rzeczy: rozłącznika, czyli elementu pozwalającego bezpiecznie odłączyć tor prądowy, oraz podstawy dla wkładek topikowych, które przejmują ochronę przeciwzwarciową i przeciążeniową. To właśnie dlatego w rozdziale energii traktuje się go inaczej niż zwykły wyłącznik czy samą podstawę bezpiecznikową.
Najważniejsze zastosowanie jest proste: zasilanie ma być rozdzielone w sposób czytelny, a w razie awarii aparat ma pomóc szybko odciąć uszkodzony obwód. W katalogach producentów ten typ rozłącznika jest przewidziany do pracy w rozdzielnicach niskiego napięcia oraz w złączach kablowo-rozdzielczych, czyli dokładnie tam, gdzie energia przestaje być „jednym kablem”, a zaczyna być świadomie dzielona na wiele odpływów.
Ja patrzę na ten element jak na punkt porządkowy całej instalacji: nie tylko chroni, ale też upraszcza eksploatację. Kiedy serwis musi szybko wyłączyć konkretny fragment systemu, taki aparat daje wyraźniejszą separację niż wiele prostszych rozwiązań. To prowadzi do pytania, jak właściwie działa w chwili załączenia, rozłączenia i awarii.
Jak działa i dlaczego łączy dwie funkcje w jednym urządzeniu
Mechanika działania jest tu dość elegancka. Gdy aparat jest zamknięty, prąd płynie przez styki i wkładki topikowe. Gdy pojawia się zwarcie albo długotrwałe przeciążenie, wkładka topikowa przerywa obwód, a komora gaszeniowa pomaga opanować łuk elektryczny. Właśnie dlatego takie urządzenie nie jest zwykłym „wyłącznikiem z bezpiecznikiem” w potocznym sensie, tylko elementem zaprojektowanym pod konkretne warunki pracy.
W dokumentacji Apatora widać też kilka cech konstrukcyjnych, które dobrze pokazują logikę tego rozwiązania:
- podstawa jest trójbiegunowa, więc aparat pracuje jako spójny element całego toru trójfazowego,
- styki szczękowe są sprężynowane, co poprawia pewność połączenia,
- pokrywa jest odejmowana, więc wymiana wkładek jest prostsza,
- komora gaszeniowa ogranicza skutki łuku,
- srebrzone styki pomagają zmniejszyć straty mocy.
W praktyce ważne jest jeszcze jedno: taki aparat nie powinien być obsługiwany „na pół ruchu”. Załączanie i rozłączanie wykonuje się zdecydowanym ruchem, bo to wpływa na pewność przełączenia i bezpieczeństwo całej operacji. Dzięki temu rozłącznik nie tylko odcina obwód, ale też robi to w sposób przewidywalny, a przewidywalność w rozdziale energii ma dużą wartość. Skoro wiemy już, jak działa, trzeba przejść do najważniejszego etapu: doboru odpowiedniego wariantu.
Jak dobrać wariant do konkretnej instalacji
Dobór zaczynam zawsze od pytania, czy aparat ma pasować do realnego obciążenia i warunków montażu, a nie tylko do „ładnej” wartości prądu na tabliczce. W rodzinie tych rozłączników spotyka się m.in. warianty 160 A i 250 A, napięcie znamionowe 690 V, a także różne sposoby montażu i zakończenia przewodów. To już wystarcza, by zrozumieć, że wybór nie jest wyłącznie kwestią jednego parametru.
| Kryterium | Co sprawdzić w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Prąd znamionowy | Obciążenie ciągłe, zapas i sposób pracy obwodu | Zbyt mały aparat będzie pracował w niekorzystnych warunkach cieplnych, zbyt duży może pogorszyć selektywność |
| Napięcie i rodzaj obwodu | AC, ewentualnie DC tylko wtedy, gdy dana wersja i projekt to przewidują | Nie każdy wariant nadaje się do tego samego typu pracy |
| Montaż | Płyta montażowa albo szyny zbiorcze 60 mm | Od tego zależy integracja z rozdzielnicą i wygoda serwisu |
| Przyłączenie przewodów | Końcówki odizolowane, zaciskane, śrubowe, V-obejma | Źle dobrany zacisk to proszenie się o grzanie połączenia |
| Środowisko pracy | Temperatura, wilgotność, obudowa, ekspozycja na pył | Warunki otoczenia potrafią obniżyć realną obciążalność bardziej, niż widać to na papierze |
Warto też pamiętać o jednej rzeczy, którą łatwo przeoczyć: parametry katalogowe nie zawsze są tożsame z warunkami montażu w obudowie. Jeśli aparat pracuje w szafie, trzeba uwzględnić temperaturę, wentylację i ewentualny współczynnik obciążenia. Innymi słowy, sam amper nie wystarcza do poprawnego doboru. To właśnie dlatego tak często odróżniam dobry projekt od poprawionego po fakcie.
Po wyborze parametru przychodzi czas na pytanie bardziej praktyczne: gdzie taki aparat faktycznie daje najwięcej korzyści, zwłaszcza w energetyce i fotowoltaice?
Gdzie sprawdza się najlepiej w energetyce i fotowoltaice
Najbardziej naturalne środowisko pracy to przemysłowe rozdzielnice niskiego napięcia, złącza kablowo-rozdzielcze oraz szafy zasilające, w których prądy są na tyle duże, że prostsze rozwiązania przestają być wygodne. Taki aparat dobrze czuje się także w rozdziałach głównych obiektów usługowych, magazynowych i produkcyjnych, gdzie liczy się czytelny podział na odpływy i szybka izolacja fragmentu instalacji.
W fotowoltaice patrzę na niego przede wszystkim po stronie AC, zwłaszcza w większych układach, gdzie falownik zasila rozdzielnicę lub cały ciąg odbiorów. Po stronie DC trzeba być ostrożniejszym: nie zakłada się automatycznie, że każdy wariant nadaje się do pracy w takim obwodzie. Tu decyduje projekt, kategoria pracy i zgodność z wymaganiami instalacji, a nie sama nazwa aparatu. Dla małych instalacji domowych taki element bywa po prostu zbyt rozbudowany, ale w większych systemach potrafi bardzo ułatwić eksploatację.
Najbardziej lubię ten aparat wtedy, gdy ma pełnić rolę „punktu serwisowego”. Serwisant wie, co odcina, wie, gdzie szukać zabezpieczenia i nie traci czasu na odgadywanie układu połączeń. To właśnie praktyczna wartość rozdzielania energii: mniej chaosu, więcej kontroli. Z tej perspektywy naturalnie pojawia się kolejne pytanie, czyli czym ten aparat różni się od innych zabezpieczeń w rozdzielnicy.
Czym różni się od wyłącznika nadprądowego i zwykłego rozłącznika
Tu najłatwiej o pomyłkę, bo z zewnątrz kilka aparatów wygląda podobnie, ale ich rola jest inna. Rozłącznik bezpiecznikowy nie zastępuje wszystkiego. Jest mocny tam, gdzie potrzebna jest kombinacja odłączania i ochrony realizowanej przez wkładki topikowe, ale nie zawsze będzie najlepszy tam, gdzie liczy się bardzo częste łączenie albo szybki reset po zadziałaniu.
| Cecha | Rozłącznik bezpiecznikowy | Wyłącznik nadprądowy | Zwykły rozłącznik |
|---|---|---|---|
| Ochrona zwarciowa | Tak, przez wkładki topikowe | Tak, przez mechanizm wyzwalający | Nie |
| Ochrona przeciążeniowa | Tak, zależnie od wkładki | Tak | Nie |
| Bezpieczne odłączenie toru | Tak | Tak | Tak |
| Powrót do pracy po zadziałaniu | Wymiana wkładki | Włączenie po usunięciu przyczyny | Brak zadziałania zabezpieczeniowego |
| Typowe zastosowanie | Większe rozdziałe energii i odpływy o wyższych prądach | Obwody końcowe i instalacje o mniejszych prądach | Izolacja obwodu, bez funkcji ochronnej |
Najprościej mówiąc: jeśli potrzebujesz samego odcięcia, zwykły rozłącznik może wystarczyć. Jeśli chcesz głównie ochrony obwodu końcowego, częściej wybiera się wyłącznik nadprądowy. Jeśli natomiast instalacja ma być rozdzielana przy większych prądach i ma mieć ochronę realizowaną przez wkładki topikowe, ten aparat wchodzi do gry bardzo naturalnie. Z takiego rozróżnienia wynika też temat montażu i eksploatacji, bo nawet dobry wybór można zepsuć błędnym osadzeniem w szafie.
Na co uważać podczas montażu i eksploatacji
Tu nie ma miejsca na „jakoś będzie”. W dokumentacji spotyka się wymagania dotyczące warunków pracy, które warto traktować serio: instalacja w pomieszczeniach bez pyłów, gazów żrących i wybuchowych, temperatura od -25°C do +55°C, a na zewnątrz tylko w odpowiedniej obudowie o stopniu ochrony wyższym niż IP34. To są parametry, które wprost wpływają na trwałość i bezpieczeństwo.
Przy montażu zwracam uwagę przede wszystkim na pięć rzeczy:
- czy przewód ma właściwe zakończenie i pasuje do danego typu zacisku,
- czy aparat jest osadzony zgodnie z przewidzianym sposobem montażu,
- czy wkładki topikowe mają właściwy prąd i charakterystykę,
- czy w szafie jest miejsce na serwis bez przeciskania się między przewodami,
- czy połączenia nie są narażone na zbędne grzanie przez słaby styk.
Najczęstsze błędy są dość przewidywalne. Ktoś dobiera aparat wyłącznie po maksymalnym prądzie, bez sprawdzenia warunków cieplnych. Ktoś inny zakłada, że jeden wariant będzie równie dobry dla każdego typu przewodu. Zdarza się też traktowanie wkładki topikowej jak elementu, który można zastąpić „czymkolwiek o podobnym amperażu”. Tego właśnie bym unikał, bo w rozdziale energii takie skróty zwykle kończą się później dłuższym serwisem niż planowano. Skoro widać już typowe pułapki, zostaje mi jeszcze uporządkować trzy decyzje, które naprawdę przesądzają o sensie zastosowania tego aparatu.
Trzy decyzje, które najbardziej wpływają na sens zastosowania tego aparatu
Gdybym miał sprowadzić cały wybór do najważniejszych punktów, patrzyłbym na trzy obszary. To one najczęściej decydują o tym, czy aparat będzie pracował bezproblemowo, czy tylko „będzie wyglądał dobrze w zestawieniu”.
- Zakres prądu i charakter obciążenia - to podstawowy filtr doboru, ale nie jedyny.
- Sposób pracy instalacji - jeśli potrzebujesz częstych łączeń, trzeba sprawdzić, czy taki aparat jest najlepszym wyborem dla danego obwodu.
- Warunki montażu i serwisu - dostęp, obudowa, temperatura i typ przewodów często ważą więcej niż sama nazwa urządzenia.
W dobrze zaprojektowanym układzie ten aparat nie jest dodatkiem „na wszelki wypadek”, tylko świadomym elementem porządkującym rozdział energii. Jeżeli ma odcinać, chronić i ułatwiać obsługę, musi być dobrany pod realny obwód, a nie pod katalogową wygodę. I właśnie tak patrzę na RBK: nie jako na modny skrót w rozdzielnicy, ale jako na konkretny, użyteczny element infrastruktury, który ma pracować cicho i bez niespodzianek.
